نظرة عامة على المنتج

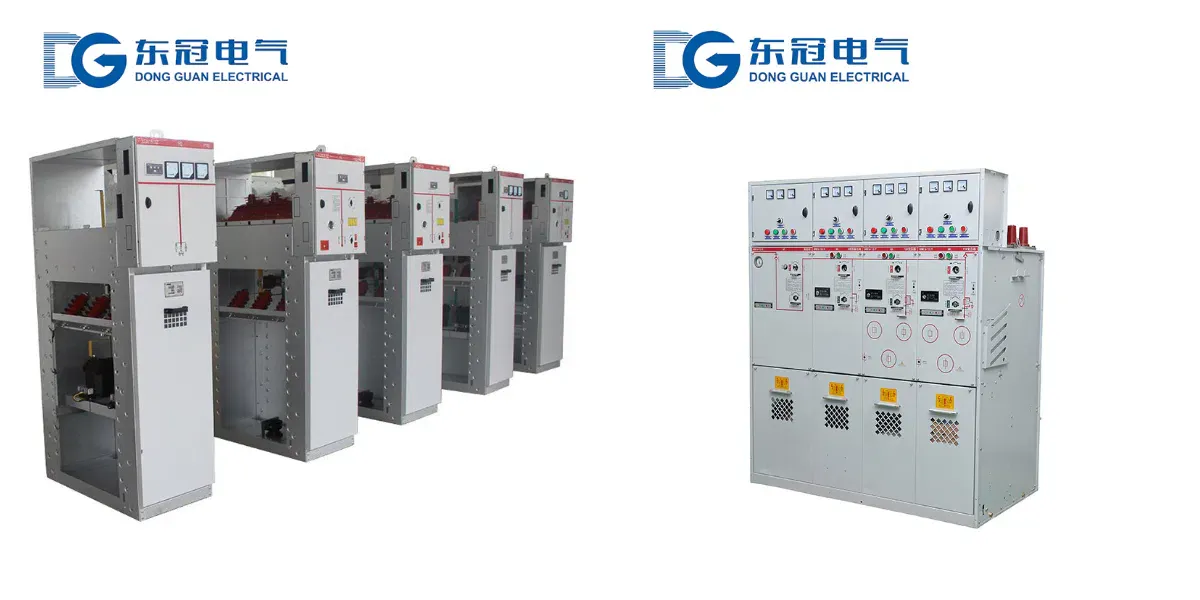

وحدة الحلقة الرئيسية المعزولة بالغاز بجهد 33 كيلوفولت هي جهاز توزيع طاقة معزول بالغاز مدمج تم تطويره لشبكات التوزيع ذات الجهد المتوسط والعالي، والمناطق الصناعية الكبيرة، وقواعد الطاقة الجديدة، والشبكات الرئيسية لشبكات الطاقة الحضرية، ومشاريع تحديث وترقية شبكات الطاقة. وهي مناسبة لأنظمة توزيع الطاقة ثلاثية الطور بتردد 50 هرتز وجهد مقنن 33 كيلوفولت، وتقوم بشكل أساسي بمهام أساسية مثل توزيع الطاقة، والتحكم، والحماية، والمراقبة، والعزل السريع للأعطال ومعالجتها. وهي المعدات الأساسية لبناء شبكة توزيع طاقة متوسطة وعالية الجهد آمنة وفعالة وذكية وموفرة للطاقة.
باستخدام عزل غاز SF₆ كتقنية أساسية، يدمج المنتج وحدات أساسية مثل مفتاح الحمل ثلاثي المواضع، ومفتاح التأريض، والمصهر، ووحدة القياس والتحكم الذكية، ونظام التعشيق الخماسي الكامل. يعتمد تصميمًا هيكليًا مغلقًا تمامًا ومعزولًا تمامًا، ويتميز بمزايا واضحة مثل الأمان والموثوقية، وصغر المساحة، وسهولة التركيب، والذكاء العالي، والقدرة القوية على التكيف مع البيئة، وانخفاض تكاليف التشغيل والصيانة. يُستخدم على نطاق واسع في المجمعات الصناعية الكبيرة، ومحطات الطاقة الجديدة (الطاقة الشمسية، طاقة الرياح)، والشبكات الرئيسية لتوزيع الطاقة الحضرية، ومراكز النقل بالسكك الحديدية، والمناجم وحقول النفط، والمباني الشاهقة، وسيناريوهات توزيع الطاقة المتوسطة والعالية الجهد في الخارج، مما يلبي تمامًا الاحتياجات المتطورة لأتمتة شبكات التوزيع والرقمنة والبناء الذكي.
المنتج يلتزم بشكل صارم بالمعايير الوطنية والمواصفات الدولية مثل GB/T 3906-2020 وGB/T 11022-2020 وIEC 62271، وقد اجتاز اختبارات النوع المعتمدة وشهادة CCC وشهادة الوصول إلى الشبكة الكهربائية. يطبق المنتج رقابة صارمة على الجودة في جميع مراحل العملية، مع أداء مستقر وجودة موثوقة، ويمكنه العمل بشكل مستقر لفترة طويلة.
بيئة التشغيل
1. درجة الحرارة المحيطة: تنطبق عادةً على -25℃～+40℃، ولا يتجاوز متوسط درجة الحرارة خلال 24 ساعة +35℃؛ يمكن تخصيصها للتكيف مع بيئات درجات الحرارة العالية والمنخفضة القصوى من -40℃～+55℃， لتلبية احتياجات التشغيل في المناطق شديدة البرودة والحارة.
2. الارتفاع: ينطبق عادةً على ارتفاع ≤2000م، ويمكن تخصيصه إلى 4500م لظروف العمل الخاصة، للتكيف مع سيناريوهات توزيع الطاقة في المناطق المرتفعة.
3. الرطوبة النسبية: متوسط يومي ≤95%، متوسط شهري ≤90%؛ مزود بنظام تحكم ذكي في درجة الحرارة لمكافحة التكثف، والذي يضبط الرطوبة داخل الخزانة تلقائيًا، مما يزيل أعطال المعدات الناتجة عن الرطوبة والتكثف.
4. فئة التلوث: الفئة القياسية Ⅲ، الفئة Ⅳ لمكافحة التلوث، تتوفر خطط تخصيص لمكافحة رذاذ الملح والتآكل، للتكيف مع بيئات التلوث القاسية مثل المناطق الساحلية والصناعات الكيماوية والمناجم.
5. شروط التركيب: زاوية الميل للتركيب ≤5° مع المستوى الرأسي، بدون حريق، انفجار، اهتزاز قوي، غازات تآكلية أو تلوث بالغبار، ويمكنها التكيف بمرونة مع بيئات التشغيل الداخلية والخارجية التقليدية والمعقدة.
المعايير الفنية
العنصر | وحدة | المعلمة |
الجهد المقنن | كيلو فولت | 36 (نظام 33 كيلو فولت) |
التردد المقنن | هرتز | 50 |
التيار المقنن | A | 630/1250 |
تيار التحمل القصير الزمني المقنن (1 ثانية/3 ثوانٍ) | كيلو أمبير | 25/31.5/40 |
تيار التحمل الذروي المقنن | كيلو أمبير | 63/80/100 |
جهد التحمل بتردد الطاقة (دقيقة واحدة) | كيلو فولت | 95 |
جهد التحمل للصواعق | كيلو فولت | 200 |
غاز عازل | — | SF₆، حجرة غاز مغلقة بالكامل، معدل تسرب الغاز السنوي ≤0.1% |
هيكل المفتاح | — | مفتاح تحميل/قاطع دائرة ثلاثي الأوضاع، قفل ميكانيكي موثوق |
فئة الحماية | — | الخزانة IP43/IP54، حجرة الغاز IP67 |
العمر الميكانيكي | مرات | ≥10000 |
مادة الخزانة | — | صفيحة فولاذية مطلية بالزنك والألومنيوم/فولاذ مقاوم للصدأ، مقاومة للتآكل ومتينة |
ميزات المنتج
1. مغلق بالكامل ومعزول بالكامل، لا يحتاج إلى صيانة على المدى الطويل
الدائرة الموصلة الأساسية ومكونات المفاتيح محكمة الغلق في غرفة غاز من الفولاذ المقاوم للصدأ مملوءة بغاز SF₆ عالي النقاء، والأجزاء الحية محمية بالكامل، ولا تتأثر بالبيئات الخارجية مثل الغبار والرطوبة والمطر والثلوج والتلوث. معدل تسرب الغاز السنوي لغرفة الغاز ≤ 0.1%، مما يتيح التشغيل الخالي من الصيانة لأكثر من 15 عامًا، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة والمدخلات البشرية.
2. تقييد متكامل للوقاية الخماسية، تشغيل آمن دون قلق
مزود بجهاز قفل ميكانيكي إجباري، يحقق بدقة خمسة حمايات أمان رئيسية — منع الإغلاق/الفتح الخاطئ للمفتاح، منع التشغيل مع الحمل، منع الإغلاق على الأرض عند وجود تيار، منع نقل الطاقة مع إغلاق مفتاح التأريض، ومنع دخول الحجرة الموصلة للتيار. يضمن بشكل شامل سلامة المشغلين وتشغيل المعدات ويمنع حوادث السلامة.
3. تصميم معياري، تكوين مرن وتكيف
باعتماد تصميم وحدات قياسية، يمكنه دمج وحدات وظيفية بحرية مثل مدخل الحلقة، مخرج الحلقة، المغذي، محول الجهد، القياس، وقاطع الدائرة، ويدعم أنماط توصيل متنوعة مثل الحلقة المفردة، الحلقة المزدوجة، الشعاعي، والتغذية المزدوجة. توسيع الدائرة سهل وقابلية التبادل عالية، مما يتيح التكيف بدقة مع احتياجات سيناريوهات توزيع الطاقة المتوسطة والعالية المختلفة.
4. هيكل عالي الحماية، قابل للتكيف مع البيئات المعقدة
الخزانة مصنوعة من ألواح عالية الجودة مقاومة للتآكل والصدأ، ومزودة بغطاء علوي مزدوج الطبقات وهيكل توجيه المياه، وتتميز بأداء ممتاز في مقاومة الماء، وأشعة الشمس، والتآكل، والصدمات. يصل مستوى الحماية الكلي إلى IP43–IP54، مع قوة ميكانيكية عالية، مما يمكنها من العمل بثبات في البيئات الداخلية والخارجية القاسية، مع عمر خدمة يزيد عن 20 عامًا.
5. التكامل الذكي، ودعم أتمتة شبكات التوزيع
يمكن دمجها مع وحدة طرفية ذكية لتحقيق وظائف مثل القياس عن بُعد، والإشارات عن بُعد، والتحكم عن بُعد، واكتشاف الأعطال وتحديد موقعها، والعزل التلقائي للأعطال. تدعم طرق اتصال متنوعة مثل 4G/5G، والإيثرنت، والناقل الكهربائي، والشبكة الخاصة اللاسلكية، وتتصل بسلاسة مع منصة أتمتة التوزيع، مما يحسن موثوقية إمداد الطاقة وكفاءة الإدارة، ويتكيف مع اتجاه تطوير شبكات التوزيع الرقمية.
6. تركيب ونشر فعال، مما يوفر تكاليف المساحة
يتم إكمال أعمال التركيب المسبق والتشغيل الشامل في المصنع، ولا يلزم في الموقع سوى تثبيت الأساسات وتوصيل الكابلات، مما يؤدي إلى فترة إنشاء قصيرة وكفاءة عالية؛ يتميز الجهاز بهيكل مدمج ومساحة صغيرة، مما يوفر أكثر من 30% من المساحة مقارنة بالمفاتيح التقليدية، ومناسب للتشغيل السريع في سيناريوهات مثل المساحات الحضرية الضيقة، وغرف توزيع الطاقة الداخلية، ومحطات التحويل من النوع الصندوقي الخارجي، والمحطات البسيطة في الهضاب والخارج.
المزايا الأساسية
1. تقنية ناضجة ومستقرة: بفضل سنوات الخبرة في البحث والتطوير وتصنيع معدات توزيع الطاقة المتوسطة والعالية الجهد، يتم اختيار المكونات الأساسية من علامات تجارية محلية وعالمية عالية الجودة، مع مراقبة جودة صارمة على كامل العملية. اجتازت المنتجات شهادة الوصول إلى الشبكة الكهربائية، مع موثوقية تشغيلية عالية، وقادرة على التكيف مع متطلبات التشغيل القاسية لأنظمة توزيع الطاقة المتوسطة والعالية الجهد 33kV.
2. مستوى ذكاء رائد: يدعم وظائف متقدمة مثل الدمج الأولي والثانوي، المراقبة عن بُعد، تصور الحالة، مراقبة فقدان الخط، والشفاء الذاتي للأعطال، مما يمكن من مراقبة حالة المعدات في الوقت الفعلي والصيانة عن بُعد، والتكيف مع اتجاه تطوير شبكات التوزيع الرقمية والذكية.
3. تحسين الخدمات المخصصة: وفقًا للاحتياجات الفعلية للمستخدمين، يمكن تخصيص عدد الدوائر، وطريقة التشغيل، ومستوى الحماية، وخطة الاتصال، وحجم ولون الخزانة، مما يتطابق بدقة مع احتياجات ظروف العمل الخاصة مثل الهضاب والمناطق الساحلية والصناعات الكيميائية والمشاريع الخارجية.
4. ضمان دورة الحياة الكاملة: توفير خدمات شاملة مثل تصميم المخططات، الإنتاج والتصنيع، إرشادات التركيب، التدريب على التشغيل، الصيانة وخدمات ما بعد البيع، مع فريق فني محترف يتابع العملية بأكملها لضمان تشغيل المعدات بشكل مستقر على المدى الطويل وحل مخاوف المستخدمين.
5. التسليم السريع والفعال: اعتماد نموذج الإنتاج الضخم الموحد، مع مخزون كافٍ ودورة تسليم قصيرة، مما يمكن من الاستجابة السريعة لاحتياجات تسليم الطلبات العاجلة والمشتريات المركزية واسعة النطاق والمشاريع الخارجية، مما يضمن سير المشروع بسلاسة.
تعليمات الطلب
يرجى تقديم المعلومات التالية عند الطلب لتسهيل تقديم شركتنا للحل الأمثل، والعرض المعقول، والتسليم الموثوق:
1. مستوى الجهد الكهربائي للنظام، تكوين الدائرة، ومخطط التوصيل الرئيسي؛
2. التيار المقنن، تيار القصر، نوع آلية التشغيل (يدوي/كهربائي)؛
3. متطلبات الوظائف الذكية، وضع الاتصال، وبروتوكول الربط؛
4. معايير بيئة التركيب (درجة الحرارة، الارتفاع، درجة التلوث، إلخ)، مستوى الحماية، حجم الخزانة، ومتطلبات اللون.
