نظرة عامة على المنتج

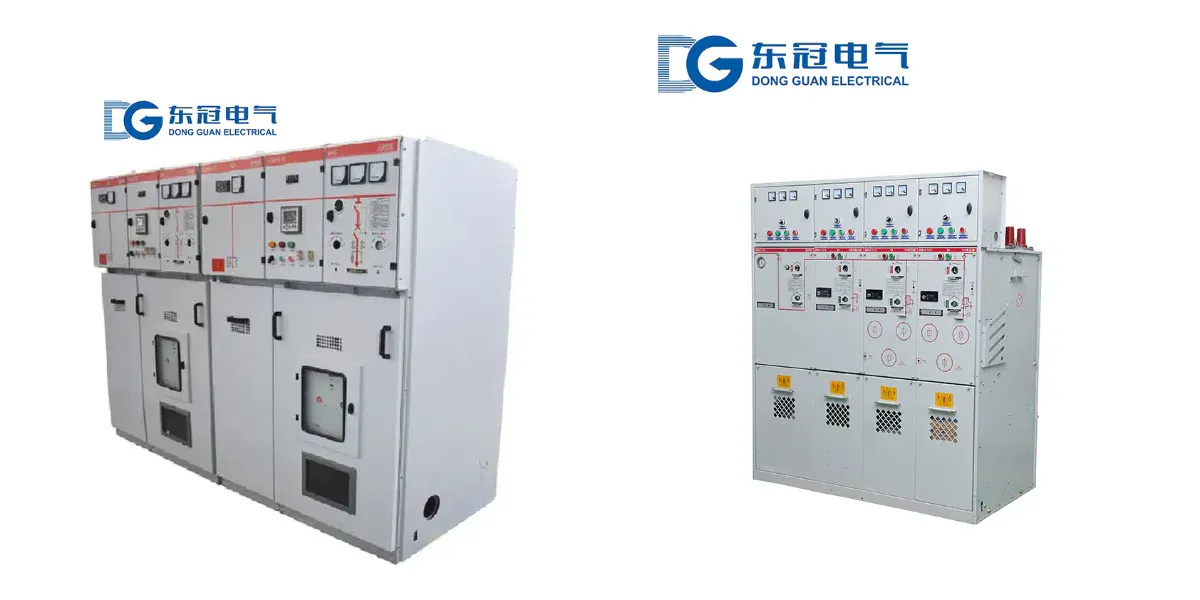

وحدة الحلقة الرئيسية المعزولة بالغاز بجهد 22 كيلوفولت هي جهاز توزيع طاقة كامل معزول بالغاز متوسط الجهد ومدمج، تم تطويره لشبكات التوزيع الحضرية، والمجمعات الصناعية، والمجمعات التجارية، والنقل بالسكك الحديدية، ومحطات الطاقة الجديدة، وتحديث شبكات الكهرباء. وهي مناسبة لأنظمة توزيع الطاقة ثلاثية الطور بتردد 50 هرتز وجهد مقنن 22 كيلوفولت، وتتولى بشكل أساسي وظائف أساسية مثل توزيع الطاقة، والتحكم، والحماية، والمراقبة، والمعالجة السريعة للأعطال، وهي معدات رئيسية لبناء شبكة توزيع آمنة وفعالة وذكية.
مع عزل غاز SF₆ كجوهر، يدمج المنتج وحدات مثل مفتاح التحميل، مفتاح التأريض، المصهر، وحدة القياس والتحكم الذكية، والتشابك الوقائي الخماسي. يعتمد تصميمًا هيكليًا مغلقًا تمامًا ومعزولًا تمامًا، ويتميز بالأمان والموثوقية، وصغر المساحة، وسهولة التركيب، والذكاء العالي، والقدرة القوية على التكيف البيئي. يُستخدم على نطاق واسع في المجمعات السكنية الحضرية، والمناطق الصناعية، والمرافق البلدية، والنقل بالسكك الحديدية، والمناجم وحقول النفط، وشبكات الكهرباء الخارجية، وغيرها من السيناريوهات، مما يلبي تمامًا متطلبات أتمتة شبكات التوزيع وبناء الشبكات الذكية.
يلتزم المنتج بصرامة بالمعايير الوطنية والمواصفات الدولية مثل GB/T 3906-2020، GB/T 11022-2020 وIEC 62271، وقد اجتاز اختبارات النوع المعتمدة وشهادة CCC، مع أداء مستقر وجودة موثوقة.
بيئة التشغيل
1. درجة الحرارة المحيطة: -25℃～+40℃، لا يتجاوز متوسط درجة الحرارة خلال 24 ساعة +35℃؛ يمكن تخصيصها لتناسب بيئات درجات الحرارة القصوى من -40℃～+55℃.
2. الارتفاع: ينطبق عادةً على الارتفاعات ≤2000م، ويمكن تخصيصها حتى 4000م لظروف العمل الخاصة.
3. الرطوبة النسبية: متوسط يومي ≤95%، متوسط شهري ≤90%؛ مزودة بنظام تحكم في درجة الحرارة لمكافحة التكثيف لإزالة أعطال الرطوبة.
4. درجة التلوث: الفئة القياسية Ⅲ، الفئة Ⅳ لمكافحة التلوث، تتوفر خطط تخصيص لمكافحة رذاذ الملح والتآكل.
5. شروط التركيب: زاوية ميل التركيب ≤5° مع المستوى الرأسي، لا يوجد حريق، انفجار، اهتزاز قوي، غازات تآكلية أو تلوث غبار، ويمكنها التكيف مع بيئات التشغيل الداخلية والخارجية التقليدية.
المعايير الفنية
العنصر | وحدة | المعلمة |
الجهد المقنن | كيلو فولت | 24 (نظام 22 كيلوفولت) |
التردد المقنن | هرتز | 50 |
التيار المقنن | A | 630/1250 |
تيار التحمل القصير الزمني المقنن (1 ثانية/3 ثوانٍ) | كيلو أمبير | 20/25/31.5 |
تيار التحمل الذروي المقنن | كيلو أمبير | 50/63/80 |
جهد التحمل بتردد الطاقة (دقيقة واحدة) | كيلو فولت | 65 |
جهد التحمل للصواعق | كيلو فولت | 125 |
غاز عازل | — | SF₆، حجرة غاز مغلقة بالكامل، معدل تسرب الغاز السنوي ≤0.1% |
هيكل المفتاح | — | مفتاح تحميل/قاطع دائرة ثلاثي الأوضاع، قفل ميكانيكي موثوق |
فئة الحماية | — | الخزانة IP43/IP54، حجرة الغاز IP67 |
العمر الميكانيكي | مرات | ≥10000 |
مادة الخزانة | — | صفيحة فولاذية مطلية بالزنك والألومنيوم/فولاذ مقاوم للصدأ، مقاومة للتآكل ومتينة |
ميزات المنتج
1. محكم الإغلاق ومعزول بالكامل، لا يحتاج إلى صيانة لفترة طويلة
يتم إغلاق الدائرة الكهربائية الأساسية ومكونات المفاتيح في حجرة من الفولاذ المقاوم للصدأ مملوءة بغاز SF₆ العازل، وتكون الأجزاء الحية محمية بالكامل، ولا تتأثر بالغبار أو الرطوبة أو الأمطار أو الثلوج. معدل تسرب الغاز السنوي للحجرة منخفض للغاية، مما يتيح التشغيل دون صيانة لفترة طويلة ويقلل بشكل كبير من تكاليف التشغيل والصيانة والجهد البشري.
2. نظام تداخل كامل للوقاية الخماسية، تشغيل آمن دون قلق
مزود بجهاز تداخل ميكانيكي إجباري لمنع الإغلاق/الفتح الخاطئ للمفتاح، ومنع التشغيل تحت الحمل، ومنع الإغلاق عند التوصيل الأرضي أثناء وجود الجهد، ومنع نقل الطاقة عند إغلاق مفتاح التأريض، ومنع دخول الحجرة الحية، مما يضمن سلامة المشغلين والمعدات بشكل شامل.
3. تصميم معياري، تكوين مرن وتكيف
اعتماد وحدات قياسية، يمكن دمج وحدات وظيفية بحرية مثل مدخل الحلقة، مخرج الحلقة، المغذي، PT، القياس وقاطع الدائرة، مع دعم أنماط توصيل متنوعة مثل الحلقة المفردة، الحلقة المزدوجة، الشعاعي والتغذية المزدوجة. توسيع الدائرة سهل وقابلية التبادل عالية، مما يلبي احتياجات سيناريوهات التوزيع المختلفة.
4. هيكل عالي الحماية، قابل للتكيف مع البيئات المعقدة
الخزانة مصنوعة من ألواح مقاومة للتآكل والصدأ، مع تصميم غطاء علوي مزدوج الطبقة وهيكل توجيه المياه، وتتميز بأداء ممتاز في مقاومة الماء، الشمس والتآكل. مستوى الحماية العام يصل إلى IP43–IP54، مع قوة ميكانيكية عالية، مما يمكنها من العمل بثبات في البيئات الداخلية والخارجية القاسية ولها عمر خدمة طويل.
5. تكامل ذكي، دعم أتمتة شبكات التوزيع
يمكن دمجه مع وحدة طرفية ذكية لتحقيق وظائف مثل القياس عن بُعد، والإشارات عن بُعد، والتحكم عن بُعد، واكتشاف الأعطال وتحديد موقعها، والعزل التلقائي للأعطال. يدعم طرق اتصال متنوعة مثل 4G/5G، والإيثرنت، وناقل الطاقة، والشبكة الخاصة اللاسلكية، ويتصل بسلاسة مع منصة أتمتة التوزيع لتحسين موثوقية إمداد الطاقة وكفاءة الإدارة.
6. تركيب ونشر فعال، مما يوفر تكاليف المساحة
تم تركيبه واختباره بالكامل في المصنع، ولا يتطلب في الموقع سوى تثبيت الأساس وتوصيل الكابلات، مع فترة إنشاء قصيرة؛ يتميز الجهاز بهيكل مضغوط وبصمة صغيرة، ومناسب للتشغيل السريع في سيناريوهات مثل المساحات الحضرية الضيقة، وغرف التوزيع الداخلية، والمحطات الفرعية الصندوقية الخارجية، والمحطات البسيطة في الخارج.
المزايا الأساسية
1. تقنية ناضجة ومستقرة: انخراط عميق في البحث والتطوير وتصنيع معدات توزيع الطاقة المتوسطة الجهد، يتم اختيار المكونات الأساسية من علامات تجارية عالية الجودة، مع مراقبة الجودة في جميع المراحل. المنتجات حاصلة على شهادة اعتماد الشبكة الكهربائية وتتمتع بموثوقية تشغيلية عالية.
2. مستوى ذكاء رائد: يدعم الدمج الأولي والثانوي، المراقبة عن بُعد، تصور الحالة، مراقبة فقدان الخط، الشفاء الذاتي للأعطال وغيرها من الوظائف، متكيفًا مع اتجاه تطوير شبكات التوزيع الرقمية.
3. خدمات مخصصة محسنة: يمكن تخصيص عدد الدوائر، وضع التشغيل، مستوى الحماية، خطة الاتصال، حجم الخزانة وغيرها وفقًا لاحتياجات المستخدم، مما يتطابق بدقة مع ظروف العمل الخاصة.
4. ضمان دورة الحياة الكاملة: تقديم خدمات شاملة مثل تصميم المخططات، التصنيع والإنتاج، الإرشاد في التركيب، التدريب على التشغيل، الصيانة وخدمات ما بعد البيع، لضمان تشغيل المعدات بشكل مستقر على المدى الطويل.
5. التسليم السريع والفعال: إنتاج ضخم موحد، مخزون كافٍ، دورة تسليم قصيرة، واستجابة سريعة للطلبات العاجلة، واحتياجات المشتريات المركزية واسعة النطاق والمشاريع الخارجية.
تعليمات الطلب
يرجى تقديم المعلومات التالية عند الطلب:
1. مستوى الجهد الكهربائي للنظام، تكوين الدائرة ومخطط التوصيلات الرئيسي؛
2. التيار المقنن، تيار القصر، نوع آلية التشغيل؛
3. متطلبات الوظائف الذكية وطريقة الاتصال؛
4. معايير بيئة التركيب، مستوى الحماية، أبعاد الخزانة ومتطلبات اللون.
