نظرة عامة على المنتج

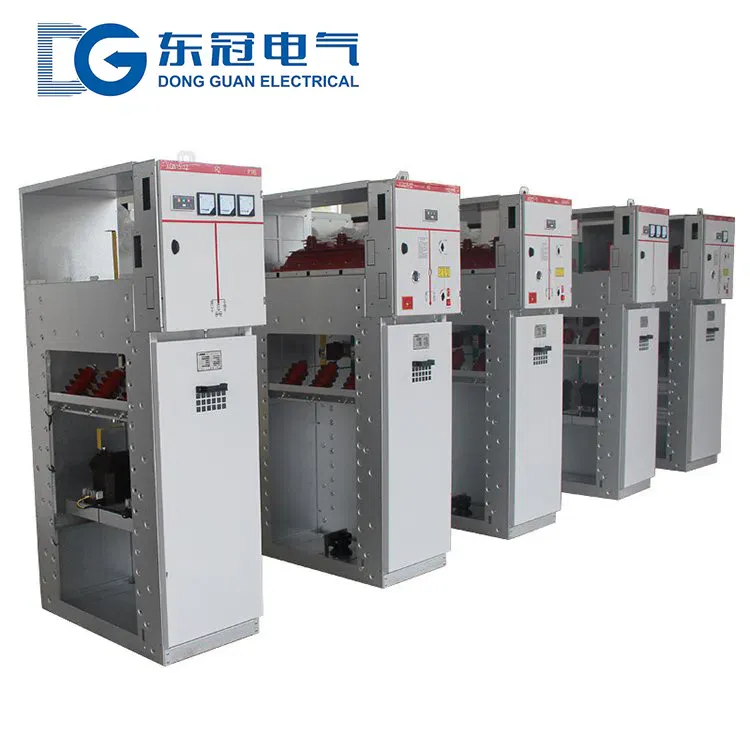

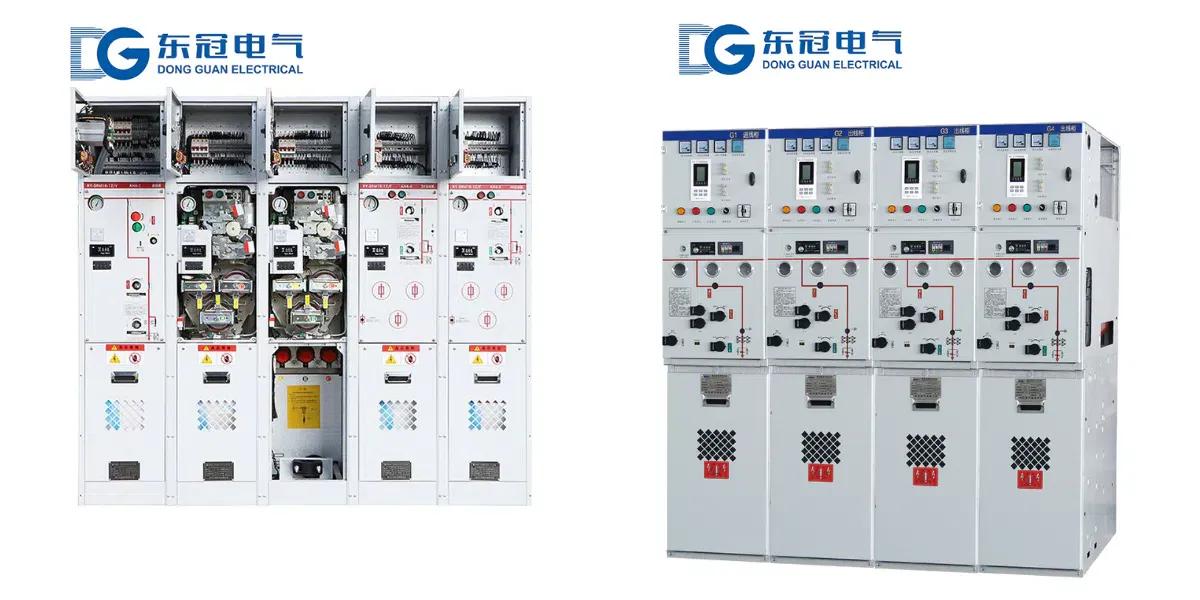

وحدة الحلقة الرئيسية المعزولة بالغاز بجهد 11 كيلوفولت هي جهاز توزيع طاقة مدمج ومتكامل مصمم خصيصًا لترقية شبكات التوزيع متوسطة الجهد، وتزويد الطاقة المخصص للمؤسسات الصناعية وسيناريوهات توزيع الطاقة المتعلقة بالأجانب. وهي مناسبة لأنظمة توزيع الطاقة بتردد 50 هرتز ثلاثي الطور وبجهد مقنن 11 كيلوفولت، وتتولى بشكل أساسي استقبال الطاقة الكهربائية وتوزيعها والتحكم فيها وحمايتها ومعالجة الأعطال السريعة. وهي المعدات الأساسية للتكيف مع شبكات التوزيع بمستوى جهد 11 كيلوفولت وضمان استمرارية إمداد الطاقة، بالإضافة إلى كونها إحدى المعدات الرئيسية لبناء شبكات التوزيع الذكية الحديثة.
مع تقنية العزل والإغلاق الكامل بغاز SF6 كجوهر، يدمج المنتج وحدات أساسية مثل مفتاح الحمل ثلاثي المواضع، ومفتاح التأريض، وطرف القياس والتحكم الذكي، والتشابك الخماسي للوقاية، والتحكم في درجة الحرارة وإزالة الرطوبة. يعتمد تصميمًا معياريًا متكاملًا، مع مزايا الأمان والموثوقية، الحجم المدمج، عدم الحاجة للصيانة، الذكاء العالي والقدرة القوية على التكيف البيئي. يمكن لهيكله المدمج تقليل المساحة الأرضية بنسبة 40%-70% مقارنة بمفاتيح التوزيع المعزولة بالهواء التقليدية، مما يوفر موارد الأرض بشكل كبير. يُستخدم على نطاق واسع في المجمعات الصناعية الكبيرة، والمؤسسات ذات الصلة بالأجانب، وشبكات التوزيع في المناطق النائية، وإمدادات الطاقة المخصصة للمجمعات التجارية، ومحطات الطاقة الجديدة وغيرها من السيناريوهات، ويمكنه تلبية احتياجات أتمتة شبكات التوزيع والإدارة الذكية في سيناريوهات مختلفة. يلتزم المنتج بدقة بالمعايير الوطنية والدولية مثل GB/T 3906 وGB/T 11022 وIEC 62271، وقد اجتاز اختبارات النوع الموثوقة وشهادة CCC، مع أداء أساسي يصل إلى المستوى وجودة مستقرة وموثوقة، متوافقًا مع اتجاه التطور الرئيسي العالمي لمفاتيح التوزيع المعزولة بالغاز نحو التصغير، وعدم الحاجة للصيانة، والموثوقية العالية.
بيئة التشغيل
1. درجة الحرارة المحيطة: -25℃～+40℃، متوسط درجة الحرارة خلال 24 ساعة ≤+35℃، يمكن تخصيصها للتكيف مع ظروف العمل القصوى لدرجات الحرارة العالية والمنخفضة من -40℃～+55℃، لتلبية احتياجات الاستخدام في المناطق الجبلية العالية وذات الحرارة العالية، والتكيف مع التشغيل الخارجي في ظروف مناخية مختلفة.
2. الارتفاع: ينطبق عادةً على الارتفاعات ≤2000م، ويمكن تخصيص السيناريوهات الخاصة (مثل المناطق الهضبية) وترقيتها إلى 4000م، للتكيف مع بيئات الارتفاعات العالية والضغط الجوي المنخفض، لضمان أداء عزل مستقر للمعدات.
3. الرطوبة النسبية: المتوسط اليومي ≤95%، المتوسط الشهري ≤90%، مزود بجهاز تحكم ذكي في درجة الحرارة والرطوبة ونظام تسخين مضاد للتكثف، مما يزيل التكثف داخل الخزانة بشكل فعال، ويتجنب تلف عزل المعدات، ويضمن التشغيل الطبيعي للمعدات في بيئات الرطوبة العالية.
4. درجة التلوث: الفئة القياسية Ⅲ، يمكن تخصيصها بطبقات مقاومة للتلوث من الفئة Ⅳ، ومقاومة لرذاذ الملح والتآكل وفقًا للسيناريوهات، مع التكيف مع البيئات القاسية مثل المناطق الساحلية والصناعات الكيميائية والمناجم، مما يحسن قدرة المعدات على مقاومة التلوث.
5. شروط التركيب: زاوية ميل التركيب ≤5° مع المستوى الرأسي، ولا يحتوي موقع التركيب على مخاطر حريق أو انفجار، ولا اهتزازات قوية أو صدمات أو غازات تآكلية أو غبار موصل، ويمكنه التكيف مع التعرض لأشعة الشمس والأمطار والرياح والرمال في الهواء الطلق وكذلك بيئات توزيع الطاقة الداخلية التقليدية، وهو مناسب لمختلف سيناريوهات التركيب.
المعايير الفنية
العنصر | وحدة | المعلمة |
الجهد المقنن | كيلو فولت | 11 |
التردد المقنن | هرتز | 50 |
التيار المقنن | A | 630 |
تيار التحمل القصير المدى المقنن (1 ثانية) | كيلو أمبير | 20/25 |
تيار التحمل الذروي المقنن | كيلو أمبير | 50/63 |
جهد التحمل بتردد الطاقة (دقيقة واحدة) | كيلو فولت | 45 |
جهد التحمل للصواعق | كيلو فولت | 80 |
غاز عازل | — | غرفة غاز محكمة الإغلاق بالكامل من نوع SF6، معدل تسرب الغاز السنوي ≤0.1% |
هيكل المفتاح | — | مفتاح تحميل ثلاثي المواضع، قفل ميكانيكي إجباري |
فئة الحماية | — | الخزانة IP43/IP54، حجرة الغاز IP67 |
العمر الميكانيكي | مرات | ≥10000 |
مادة الخزانة | — | صفيحة فولاذية مقاومة للصدأ/مطلية بالألمنيوم والزنك، مقاومة للتآكل والصدأ |
ميزات المنتج
1. مغلق بالكامل ومعزول بالكامل، خالٍ من الصيانة وأكثر راحة
يتم إغلاق المفتاح الأساسي والدائرة الموصلة في غرفة غاز من الفولاذ المقاوم للصدأ مملوءة بغاز SF6 عالي النقاء، ويتم حماية الأجزاء الحية بالكامل، مما يعزل تمامًا التداخلات الخارجية مثل الغبار والرطوبة والأمطار والثلوج. يبلغ معدل تسرب الغاز السنوي للغرفة ≤0.1%، وهو أحد المؤشرات الأساسية لقياس عملية التصنيع. يمكن تحقيق تشغيل طويل الأمد بدون صيانة، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة والمدخلات البشرية، وله مزايا واضحة في تكلفة دورة الحياة.
2. قفل متكامل للوقاية الخماسية، أكثر أمانًا وأكثر حماية
مزود بجهاز قفل ميكانيكي إجباري كامل، يحقق بدقة وظائف "الوقاية الخمس" — منع إغلاق/فتح مفتاح الحمل الخاطئ، منع دفع وسحب المفتاح تحت الحمل، منع إغلاق مفتاح التأريض عند وجود تيار، منع نقل الطاقة مع إغلاق مفتاح التأريض، ومنع دخول الحجرة الموصلة. يتجنب بشكل شامل المخاطر التشغيلية، ويتمتع بمخاطر منخفضة جدًا للقوس الكهربائي، ويضمن سلامة الأفراد والمعدات.
3. تكامل معياري، تكوين مرن وقابل للتعديل
اعتماد تصميم وحدة وظيفية موحدة، يمكنه دمج وحدات مثل مدخل الحلقة، مخرج الحلقة، المغذي، محول الجهد، والقياس بحرية، ودعم أنماط توصيل متعددة مثل الحلقة المفردة، الحلقة المزدوجة، والشعاعي. يمكن أن يصل عدد الفروع إلى 8، مع سهولة توسيع السعة وتبادل عالي، مما يتكيف بدقة مع احتياجات سيناريوهات توزيع الطاقة المختلفة ويتمتع بقدرة تكيف أعلى.
4. حماية عالية ومتانة، تتكيف مع البيئات المعقدة
الخزانة مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة أو ألواح فولاذية مطلية بالألمنيوم والزنك، مع تصميم غطاء علوي مائل مزدوج الطبقة، وتتمتع بأداء ممتاز في مقاومة الماء، الشمس، التآكل، والصدأ. يصل مستوى الحماية الكلي إلى IP43–IP54، وقوة الميكانيكية IK10. يمكنها العمل بثبات في البيئات الخارجية القاسية وسيناريوهات توزيع الطاقة الداخلية، مع عمر خدمة طويل وتكيف مع ظروف عمل معقدة متنوعة.
5. التكامل الذكي، التكيف مع أتمتة شبكات التوزيع
مدمج مع الوحدة الطرفية الذكية DTU/FTU، يمكنه تحقيق القياس عن بعد، الإشارات عن بعد، التحكم عن بعد، اكتشاف الأعطال، تحديد مواقع الأعطال، العزل التلقائي واستعادة الطاقة في المناطق غير المعطلة. يدعم طرق اتصال متنوعة مثل 4G/5G، الإيثرنت وناقل الطاقة، ويمكن تزويده اختياريًا بواجهة اتصال RS485، متصلاً بسلاسة مع منصة أتمتة التوزيع لتحسين موثوقية إمداد الطاقة وكفاءة الإدارة.
6. تركيب مريح وفعال، توفير تكاليف المساحة
مثبت ومختبر بالكامل في المصنع، ويتم تسليمه كوحدة متكاملة. لا يلزم في الموقع سوى تثبيت الأساس وتوصيل الكابلات، مع فترة إنشاء قصيرة؛ يتميز الجهاز بهيكل مضغوط ومساحة صغيرة، مناسب للتشغيل السريع في سيناريوهات مثل المساحات الحضرية الضيقة، والمناطق الصناعية والمناطق النائية الخارجية، مما يحسن كفاءة الإنشاء بشكل كبير.
المزايا الأساسية
1. تقنية ناضجة وموثوقة: بفضل سنوات الخبرة في البحث والتطوير وتصنيع معدات توزيع الطاقة ذات الجهد المتوسط، يتم اختيار المكونات الأساسية من علامات تجارية معروفة، مع مراقبة صارمة للجودة في جميع المراحل. اجتازت المنتجات اختبارات الوصول إلى الشبكة الكهربائية واختبارات النوع المعتمدة، مع استقرار تشغيلي عالٍ ومعدل أعطال منخفض، بما يتوافق مع خصائص الصناعة من كثافة تقنية عالية ومعايير عالية ومتطلبات وصول عالية.
2. مستوى عالٍ من الذكاء: يدعم تصميم الدمج الأولي والثانوي، ويمكنه تحقيق وظائف مثل المراقبة عن بُعد، وعرض الحالة، ومراقبة فقدان الخط، والإنذار المبكر للأعطال، مما يتكيف تمامًا مع احتياجات التطوير الحديثة لشبكات التوزيع الرقمية والذكية ويتوافق مع اتجاهات تطور الصناعة.
3. قدرة تخصيص قوية: وفقًا للاحتياجات الفعلية للمستخدمين، يمكن تخصيص عدد الدوائر، آلية التشغيل (يدوي/كهربائي)، مستوى الحماية، معيار مقاومة التآكل، وضع الاتصال، إلخ. في الوقت نفسه، يمكن التكيف مع خطط الغاز العازل الصديقة للبيئة مثل الهواء الجاف وN2، مما يتطابق بدقة مع سيناريوهات التوزيع الكهربائي الخاصة المختلفة لمستوى الجهد 11 كيلو فولت.
4. خدمة دورة الحياة الكاملة: توفير خدمات شاملة بدءًا من تصميم المخطط، الإنتاج والتصنيع، الاختبار في المصنع، إرشادات التركيب في الموقع، التدريب على التشغيل، وصولًا إلى الصيانة والتشغيل مدى الحياة، مما يضمن بشكل كامل التشغيل المستقر طويل الأمد للمعدات ويحل مخاوف المستخدمين.
5. توصيل سريع وفعال: اعتماد نمط الإنتاج الضخم الموحد، مع مخزون كافٍ ودورة تسليم قصيرة، مما يمكن من الاستجابة السريعة للطلبات العاجلة واحتياجات الشراء المركزية واسعة النطاق، مما يضمن تشغيل المشروع في الوقت المحدد وتحسين كفاءة تعزيز المشاريع للمستخدمين.
تعليمات الطلب
يرجى تقديم المعلومات التفصيلية التالية عند الطلب لتسهيل تقديم حلول وعروض أسعار دقيقة من شركتنا:
1. مستوى الجهد الكهربائي للنظام، تكوين الدائرة (حلقة الدخل، حلقة الخرج، المغذي، محول الجهد، القياس، إلخ) ومخطط الأسلاك الرئيسي؛
2. التيار المقنن، تيار القصر، نوع آلية التشغيل (يدوي/كهربائي)، مواصفات مصدر الطاقة للتحكم؛
3. المتطلبات الذكية: ما إذا كان سيتم تكوين وحدة DTU/FTU، وضع الاتصال، وظيفة كشف الأعطال، إلخ؛
4. معايير بيئة التركيب: الارتفاع عن سطح البحر، درجة الحرارة والرطوبة، مستوى التلوث، متطلبات خاصة مثل مقاومة التآكل/مقاومة رذاذ الملح؛
5. وضع الدخل والخرج، حجم الخزانة، اللون، أساس التركيب ومتطلبات واجهة الكابلات.
