نظرة عامة على المنتج

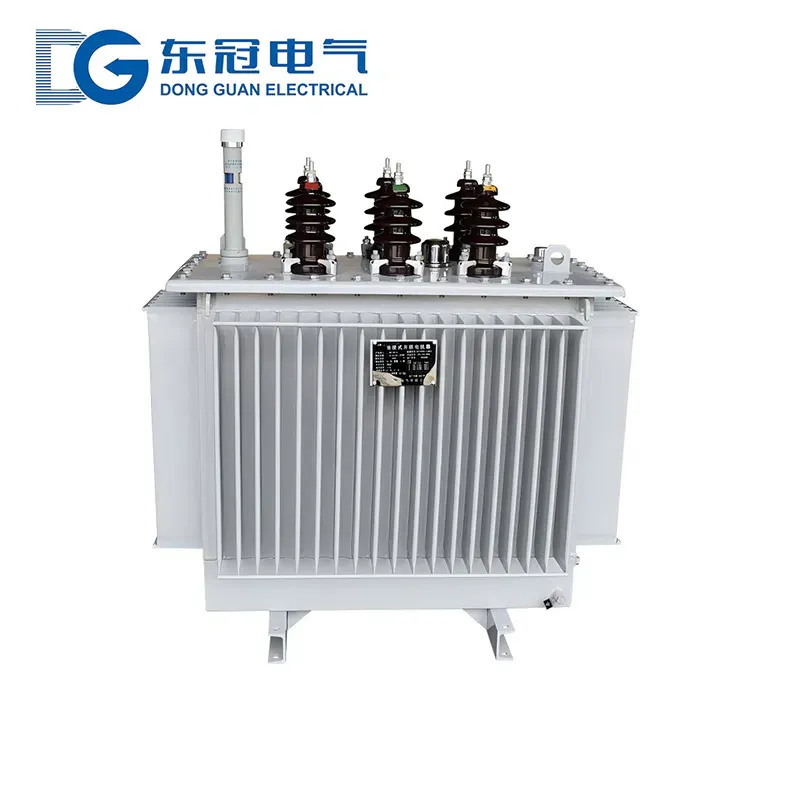

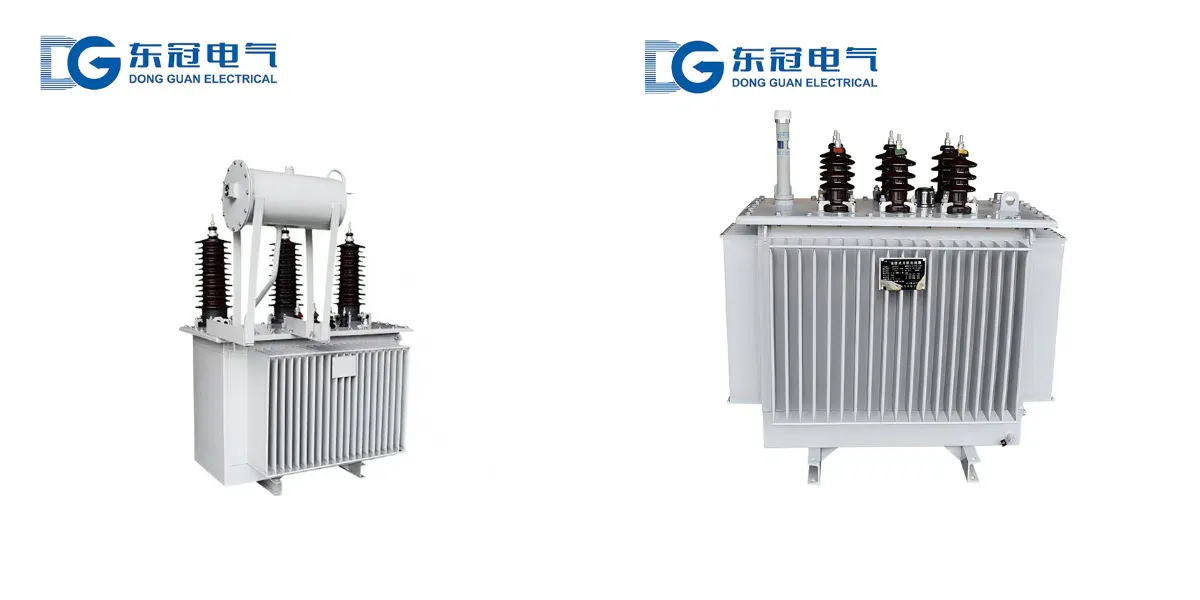

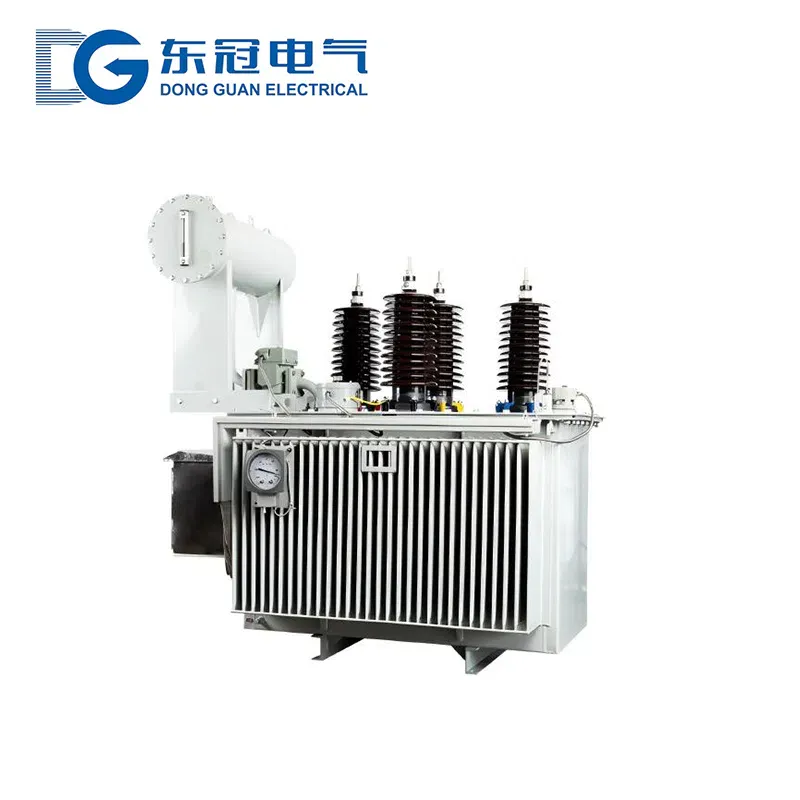

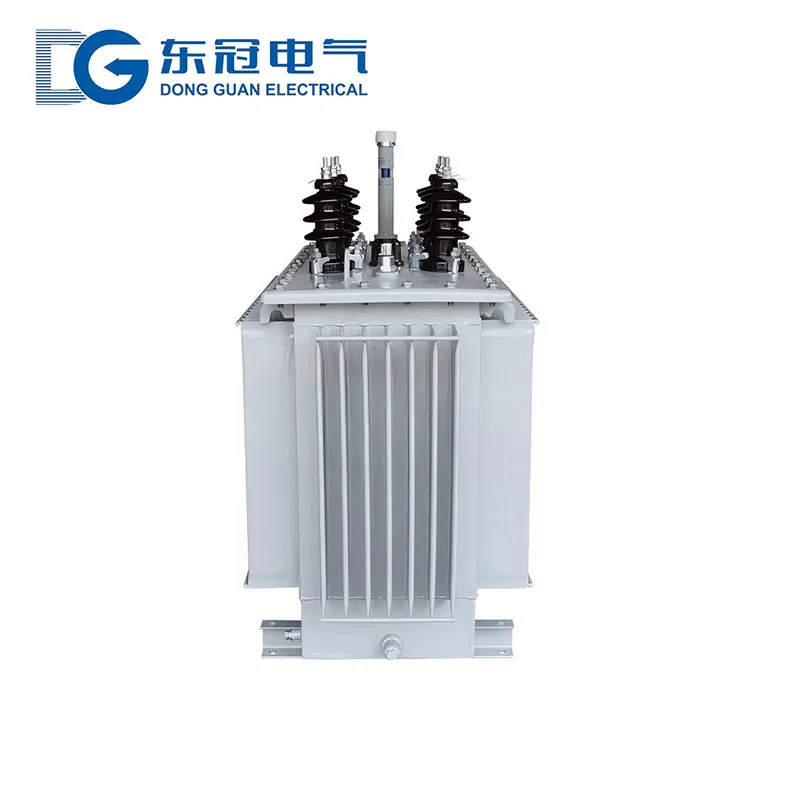

المفاعل المغمور بالزيت هو جهاز أساسي لأنظمة الطاقة ذات الجهد العالي. وهو مناسب لأنظمة التوزيع الداخلية/الخارجية ثلاثية الطور بتردد 50 هرتز والتي تتراوح من 6 كيلوفولت إلى 66 كيلوفولت. يتكون من قلب، وملفات، وخزان، وزيت عازل، وتتمثل وظائفه الرئيسية في التوصيل على التوالي مع بنوك المكثفات عالية الجهد لقمع التوافقيات، والحد من تيار الاندفاع، وتثبيت الجهد. ويستخدم على نطاق واسع في المحطات الفرعية، ومحطات الطاقة المتجددة، وغيرها من أنظمة تعويض القدرة التفاعلية عالية الجهد لضمان تشغيل آمن وفعال للنظام.
المنتج هو في الأساس من النوع المتسلسل، مصنوع من صفائح فولاذية سيليكونية مدرفلة على البارد عالية الجودة، وملفات نحاسية خالية من الأكسجين، وزيت عازل صديق للبيئة. وهو يتوافق مع معايير مثل GB/T 24844-2018 ويحمل شهادات CCC وISO. تشمل الميزات انخفاض الفقد والتشغيل المستقر. يمكن تخصيص المعلمات المقدرة ومستويات الحماية لتناسب مختلف التطبيقات عالية الجهد.
ظروف التشغيل
1. درجة الحرارة المحيطة: داخليًا من -20 درجة مئوية إلى +45 درجة مئوية، خارجيًا من -40 درجة مئوية إلى +45 درجة مئوية (متوسط 24 ساعة ≤ +35 درجة مئوية)؛ ارتفاع درجة حرارة الملف ≤ 65 كلفن؛ ارتفاع درجة حرارة زيت العزل ≤ 55 كلفن
2. الارتفاع: ≤ 1000 متر (قابل للتخصيص حتى 3000 متر للظروف الخاصة مع تحسين أداء العزل)
3. الرطوبة النسبية: ≤ 95% عند +25 درجة مئوية؛ جهاز مضاد للتكثيف للاستخدام الداخلي؛ تصميم محكم ضد التلوث للاستخدام الخارجي
4. موقع التركيب: داخلي – مناسب لغرف التوزيع والمحطات الفرعية؛ خارجي – مناسب للمناطق المفتوحة، خالٍ من الاهتزاز والتآكل والتداخل الكهرومغناطيسي القوي؛ أرض مستوية وجافة
5. درجة الحماية: داخلي IP33~IP44، خارجي IP54~IP65 (نوع مضاد للتلوث قابل للتخصيص)؛ درجة التلوث ≤ الفئة الرابعة
6. متطلبات التركيب: تركيب رأسي آمن؛ مسافة ≥ 20 سم؛ مساحة احتياطية للتبريد والصيانة؛ توصيلات آمنة؛ مزود بنظام تأريض مناسب
المعايير الفنية
المعلمة | وحدة | قيمة |
|---|---|---|
الجهد المقنن | كيلو فولت | 6، 10، 35، 66 (قياسي)، قابل للتخصيص؛ متوفر أحادي الطور وثلاثي الطور |
السعة المقدرة | كفار | 30، 60، 90، 120، 150، 300، 600 (سلسلة كاملة، قابلة للتخصيص) |
عدد الأطوار | — | أحادي الطور أو ثلاثي الطور اختياري؛ ثلاثي الطور هو القياسي |
نسبة المفاعلة | % | 3%، 5%، 6%، 12% (قياسي)، قابلة للتخصيص؛ تثبط التوافقيات وتحد من تيار الاندفاع |
التيار المقنن | A | 22.7، 43.6، إلخ (حسب الطراز)، قابلة للتخصيص لبنوك المكثفات |
مستوى العزل | كيلو فولت | بين الأطوار: 3Un/5s بدون انهيار؛ بين الطور والغلاف: تيار متردد 20kV/1دقيقة بدون انهيار؛ مقاومة العزل ≥ 2000MΩ |
درجة الحماية | — | داخلي IP33~IP44، خارجي IP54~IP65 (نوع مقاوم للتلوث قابل للتخصيص) |
أجهزة الحماية | — | مقياس مستوى الزيت المدمج، مقياس الحرارة، مرحل الغاز، إلخ؛ متاح المراقبة عبر الإنترنت |
قدرة التيار الزائد | — | يسمح بالتشغيل الطويل الأمد عند 1.3 ضعف التيار المقنن؛ يتحمل التيار الذروي تحت ظروف القصر |
ميزات المنتج
1. التكيف مع الجهد العالي والوظيفة الدقيقة: مناسب لأنظمة 6 كيلو فولت إلى 66 كيلو فولت؛ يتصل على التوالي مع بنوك المكثفات لقمع التوافقيات بشكل فعال، والحد من تيار الاندفاع، وتثبيت الجهد.
2. تبديد الحرارة بالغمر الزيتي والتشغيل المستقر: زيت عازل صديق للبيئة يوفر تبريدًا غامرًا؛ ارتفاع منخفض في درجة الحرارة؛ مناسب للتشغيل المستقر المستمر تحت ظروف الحمل العالي.
3. خسائر فائقة الانخفاض وكفاءة عالية: قلب وملفات عالية الجودة تؤدي إلى خسائر أقل بكثير من معايير الصناعة، مما يوفر توفيرًا كبيرًا في الطاقة.
4. عزل ممتاز وآمن وموثوق: مواد عازلة عالية الجودة مقترنة بالزيت العازل تقاوم التفريغ الكهربائي والجهد العالي؛ أجهزة حماية مدمجة متعددة تضمن التشغيل الآمن.
5. هيكل معقول ومقاومة بيئية قوية: خزان مغلق بالكامل يقاوم التآكل والرطوبة؛ نماذج خارجية ذات تصنيفات حماية عالية تناسب الظروف القاسية.
6. التخصيص المرن والقدرة الواسعة على التكيف: معلمات قابلة للتخصيص ومستويات حماية للمحطات الفرعية ومحطات الطاقة المتجددة والتطبيقات الأخرى ذات الجهد العالي.
7. عمر خدمة طويل وصيانة منخفضة: عمر خدمة ≥ 15 عامًا؛ يتطلب فقط فحصًا روتينيًا؛ تكلفة صيانة منخفضة.
مزايا لدينا
1. قدرات تخصيص قوية – معايير ومستويات حماية مصممة خصيصًا لتطبيقات الجهد العالي المختلفة.
2. إنتاج موحد مع مراقبة جودة كاملة – تأتي كل وحدة مع تقرير اختبار المصنع لضمان أداء ثابت وموثوق.
3. شهادات كاملة – متوافقة مع المعايير الوطنية ومتطلبات المواد، وتفي بمعايير قبول المشاريع.
4. تسليم موثوق – يدعم الطلبات العاجلة، مصحوبًا بخدمات التركيب والتشغيل للنشر السريع.
5. خدمة ما بعد البيع شاملة – دعم كامل لدورة الحياة، فريق محلي سريع الاستجابة لتقليل مخاطر التوقف.
دليل الطلب
يرجى تقديم المعلومات التالية لضمان تطابق المنتج تمامًا مع احتياجاتك:
1. الجهد المقنن، السعة، نسبة المفاعلة، والتطبيق (تسلسلي/توازي)
2. بيئة التركيب ومستوى الحماية – ما إذا كان التخصيص الخاص (ارتفاع عالٍ / مقاومة التلوث، إلخ) مطلوبًا
3. طراز المنتج، عدد الأطوار، النوع الهيكلي – ما إذا كانت هناك حاجة إلى تصنيفات تيار أو أبعاد خاصة
4. طريقة التركيب والمساحة المتاحة – ما إذا كانت هناك حاجة إلى ملحقات التركيب أو أجهزة المراقبة عبر الإنترنت
5. سيناريو التطبيق ومتطلبات قمع التوافقيات – ما إذا كانت هناك حاجة إلى أداء خاص معزز
