نظرة عامة على المنتج

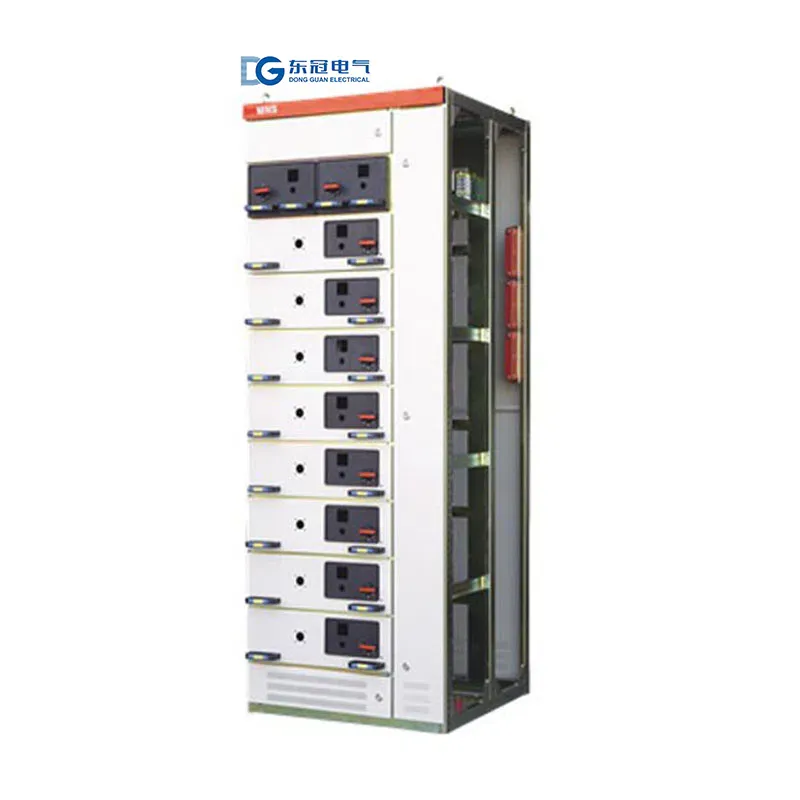

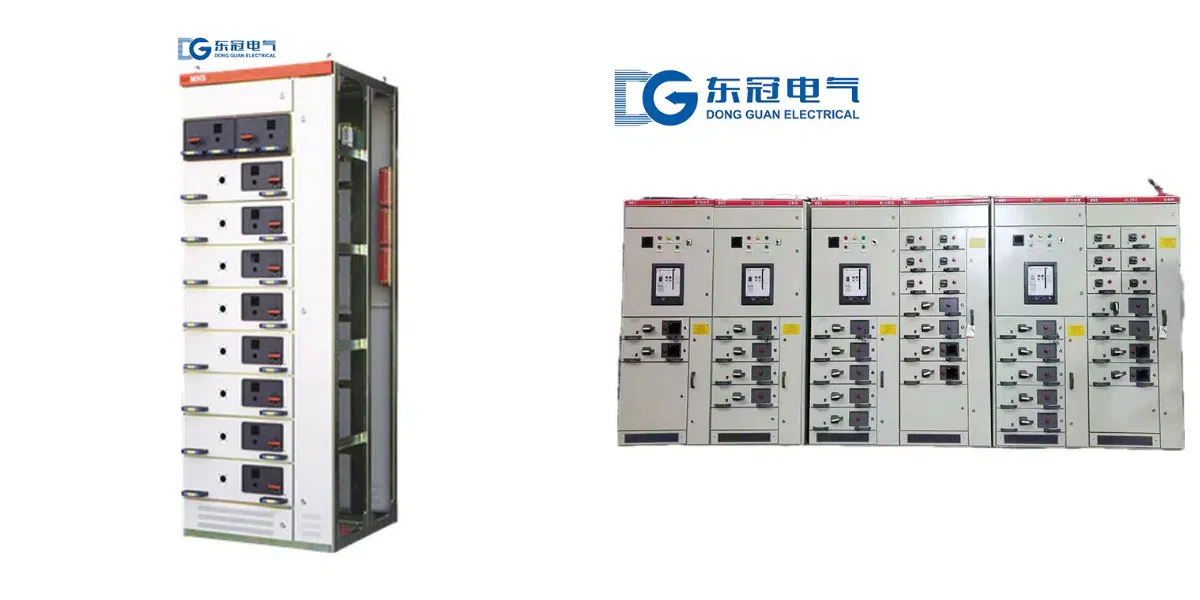

سلسلة MNS من المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض هي جهاز توزيع كامل داخلي منخفض الجهد، مناسب لأنظمة الطاقة أحادية القضبان ومقطعة القضبان أحادية الطور بتردد تيار متردد ثلاثي الأطوار 50 هرتز، وجهد عمل مقنن 380 فولت/400 فولت. تُستخدم على نطاق واسع في سيناريوهات التوزيع المختلفة ذات الجهد المنخفض مثل محطات الطاقة، والمحطات الفرعية، ومؤسسات التعدين والصناعة، والمباني الشاهقة، ومراكز البيانات، وصناعة البتروكيماويات، وعلم المعادن، والنقل بالسكك الحديدية. تُستخدم بشكل أساسي لاستقبال وتوزيع والتحكم وحماية ومراقبة الطاقة الكهربائية، ويمكنها التكيف مع ظروف العمل مثل توزيع الطاقة، والتحكم في المحركات، وتعويض القدرة التفاعلية، وتوزيع الإضاءة.
يتبنى المنتج هيكلًا قابلاً للسحب موحدًا، يدمج بين مركز توزيع الطاقة (PC) ومركز التحكم في المحركات (MCC). المكونات الرئيسية مصنوعة من مواد عالية الجودة. يتميز بقدرة قطع عالية، واستقرار ديناميكي وحراري جيد، وحلول كهربائية مرنة، وتجميع مريح، وقابلية تبادل قوية، وسهولة في الصيانة، وأمان عالٍ. يتوافق مع المعايير الوطنية والصناعية مثل GB 7251.1 وIEC 60439-1، وقد اجتاز شهادة CCC الإلزامية وشهادة نظام الجودة ISO. أداؤه المستقر يجعله جهازًا مثاليًا لأنظمة التوزيع ذات الجهد المنخفض الحديثة.
بيئة التشغيل
1. درجة الحرارة المحيطة: من -5 درجة مئوية إلى +40 درجة مئوية، متوسط درجة الحرارة خلال 24 ساعة ≤ +35 درجة مئوية
2. التركيب الداخلي، الارتفاع ≤ 2000 متر (قابل للتخصيص حتى 3000 متر للظروف الخاصة)
3. الرطوبة النسبية: ≤50% عند +40 درجة مئوية؛ حتى 90% عند +20 درجة مئوية. يجب مراعاة التكثف الناتج عن تغيرات درجة الحرارة، وتركيب أجهزة مضادة للتكثف إذا لزم الأمر
4. درجة التلوث: المستوى 3؛ قابل للتخصيص إلى المستوى 4 للحماية من التآكل
5. ميل التركيب: ≤5° عن الوضع الرأسي
6. موقع التركيب: لا يوجد حريق، انفجار، اهتزاز شديد، صدمات، غازات تآكلية، غبار، أو غبار موصل. يُحفظ بعيدًا عن التداخل الكهرومغناطيسي القوي
المعايير الفنية
| المعلمة | وحدة | قيمة |
| الجهد التشغيلي المقنن | فولت | تيار متردد 380/400 |
| جهد العزل المقنن | فولت | 660 (1000) |
| التردد المقنن | هرتز | 50 |
| التيار المقنن للقضيب الرئيسي | A | 630/1250/1600/2000/2500/3150/4000 |
| التيار المقنن للقضيب العمودي | A | ≤1000 |
| تيار التحمل القصير المدى المقنن (1 ثانية) | كيلو أمبير | 20/30/50/80 |
| تيار التحمل الذروي المقنن | كيلو أمبير | 50/63/105/176 |
| قوة العزل الكهربائي | فولت/دقيقة | 2500 |
| مستوى الحماية | --- | IP30/IP40/IP54 (قابل للتخصيص) |
| الأبعاد (العرض × العمق × الارتفاع) | مم | 600/800/1000×800/1000/1200×2200/2400 |
| تيار الدائرة الواحدة المقنن | A | 10–630 |
| المعايير المطبقة | --- | GB 7251.1، IEC 60439-1 |
ميزات المنتج
1. هيكل قابل للسحب، صيانة بدون انقطاع التيار الكهربائي – تعتمد الوحدات الوظيفية تصميمًا قابلاً للسحب بشكل موحد. يمكن سحبها وإدخالها بشكل مستقل دون مقاطعة نظام الطاقة بأكمله أثناء الاستبدال والصيانة، مما يضمن استمرارية إمداد الطاقة ويقلل بشكل كبير من خسائر انقطاع التيار. مناسب لسيناريوهات الإنتاج المستمر.
2. تصميم معياري، تنوع عالٍ – يعتمد هيكلًا معياريًا قياسيًا مع تكوينات دوائر مرنة. يمكن تجميع المخططات المختلفة بسرعة مثل الدخل، الخرج، ربط القضبان، التحكم في المحركات، وتعويض المكثفات. الوحدات الوظيفية من نفس المواصفات قابلة للتبادل، مما يقلل من تكاليف قطع الغيار.
3. حماية متكاملة بالتعشيق، آمنة وموثوقة – مزودة بتعشيق ثلاثي المواضع (خدمة/اختبار/سحب)، مما يمنع بشكل فعال دفع أو سحب الوحدة الوظيفية تحت الحمل. تنقسم الخزانة إلى حجرة القضبان الكهربائية، وحجرة الوحدات الوظيفية، وحجرة الكابلات. المناطق الثلاث معزولة بشكل مستقل، مما يقلل من خطر انتشار الأعطال ويضمن سلامة الأفراد والمعدات.
4. استقرار ديناميكي وحراري ممتاز – تصميم محسّن لتوزيع القضبان الكهربائية وقوة هيكلية. مواد موصلة عالية القوة تضمن انخفاض ارتفاع درجة الحرارة ومقاومة قوية للدوائر القصيرة. مناسبة للتشغيل المستقر طويل الأمد تحت ظروف الجهد المنخفض والتيار العالي، لتلبية متطلبات التوزيع المعقدة المختلفة.
5. تركيب وتوسعة مريحة – يدعم توصيل الأسلاك من الأعلى والأسفل. تصميم الخزانة المُجمَّعة يسمح بالتركيب المرن جنبًا إلى جنب وتوصيل القضبان. سهولة توجيه الكابلات، والتوسعة لاحقًا بسيطة، مما يتكيف مع تخطيطات غرف التوزيع المختلفة.
6. مقاومة للتآكل ومتينة، مظهر جذاب – الخزانة مصنوعة من الفولاذ المدلفن على البارد عالي الجودة، ومعالجة بالفوسفات وطلاء إلكتروستاتيكي. تتميز بقوة عالية، ومقاومة للأكسدة، ومقاومة للتآكل، وخصائص مضادة للشيخوخة. سطح أملس ومسطح مناسب لبيئات التوزيع ذات الجهد المنخفض المختلفة مع عمر خدمة طويل.
مزايا لدينا
1. استجابة سريعة للعروض، تصميم كهربائي احترافي أولي/ثانوي، تحسين النظام، واستشارات فنية مخصصة لسيناريوهات التوزيع الكهربائي منخفض الجهد MNS.
2. خطوط إنتاج موحدة، أوقات تسليم قصيرة، دعم الطلبات العاجلة، تخصيص المواصفات الخاصة ومستويات الحماية وفقًا لمتطلبات العملاء.
3. خدمة ما بعد البيع شاملة تشمل الإرشاد في التركيب الميداني، التشغيل التجريبي، التدريب على التشغيل، والصيانة مدى الحياة. دعم كامل طوال تشغيل المعدات لضمان راحة البال للعملاء.
4. شهادات كاملة تشمل CCC وISO وتقارير اختبار النوع، لضمان الجودة والامتثال للمعايير الوطنية والصناعية.
5. إدارة جودة صارمة من شراء المواد الخام إلى اختبار المنتج النهائي، لضمان أداء منتج مستقر وتلبية متطلبات التشغيل طويلة الأجل لأنظمة التوزيع منخفض الجهد.
إرشادات الطلب
يرجى تقديم المعلومات التالية عند الطلب:
1. مخطط الدائرة الرئيسية، مخطط نظام الدائرة الثانوية، وطريقة التحكم في الدائرة المساعدة، مع تحديد متطلبات التكيف مع سيناريوهات التوزيع ذات الجهد المنخفض.
2. رسم تخطيطي للمعدات ورسم تخطيطي لغرفة التوزيع لتحسين خطة التركيب وزيادة كفاءة البناء.
3. طريقة توصيل الأسلاك الداخلة/الخارجة (علوي/سفلي)، متطلبات توصيل القضبان، مسافات تركيب الخزانات، وطريقة التثبيت.
4. النوع، التيار المقنن، تيار القصر، وغيرها من المعلمات الرئيسية للمكونات الأساسية مثل القواطع والمقاولات لضمان ملاءمتها لظروف التشغيل ذات الجهد المنخفض.
5. يجب تحديد المتطلبات البيئية الخاصة (الارتفاع العالي، الحماية من التآكل، الحماية من الانفجار، مستوى الحماية العالي، إلخ) والمتطلبات الوظيفية الخاصة مسبقًا للتشاور لضمان التكيف الدقيق مع سيناريو الاستخدام.
