نظرة عامة على المنتج

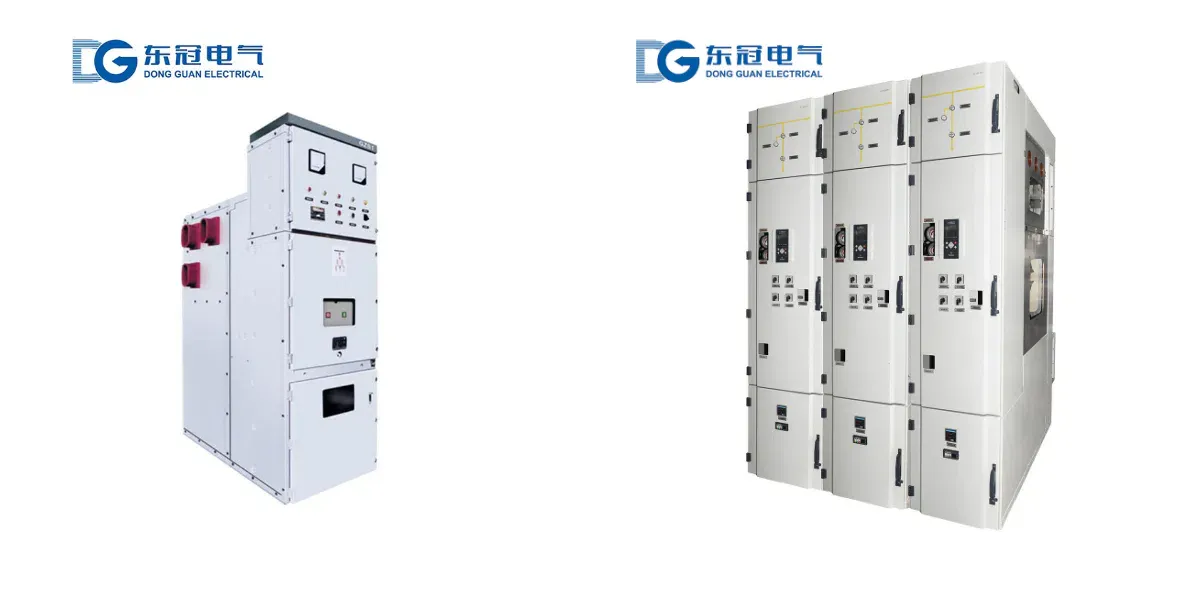

المفاتيح الكهربائية المغلقة بالمعدن بجهد 11 كيلوفولت هي معدات توزيع طاقة داخلية متوسطة وعالية الجهد، مناسبة لأنظمة التيار المتردد ثلاثية الطور بتردد 50 هرتز، وجهد عمل مقنن 11 كيلوفولت لأنظمة القضبان المفردة والقضبان المفردة المقسمة. تُستخدم على نطاق واسع في المصانع والمناجم والمحطات الفرعية ومحطات الطاقة الجديدة وغيرها من الأماكن، لاستقبال وتوزيع والتحكم في الطاقة الكهربائية وحمايتها، وتتكيف مع ظروف العمل مثل حماية المحولات والتحكم في الخطوط، وهي المعدات الأساسية لنظام توزيع الطاقة بجهد 11 كيلوفولت.
يتبنى المنتج هيكلًا مدرعًا معدنيًا مغلقًا بالكامل مع مكونات أساسية عالية الجودة، ويتميز بقدرة قطع عالية وعزل موثوق وصيانة مريحة. يتوافق مع معايير مثل GB/T 3906 وGB/T 11022 وIEC 62271-200 وDL/T 404، وقد اجتاز شهادات CCC وISO واختبارات النوع، مما يلبي المتطلبات الصارمة لتوزيع الطاقة الصناعية.
بيئة التشغيل
1. درجة الحرارة المحيطة: -5℃～+40℃، متوسط 24 ساعة ≤+35℃؛ النقل والتخزين: -25℃～+55℃، حتى +70℃ لفترة قصيرة.
2. التركيب الداخلي، الارتفاع ≤2000م (يمكن تخصيص العزل وتحسينه للارتفاعات العالية).
3. الرطوبة النسبية: ≤50% عند +40℃؛ حتى 90% عند +25℃، يلزم جهاز مضاد للتكثيف إذا لزم الأمر.
4. مستوى التلوث: المستوى 3، يمكن تخصيص مقاومة التآكل من المستوى 4، ويمكن تزويد الخزانة بطبقة مقاومة للتآكل.
5. ميل التركيب: ≤5° مع المستوى الرأسي.
6. موقع التركيب: لا يوجد حريق أو انفجار أو اهتزاز شديد أو وسائط تآكلية، بعيدًا عن التداخل الكهرومغناطيسي القوي، شدة الزلازل ≤8 درجات، اجتياز اختبارات رذاذ الملح والرطوبة الحارة.
المعايير الفنية
العنصر | وحدة | المعلمة |
الجهد التشغيلي المقنن | كيلو فولت | 11 |
جهد العزل المقنن | كيلو فولت | 20 |
التردد المقنن | هرتز | 50 (قابل للتكيف مع 60 هرتز) |
التيار المقنن | A | 630/1250/1600/2000 |
تيار قطع الدائرة القصيرة المقنن | كيلو أمبير | 25/31.5/40 |
تيار التحمل القصير المقنن (4 ثوانٍ) | كيلو أمبير | 25/31.5/40 |
تيار التحمل الذروي المقنن | كيلو أمبير | 63/80/100 |
جهد تحمل التردد الكهربائي لمدة دقيقة واحدة | كيلو فولت | بين الأطوار/الأرض 42؛ فاصل الكسر 48 |
جهد التحمل للصواعق | كيلو فولت | بين الأطوار/الأرض 85؛ فاصل الكسر 95 |
فئة الحماية | — | الغلاف الخارجي IP4X، داخل الحجرة IP2X (يمكن تخصيص IP54 وما فوق) |
الأبعاد الكلية (عرض×عمق×ارتفاع) | مم | 800/1000/1250×1500/1700×2300/2500 |
المعيار التنفيذي | — | GB/T 3906، GB/T 11022، IEC 62271-200، DL/T 404 |
ميزات المنتج
1. هيكل مغلق مدرع، عزل موثوق: تصميم مدرع بالكامل من المعدن، هيكل عزل محسن بجهد 11 كيلو فولت، عربة قاطع الدائرة الوسطى يمكن صيانتها بسرعة، عزل المجال الكهربائي عالي الجهد، منع تسرب القوس الكهربائي، وضمان إمداد طاقة مستقر.
2. نظام تداخل كامل لمنع الأخطاء الخمسة، القضاء على التشغيل الخاطئ: اتباع مواصفات منع الأخطاء الخمسة، تداخل ميكانيكي إجباري، مع وظائف منع التشغيل الخاطئ الخمسة، ضمان سلامة الأفراد والمعدات وتشغيل موثوق.
3. تصميم حجرات مستقلة، تحكم في الأعطال: الخزانة مقسمة إلى حجرات مستقلة مع قنوات تخفيف ضغط خاصة لكبح انتشار القوس الكهربائي، وكل حجرة مؤرضة بشكل موثوق لسهولة الصيانة.
4. قابلية تبادل عالية، صيانة مريحة: عربات من نفس المواصفات عالمية، تدعم التشغيل مع إغلاق الباب والصيانة الأمامية، ومتوافقة مع التركيب على الحائط والتركيب الظهري، مما يبسط البناء والصيانة.
5. استقرار ديناميكي وحراري ممتاز، يتكيف مع ظروف العمل 11 كيلوفولت: تخطيط محسّن لقضبان التوزيع وقوة الخزانة، مدعوم بمكونات عالية الجودة، ارتفاع منخفض في درجة الحرارة، مقاومة قوية للدوائر القصيرة، يتكيف مع ظروف العمل عالية التيار 11 كيلوفولت.
6. مقاومة للتآكل ومتينة، عمر خدمة طويل: ألواح عالية الجودة تتم معالجتها بدقة ودهانها بالرش، مقاومة للتآكل والشيخوخة، يمكن تخصيص طلاء مقاوم للتآكل، يتكيف مع سيناريوهات متعددة.
مزايا لدينا
1. عرض أسعار سريع، تقديم خدمات استشارية فنية وتصميم أولي/ثانوي احترافية، لتلبية احتياجات سيناريوهات 11 كيلو فولت.
2. إنتاج موحد، دورة تسليم قصيرة، دعم الطلبات العاجلة، مواصفات قابلة للتخصيص وخطط حماية.
3. دعم فني كامل العملية: التركيب والتشغيل، التدريب على التشغيل والصيانة، خدمات ما بعد البيع، تقديم إرشادات تشغيل وصيانة خاصة للمعدات.
4. شهادات كاملة، مكونات أساسية عالية الجودة، فترة ضمان طويلة، جودة قابلة للتحكم، تلبية متطلبات القبول الصارمة.
5. مراقبة جودة صارمة، تحكم كامل في عمليات الإنتاج والاختبار، التركيز على النقاط الرئيسية مثل العزل والثبات الديناميكي والحراري.
دليل الطلب
يجب تقديم المعلومات التالية عند تقديم الطلب:
1. رسومات الدوائر الأولية والثانوية ومتطلبات التحكم، مع توضيح احتياجات سيناريو 11 كيلوفولت وتكوين الحماية والمراقبة.
2. رسومات تخطيط الخزانات وغرف توزيع الطاقة لتسهيل تحسين خطط التركيب.
3. طرق توصيل الخطوط الواردة والصادرة، وقضبان التوصيل وتفاصيل التركيب، مع الإشارة إلى ما إذا كان التركيب المتقابل مطلوبًا.
4. نماذج ومعايير المكونات الأساسية، مع توضيح تفضيلات العلامات التجارية للمكونات.
5. تحديد متطلبات البيئة والوظائف الخاصة، والتفاوض على خطط العزل والحماية المخصصة.
