نظرة عامة على المنتج

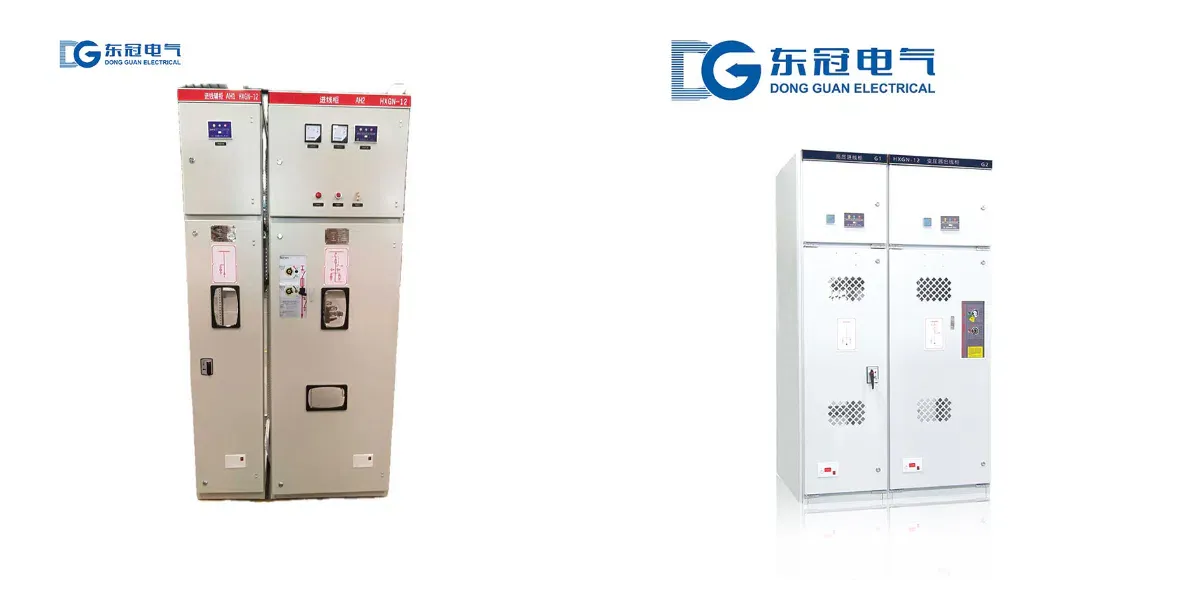

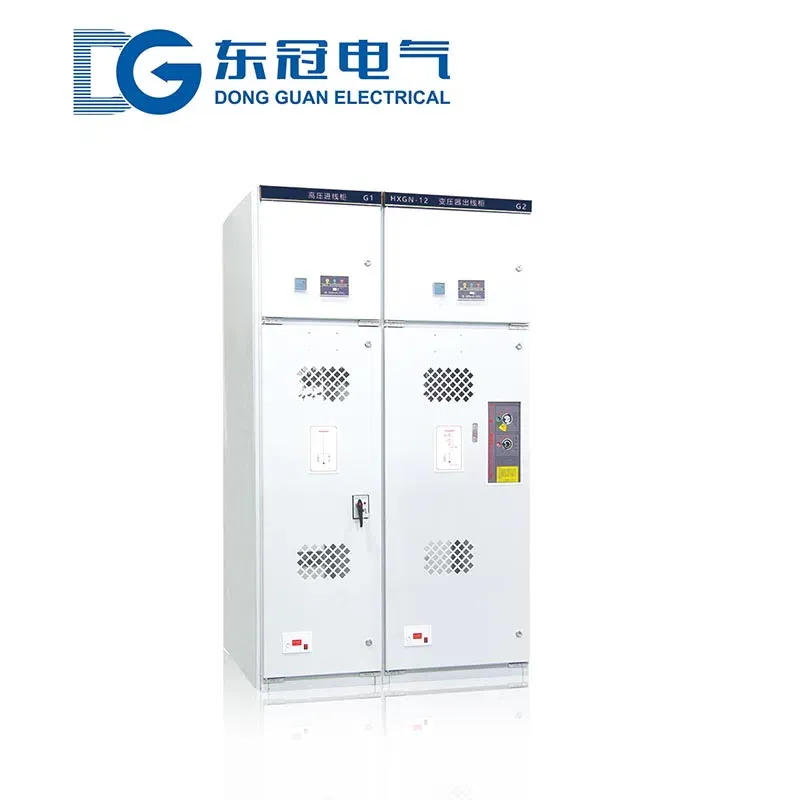

مفتاح الشبكة الحلقية 10kV HXGN (الطراز الأساسي: HXGN15-12) هو جهاز توزيع طاقة عالي الجهد ثابت مصمم خصيصًا لشبكات توزيع الطاقة 10kV. وهو مناسب لأنظمة الطاقة بتردد 50 هرتز تيار متردد، وجهد تشغيل مقنن 10kV (جهد مقنن 12kV)، وتيار تشغيل مقنن 630 أمبير وما دون. وظيفته الأساسية هي تحقيق توزيع الطاقة الكهربائية والتحكم فيها وحمايتها وتزويدها عبر الشبكة الحلقية. يمكن توصيله بمرونة بالشبكة الحلقية أو شبكة التوزيع الشعاعية لشبكة التوزيع. باعتباره جهاز عقدة رئيسي في شبكة التوزيع، يُستخدم على نطاق واسع في شبكات توزيع الطاقة الحضرية 10kV، والمناطق الصناعية، والمجمعات السكنية، والمباني الشاهقة، والمدارس، والمتنزهات، ومنشآت التعدين والصناعة، ومحطات الطاقة الشمسية، ومراكز البيانات، والمرافق العامة. يتحمل مهام نقل وحماية والتحكم في الطاقة الكهربائية عالية الجهد، مما يضمن التشغيل الآمن والمستقر والمستمر لشبكة التوزيع في ظل ظروف العمل المختلفة، وتجنب انقطاع التيار الكهربائي الناتج عن أعطال المعدات، وتقليل الخسائر الاقتصادية وتكاليف التشغيل والصيانة.
يعتمد هذا المنتج تصميمًا هيكليًا مغلقًا بالكامل ومعزولًا بالكامل، حيث يدمج مفاتيح التحميل، والصمامات، ومفاتيح التأريض، ووحدات المراقبة الذكية. يعمل على تحسين تخطيط الخزانة وأداء العزل، ويمكنه تكوين وحدات وظيفية مختلفة بمرونة (وحدة الدخل، وحدة الخرج، وحدة القياس، وحدة PT). يتمتع بوظائف أساسية مثل الحماية من القصر، والحماية من الحمل الزائد، والحماية الأرضية، وتحديد موقع الأعطال، مما يحل بشكل فعال نقاط الضعف المتعلقة بانخفاض الموثوقية، وضعف أداء العزل، وصعوبة التشغيل والصيانة، وكبر المساحة الأرضية في شبكات التوزيع الكهربائي. يحقق التحكم الدقيق، والتشغيل الآمن، والصيانة المريحة لشبكات التوزيع الكهربائية بجهد 10 كيلو فولت، وهو مناسب لسيناريوهات التركيب الخارجي والداخلي، ويلبي احتياجات مشاريع تجديد وبناء شبكات التوزيع الكهربائية المختلفة.
المنتج يطبق بدقة المعايير الوطنية والصناعية مثل DL/T 404-91 "الشروط الفنية لطلب معدات التوزيع الكهربائي الداخلية ذات الجهد العالي للتيار المتردد"، وGB/T 11022-1999 "المتطلبات الفنية المشتركة لمعايير معدات التوزيع والتحكم ذات الجهد العالي"، وGB/T 4208 "درجة الحماية التي توفرها العبوات (رمز IP)". وقد اجتاز شهادات CCC وISO9001، ويختار مكونات الجهد العالي من العلامات التجارية المحلية من الدرجة الأولى. تعتمد المكونات الأساسية تقنية إطفاء القوس الكهربائي بالفراغ ووسط عزل صديق للبيئة. تخضع عملية الإنتاج بأكملها للتفتيش، ويمكن أن تصل درجة الحماية إلى IP30 وما فوق. تتمتع بأداء ممتاز في مقاومة الغبار، ومقاومة التكثيف، ومقاومة التسرب، ومقاومة تسلل الحيوانات الصغيرة، ويمكنها العمل بثبات لفترة طويلة، مما يلبي متطلبات التشغيل الصارمة لمعدات توزيع الجهد العالي لشبكات التوزيع الكهربائية بجهد 10 كيلو فولت.
بيئة التشغيل
1. درجة الحرارة المحيطة: -20 درجة مئوية إلى +40 درجة مئوية، متوسط درجة الحرارة لمدة 24 ساعة ≤ +35 درجة مئوية، مناسبة لمعظم سيناريوهات توزيع الطاقة الخارجية والداخلية. يمكن تخصيصها وتكييفها في ظروف العمل الخاصة من -30 درجة مئوية إلى 50 درجة مئوية لتلبية احتياجات اختلاف درجات الحرارة في المناطق المختلفة. يمكن تحقيق التشغيل المستقر في البيئات ذات درجات الحرارة المنخفضة والتشغيل الطبيعي للتبريد في البيئات ذات درجات الحرارة المرتفعة، مما يتجنب انخفاض أداء العزل.
2. الارتفاع: ≤1000 متر، قابل للتطبيق مباشرة في السيناريوهات التقليدية. بالنسبة للمناطق المرتفعة الخاصة، يمكن تخصيص وتحسين تصميم العزل لتلبية احتياجات شبكات توزيع الطاقة ومحطات الطاقة الشمسية في المناطق الجبلية المرتفعة، مما يتجنب تأثير البيئات المرتفعة على أداء العزل عالي الجهد.
3. الرطوبة النسبية: ≤90%، المعدل اليومي لا يتجاوز 95%، مع وظائف مضادة للتكثيف وإزالة الرطوبة. يمكنها التكيف مع البيئات الرطبة، مواسم الأمطار الغزيرة والبيئات الساحلية عالية الرطوبة، مما يمنع شيخوخة الرطوبة، تسرب التيار وقصر الدوائر في المكونات الداخلية عالية الجهد، ويضمن سلامة العزل واستقرار تشغيل الجهاز.
4. مستوى التلوث: المستوى 2، يمكنه مقاومة الغبار الخارجي، الحطام والتلوث الطفيف. مناسب لبيئات التركيب الداخلي النظيفة وسيناريوهات توزيع الطاقة الخارجية العامة. لسيناريوهات التلوث الصناعي الخاص والتلوث الشديد، يمكن تخصيص تصميمات معززة لمقاومة الغبار، مقاومة التآكل ومقاومة التلوث للتكيف مع السيناريوهات الخاصة مثل المناطق الصناعية الكيميائية.
5. زاوية التركيب: ≤5°، يمكن تركيبه بثبات على الأرض أو الدعامات أو الأساسات الجاهزة الخارجية. مناسب لتخطيطات التركيب القياسية مثل المحولات الصندوقية الخارجية وغرف التوزيع الداخلية، ويلبي احتياجات تركيب مشاريع الشبكات الكهربائية الجديدة والتجديدية، مع تركيب مريح وثابت.
6. البيئة: يمكن تركيبه في الأماكن المغلقة/المفتوحة (التركيب الخارجي يتطلب ترقية حماية مخصصة). خالٍ من الغازات المسببة للتآكل والغبار الموصل ومخاطر الاشتعال والانفجار، ويمكنه مقاومة الاهتزازات الخفيفة وتأثير الرياح. مستوى الضوضاء الإجمالي أقل من 50 ديسيبل، يعمل بهدوء دون التأثير على البيئة المحيطة، مناسب لسيناريوهات توزيع الطاقة غير المراقبة. يمكن استخدامه بشكل طبيعي في المناطق التي لا تتجاوز شدة الزلازل 8 درجات.
المعايير الفنية
العنصر | وحدة | المعلمة |
الجهد المقنن | كيلو فولت | 10 (جهد مقنن 12 كيلوفولت، متوافق مع معيار GB/T 11022) |
التردد المقنن | هرتز | 50 |
التيار المقنن | A | 630، 1250 (قابل للتخصيص، 630 أمبير هو السائد) |
تيار القصر | كيلو أمبير | 20، 25 (قابل للتخصيص لتلبية احتياجات حماية القصر لشبكات توزيع الطاقة المختلفة) |
فئة الحماية | — | IP30/IP40 (حماية أساسية داخلية/خارجية)، قابل لتخصيص حماية خارجية IP67 |
مستوى العزل | — | جهد تحمل التردد الكهربائي 42 كيلوفولت/دقيقة، جهد تحمل الصواعق 75 كيلوفولت (متوافق مع معيار GB/T 11022) |
وسط العزل | — | إطفاء القوس بالتفريغ + هواء جاف/نيتروجين (صديق للبيئة)، غاز SF6 قابل للتخصيص، معدل التسرب <0.1%/سنة |
مادة الخزانة | — | ألواح فولاذية مدرفلة على البارد عالية الجودة (متوافقة مع معيار GB/T 708)، معالجة فوسفات + رش إلكتروستاتيكي |
الأبعاد الكلية (عرض×عمق×ارتفاع) | مم | 800×1000×2200، 1000×1000×2200 (قابل للتخصيص، حجم مضغوط) |
طريقة التركيب | — | قائم على الأرض، مثبت مسبقًا في الهواء الطلق (متوافق مع حامل 19 بوصة) |
المعيار التنفيذي | — | DL/T 404-91، GB/T 11022-1999، GB/T 4208، GB 16926-1997 |
ميزات المنتج
1. معزول ومغلق بالكامل، آمن وموثوق: يعتمد تصميمًا هيكليًا معزولًا ومغلقًا بالكامل، حيث يتم تغليف جميع الأجزاء الحية ذات الجهد العالي بمواد عازلة عالية الجودة، مما يعزل بشكل فعال تسرب الغبار الخارجي والتكثيف والحيوانات الصغيرة والملوثات، مما يحسن بشكل كبير أداء العزل للمعدات، ويتجنب مخاطر السلامة المحتملة مثل التسرب الكهربائي والدوائر القصيرة. يمكن أن يصل مستوى الحماية إلى IP40، ويمكن أن يصل الطراز الخارجي المخصص إلى IP67، وهو مناسب لمختلف البيئات الداخلية والخارجية المعقدة؛ تعتمد المكونات الأساسية لإطفاء القوس تقنية إطفاء القوس بالفراغ، مع أداء ممتاز في إطفاء القوس، وفتح وإغلاق موثوق، بدون تسرب للقوس، وتشغيل آمن. في الوقت نفسه، يمكن تجهيزه بوسيط عزل هواء جاف/نيتروجين صديق للبيئة، بما يتماشى مع هدف "الكربون المزدوج"، ليحل محل غاز SF6 التقليدي، مع معدل تسرب أقل من 0.1% سنويًا، وصديق للبيئة وآمن.
2. تصميم معياري، تكيف مرن: يعتمد التصميم المعياري، مما يتيح تكوين وحدات وظيفية مختلفة بمرونة مثل وحدة الإدخال، ووحدة الإخراج، ووحدة القياس، ووحدة الجهد الكهربائي (PT)، ووحدة التأريض، ودمجها حسب الحاجة، مع التكيف مع أنماط توزيع الطاقة المختلفة مثل إمداد الطاقة بالشبكة الحلقية وإمداد الطاقة الطرفية، لتلبية الاحتياجات المتنوعة لمشاريع البناء الجديد والتجديد لشبكات توزيع الجهد 10 كيلوفولت؛ تتميز الخزانة بحجم مضغوط ومساحة أرضية صغيرة، مما يوفر أكثر من 30% من المساحة مقارنة بالمفاتيح الكهربائية التقليدية، ومناسبة بشكل خاص للمساحات المحدودة مثل المجمعات السكنية والمباني العالية ونقاط توزيع الطاقة الخارجية، مع سهولة التركيب.
3. حماية متعددة، حماية دقيقة: دمج آلية حماية كاملة، يتمتع بوظائف مثل حماية الدارة القصيرة، حماية الحمل الزائد، حماية الأرض، حماية الجهد الزائد وحماية الجهد المنخفض. تتطابق المكونات الأساسية مع الصمامات عالية الجهد ومفاتيح الحمل، مما يمكنه قطع تيار العطل بسرعة، ومنع توسع العطل، وضمان سلامة شبكة توزيع الطاقة والمعدات؛ وهو مزود بأجهزة قفل ميكانيكية وكهربائية لتحقيق قفل مفاتيح الفتح والإغلاق والأرض، وتجنب حوادث السلامة الناتجة عن التشغيل الخاطئ، وتوحيد عملية التشغيل، وتحسين السلامة بشكل كبير، وهو متوافق مع متطلبات التشغيل الآمن لمعدات توزيع الطاقة عالية الجهد.
4. التشغيل والصيانة الذكية، مريحة وفعالة: دمج وحدة المراقبة الذكية، مزودة بشكل قياسي بواجهة RS485/CAN bus، ودعم بروتوكول Modbus RTU/TCP، يمكنها الاتصال بسلاسة بنظام أتمتة توزيع الطاقة، وتحقيق وظائف "التحكم عن بُعد الثلاثية" (القياس عن بُعد، الإشارات عن بُعد، التحكم عن بُعد)، وعرض المعلمات مثل الجهد والتيار والطاقة وحالة تشغيل المعدات عن بُعد، واستقبال معلومات الإنذار بالأعطال وتحديد مواقعها، مما يسهل على موظفي التشغيل والصيانة حل المشكلات بسرعة؛ اللوحة مزودة بشاشة عرض عالية الدقة، تعرض بشكل بديهي معلمات تشغيل المعدات ورموز الأعطال، وتدعم التشغيل الميداني وضبط المعلمات. في الوقت نفسه، يتمتع الجهاز بتصميم خالٍ من الصيانة، مما يقلل بشكل كبير من تكرار الفحص وتكاليف التشغيل والصيانة، ويتكيف مع سيناريوهات توزيع الطاقة غير المراقبة.
5. مواد ممتازة، متينة: الخزانة مصنوعة من صفائح فولاذية مدرفلة على البارد عالية الجودة (متوافقة مع معيار GB/T 708)، ومعالجة بعملية الفسفرة والرش الكهروستاتيكي، مع مقاومة للتآكل، ومقاومة للصدأ، ومقاومة للاهتراء، وقوة ميكانيكية عالية، مما يمكنها من مقاومة الاهتزازات الطفيفة، وتأثير الرياح، والظروف البيئية القاسية في الهواء الطلق؛ المكونات الداخلية مختارة من مكونات الجهد العالي من العلامات التجارية الرائدة مثل Chint وDelixi، مع أداء مستقر، ومعدل فشل منخفض، وأداء عزل ممتاز. عمر خدمة المكونات الأساسية يتجاوز 15 عامًا، ويمكن أن يصل عمر الخدمة الإجمالي للجهاز بأكمله إلى 20 عامًا، مما يقلل من تكاليف استبدال المعدات وصيانتها، ويخفض استثمارات تشغيل توزيع الطاقة.
6. متوافق ومعياري، قابل للتكيف على نطاق واسع: يتبع بدقة المعايير الوطنية والصناعية مثل DL/T 404-91 وGB/T 11022-1999، ويحصل على شهادات موثوقة مثل CCC وISO9001، أداء المنتج يلبي معايير شراء التوزيع الكهربائي لشبكة الدولة، ويمكنه اجتياز قبول مشاريع الطاقة الكهربائية بسلاسة؛ وهو مناسب لمختلف السيناريوهات مثل شبكات التوزيع الحضرية بجهد 10 كيلوفولت، والمناطق الصناعية، والمجمعات السكنية، ومحطات الطاقة الشمسية، ويمكن استخدامه كوحدة إمداد طاقة الشبكة الحلقية ومعدات طرفية، لتحمل وظائف التوزيع والتحكم والحماية، والتكيف مع هياكل التوزيع المختلفة واحتياجات الأحمال، مع تنوع كبير.
7. تشغيل مريح، تركيب فعال: يعتمد وضع التشغيل المزدوج اليدوي/الكهربائي، حيث يكون التشغيل خفيفًا ومرنًا، وإحساس الفتح والإغلاق مريح، ويمكن تحقيق عملية فتح وإغلاق سريعة؛ الخزانة مصممة بشكل معقول، والأسلاك موحدة، والأسلاك مريحة. لا حاجة إلى ضبط معقد أثناء التركيب، ويمكن إكمال التركيب والتشغيل بسرعة؛ يدعم التوصيل المتوازي لعدة خزانات، مما يسهل التوسع دون الحاجة إلى تحويل شامل، ويلبي احتياجات نمو الحمل في شبكة التوزيع، ويتكيف مع مشاريع تجديد وترقية شبكة التوزيع، ويقصر دورة بناء المشروع.
القيمة الأساسية
1. توفير حل توزيع طاقة عالية الجهد 10 كيلو فولت آمن ومستقر لتحقيق توزيع الطاقة الكهربائية والتحكم فيها وحمايتها، وضمان استمرارية تشغيل شبكة التوزيع، وتجنب انقطاع التيار الكهربائي الناتج عن أعطال المعدات، وتقليل الخسائر الاقتصادية، وتحسين موثوقية إمداد الطاقة لشبكة التوزيع.
2. التصميم المعزول بالكامل والمحكم الإغلاق مع آليات حماية متعددة يعزز بشكل كبير سلامة تشغيل المعدات، ويتجنب مخاطر السلامة المحتملة مثل التشغيل الخاطئ والتسرب والتيار القصير، ويضمن سلامة الأفراد المشغلين والصيانة وسلامة معدات شبكة التوزيع.
3. التصميم المعياري والمدمج يتكيف بمرونة مع مختلف سيناريوهات التوزيع والاحتياجات الوظيفية، ويسهل التركيب والتوسع، مما يقلل من الاستثمار الأولي وتكاليف التعديل اللاحقة، ويتكيف مع مشاريع شبكات التوزيع الجديدة والتجديدية.
4. التصميم الذكي للمراقبة والصيانة الخالية من الصيانة يقلل من تكاليف التشغيل والصيانة، ويحسن كفاءة التشغيل والصيانة، ويحقق التشغيل غير المراقب والصيانة الوقائية لشبكة توزيع الطاقة، ويقلل من عبء العمل في الفحص اليدوي، ويستجيب بسرعة لمعالجة الأعطال.
5. وسيط العزل الصديق للبيئة والتصميم الموفر للطاقة يتوافقان مع هدف "الكربون المزدوج"، ويقللان من التلوث البيئي، وفي الوقت نفسه يقللان من استهلاك الطاقة للمعدات، مما يساهم في التحول الأخضر ومنخفض الكربون لشبكة توزيع الطاقة.
6. الامتثال للمعايير الصناعية الوطنية ومواصفات شراء شبكة الكهرباء، مع تصميم متوافق، يمكنه اجتياز قبول هندسة الطاقة بسلاسة، والتكيف مع مختلف مشاريع توزيع الطاقة بجهد 10 كيلو فولت، والمساعدة في بناء وتحول الرقمي لشبكات توزيع الطاقة الذكية.
مزايا لدينا
1. اختيار سريع وتسعير، الإلمام بمتطلبات سيناريوهات توزيع الطاقة بجهد 10 كيلو فولت، والخبرة العميقة في البحث والتطوير والإنتاج لسلسلة خزانات الشبكة الحلقية HXGN. وفقًا لهيكل شبكة توزيع الطاقة للمستخدم، وحجم الأحمال، وبيئة التركيب، يمكننا تقديم حلول مخصصة لتتناسب بدقة مع احتياجات السيناريوهات المختلفة مثل المجمعات السكنية والمناطق الصناعية ومحطات الطاقة الشمسية.
2. إنتاج موحد، تعتمد المكونات الأساسية تقنية إطفاء القوس الكهربائي بالفراغ ومكونات من العلامات التجارية الرائدة، مع الالتزام الصارم بالمعايير الوطنية والصناعية، وعمليات إنتاج متقدمة، وفحص جودة شامل لكامل العملية، وأسرع وقت تسليم هو 20 يوم عمل، مما يضمن تقدم بناء مشاريع شبكات توزيع الطاقة.
3. دعم فني كامل العملية: التركيب والتشغيل، التدريب على التشغيل والصيانة، الصيانة بعد البيع، تقديم إرشادات تشغيل وصيانة خاصة للمعدات لحل مشاكل تشغيل وتركيب المعدات بسرعة.
4. حاصل على شهادات موثوقة مثل CCC وISO9001، متوافق مع معايير شراء توزيع الطاقة لشركة الشبكة الوطنية، جودة المنتج مضمونة، والتشغيل مستقر وموثوق. تم تطبيقه بنجاح في العديد من مشاريع توزيع الطاقة الحضرية بجهد 10 كيلو فولت، ومشاريع المناطق الصناعية والمجمعات السكنية، ويتمتع بسمعة طيبة.
5. يمكن تخصيص حجم الخزانة، الوحدات الوظيفية، مستوى الحماية، وسيط العزل ووظائف المراقبة حسب الطلب، مع قدرة تكيف أقوى، لتلبية احتياجات توزيع الطاقة المختلفة بجهد 10 كيلو فولت، مع مراعاة التطبيق العملي والسلامة والاقتصاد.
دليل الطلب
يرجى تقديم المعلومات التالية عند تقديم الطلب:
1. سيناريو الاستخدام (إنشاء/تجديد شبكة توزيع الطاقة، منطقة سكنية/منطقة صناعية، إلخ)، الجهد المقنن، التيار المقنن، ومتطلبات تيار القصر.
2. متطلبات تكوين الوحدة الوظيفية (وحدات الدخول/الخروج/القياس/محول الجهد، إلخ)، وما إذا كانت هناك حاجة إلى وضع إمداد الطاقة بشبكة حلقية أو طرفية.
3. طريقة التركيب (داخلي/خارجي)، مستوى الحماية، ومتطلبات حجم الخزانة، وما إذا كان من الضروري التكيف مع مساحة تركيب محددة.
4. متطلبات وظيفة المراقبة (ما إذا كانت هناك حاجة إلى الاتصال عن بُعد، إنذار الأعطال، تحديد موقع الأعطال، وظائف "التحكم عن بُعد الثلاثية"، إلخ) ووضع التشغيل (يدوي/كهربائي).
5. بيئة الاستخدام (درجة حرارة منخفضة/رطوبة عالية/ارتفاع عالٍ/تلوث شديد، إلخ) ومتطلبات مخصصة مثل وسيط العزل (غاز صديق للبيئة/SF6) والنسخ الاحتياطي الزائد.
