نظرة عامة على المنتج

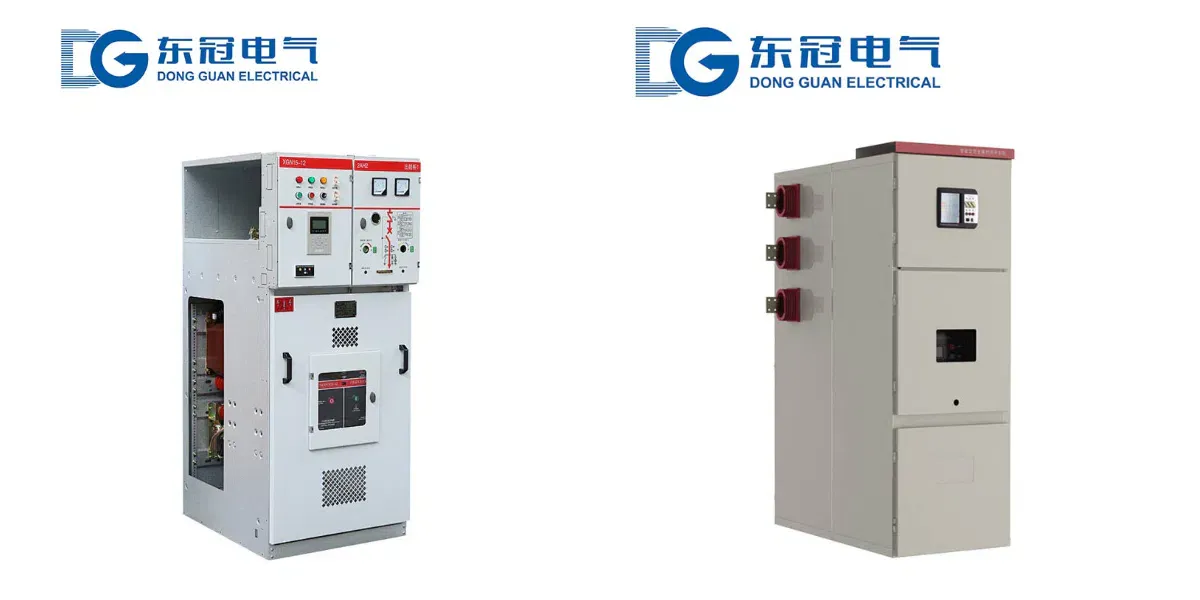

مفاتيح الجهد المتوسط 6.6 كيلوفولت المغلقة بالمعدن هي مجموعة توزيع طاقة متكاملة عالية الجهد داخلية، مناسبة لأنظمة طاقة تيار متردد ثلاثي الأطوار بتردد 50 هرتز، ونظام قضيب واحد 6.6 كيلوفولت ونظام قضيب واحد مقسم. تُستخدم على نطاق واسع في أماكن توزيع الجهد المتوسط والعالي مثل محطات الطاقة، والمحطات الفرعية، ومؤسسات التعدين والصناعة، والمباني العالية، ومراكز البيانات، والصناعات البتروكيماوية والمعدنية. تُستخدم بشكل أساسي لاستقبال الطاقة، وتوزيعها، والتحكم فيها، وحمايتها ومراقبتها، ويمكنها التكيف مع ظروف العمل المختلفة مثل بدء تشغيل المحركات عالية الجهد، وتعويض القدرة التفاعلية، والتحكم في محولات التوزيع.
يتبنى المنتج هيكلًا معدنيًا مغلفًا قابلًا للسحب مع مكونات أساسية عالية الجودة، ويتميز بقفل متكامل للوقاية الخماسية، وعزل آمن، وقابلية تبادل قوية، وصيانة مريحة، وتشغيل موثوق، ومقاومة ممتازة للدوائر القصيرة. يتوافق مع المعايير الوطنية والصناعية بما في ذلك GB/T 3906 وGB/T 11022 وIEC 62271-200 وDL/T 404، وقد اجتاز اختبارات النوع وشهادة CCC، مع أداء مستقر لتلبية متطلبات التشغيل الصارمة لأنظمة توزيع الطاقة ذات الجهد المتوسط والعالي 6.6 كيلو فولت.
بيئة التشغيل
1. درجة الحرارة المحيطة: -15 درجة مئوية إلى +40 درجة مئوية، متوسط درجة الحرارة لمدة 24 ساعة ≤ +35 درجة مئوية
2. التركيب الداخلي، الارتفاع ≤1000 متر (قابل للتخصيص حتى 2000 متر لظروف العمل الخاصة)
3. الرطوبة النسبية: المتوسط اليومي ≤95%، المتوسط الشهري ≤90%، يلزم اتخاذ تدابير مضادة للتكثف
4. شدة الزلازل: لا تزيد عن 8 درجات
5. ميل التركيب: الميل عن المستوى الرأسي ≤5°
6. موقع التركيب: خالٍ من مخاطر الحريق والانفجار، والتلوث الشديد، والتآكل الكيميائي، والاهتزاز والصدمات الشديدة، وبعيدًا عن التداخل الكهرومغناطيسي القوي
المعايير الفنية
العنصر | وحدة | المعلمة |
الجهد المقنن | كيلو فولت | 6.6 |
جهد العزل المقنن | كيلو فولت | 12 |
التردد المقنن | هرتز | 50 |
التيار المقنن للقضيب الرئيسي | A | 630/1250/1600/2000/2500 |
تيار التحمل القصير المقنن (4 ثوانٍ) | كيلو أمبير | 16/20/25/31.5/40 |
تيار التحمل الذروي المقنن | كيلو أمبير | 40/50/63/80/100 |
جهد تحمل التردد الكهربائي لمدة دقيقة واحدة | كيلو فولت | بين الأطوار/الأرض 42؛ فاصل القطع 48 |
جهد التحمل للصواعق | كيلو فولت | بين الأطوار/الأرض 75؛ فاصل القطع 85 |
فئة الحماية | — | الغلاف الخارجي IP4X، داخل الحجرة IP2X |
الأبعاد الكلية (عرض×عمق×ارتفاع) | مم | 800/1000×1500/1650×2200/2300 |
المعيار التنفيذي | — | GB/T 3906، GB/T 11022، IEC 62271-200، DL/T 404 |
ميزات المنتج
1. هيكل مدرّع وسطي التثبيت بمستوى أمان عالٍ: تصميم مدرّع مغلق بالكامل من المعدن، وعربة قواطع كهربائية وسطية التثبيت تتيح السحب السريع للصيانة. لا تتداخل الوحدات الوظيفية مع بعضها البعض، مما يضمن بشكل فعال توزيع الطاقة الكهربائية بجهد 6.6 كيلو فولت (متوسط وعالي الجهد) بشكل مستقر ومستمر، ويقلل من خسائر انقطاع التيار الكهربائي.
2. قفل متكامل بخمسة موانع لمنع التشغيل الخاطئ: الالتزام الصارم بمواصفات تصميم الموانع الخمسة، مع وظائف منع إغلاق/فتح قواطع التيار بشكل خاطئ، ومنع دفع/سحب العربة تحت الحمل، ومنع إغلاق مفتاح التأريض مع وجود تيار كهربائي، ومنع نقل الطاقة عند إغلاق مفتاح التأريض، ومنع دخول الحجرات الحية. يحمي بشكل كامل سلامة الأفراد والمعدات ويقلل من مخاطر التشغيل الخاطئ.
3. تصميم حجيرات مستقلة مع قدرة قوية على التحكم في الأعطال: تنقسم الخزانة إلى حجيرة القضبان، حجيرة قاطع الدائرة، حجيرة الكابلات وحجيرة الأجهزة. كل حجيرة معزولة بشكل مستقل ومجهزة بقناة تخفيف ضغط خاصة، مما يمكن من كبح انتشار القوس الكهربائي بشكل فعال، والتحكم السريع في نطاق العطل، وتحسين موثوقية تشغيل النظام.
4. قابلية تبادل قوية وصيانة مريحة: عربات قواطع الدائرة وعربات العزل من نفس المواصفات قابلة للتبادل عالميًا، مما يتيح التشغيل مع إغلاق الباب والصيانة الأمامية. تدعم التركيب على الحائط والتركيب ظهرًا لظهر، مما يبسط عملية البناء بشكل كبير ويقلل من تكلفة الصيانة وعبء العمل.
5. ثبات ديناميكي وحراري ممتاز، مناسب لظروف العمل ذات الجهد المتوسط والعالي: تصميم محسّن لقضبان التوزيع وقوة هيكل الخزانة، مواد موصلة عالية القوة، ارتفاع منخفض في درجة الحرارة ومقاومة قوية للدوائر القصيرة. يمكنه التكيف بثبات مع تشغيل التيار العالي والجهد المتوسط والعالي 6.6 كيلوفولت لفترة طويلة ومع مختلف سيناريوهات توزيع الطاقة المعقدة.
6. مقاومة للتآكل، متينة وطويلة العمر الافتراضي: الخزانة مصنوعة من صفائح الألومنيوم والزنك عالية الجودة أو صفائح الفولاذ المدرفلة على البارد، ومعالجة بواسطة التصنيع باستخدام الحاسب الآلي الدقيق، والفوسفات، والرش الكهروستاتيكي للبلاستيك. تتميز بقوة عالية، مقاومة للأكسدة، مقاومة للتآكل ومقاومة للشيخوخة، مناسبة لمختلف بيئات توزيع الطاقة ذات الجهد المتوسط والعالي وإطالة العمر الافتراضي.
مزايا لدينا
1. استجابة سريعة للعروض، وتقديم خدمات تصميم كهربائي أولي/ثانوي احترافي، وتحسين أنظمة واستشارات فنية لتلبية متطلبات سيناريوهات توزيع الطاقة 6.6 كيلو فولت.
2. تشغيل خط إنتاج موحد، دورة تسليم قصيرة، دعم الطلبات العاجلة، إمكانية تخصيص مواصفات خاصة حسب احتياجات العملاء للتكيف مع سيناريوهات توزيع الطاقة المختلفة.
3. دعم فني كامل العملية: التركيب والتشغيل، التدريب على الصيانة والتشغيل، الصيانة بعد البيع، تقديم إرشادات صيانة خاصة للمعدات لحل مشاكل التشغيل والتركيب بسرعة.
4. مجموعة كاملة من الشهادات، بما في ذلك CCC، ISO، تقارير اختبار النوع وغيرها من الشهادات الموثوقة، لضمان الجودة والامتثال للمعايير الوطنية والصناعية ذات الصلة.
5. نظام إدارة الجودة الصارم، التحكم الكامل في العملية من شراء المواد الخام، الإنتاج والمعالجة إلى فحص المنتج النهائي، مما يضمن استقرار أداء المنتج لتلبية متطلبات تشغيل نظام توزيع الطاقة 6.6 كيلو فولت.
دليل الطلب
يجب تقديم المستندات التالية للطلب:
1. مخطط نظام الدائرة الرئيسية، المخطط التخطيطي الثانوي، مخطط الأسلاك ومتطلبات منطق التحكم لتوضيح متطلبات التكيف مع سيناريوهات توزيع الطاقة بجهد 6.6 كيلو فولت.
2. رسم تخطيطي للخزانة، مخطط غرفة توزيع الطاقة ورسم تخطيطي للمقطع العرضي لتسهيل تحسين خطة التركيب.
3. طريقة الدخول والخروج (كابل/هوائي)، متطلبات توصيل القضبان، مسافة تركيب الخزانة وطريقة التثبيت.
4. المعلمات الرئيسية مثل النموذج، التيار المقنن وتيار القطع القصير للمكونات الأساسية مثل قواطع الدائرة ومفاتيح العزل للتكيف مع ظروف التشغيل بجهد 6.6 كيلو فولت.
5. يجب شرح والتفاوض مسبقًا على متطلبات البيئة الخاصة (الارتفاع العالي، مقاومة التآكل، مقاومة الانفجار، إلخ) ومتطلبات الوظائف الخاصة لضمان تكيف المنتج مع السيناريو.
