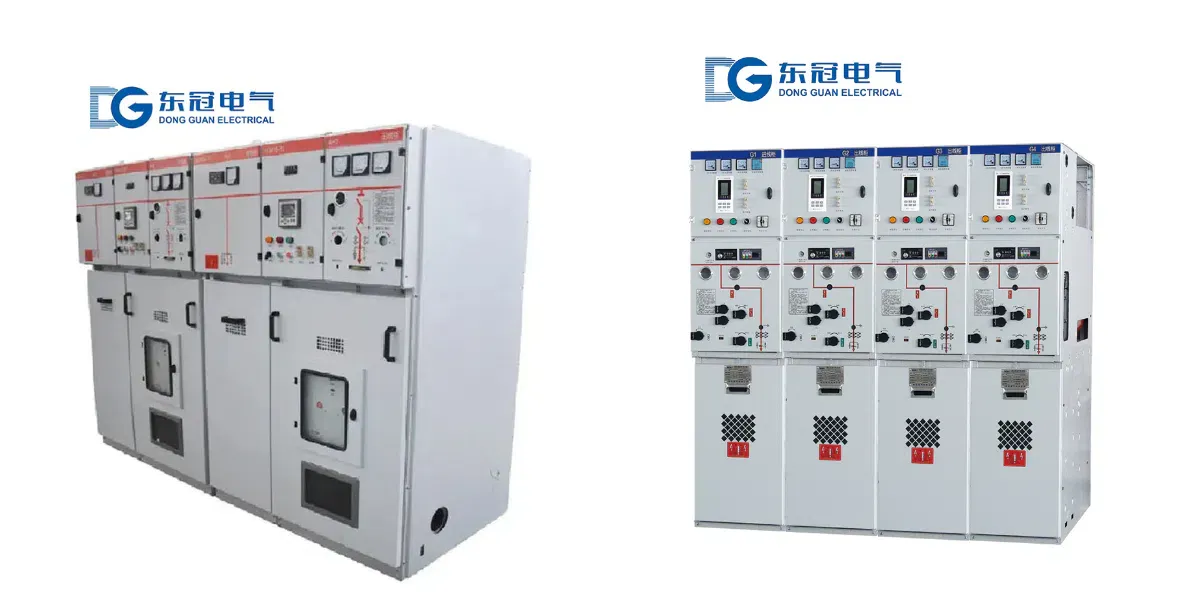

مقدمة المنتج

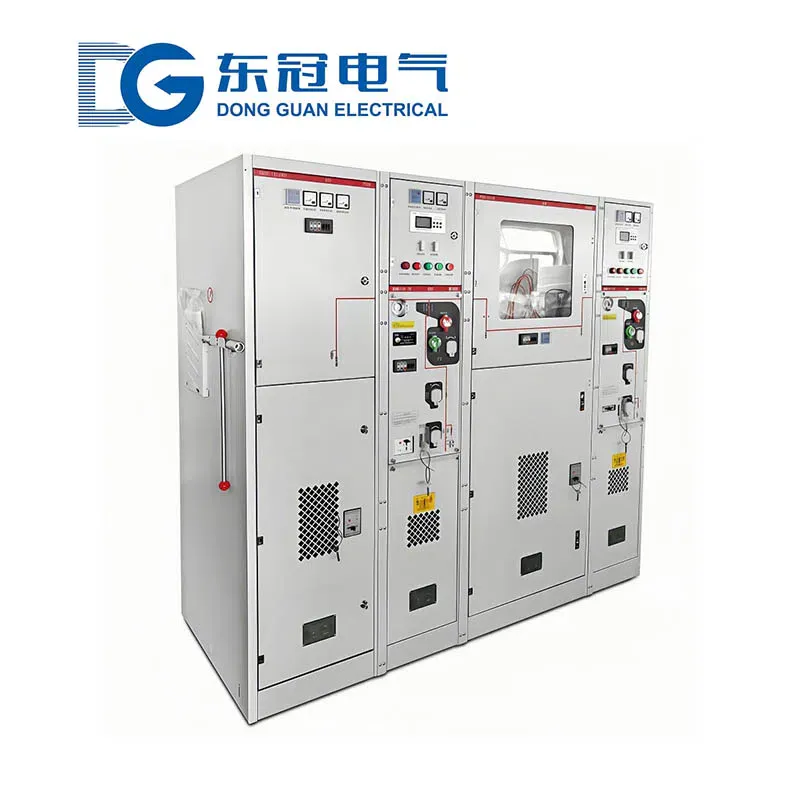

تم تصميم وحدة الحلقة الرئيسية المعزولة بغاز SF6 بجهد 10 كيلوفولت لأنظمة توزيع الطاقة متوسطة الجهد في المنشآت الصناعية والمباني التجارية والمجمعات السكنية وشبكات المرافق. تعمل بجهد 10 كيلوفولت وتردد 50 هرتز، وتوفر وظائف التبديل والعزل والتوزيع لدعم إمداد الطاقة الموثوق.
تتميز المعدات بهيكل مدمج مع تركيب مكونات التبديل الرئيسية داخل حجرة محكمة الإغلاق معزولة بالغاز. يتيح تصميمها المعياري الجمع بين وحدات وظيفية مختلفة وفقًا لمتطلبات المشروع، مما يجعلها مناسبة لشبكات التوزيع التقليدية وتطبيقات توزيع الطاقة الذكية.
مع خيارات التكوين المرنة وميزات السلامة المدمجة، توفر وحدة الحلقة الرئيسية هذه حلاً عمليًا لتوسيع شبكة التوزيع وتجديدها وتطوير البنية التحتية.
التطبيقات وخيارات التكوين
يمكن استخدام وحدة الربط المعزولة بالغاز 10kV في مجموعة متنوعة من مشاريع التوزيع ذات الجهد المتوسط:
- شبكات توزيع المرافق: تدعم تبديل المغذيات، وتقسيم الشبكة، وتحديث شبكات التوزيع.
- المنشآت الصناعية: توفر ترتيبات مغذيات الجهد المتوسط للمصانع ومرافق التصنيع والمجمعات الصناعية.
- المشاريع التجارية والسكنية: مناسبة لأنظمة التوزيع في المباني المكتبية ومراكز التسوق والمجتمعات السكنية.
- مرافق البنية التحتية: يمكن النظر فيها للمشاريع البلدية وأنظمة الطاقة المرتبطة بالسكك الحديدية ومرافق التعدين ومنشآت حقول النفط، وفقًا لمتطلبات الموقع.
قد تشمل التكوينات المتاحة مغذيات حلقية داخلة وخارجة، ووحدات حماية المحولات، وأقسام القياس، ووحدات وظيفية أخرى. وينبغي تحديد الترتيب النهائي وفقًا للمخطط أحادي الخط ومتطلبات الحماية واستراتيجية التشغيل للمشروع.
الميزات والفوائد التقنية الرئيسية
تصميم معزول بالغاز ومحكم الإغلاق
دائرة التبديل الرئيسية موضوعة داخل حجرة محكمة الإغلاق مملوءة بغاز العزل SF6. يساعد هذا الهيكل على حماية المكونات الداخلية من الغبار والرطوبة ويقلل التعرض للظروف البيئية الخارجية. معدل تسرب الغاز السنوي المحدد هو ≤0.1%.
التشابك الميكانيكي
نظام التشابك الميكانيكي مصمم لمنع تسلسلات التبديل المحظورة ودعم إجراءات التشغيل الآمنة. يعتمد ترتيب التشابك الفعلي على تكوين المعدات المختار.
البناء المعياري
تسمح الوحدات الوظيفية المعيارية بتركيبات مرنة من مغذيات الدخول ومغذيات الخروج وحماية المحولات ووظائف القياس. يساعد ذلك على تكييف المعدات مع تخطيطات توزيع مختلفة.
الحاوية الواقية
يمكن تصنيع الخزانة من الفولاذ المقاوم للصدأ أو صفائح الفولاذ المطلية بالزنك والألومنيوم. تتوفر درجات حماية للخزانة IP43 أو IP54، بينما حجرة الغاز المحكمة الإغلاق محددة بـ IP67.
خيارات المراقبة الذكية
مع أجهزة التحكم الثانوية المتوافقة، يمكن لوحدة الحلقة الرئيسية دعم مراقبة الحالة عن بُعد والقياس والإشارة إلى الأعطال والتشغيل عن بُعد. ينبغي اختيار واجهات الاتصال وفقًا لنظام الأتمتة الخاص بالمشروع.
تركيب مدمج
يساعد التصميم المتكامل في تقليل متطلبات مساحة التركيب. يمكن أن يبسط التجميع والفحص في المصنع عملية التركيب في الموقع، وفقًا لمخططات التركيب المعتمدة وإجراءات التشغيل التجريبي.
المواصفات الفنية
| المعامل | المواصفات |
الجهد المقنن | ١٠ كيلوفولت |
التردد المقنن | ٥٠ هرتز |
التيار المقنن | ٦٣٠ أمبير |
تيار التحمل المقنن قصير المدة | ٢٠ كيلوأمبير أو ٢٥ كيلوأمبير لمدة ثانية واحدة |
تيار التحمل المقنن للذروة | ٥٠ كيلوأمبير أو ٦٣ كيلوأمبير |
جهد التحمل عند تردد القدرة | ٤٢ كيلوفولت لمدة دقيقة واحدة |
جهد التحمل لنبضة الصاعقة | ٧٥ كيلوفولت |
وسط عازل | سداسي فلوريد الكبريت |
معدل تسرب الغاز السنوي | ≤0.1% |
ترتيب التبديل | مفتاح حمل ثلاثي المواضع، حسب التكوين |
تصنيف حماية الخزانة | IP43 / IP54 |
درجة حماية حجرة الغاز | IP67 |
عمر التشغيل الميكانيكي | ≥10,000 عملية |
مادة الخزانة | فولاذ مقاوم للصدأ / صفائح فولاذية مطلية بالزنك والألومنيوم |
نطاق درجة حرارة التشغيل القياسي هو من -25°C إلى +40°C، مع إمكانية توفر حلول مخصصة من -40°C إلى +55°C. ارتفاع التركيب القياسي يصل إلى 2,000م، بينما يمكن تقييم تصاميم خاصة لارتفاعات أعلى تصل إلى 4,000م.
يجب تأكيد المتطلبات الخاصة المتعلقة بالرطوبة ومقاومة التآكل ورذاذ الملح وحماية الحاوية وظروف التركيب أثناء التقييم الفني.
ملاحظة: يجب التحقق من المواصفات المذكورة مقابل ورقة بيانات الطراز النهائي والوثائق الفنية المعتمدة قبل الطلب.
الاختيار الهندسي ومتطلبات الجودة
يتطلب اختيار وحدة الربط الحلقي المناسبة تقييم النظام الكهربائي وبيئة التركيب وظروف تشغيل المشروع.
تشمل عوامل الاختيار الرئيسية التيار المقنن، ومستوى تحمل الدائرة القصيرة، وعدد المغذيات، وترتيب التبديل، وحماية المحول، ومتطلبات القياس، وواجهات الاتصالات. وبالنسبة للتركيبات في البيئات القاسية، ينبغي أيضًا مراعاة مادة الخزانة، ودرجة الحماية، ودرجة حرارة الجو المحيط، والارتفاع عن سطح البحر.
تشمل المعايير ذات الصلة المحددة لمجموعة المنتجات هذه جي بي تي ٣٩٠٦، وجي بي تي ١١٠٢٢، وآي إي سي ٦٢٢٧١، حيثما ينطبق ذلك على نوع المعدات وتكوينها المحدد. وينبغي للمشترين تأكيد المعايير المعمول بها، ووثائق اختبار النوع، وحالة الاعتماد، ومتطلبات المرافق المحلية للطراز المعروض بالتحديد.
بالنسبة للمشاريع الخارجية، يمكن أن تساعد المراجعة المبكرة للمخطط أحادي الخط والمواصفات الفنية في تقليل مراجعات التصميم وتحسين التنسيق بين مورد المعدات ومقاول الأعمال الكهربائية وفريق هندسة المشروع.
الحلول المخصصة وطلب عرض السعر
نوفر دعم التكوين لوحدات الحلقة الرئيسية المعزولة بالغاز 10kV وفقًا لمتطلبات المشروع. لإعداد عرض فني وعرض سعر مناسبين، يرجى مشاركة المعلومات التالية:
- جهد النظام والتردد والتيار المقنن المطلوب.
- متطلبات تحمل الدائرة القصيرة ومخطط الحماية.
- مخطط الخط الواحد وعدد المغذيات الداخلة والخارجة.
- متطلبات مغذي المحول والقياس والتأريض.
- ظروف التركيب الداخلي أو الخارجي وارتفاع الموقع ودرجة الحرارة المحيطة.
- درجة حماية enclosure المطلوبة وواجهات الاتصال ووظائف الأتمتة.
- بلد الوجهة والمعايير المعمول بها وجدول التسليم المتوقع.
بناءً على المعلومات المقدمة، يمكن لفريقنا تقييم التكوين المطلوب وتقديم عرض فني وعرض سعر وخطة تسليم مناسبة.
