نظرة عامة على المنتج

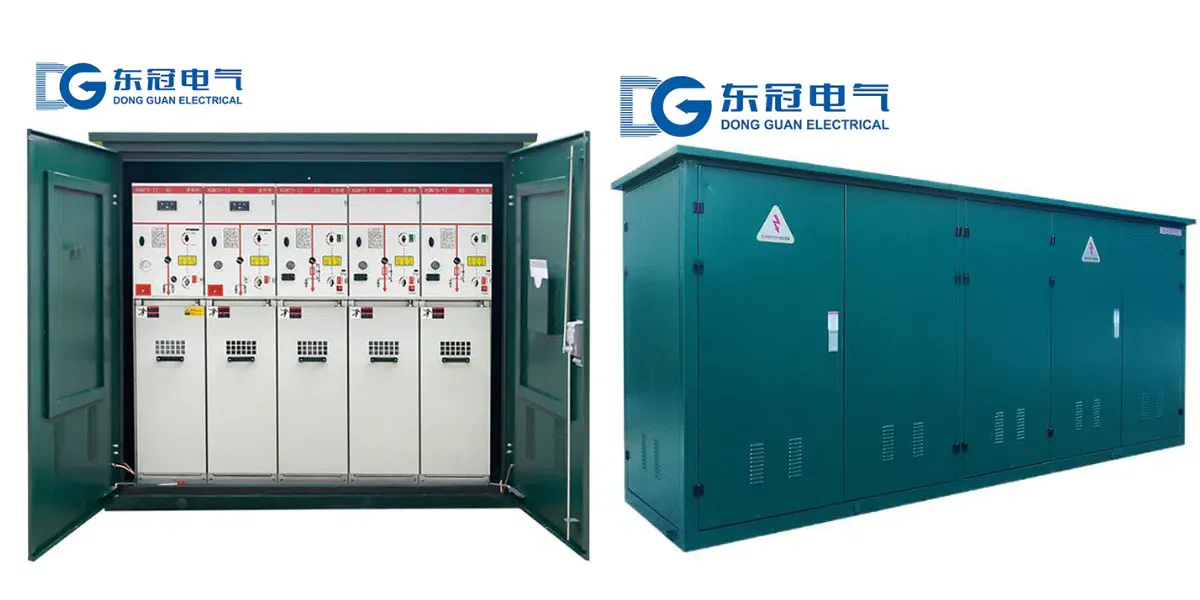

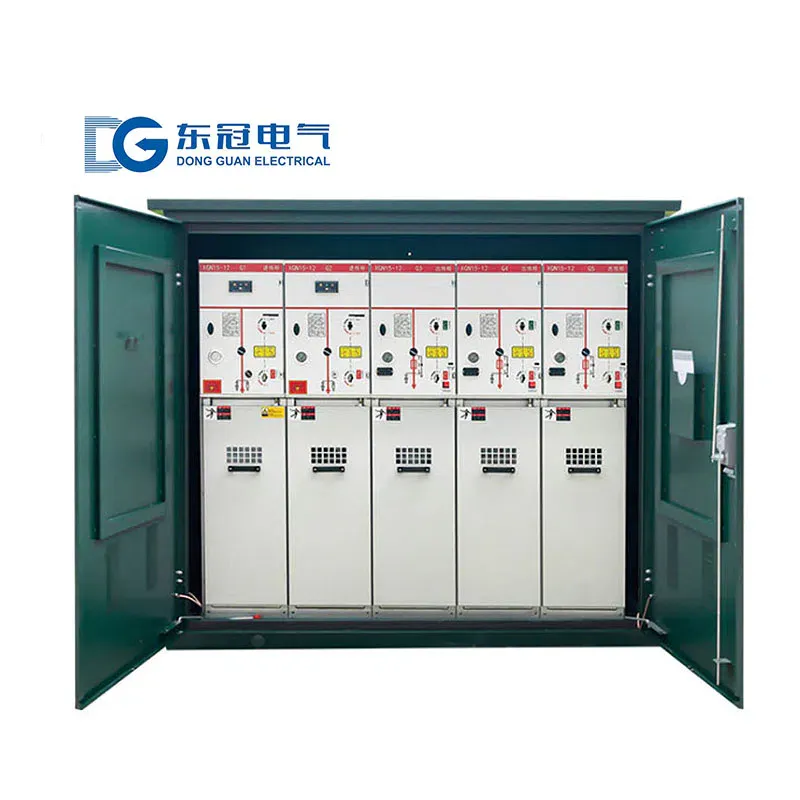

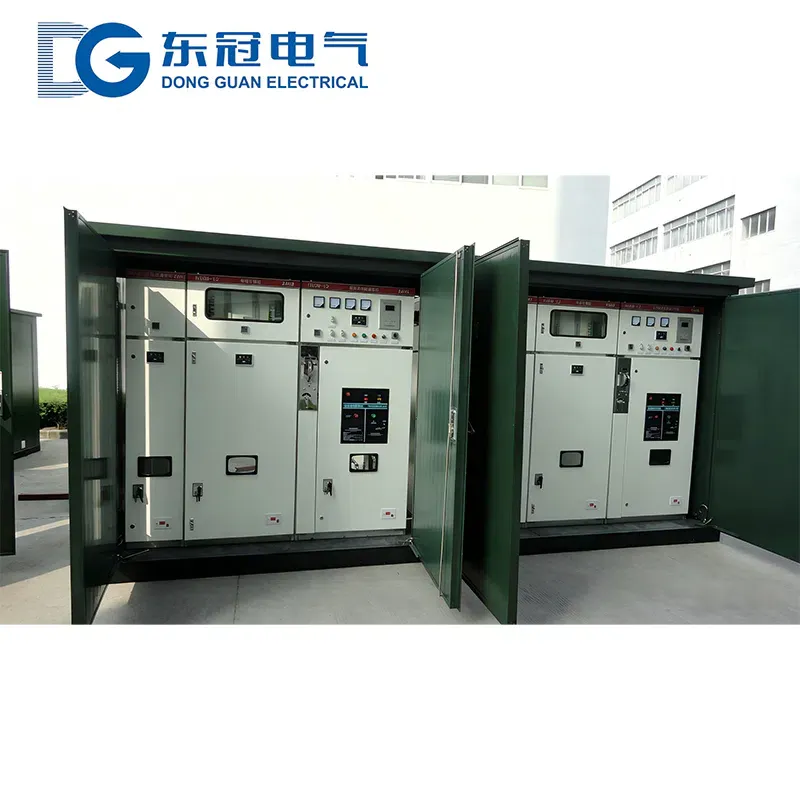

محطة التبديل الذكية الخارجية من النوع الصندوقي (وحدة الحلقة الرئيسية) هي جهاز توزيع طاقة متوسط الجهد مدمج وذكي مصمم خصيصًا لشبكات التوزيع الخارجية. وهي مناسبة لأنظمة إمداد الطاقة ذات الحلقة الخارجية بتردد 50 هرتز تيار متردد ثلاثي الأطوار وجهد مقنن 12 كيلوفولت، وتستخدم على نطاق واسع في أماكن التوزيع الخارجية مثل المجمعات السكنية الحضرية والمناطق الصناعية والمجمعات التجارية والطرق البلدية والنقل بالسكك الحديدية والموانئ والأرصفة وحقول النفط والمناجم وإعادة تأهيل شبكات الكهرباء. تقوم بشكل أساسي باستقبال الطاقة وتوزيعها والتحكم فيها وحمايتها ومراقبتها ومعالجة الأعطال بسرعة، مما يدعم بناء أتمتة شبكات التوزيع والشبكات الذكية.
يجمع المنتج بين وحدة التبديل الحلقية المعزولة بالكامل والمحكمة الإغلاق بغاز SF6، والطرف الذكي المدمج للجهدين الأولي والثانوي، والتحكم في درجة الحرارة وإزالة الرطوبة، والحماية من الصواعق، والتشابك الخماسي للوقاية، وغيرها من الوظائف. يعتمد هيكلاً معيارياً وقابلاً للتوسع وذا حماية عالية، مع مزايا الأمان والموثوقية وعدم الحاجة للصيانة والنشر السريع والذكاء العالي. يتوافق مع المعايير الوطنية والصناعية ومعايير شبكات الكهرباء مثل GB/T 3906 وGB/T 11022 وIEC 62271 وQ/GDW 11250.2، وقد اجتاز شهادة CCC والاختبارات النمطية. وهو المعدات الأساسية لتوزيع الطاقة في شبكات التوزيع المتوسطة الجهد الخارجية.
بيئة التشغيل
1. درجة الحرارة المحيطة: -25℃～+40℃، متوسط درجة الحرارة خلال 24 ساعة ≤+35℃， متاح التخصيص لظروف العمل القاسية من -40℃～+55℃
2. التركيب في الهواء الطلق، الارتفاع ≤2000م، متاح التخصيص حتى 4000م للسيناريوهات الخاصة
3. الرطوبة النسبية: المتوسط اليومي ≤95%، المتوسط الشهري ≤90%، مزود بنظام تدفئة مضاد للتكثيف وتهوية وتبريد
4. فئة التلوث: الفئة الثالثة، الفئة الرابعة المضادة للتلوث، متاح التخصيص المضاد للرذاذ الملحي والتآكل
5. ميل التركيب: ≤5° عن المستوى الرأسي
6. موقع التركيب: لا يوجد خطر حريق أو انفجار، لا اهتزازات قوية أو صدمات، لا غازات تآكلية، غبار أو غبار موصل، قابل للتكيف مع البيئات الخارجية القاسية مثل التعرض للشمس، المطر، الرياح والرمال
المعايير الفنية
العنصر | وحدة | المعلمة |
الجهد المقنن | كيلو فولت | 12 |
التردد المقنن | هرتز | 50 |
التيار المقنن | A | 630 |
تيار التحمل القصير المدى المقنن (1 ثانية) | كيلو أمبير | 20/25 |
تيار التحمل الذروي المقنن | كيلو أمبير | 50/63 |
جهد التحمل بتردد الطاقة (دقيقة واحدة) | كيلو فولت | 42 |
جهد التحمل للصواعق | كيلو فولت | 75 |
مفتاح تحميل/غرفة غاز SF6 | — | موضع ثلاثي، محكم الإغلاق بالكامل، معدل تسرب الغاز السنوي ≤0.1% |
فئة الحماية | — | الخزانة IP43/IP54، حجرة الغاز IP67 |
العمر الميكانيكي | مرات | ≥10000 |
الأبعاد الكلية (عرض×عمق×ارتفاع) | مم | 1200/1400×1000/1200×1600/1800 |
المعيار التنفيذي | — | GB/T 3906، GB/T 11022، IEC 62271 |
ميزات المنتج
1. معزول ومحكم الإغلاق بالكامل، بدون صيانة في الهواء الطلق
يتم إحكام إغلاق المفتاح الأساسي وقضبان التوصيل في خزان غاز من الفولاذ المقاوم للصدأ مملوء بغاز SF6 العازل، وتكون الأجزاء الحية محمية بالكامل من الغبار والرطوبة والأمطار والثلوج. يبلغ معدل تسرب الغاز السنوي للخزان ≤0.1%، مما يحقق صيانة طويلة الأمد بدون تدخل ويقلل بشكل كبير من تكاليف التشغيل والصيانة.
2. نظام تداخل كامل للوقاية الخماسية لضمان تشغيل أكثر أمانًا
مزود بتداخل ميكانيكي قسري مثالي لمنع الإغلاق/الفتح الخاطئ لمفتاح الحمل، ومنع التبديل مع الحمل، ومنع الإغلاق على الأرض عند وجود تيار، ومنع نقل الطاقة مع إغلاق مفتاح التأريض، ومنع دخول الحجرة الحية. التشغيل آمن وقابل للتحكم لضمان سلامة الأفراد والمعدات.
3. معياري وقابل للتوسع، بتكوين مرن
اعتماد وحدات نمطية قياسية، يمكنها الجمع بحرية بين وحدات الدخول الحلقي، والخروج الحلقي، والمغذي، ومحول الجهد، والقياس وغيرها، مع إمكانية توفير ما يصل إلى 8 دوائر فرعية، والتكيف مع أنماط التوصيل أحادية الحلقة، ومزدوجة الحلقة، والشعاعية وغيرها، مما يسهل التوسعة ويوفر قابلية تبادل عالية.
4. هيكل عالي الحماية، قابل للتكيف مع البيئات الخارجية القاسية
الخزانة مصنوعة من الفولاذ المقاوم للصدأ/صفائح الفولاذ المطلية بالألمنيوم والزنك، مع غطاء علوي مزدوج الطبقة، وموجه مائل للمياه، وعازل للماء محكم الإغلاق، مع أداء ممتاز ضد التآكل، والصدأ، وأشعة الشمس، والأمطار الغزيرة. يمكن أن يصل مستوى الحماية الكلي إلى IP43–IP54، وقوة ميكانيكية IK10، وعمر خدمة طويل.
5. دمج ذكي بين الجانبين الأولي والثانوي، وأتمتة شبكات التوزيع
مدمج مع المحطة الذكية DTU/FTU لتحقيق القياس عن بعد، والإشارات عن بعد، والتحكم عن بعد، واكتشاف الأعطال، وتحديد مواقع الأعطال، والعزل التلقائي واستعادة الطاقة في المناطق غير المعطلة. يدعم الاتصال عبر 4G/5G، والإيثرنت، وناقل الطاقة، ويتصل بمنصة الأتمتة التوزيعية لتحسين موثوقية إمداد الطاقة وكفاءة الإدارة.
6. التحكم المتكامل في درجة الحرارة وإزالة الرطوبة، مستقر وموثوق
سخان مدمج، جهاز تحكم في درجة الحرارة والرطوبة، نظام تهوية ذكي، يضبط تلقائيًا درجة الحرارة والرطوبة داخل الخزانة، ويزيل التكثف، ويضمن تشغيلًا مستقرًا للمعدات في المناطق الجبلية العالية والرطوبة العالية.
7. تركيب ونشر سريع، مساحة صغيرة
تم تجميعها مسبقًا في المصنع وتسليمها كوحدة واحدة. لا يلزم في الموقع سوى تثبيت الأساس ومد الكابلات، مع فترة إنشاء قصيرة ومساحة أرضية صغيرة، مما يجعلها مناسبة للتشغيل السريع في المشاهد الخارجية مثل المساحات الحضرية الضيقة، جوانب الطرق والمناطق السكنية.
مزايا لدينا
1. تقنية ناضجة وموثوقة: انخراط عميق في البحث والتطوير وتصنيع معدات توزيع الطاقة الخارجية، المكونات الأساسية من علامات تجارية مختارة، مراقبة الجودة الشاملة، المنتجات اجتازت الاختبارات المعتمدة واختبارات الوصول إلى شبكة الكهرباء.
2. ذكاء عالٍ: يدعم الدمج الأولي والثانوي، الأتمتة الميدانية، المراقبة عن بُعد، مراقبة فقدان الخط، عرض الحالة، لتلبية الاحتياجات الرقمية والذكية لشبكات التوزيع الحديثة.
3. قدرة تخصيص قوية: يمكن تخصيص عدد الدوائر، درجة الحماية، درجة التآكل، وضع الاتصال، آلية التشغيل، إلخ وفقًا لاحتياجات المستخدم، للتكيف مع سيناريوهات مختلفة.
4. خدمة دورة الحياة الكاملة: توفير خدمات شاملة مثل تصميم المخطط، الإنتاج والتصنيع، اختبار المصنع، توجيه التركيب في الموقع، تدريب التشغيل، الصيانة مدى الحياة لضمان تشغيل مستقر طويل الأمد للمعدات.
5. التسليم الفعال: إنتاج موحد، مخزون كافٍ، دورة تسليم قصيرة، استجابة للطلبات العاجلة واحتياجات الشراء المركزي للدفعات.
دليل الطلب
يرجى تقديم المعلومات التالية عند الطلب:
1. مستوى جهد النظام، تكوين الدائرة (حلقة الدخل، حلقة الخرج، المغذي، محول الجهد، القياس، إلخ) ومخطط التوصيلات الرئيسي.
2. التيار المقنن، تيار القصر، آلية التشغيل (يدوي/كهربائي)، مواصفات مصدر طاقة التحكم.
3. المتطلبات الذكية: ما إذا كان سيتم تكوين وحدة DTU/FTU، وضع الاتصال، وظيفة اكتشاف الأعطال.
4. متطلبات البيئة الخارجية: الارتفاع، درجة الحرارة والرطوبة، فئة التلوث، الاحتياجات الخاصة مثل مقاومة التآكل/مقاومة رذاذ الملح/مقاومة الانفجار.
5. وضع الدخل والخرج، حجم الخزانة، اللون، متطلبات أساس التثبيت وواجهة الكابل.
