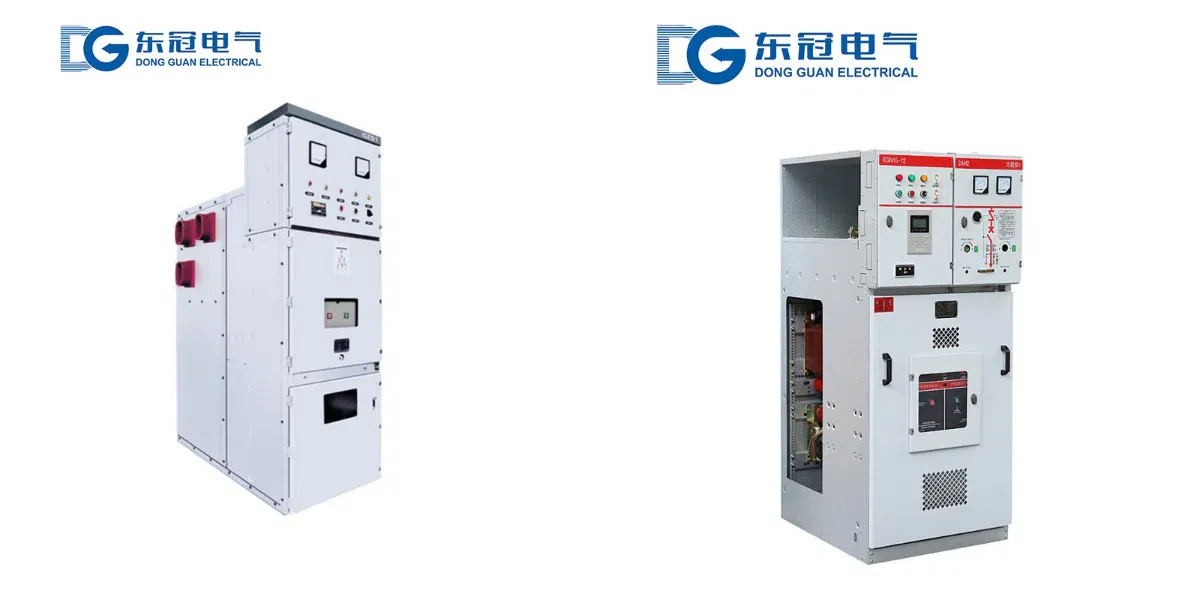

نظرة عامة على المنتج

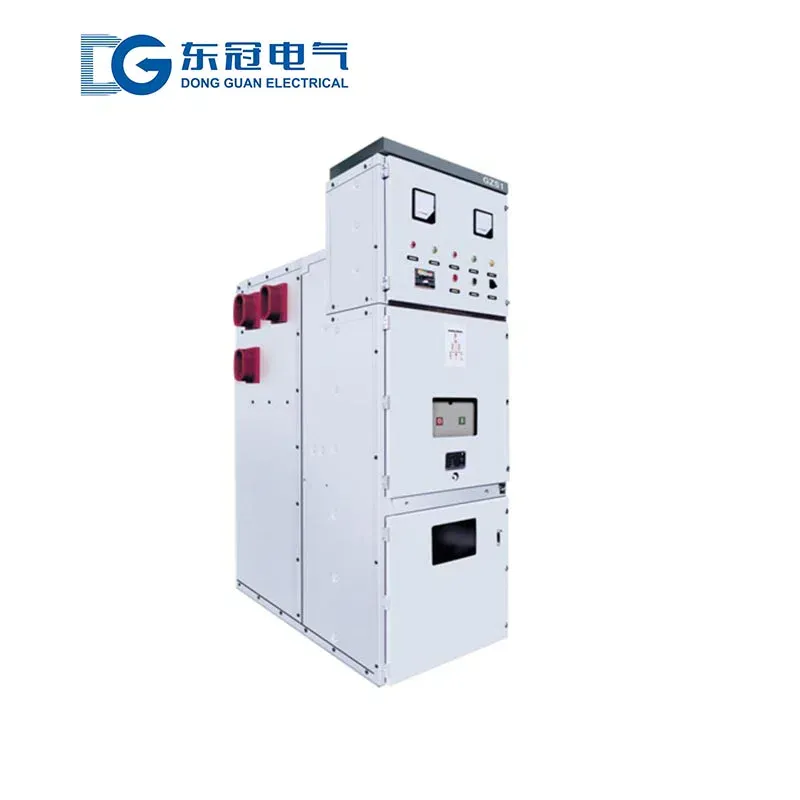

مفاتيح الجهد المتوسط المغلقة بالمعدن بجهد 15 كيلوفولت هي معدات توزيع طاقة داخلية كاملة للجهد المتوسط والعالي، مناسبة لأنظمة التيار المتردد ثلاثية الأطوار بتردد 50 هرتز، وجهد العمل المقنن 15 كيلوفولت، وأنظمة القضبان المفردة والمقسمة. تُستخدم على نطاق واسع في محطات الطاقة، والمحطات الفرعية، ومؤسسات الصناعة والتعدين، ومحطات الطاقة الجديدة وغيرها من الأماكن، لاستقبال وتوزيع والتحكم في وحماية ومراقبة الطاقة الكهربائية، وتتكيف مع ظروف العمل مثل حماية المحولات والتحكم في الخطوط، وهي المعدات الأساسية لنظام توزيع الطاقة بجهد 15 كيلوفولت.
يتبنى المنتج هيكلًا مغلقًا مدرعًا بالكامل من المعدن، مع اختيار مكونات عالية الجودة للأجزاء الأساسية، ويتميز بقدرة قطع عالية، وعزل ممتاز، وتركيبة مرنة، وصيانة مريحة. يتوافق مع معايير مثل GB/T 3906، GB/T 11022، IEC 62271-200 و DL/T 404، وقد اجتاز شهادات CCC و ISO واختبارات النوع، ويتكيف مع مختلف السيناريوهات المعقدة ويلبي متطلبات توزيع الطاقة الصارمة للصناعة والبنية التحتية.
بيئة التشغيل
1. درجة الحرارة المحيطة: -5℃～+40℃، متوسط 24 ساعة ≤+35℃؛ النقل والتخزين: -25℃～+55℃، حتى +70℃ لفترة قصيرة.
2. التركيب الداخلي، الارتفاع ≤2000 متر (يمكن تخصيص 3000 متر للحالات الخاصة، يجب تحسين العزل للارتفاعات العالية).
3. الرطوبة النسبية: ≤50% عند +40 درجة مئوية؛ حتى 90% عند +25 درجة مئوية، يجب مراعاة التكثيف، ويلزم وجود جهاز مضاد للتكثيف إذا لزم الأمر.
4. مستوى التلوث: المستوى 3، يمكن تخصيص مقاومة التآكل من المستوى 4، ويمكن معالجة الخزانة بطبقة مقاومة للتآكل.
5. ميل التركيب: ≤5° مع المستوى الرأسي.
6. موقع التركيب: لا يوجد حريق أو انفجار أو اهتزاز شديد أو وسائط تآكلية، بعيدًا عن التداخل الكهرومغناطيسي القوي، شدة الزلزال ≤8 درجات، اجتياز اختبارات رش الملح والرطوبة الحرارية والاهتزاز.
المعايير الفنية
العنصر | وحدة | المعلمة |
الجهد التشغيلي المقنن | كيلو فولت | 15 |
جهد العزل المقنن | كيلو فولت | 24 |
التردد المقنن | هرتز | 50 (قابل للتكيف مع 60 هرتز) |
التيار المقنن | A | 630/1250/1600/2000/2500 |
تيار قطع الدائرة القصيرة المقنن | كيلو أمبير | 25/31.5/40 |
تيار التحمل القصير المقنن (4 ثوانٍ) | كيلو أمبير | 25/31.5/40 |
تيار التحمل الذروي المقنن | كيلو أمبير | 63/80/100 |
جهد تحمل التردد الكهربائي لمدة دقيقة واحدة | كيلو فولت | مرحلة إلى مرحلة/أرض 50؛ فاصل كسر 58 |
جهد التحمل للصواعق | كيلو فولت | مرحلة إلى مرحلة/أرض 95؛ فاصل كسر 105 |
فئة الحماية | — | الغلاف الخارجي IP4X، داخل الحجرة IP2X (يمكن تخصيص IP54 وما فوق) |
الأبعاد الكلية (عرض×عمق×ارتفاع) | مم | 800/1000/1250×1600/1800×2300/2500 |
المعيار التنفيذي | — | GB/T 3906، GB/T 11022، IEC 62271-200، DL/T 404 |
ميزات المنتج
1. هيكل مدرع مغلق بأداء عزل ممتاز: تصميم مدرع بالكامل من المعدن، هيكل عزل محسن بجهد 15 كيلو فولت، عربة قاطع الدائرة الوسطى يمكن صيانتها بسرعة، كل وحدة لا تتداخل مع الأخرى، عزل المجال الكهربائي عالي الجهد، منع تسرب القوس الكهربائي، وضمان استمرارية إمداد الطاقة.
2. نظام تداخل كامل للوقاية الخماسية للقضاء على الأخطاء التشغيلية: اتباع مواصفات الوقاية الخماسية، اعتماد تداخل ميكانيكي إجباري، مع وظائف مضادة للأخطاء الخمسة، ضمان سلامة الأفراد والمعدات، تجنب مخاطر التشغيل عالي الجهد، وتحقيق تشغيل موثوق.
3. تصميم حجيرات مستقلة مع قدرة قوية على التحكم في الأعطال: تنقسم الخزانة إلى حجيرات مستقلة مثل حجرة قضبان التوزيع وحجرة قاطع الدائرة، ومجهزة بقنوات تخفيف ضغط خاصة لمنع انتشار القوس الكهربائي. كل حجرة مؤرضة بشكل موثوق ومجهزة بجهاز تخفيف الضغط لتسهيل الصيانة.
4. قابلية تبادل قوية وصيانة مريحة: عربات من نفس المواصفات قابلة للتبادل عالميًا، وتدعم التشغيل مع إغلاق الباب والصيانة الأمامية، ومتوافقة مع التركيب على الحائط والتركيب ظهرًا لظهر. العربة سهلة الدفع، مما يبسط البناء والصيانة.
5. استقرار ديناميكي وحراري ممتاز، يتكيف مع ظروف العمل بجهد 15 كيلو فولت: تخطيط محسّن لقضبان التوزيع وقوة الخزانة، واختيار مكونات عالية الجودة، وانخفاض في ارتفاع درجة الحرارة، ومقاومة قوية للدوائر القصيرة، ويمكنها التكيف مع ظروف التيار العالي بجهد 15 كيلو فولت لفترة طويلة باستقرار عالٍ.
6. مقاومة للتآكل، متينة وذات عمر خدمة طويل: الخزانة مصنوعة من ألواح عالية الجودة، تمت معالجتها بواسطة التصنيع باستخدام الحاسب الآلي، الفسفرة والرش الكهروستاتيكي، مقاومة للتآكل ومضادة للشيخوخة. يمكن تخصيص الطلاء المضاد للتآكل للتكيف مع مختلف السيناريوهات.
مزايا لدينا
1. عرض أسعار سريع، تقديم خدمات تصميم أولي/ثانوي احترافي، تحسين المخططات واستشارات فنية، لتلبية احتياجات سيناريوهات 15 كيلوفولت، وتحسين تصميم العزل والهيكل.
2. إنتاج موحد، فترة تسليم قصيرة، دعم الطلبات العاجلة، إمكانية تخصيص المواصفات ومستويات الحماية ومخططات العزل للتكيف مع ظروف العمل الخاصة.
3. دعم فني كامل العملية: التركيب والتشغيل، التدريب على التشغيل والصيانة، خدمات ما بعد البيع، تقديم إرشادات تشغيل وصيانة خاصة للمعدات.
4. شهادات كاملة، مكونات أساسية عالية الجودة، فترة ضمان طويلة، جودة قابلة للتحكم، تلبية معايير القبول الصارمة.
5. مراقبة جودة صارمة، تحكم كامل في المواد الخام والإنتاج والاختبار، مع التركيز على الروابط الرئيسية مثل العزل والثبات الديناميكي والحراري لضمان جودة المصنع.
دليل الطلب
يجب تقديم المعلومات التالية عند تقديم الطلب:
1. الرسومات ذات الصلة ومتطلبات التحكم للدائرة الأولية والدائرة الثانوية، مع توضيح احتياجات سيناريوهات 15 كيلو فولت، والإشارة إلى ما إذا كان سيتم تركيب أجهزة الحماية والمراقبة.
2. رسومات تخطيط الخزانة وغرفة توزيع الطاقة لتسهيل تحسين خطط التركيب مع مراعاة أبعاد المعدات ومتطلبات العزل.
3. طرق الخطوط الواردة والصادرة، ومتطلبات توصيل القضبان الناقلة وتفاصيل التركيب، مع الإشارة إلى ما إذا كان التركيب المتقابل مطلوبًا.
4. نماذج المكونات الأساسية والمعايير الرئيسية لضمان التكيف مع ظروف العمل 15 كيلو فولت، وتوضيح تفضيلات العلامات التجارية للمكونات.
5. تحديد المتطلبات البيئية والوظيفية الخاصة، والتفاوض على خطط تحسين العزل والحماية المخصصة.
