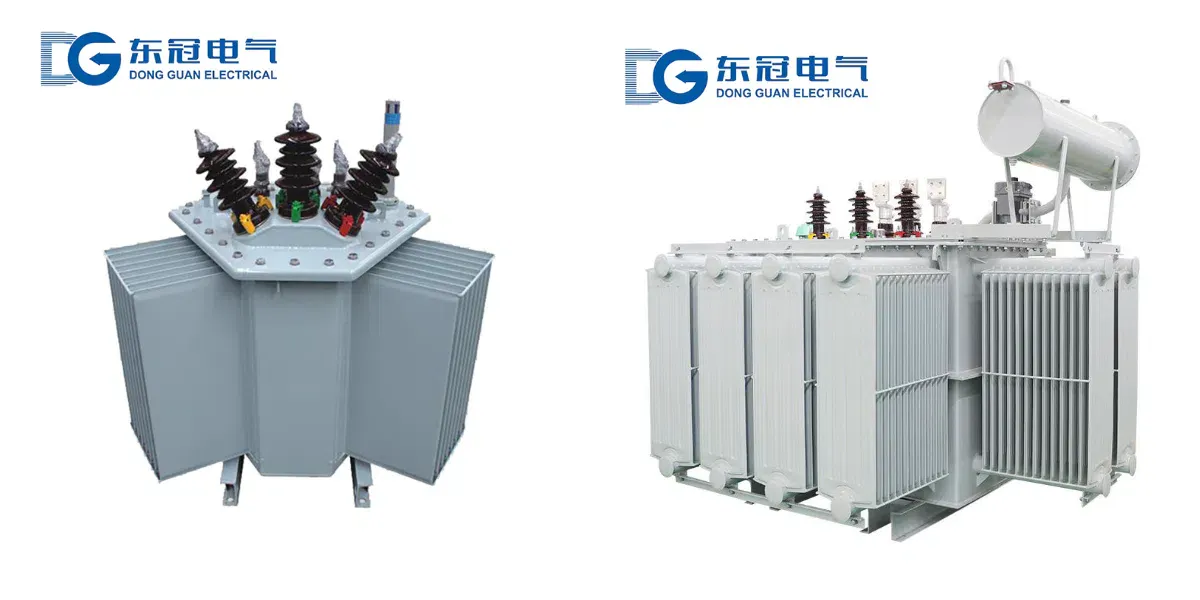

نظرة عامة على المنتج
محول التوزيع المغمور بالزيت بجهد 11 كيلوفولت هو جهاز أساسي متعدد الاستخدامات للتوزيع الكهربائي عالي الجهد للاستخدام الداخلي/الخارجي. وهو مناسب لأنظمة نقل وتوزيع الطاقة ثلاثية الطور بتردد 50 هرتز وجهد مقنن 11 كيلوفولت. يُستخدم على نطاق واسع في تحديث شبكات الكهرباء الحضرية، ومؤسسات التعدين والصناعة، والمناطق الصناعية، والمجمعات السكنية الكبيرة، ومشاريع الري، والنقل بالسكك الحديدية، والبتروكيماويات، والتعدين والمعادن، وغيرها من مواقع توزيع الجهد العالي. تشمل وظائفه الرئيسية تحويل الجهد، وتوزيع الطاقة، وتثبيت جهد النظام، ونقل الطاقة. يمكنه التكيف مع تطبيقات متنوعة مثل توزيع الجهد العالي، وتغذية المحركات بالطاقة، وتوزيع الإضاءة، وتعويض القدرة التفاعلية. وهو جهاز رئيسي لتحقيق نقل فعال للطاقة وضمان إمداد مستقر بالطاقة في شبكات التوزيع بجهد 11 كيلوفولت.
يعتمد المنتج هيكلاً مغلقاً بالكامل (مع خيار الهيكل غير المغلق). يستخدم القلب صفائح فولاذية سليكونية موجهة الحبيبات، عالية الجودة وعالية النفاذية، ملفوفة على البارد. تستخدم اللفائف أسلاك نحاسية مطلية بالمينا عالية القوة (مع خيار أسلاك الألمنيوم). مزود بنظام تبريد فعال وزيت عازل متخصص، يتميز بفقدان منخفض، ضوضاء منخفضة، قدرة تحميل زائد عالية، أداء عزل ممتاز، تشغيل مستقر، وعمر خدمة طويل. يتوافق مع المعايير الوطنية GB 1094.1～1094.5، GB/T 6451، GB 20052، وحصل على شهادة CCC الإلزامية وشهادة نظام الجودة ISO، مما يضمن أداءً موثوقاً وجودة عالية، ومناسب لمختلف بيئات التوزيع عالية الجهد المعقدة، ويلبي احتياجات إمداد الطاقة عالية الجهد في سيناريوهات مختلفة.
بيئة التشغيل
1. درجة الحرارة المحيطة: -30℃～+40℃، متوسط درجة الحرارة خلال 24 ساعة ≤ +35℃؛ تصميم مقاوم للتجمد قابل للتخصيص للبيئات ذات درجات الحرارة المنخفضة، مناسب للاستخدام في المناطق شديدة البرودة.
2. الارتفاع: ≤1000م؛ قابل للتخصيص للتكيف مع الارتفاعات العالية حتى 4000م في ظروف خاصة، لتلبية احتياجات التوزيع في المناطق المرتفعة.
3. الرطوبة النسبية: المتوسط اليومي ≤ 95%، المتوسط الشهري ≤ 90%؛ تجنب التكثيف الشديد أو المياه الراكدة؛ يمكن توفير أجهزة مضادة للتكثيف للبيئات الرطبة لمنع تلف المعدات بسبب الرطوبة.
4. موقع التركيب: لا يوجد اهتزاز عنيف، ولا غازات تآكلية، ولا غبار قابل للاشتعال أو الانفجار، ولا غبار موصل؛ الابتعاد عن التداخل الكهرومغناطيسي القوي لضمان تشغيل المعدات بشكل مستقر.
5. يمكن للوحدات الخارجية تحمل المطر والثلج والرمال وأشعة الشمس والبرد الشديد وغيرها من الظروف الطبيعية؛ تتطلب الوحدات الداخلية تهوية جيدة وعدم وجود مياه راكدة لمنع ارتفاع درجة الحرارة.
زاوية الميلان للتركيب: الزاوية بين جسم الوحدة والمستوى الرأسي ≤ 3° لضمان التشغيل المستقر وتوزيع الزيت بالتساوي، وتجنب ارتفاع حرارة الزيت الموضعي.
المعايير الفنية
العنصر | وحدة | المعلمات |
|---|---|---|
الجهد المقنن | كيلو فولت | 11±5%/0.4 (±2×2.5% قابل للتخصيص) |
التردد المقنن | هرتز | 50 |
السعة المقدرة | كيلو فولت أمبير | 50, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 |
عدد الأطوار | --- | ثلاثي الأطوار |
رمز التوصيل | --- | Dyn11 (شائع)، Yyn0 (قابل للتخصيص) |
طريقة التبريد | --- | ONAN (زيت طبيعي هواء طبيعي)، ONAF (زيت طبيعي هواء قسري - قابل للتخصيص) |
مستوى العزل | كيلو فولت | جهد تحمل التردد الكهربائي 45 كيلوفولت/دقيقة؛ جهد تحمل مستحث 80 كيلوفولت (10 ثوانٍ) |
جهد المعاوقة | % | 4.0%، 4.5%، 6.0% (مطابق للسعة، قابل للتخصيص) |
مستوى الضوضاء | ديسيبل | ≤60～72 (حسب السعة، نوع منخفض الضوضاء قابل للتخصيص) |
درجة الحماية | --- | داخلي IP20؛ خارجي IP33، IP54 (قابل للتخصيص) |
زيت العزل | --- | زيت محولات 25# (نوع منخفض الحرارة 45# قابل للتخصيص) |
ميزات المنتج
1. كفاءة عالية، فقدان منخفض، توفير ممتاز للطاقة: يستخدم صفائح فولاذية سيليكونية مدرفلة على البارد عالية النفاذية وموجهة الحبيبات، ومفاصل قلب متدرجة، وهيكل قلب مائل بالكامل لتقليل فقدان عدم التحميل وضوضاء التشغيل بشكل فعال. تعمل المقاطع العرضية المحسنة للموصلات اللفائفية وترتيبها على تقليل فقدان الحمل، مما يوفر تكاليف الكهرباء بشكل كبير على المدى الطويل، ويلبي معايير كفاءة الطاقة الوطنية، ومناسب لاحتياجات توزيع الطاقة الخضراء الموفرة للطاقة، ويتوافق مع اتجاهات التحول الحالية في توفير الطاقة الكهربائية.
2. عزل ممتاز، هامش أمان عالٍ: هيكل عزل متعدد الطبقات مُحسَّن لظروف التشغيل عالية الجهد 11 كيلو فولت، باستخدام مواد عزل عالية الجودة، مقترنة بزيت محولات متخصص، يوفر ثلاث وظائف: العزل، وتبديد الحرارة، وإطفاء القوس الكهربائي. تعمل عملية تعبئة الزيت بالتفريغ الكلي على إزالة الفقاعات والشوائب من الزيت بشكل كامل، مما يؤدي إلى قوة عزل عالية، وقدرة قوية على تحمل القصر، ومقاومة للشيخوخة أثناء التشغيل طويل الأمد بجهد عالٍ، مما يلغي مخاطر السلامة مثل تسرب الكهرباء وتسرب الزيت، ويضمن سلامة الأفراد والمعدات.
3. تبديد حراري فعال، قدرة تحمل زائد قوية: تستخدم تصميم خزان مموج أو أنبوبي أو مشعاع زعانف، مما يوفر مساحة تبريد كبيرة وانخفاضاً في درجة الحرارة، مع كفاءة تبديد حراري تتجاوز المعايير الصناعية. تسمح بالتشغيل المستقر على المدى الطويل عند الحمل المقنن، مع قدرة تحمل زائد قصيرة المدى قوية للتعامل بسهولة مع الطلبات المفاجئة لذروة الطاقة، مناسبة لظروف التشغيل المعقدة واحتياجات تقلبات الحمل لشبكات التوزيع بجهد 11 كيلوفولت.
4. هيكل قوي، حماية شاملة: خزان مصنوع من ألواح فولاذية مدلفنة على البارد عالية الجودة ملحومة بقوة عالية وختم جيد، مما يمنع بفعالية تسرب الزيت وتأثير الاهتزازات الخارجية. تتميز الوحدات الخارجية بحماية من المطر والغبار ومنع التلوث الزيتي؛ بينما تكون الوحدات الداخلية مدمجة وجميلة من الناحية الجمالية، قابلة للتكيف مع بيئات التثبيت المختلفة مع متانة عالية، مناسبة لمختلف سيناريوهات التوزيع عالية الجهد المعقدة.
5. تصميم خالٍ من الصيانة، عمر خدمة طويل: الهيكل المغلق بالكامل يعزل الهواء والرطوبة بشكل فعال، مما يبطئ معدل أكسدة زيت العزل، ويقلل بشكل كبير من تكرار الصيانة. التصميم العام يلبي معايير التشغيل طويلة الأمد لمعدات الجهد العالي 11 كيلو فولت. في ظل ظروف الصيانة العادية، يمكن أن يتجاوز عمر الخدمة 25 عامًا، مما يقلل من تكاليف استبدال المعدات وضغط الصيانة التشغيلية.
6. سهولة التركيب، تنوع واسع: حجم معتدل ومركز ثقل ثابت، يدعم طرق تركيب متعددة: داخلي/خارجي، أرضي/عمودي. يمكن توصيله مباشرة بشبكات التوزيع 11 كيلو فولت، واستخدامه مع مفاتيح وخزانات التوزيع 11 كيلو فولت، مما يوفر توافقًا قويًا للنظام وتعديلًا مرنًا وفقًا لظروف الموقع، والتكيف مع متطلبات تخطيط غرف المفاتيح المختلفة، مع تركيب وتشغيل مريح وفعال.
مزايا لدينا
1. قدرة تخصيص قوية: يمكن تخصيص المنتجات وفقًا لمتطلبات العملاء لسعات مختلفة، ومستويات الجهد، وأنواع التوصيل، وطرق التبريد، ودرجات الحماية، مع التكيف بدقة مع الظروف الخاصة مثل الارتفاعات العالية، ودرجات الحرارة المنخفضة، والحماية من التآكل، لتلبية الاحتياجات المتنوعة لشبكات التوزيع بجهد 11 كيلوفولت.
2. إنتاج موحد ومراقبة جودة صارمة: عمليات خط إنتاج موحدة مع نظام إدارة جودة صارم ومعتمد. عمليات تفتيش متعددة طوال العملية بأكملها، بدءًا من شراء المواد الخام، ومعالجة القلب، وتصنيع الملفات، وصولاً إلى التجميع النهائي والاختبار، تضمن أداءً ثابتًا للمنتج وجودة موثوقة، مع تلبية معايير التشغيل لمعدات الجهد العالي بجهد 11 كيلوفولت.
3. المؤهلات الكاملة: توفر تقارير اختبار النوع الكاملة، وتقارير اختبار المصنع، وشهادة CCC، وغيرها من الوثائق الرسمية، مما يلبي تمامًا متطلبات الربط بالشبكة وقبول المشروع دون الحاجة إلى إعداد مواد تأهيل إضافية، مما يسهل التنفيذ السريع للمشروع.
4. التسليم المستقر والدعم الشامل: مواعيد تسليم مستقرة، ودعم الطلبات العاجلة. توفير خدمات النقل الاحترافية، والإرشاد في التركيب في الموقع، وخدمات تشغيل المعدات، مما يضمن النشر السريع للمعدات والحفاظ على استمرارية إمداد الطاقة لشبكات التوزيع بجهد 11 كيلوفولت.
5. نظام خدمة ما بعد البيع الكامل: توفير دعم كامل لدورة الحياة بما في ذلك التدريب الفني، والتفتيش الدوري، ومعالجة الأعطال الطارئة، واختبار الزيت واستبداله، مما يضمن تشغيل المعدات بشكل مستقر وراحة البال للعملاء.
دليل الطلب
يرجى تقديم المعلومات التفصيلية التالية عند الطلب لتمكين التخصيص الدقيق للمنتج وتحسين الحلول:
1. تحديد السعة المقدرة المطلوبة، جهد الدخل (11 كيلوفولت)، جهد الخرج، التردد، ورمز التوصيل لتحديد متطلبات الطاقة الأساسية، وضمان ملاءمتها لظروف شبكة التوزيع 11 كيلوفولت.
2. وصف بيئة التشغيل، بما في ذلك الداخلية/الخارجية، الارتفاع، درجة الحرارة المحيطة، الرطوبة، وأي متطلبات خاصة مثل الحماية من التآكل أو مقاومة التجمد، لتسهيل تخصيص المنتجات المناسبة.
3. تحديد طريقة التبريد، نوع الزيت العازل، جهد المعاوقة، ومستوى كفاءة الطاقة لتوضيح متطلبات أداء المعدات، بما يتناسب مع احتياجات سيناريو تطبيق الطاقة الفعلي.
4. تقديم طريقة التركيب (تركيب أرضي/عمودي)، طريقة دخول/خروج الكابلات، وأي متطلبات ذات صلة بتخطيط غرفة المفاتيح الكهربائية لتحسين تخطيط التركيب وزيادة كفاءة البناء.
5. حدد أي متطلبات وظيفية خاصة، مثل مواضع مبدل الصمامات، وأجهزة قياس درجة الحرارة، وصمامات تخفيف الضغط، ومقاييس مستوى الزيت، ومنظمات الحرارة، والتصميم منخفض الضوضاء، وما إلى ذلك، لتلبية احتياجات الاستخدام الفردية.
