نظرة عامة على المنتج

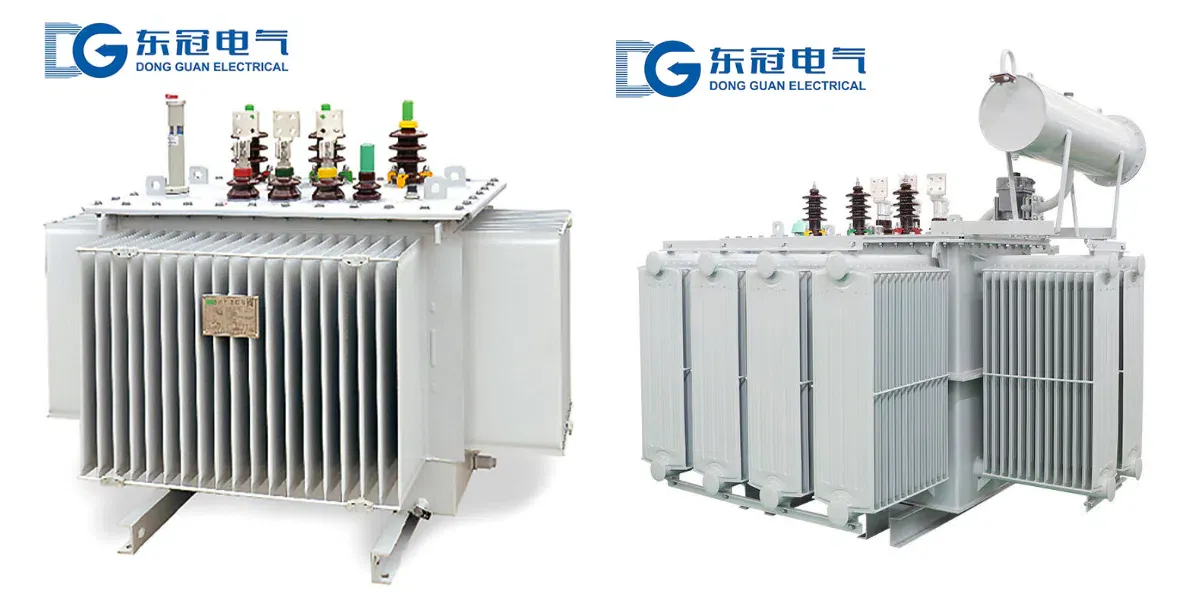

محول التوزيع المغمور بالزيت بقدرة 15 كيلوفولت هو معدات أساسية متعددة الاستخدامات للتوزيع الكهربائي عالي الجهد داخل/خارج المباني. وهو مناسب لأنظمة نقل وتوزيع الطاقة الكهربائية ثلاثية الطور بتردد 50 هرتز وجهد 15 كيلوفولت. يُستخدم على نطاق واسع في توسيع شبكات الكهرباء الحضرية، والمؤسسات الصناعية والتعدينية الكبيرة، والمناطق الصناعية، وقواعد الطاقة الجديدة، وغيرها من مواقع التوزيع الكهربائي عالي الجهد. ويؤدي وظائف تشمل تحويل الجهد، وتوزيع الطاقة، وتثبيت الجهد، ونقل الطاقة. وهو معدات رئيسية لتزويد الطاقة بكفاءة في شبكات التوزيع بجهد 15 كيلوفولت، ومناسب لسيناريوهات تطبيقات الطاقة المتوسطة والكبيرة.
المنتج يعتمد هيكلًا مغلقًا بالكامل (مع خيار غير مغلق). يستخدم القلب صفائح فولاذية سيليكونية مدرفلة على البارد عالية الجودة وعالية النفاذية. تستخدم اللفائف أسلاك نحاسية معزولة خالية من الأكسجين عالية القوة (مع خيار أسلاك الألمنيوم). مزود بنظام تبريد فعال وزيت عازل متخصص، يتميز بفقدان منخفض، ضوضاء منخفضة، قدرة تحميل زائد عالية، عزل ممتاز، تشغيل مستقر، وعمر خدمة طويل. يتوافق مع المعايير الوطنية مثل GB 1094، وقد اجتاز شهادات CCC وISO. الجودة موثوقة، ومناسبة للمجالات الصناعية والطاقة وغيرها من المجالات التي تتطلب موثوقية عالية في إمدادات الطاقة.
بيئة التشغيل
1. درجة الحرارة المحيطة: -30℃～+40℃، متوسط 24 ساعة ≤ +35℃؛ تصميم مقاوم للتجمد قابل للتخصيص لدرجات الحرارة المنخفضة لضمان سيولة الزيت وتشغيل المعدات.
2. الارتفاع: ≤1000م؛ قابل للتخصيص للتكيف مع الارتفاعات العالية حتى 4000م في ظروف خاصة، مع هيكل عزل محسّن للبيئات المرتفعة.
3. الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%؛ يمكن توفير أجهزة مضادة للتكثيف للبيئات الرطبة لضمان استقرار العزل.
4. موقع التركيب: لا يوجد اهتزاز عنيف، غازات تآكلية، غبار قابل للاشتعال أو الانفجار، أو غبار موصل؛ الابتعاد عن التداخل الكهرومغناطيسي القوي.
5. الوحدات الخارجية تتحمل المطر والثلج والرمال والغبار، ومجهزة بأغلفة حماية من المطر والغبار؛ الوحدات الداخلية تتطلب تهوية جيدة وعدم وجود مياه راكدة لتجنب ارتفاع الحرارة.
زاوية الميل للتركيب: ≤3° بالنسبة للمستوى الرأسي لضمان استقرار المعدات وتوزيع الزيت بالتساوي، مما يضمن أداء التبريد والعزل.
المعايير الفنية
العنصر | وحدة | المعلمات |
|---|---|---|
الجهد المقنن | كيلو فولت | 15±5%/0.4 (±2×2.5% قابل للتخصيص) |
التردد المقنن | هرتز | 50 |
السعة المقدرة | كيلو فولت أمبير | 100، 125، 160～3150 (السلسلة الكاملة) |
عدد الأطوار | --- | ثلاثي الأطوار |
رمز التوصيل | --- | Dyn11 (شائع)، Yyn0 (قابل للتخصيص) |
طريقة التبريد | --- | ONAN (زيت طبيعي هواء طبيعي)، ONAF (قابل للتخصيص) |
مستوى العزل | كيلو فولت | جهد تحمل التردد الكهربائي 50kV/1min؛ جهد تحمل مستحث 85kV (10 ثوانٍ) |
جهد المعاوقة | % | 4.5%، 6.0%، 8.0% (مطابق حسب السعة، قابل للتخصيص) |
مستوى الضوضاء | ديسيبل | ≤62～75 (نوع منخفض الضوضاء قابل للتخصيص حتى ≤55dB) |
درجة الحماية | --- | داخلي IP20؛ خارجي IP33، IP54، IP65 (قابل للتخصيص) |
زيت العزل | --- | زيت محولات 25# (نوع منخفض الحرارة 45#، نوع مضاد للشيخوخة قابل للتخصيص) |
ميزات المنتج
1. كفاءة عالية، فقدان منخفض، توفير استثنائي للطاقة: يستخدم ألواح فولاذ سيليكوني عالي النفاذية موجه الحبيبات وتصميم وصلات قلب متدرجة. ترتيب ملفات محسّن باستخدام موصلات نحاسية خالية من الأكسجين يؤدي إلى فقدان منخفض وضوضاء منخفضة، مما يلبي معايير كفاءة الطاقة الوطنية، ومناسب للتشغيل الصناعي المستمر طويل الأمد.
2. عزل ممتاز، آمن وموثوق: هيكل عزل محسّن لجهد عالي 15 كيلوفولت، مقترن بزيت عزل متخصص وعملية تعبئة زيت بالتفريغ، مما يوفر قوة عزل عالية وقدرة قوية على تحمل القصر، ويزيل مخاطر تسرب الكهرباء والزيت، ويتوافق مع لوائح السلامة.
3. تبديد حراري فعال، قدرة تحمل زائد قوية: يستخدم تصميم الخزان المموج أو المبرد. كفاءة عالية في تبديد الحرارة وانخفاض في ارتفاع درجة الحرارة. يسمح بالتشغيل المستقر طويل الأمد عند الحمل المقنن مع قدرة تحمل زائد قوية على المدى القصير، مناسب لتقلبات الأحمال في شبكات التوزيع 15 كيلو فولت.
4. هيكل قوي، حماية شاملة: الخزان مصنوع من صفائح فولاذية مدرفلة على البارد عالية الجودة مع إحكام جيد ومقاومة للاهتزاز. الوحدات الخارجية مقاومة للمطر والغبار والتآكل؛ الوحدات الداخلية مدمجة وجميلة المظهر، مناسبة لمختلف السيناريوهات عالية الجهد المعقدة.
5. خالٍ من الصيانة، عمر خدمة طويل: الهيكل المغلق بالكامل يقلل من أكسدة الزيت العازل، مما يؤدي إلى انخفاض وتيرة الصيانة. عمر الخدمة ≥ 25 عامًا في ظل ظروف الصيانة العادية، مما يقلل من تكاليف الاستبدال والتشغيل.
6. تركيب سهل، تنوع واسع: يدعم التركيب الداخلي/الخارجي، على الأرض/الأعمدة. يمكن توصيله مباشرة بشبكات التوزيع 15 كيلو فولت مع توافق قوي، تركيب وتشغيل مريح.
مزايا لدينا
1. قدرة تخصيص قوية: يمكن تخصيص السعة والجهد ودرجة الحماية وغيرها حسب الاحتياجات، مناسبة للظروف الخاصة مثل الارتفاعات العالية ودرجات الحرارة المنخفضة، وكذلك سيناريوهات الطاقة الجديدة والصناعية.
2. إنتاج موحد ومراقبة جودة صارمة: إنتاج موحد مع مراقبة الجودة طوال العملية وفحوصات متعددة يضمن أداءً ثابتًا للمنتج. يتم توفير تقرير اختبار كامل للمصنع لكل وحدة.
3. مؤهلات كاملة: تمتلك شهادات CCC و ISO وتقارير اختبار النوع، وتفي بمتطلبات ربط الشبكة وقبول المشروع.
4. تسليم مستقر ودعم شامل: أوقات تسليم مستقرة، تدعم الطلبات العاجلة. توفر خدمات النقل والإرشاد التركيبي والتشغيل، مما يضمن استمرارية إمداد الطاقة.
5. خدمة ما بعد البيع الكاملة: توفر دعمًا لكامل دورة الحياة بما في ذلك التدريب الفني، والتفتيش، ومعالجة الأعطال. تعمل الفرق المحلية على تحسين كفاءة الاستجابة.
دليل الطلب
يرجى تقديم المعلومات التالية عند الطلب لضمان مطابقة المنتج بدقة:
1. حدد السعة المقدرة المطلوبة، جهد الدخل (15 كيلوفولت)/جهد الخرج، التردد، ورمز التوصيل لتحديد متطلبات الطاقة الأساسية.
2. صف بيئة التشغيل (داخلية/خارجية، الارتفاع، درجة الحرارة، الرطوبة، إلخ) وأي متطلبات خاصة مثل الحماية من التآكل أو مقاومة التجمد.
3. حدد طريقة التبريد، نوع الزيت العازل، جهد المعاوقة، ومستوى كفاءة الطاقة لتتناسب مع ظروف التشغيل الفعلية.
4. قدم طريقة التركيب، طريقة دخول/خروج الكابلات، ومتطلبات تخطيط غرفة المفاتيح الكهربائية لتحسين خطة التركيب.
5. حدد أي متطلبات وظيفية خاصة مثل مبدلات الجهد، أجهزة قياس درجة الحرارة، إلخ، لتلبية احتياجات الاستخدام الفردية.
