نظرة عامة على المنتج

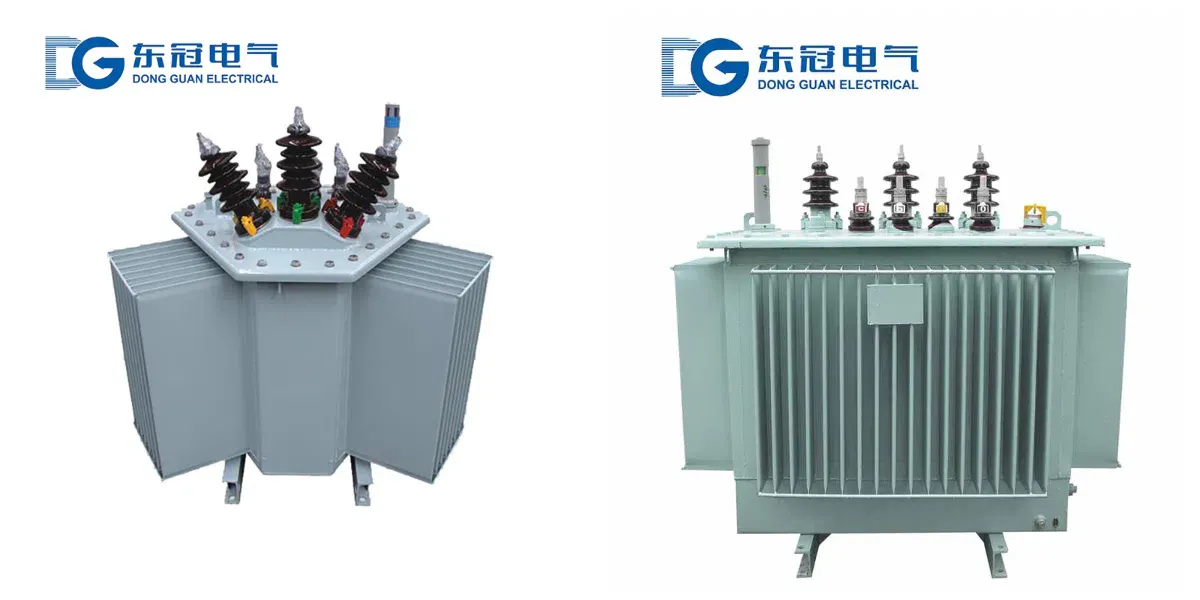

محول التوزيع المغمور بالزيت بجهد 20 كيلوفولت هو جهاز أساسي متعدد الاستخدامات للتوزيع الكهربائي عالي الجهد داخل المباني وخارجها. وهو مناسب لأنظمة نقل وتوزيع الطاقة الكهربائية ثلاثية الطور بتردد 50 هرتز وجهد 20 كيلوفولت. يُستخدم على نطاق واسع في تحديث شبكات الكهرباء الحضرية، والمؤسسات الصناعية والتعدينية الكبيرة، والمجمعات الصناعية، وقواعد الطاقة الجديدة، وتجديد شبكات الكهرباء الريفية، وغيرها من مواقع التوزيع الكهربائي عالي الجهد. ويؤدي وظائف تشمل تحويل الجهد، وتوزيع الطاقة، وتثبيت الجهد، ونقل الطاقة. وهو جهاز رئيسي لتزويد الطاقة بكفاءة في شبكات التوزيع بجهد 20 كيلوفولت، ومناسب لتطبيقات الطاقة الكبيرة والمتوسطة واحتياجات توسيع الشبكات.
المنتج يعتمد هيكلًا مغلقًا بالكامل (مع خيار غير مغلق). يستخدم القلب صفائح فولاذية سيليكونية مدرفلة على البارد عالية الجودة وعالية النفاذية. تستخدم اللفائف أسلاك نحاسية معزولة خالية من الأكسجين عالية القوة (مع خيار أسلاك الألمنيوم). مزود بنظام تبريد فعال وزيت عازل صديق للبيئة خالٍ من ثنائي الفينيل متعدد الكلور، ويتميز بفقدان منخفض، وضوضاء منخفضة، وقدرة تحميل زائد قوية، وعزل ممتاز، وتشغيل مستقر، وعمر خدمة طويل. يتوافق مع المعايير الوطنية مثل GB 1094 وGB 20052، وقد حصل على شهادات CCC وISO. الجودة موثوقة، ومناسب للمجالات مثل الصناعة والطاقة والطاقة الجديدة التي تتطلب موثوقية عالية في إمدادات الطاقة، ويلبي احتياجات بناء الشبكة الخضراء.
بيئة التشغيل
1. درجة الحرارة المحيطة: -30℃～+40℃، متوسط 24 ساعة ≤ +35℃؛ تصميم مضاد للتجمد قابل للتخصيص لدرجات الحرارة المنخفضة لضمان سيولة الزيت وتشغيل المعدات.
2. الارتفاع: ≤1000م؛ قابل للتخصيص للتكيف مع الارتفاعات العالية حتى 4000م في ظروف خاصة، مع هيكل عزل محسن للبيئات المرتفعة، متوافق مع متطلبات العزل في GB 1094.11.
3. الرطوبة النسبية: المتوسط اليومي ≤ 95%، المتوسط الشهري ≤ 90%؛ يمكن توفير أجهزة مضادة للتكثيف للبيئات الرطبة لضمان ثبات العزل وتجنب الشيخوخة.
4. موقع التركيب: لا يوجد اهتزاز عنيف، غازات تآكلية، غبار قابل للاشتعال أو الانفجار، أو غبار موصل؛ الابتعاد عن التداخل الكهرومغناطيسي القوي، مناسب للبيئات التآكلية من الفئة C3-C5.
5. الوحدات الخارجية تتحمل تآكل الأمطار والثلوج والرمال والغبار ورذاذ الملح، ومجهزة بأغلفة واقية من الأمطار والغبار والتآكل؛ تتطلب الوحدات الداخلية تهوية جيدة وعدم وجود مياه راكدة لتجنب ارتفاع الحرارة.
6. ميل التركيب: ≤3° بالنسبة للمستوى الرأسي لضمان استقرار المعدات وتوزيع الزيت بالتساوي، مما يضمن أداء التبريد والعزل، ومناسب لسيناريوهات التركيب المعقدة.
المعايير الفنية
العنصر | وحدة | المعلمات |
|---|---|---|
الجهد المقنن | كيلو فولت | 20±5%/0.4 (±2×2.5% قابل للتخصيص) |
التردد المقنن | هرتز | 50 |
السعة المقدرة | كيلو فولت أمبير | 100، 125، 160～6300 (السلسلة الكاملة، السعات الأكبر قابلة للتخصيص) |
عدد الأطوار | --- | ثلاثي الأطوار |
رمز التوصيل | --- | Dyn11 (شائع)، Yyn0 (قابل للتخصيص) |
طريقة التبريد | --- | ONAN (زيت طبيعي هواء طبيعي)، ONAF (قابل للتخصيص) |
مستوى العزل | كيلو فولت | جهد تحمل تردد الطاقة 65kV/1min؛ جهد تحمل مستحث 95kV (10s)، متوافق مع GB 1094.11 |
جهد المعاوقة | % | 6.0%، 8.0%، 10.0% (مطابق حسب السعة، قابل للتخصيص) |
مستوى الضوضاء | ديسيبل | ≤65～78 (النوع منخفض الضوضاء قابل للتخصيص حتى ≤58dB، مع هيكل محسن لتقليل الضوضاء) |
درجة الحماية | --- | داخلي IP20؛ خارجي IP33، IP54، IP65 (درجة الحماية من التآكل WF2 قابلة للتخصيص) |
زيت العزل | --- | زيت محولات صديق للبيئة رقم 25 (النوع منخفض الحرارة 45#، النوع المضاد للشيخوخة قابل للتخصيص، خالٍ من ثنائي الفينيل متعدد الكلور) |
ميزات المنتج
1. كفاءة عالية، خسائر منخفضة، توفير استثنائي للطاقة: يستخدم صفائح فولاذية سيليكونية عالية النفاذية موجهة الحبيبات وتصميم وصلات قلب متدرجة. ترتيب ملفات محسّن باستخدام موصلات نحاسية خالية من الأكسجين يؤدي إلى خسائر منخفضة وضوضاء منخفضة، مع تلبية معايير كفاءة الطاقة الوطنية من المستوى الأول/الثاني، متوافق مع تصميم سلسلة S22، مناسب للتشغيل الصناعي المستمر طويل الأمد، مما يساهم في توفير الطاقة وتقليل الانبعاثات.
2. عزل ممتاز، آمن وموثوق: هيكل عزل محسّن لجهد عالي 20 كيلوفولت، مقترن بزيت عازل صديق للبيئة خالٍ من ثنائي الفينيل متعدد الكلور وعملية تعبئة الزيت بالتفريغ، مما يوفر قوة عزل عالية وقدرة قوية على تحمل القصر. يجتاز اختبارات العزل وفقًا لـ GB 1094.11، مما يلغي مخاطر تسرب الكهرباء وتسرب الزيت، ويتوافق مع لوائح السلامة.
3. تبديد حراري فعال، قدرة تحميل زائد قوية: يستخدم خزانات مموجة أو مشعات عالية الكفاءة. كفاءة عالية في تبديد الحرارة وانخفاض في ارتفاع درجة الحرارة. يسمح بالتشغيل المستقر طويل الأمد عند الحمل المقنن مع قدرة قوية على التحمل الزائد على المدى القصير، مناسب لتقلبات الأحمال في شبكات التوزيع 20 كيلوفولت وتلبية احتياجات سيناريوهات تطبيقات الطاقة الكبيرة والمتوسطة.
4. هيكل قوي، حماية شاملة: الخزان مصنوع من صفائح فولاذية مدرفلة على البارد عالية الجودة مع إحكام جيد ومقاومة للاهتزاز. تتمتع الوحدات الخارجية بأداء مقاومة للمطر والغبار والتآكل، مناسبة للبيئات المالحة والصناعية المسببة للتآكل. الوحدات الداخلية مدمجة وجميلة المظهر، مناسبة لمختلف السيناريوهات عالية الجهد المعقدة.
5. صيانة مجانية، عمر خدمة طويل: الهيكل المغلق بالكامل يقلل من أكسدة الزيت العازل، مما يؤدي إلى انخفاض وتيرة الصيانة. عمر الخدمة ≥ 25 عامًا في ظل ظروف الصيانة العادية. الزيت العازل الصديق للبيئة يقلل من التأثير البيئي، ويخفض تكاليف الاستبدال والتشغيل.
6. تركيب سهل، تنوع واسع: يدعم التركيب الداخلي/الخارجي، على الأرض/الأعمدة. يمكن توصيله مباشرة بشبكات التوزيع 20 كيلوفولت مع توافق قوي، مناسب للشبكات الحضرية والريفية وسيناريوهات الطاقة الجديدة، مع تركيب وتشغيل مريحين.
مزايا لدينا
1. قدرة تخصيص قوية: يمكن تخصيص السعة والجهد ودرجة الحماية وغيرها حسب الاحتياجات، ومناسبة للظروف الخاصة مثل الارتفاعات العالية ودرجات الحرارة المنخفضة والتآكل العالي، بالإضافة إلى سيناريوهات الطاقة الجديدة والصناعية وتحديث الشبكات.
2. إنتاج موحد ومراقبة جودة صارمة: إنتاج موحد مع مراقبة الجودة طوال العملية وعمليات فحص متعددة، بما في ذلك اختبارات الأداء العازل واختبارات التآكل بالرش الملحي، مما يضمن أداء منتج ثابت. يتم توفير تقرير اختبار مصنع كامل لكل وحدة.
3. مؤهلات كاملة: تمتلك شهادات CCC و ISO وتقارير اختبار النوع، وتفي بمعايير مثل GB 1094.11، وتلبي متطلبات الاتصال بالشبكة وقبول المشروع.
4. توصيل مستقر ودعم شامل: أوقات توصيل مستقرة، ودعم الطلبات العاجلة. يوفر خدمات النقل وإرشادات التركيب والتشغيل، مما يضمن استمرارية إمداد الطاقة لشبكات التوزيع بجهد 20 كيلوفولت وتسهيل التنفيذ السريع للمشاريع.
5. خدمة ما بعد البيع الكاملة: يوفر دعمًا كاملًا لدورة الحياة بما في ذلك التدريب الفني والفحوصات ومعالجة الأعطال. تعمل الفرق المحلية على تحسين كفاءة الاستجابة، مما يضمن تشغيل المعدات بشكل مستقر طوال عمرها الافتراضي.
دليل الطلب
يرجى تقديم المعلومات التالية عند الطلب لضمان مطابقة المنتج بدقة:
1. حدد السعة المقدرة المطلوبة، جهد الدخل (20 كيلو فولت)/جهد الخرج، التردد، ورمز التوصيل لتحديد متطلبات الطاقة الأساسية، مناسب للأحمال المتوسطة إلى الكبيرة.
2. صف بيئة التشغيل (داخلي/خارجي، الارتفاع، درجة الحرارة، الرطوبة، إلخ) وأي متطلبات خاصة مثل الحماية من التآكل، مقاومة التجمد، أو الحماية من رذاذ الملح، مناسب لبيئات مختلفة بمستويات تآكل متفاوتة.
3. حدد طريقة التبريد، نوع الزيت العازل، جهد المعاوقة، ومستوى كفاءة الطاقة لتتناسب مع ظروف التشغيل الفعلية. يمكن اختيار كفاءة الطاقة من المستوى الأول/المستوى الثاني حسب الحاجة.
4. قدم طريقة التركيب، طريقة دخول/خروج الكابلات، ومتطلبات تخطيط غرفة المفاتيح الكهربائية لتحسين خطة التركيب، مناسب لمشاريع تحديث الشبكة ومشاريع البناء الجديدة على حد سواء.
5. حدد أي متطلبات وظيفية خاصة مثل مبدلات الجهد، وأجهزة قياس درجة الحرارة، وما إلى ذلك، لتلبية احتياجات الاستخدام الفردية ومتطلبات المراقبة الذكية.
