نظرة عامة على المنتج

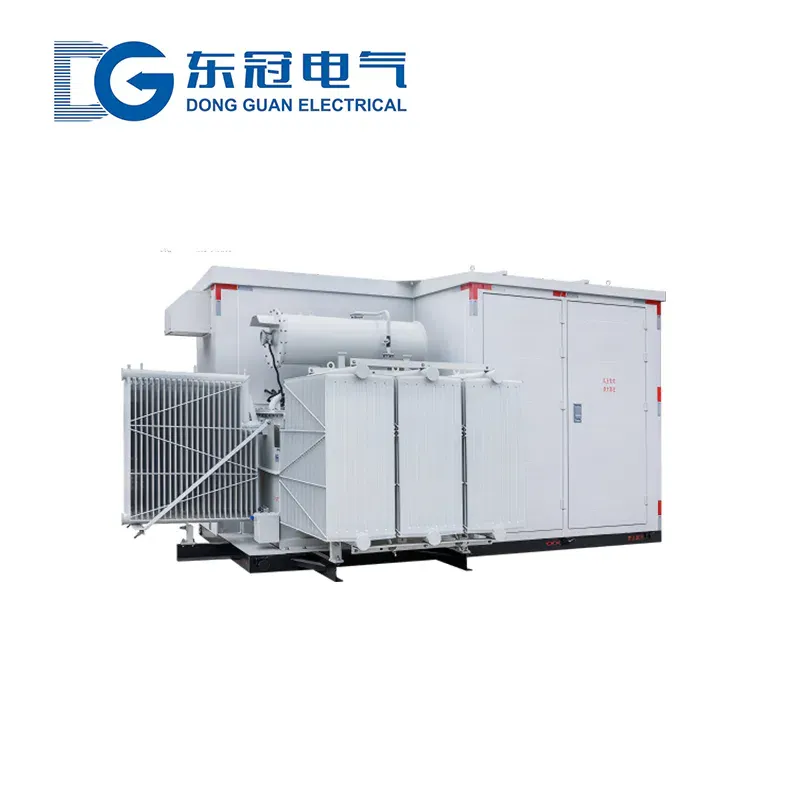

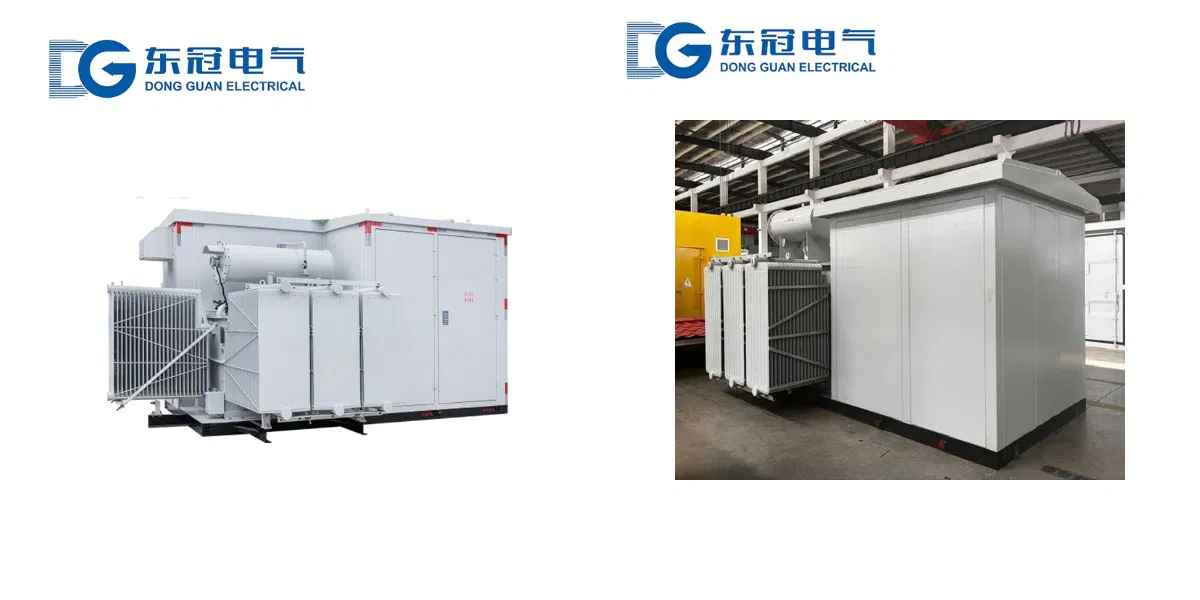

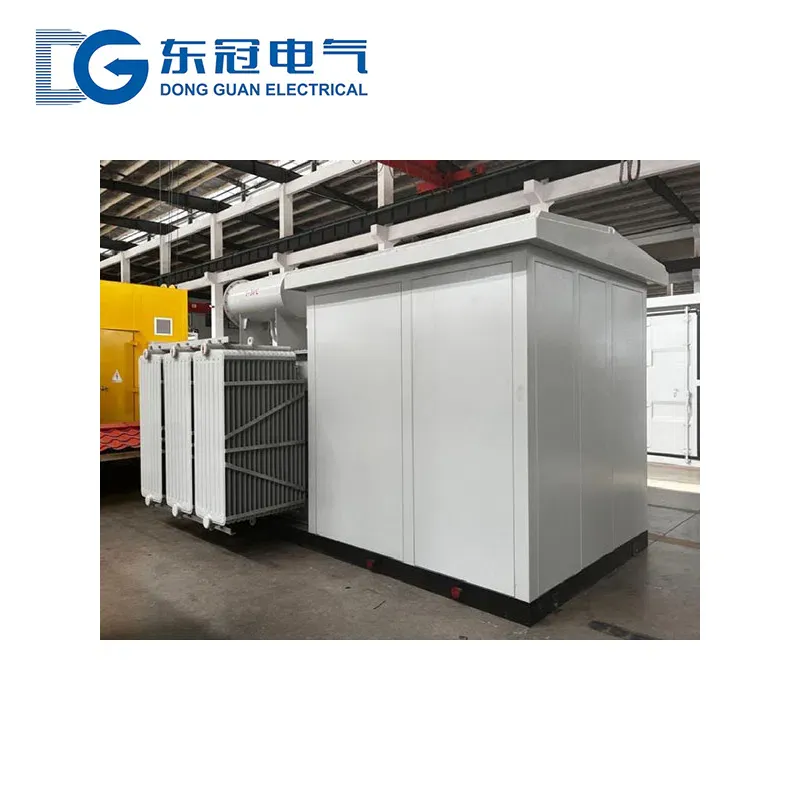

صندوق المحولات من نوع تخزين الطاقة (يشار إليه بمحطة تخزين الطاقة الفرعية) هو جهاز توزيع طاقة أساسي لأنظمة الطاقة الشمسية الكهروضوئية وتخزين الطاقة المتكاملة. يدمج محول تخزين الطاقة، ومحول الرفع، ومفاتيح الجهد العالي والمنخفض، والمراقبة الذكية. مناسب لسيناريوهات ربط تخزين الطاقة بالشبكة بجهد 0.4 كيلو فولت إلى 35 كيلو فولت، وتشمل وظائفه الأساسية شحن/تفريغ تخزين الطاقة، وتحويل الطاقة، وتوزيع الشبكة. يُستخدم على نطاق واسع في محطات الطاقة الشمسية الكهروضوئية وتخزين الطاقة، وتخزين الطاقة في الشبكة، وتخزين الطاقة التجارية والصناعية، ومشاريع الشبكات الصغيرة.
يتميز المنتج بغلاف مغلق بالكامل، وإنتاج مسبق الصنع في المصنع، ومكونات عالية الكفاءة ومنخفضة الفقد. يتوافق مع معايير مثل GB/T 17467 وحصل على شهادة CCC. تشمل المزايا الشحن/التفريغ عالي الكفاءة، والتوزيع المرن، والحماية العالية. يمكن تخصيص المعلمات لتناسب سيناريوهات تخزين الطاقة المختلفة.
بيئة التشغيل
1. درجة الحرارة المحيطة: الداخلية: من -20 درجة مئوية إلى +45 درجة مئوية؛ الخارجية: من -40 درجة مئوية إلى +60 درجة مئوية. مناسبة لمحطات تخزين الطاقة الخارجية، تتحمل ظروف العمل القاسية.
2. الارتفاع: ≤1000 متر (قابل للتخصيص حتى 3000 متر)، مع عزل محسن وتبديد حراري لسيناريوهات تخزين الطاقة على الهضاب.
3. الرطوبة النسبية: ≤95% عند +25 درجة مئوية، مزودة بأنظمة مضادة للتكثف ومقاومة للرطوبة لضمان تشغيل مستقر للمكونات.
4. مواقع التركيب: المناطق الخارجية المفتوحة، مواقع مخصصة لمحطات تخزين الطاقة. الابتعاد عن المواد المسببة للتآكل أو القابلة للاشتعال أو الانفجار.
5. درجة الحماية: الداخلية IP44–IP54؛ الخارجية IP54–IP65. أنواع قابلة للتخصيص لمقاومة التلوث والتآكل للبيئات الخارجية القاسية.
6. متطلبات التركيب: التركيب الأفقي على أساس صلب، توصيلات كهربائية موحدة، تأريض موثوق، وأجهزة حماية من الصواعق. قابلة للتكيف مع طرق تركيب متعددة.
المعايير الفنية
العنصر | وحدة | المعلمات |
|---|---|---|
الجهد المقنن | كيلو فولت | الجهد المنخفض: 0.4 كيلو فولت (مدخل تخزين الطاقة)؛ الجهد العالي: 10 كيلو فولت، 35 كيلو فولت (ربط الشبكة)؛ قابل للتخصيص |
السعة المقدرة | كيلو فولت أمبير | 100–3150 (سلسلة كاملة، تدعم التوسع المتوازي لوحدات متعددة) |
نوع المحول | --- | يفضل النوع الجاف منخفض الفقد SCB14؛ النوع المغمور بالزيت اختياري؛ مناسب لتقلبات شحن وتفريغ تخزين الطاقة |
مستوى العزل | كيلو فولت | الجهد العالي: صاعقة ≥95 كيلو فولت، تحمل تردد الطاقة ≥42 كيلو فولت؛ عزل موثوق |
مادة الغلاف | --- | فولاذ مدلفن على البارد / فولاذ مقاوم للصدأ؛ مطلي بمضاد التآكل؛ عزل مزدوج؛ مقاوم للماء والغبار |
نوع الهيكل | --- | تخطيط متكامل: حجرات مدخل تخزين الطاقة + المحول + الرفع + ربط الشبكة؛ مساحة مضغوطة |
درجة الحماية | --- | داخلي IP44–IP54؛ خارجي IP54–IP65؛ حماية خاصة قابلة للتخصيص |
المعايير المطبقة | --- | GB/T 17467، إلخ؛ يتوافق مع متطلبات ربط الشبكة وتوزيع الطاقة لتخزين الطاقة |
وظائف الحماية والمراقبة | --- | تشمل الحماية من الشحن الزائد والتفريغ الزائد وغيرها من وسائل الحماية؛ مزودة بنظام إدارة الشحن عن بُعد وتوزيع الطاقة المخزنة. |
ميزات المنتج
1. شحن/تفريغ عالي الكفاءة: محول تخزين طاقة قياسي عالي الكفاءة مع كفاءة شحن/تفريغ ≥97%، مناسب لتقلبات الطاقة في أنظمة تخزين الطاقة.
2. مخصص لتخزين الطاقة: مزود بإدارة الشحن/التفريغ وحماية من الشحن الزائد/التفريغ الزائد؛ مناسب لأنظمة الطاقة الشمسية وتخزين الطاقة المتكاملة مع إدارة مرنة للشبكة.
3. جاهز ومريح: أكثر من 90% من التجهيزات في المصنع؛ تركيب وتشغيل في الموقع خلال 1-3 أيام، مما يقلل وقت البناء.
4. حماية عالية: غلاف محكم مقاوم للتآكل ودخول الماء؛ يتحمل الظروف الخارجية القاسية لمختلف سيناريوهات تركيب تخزين الطاقة.
5. إدارة ذكية: مزود بنظام مراقبة تخزين طاقة ذكي؛ يدعم الإدارة عن بُعد وتنبيهات الأعطال لتشغيل وصيانة مريحة.
6. التوسع المرن: معلمات قابلة للتخصيص؛ يدعم التوصيل المتوازي لوحدات متعددة لتلبية احتياجات محطات تخزين الطاقة واسعة النطاق والتوسع المستقبلي.
7. آمن وموثوق: تصميمات حماية متعددة دون مخاطر سلامة؛ يتوافق مع أهداف "الكربون المزدوج" ومعايير صناعة تخزين الطاقة.
مزايا لدينا
1. تخصيص مخصص لتخزين الطاقة، قابل للتكيف مع سيناريوهات تخزين الطاقة المختلفة ومتوافق تمامًا مع أنظمة الطاقة الشمسية وتخزين الطاقة المتكاملة.
2. إنتاج موحد مع مراقبة جودة صارمة؛ تأتي كل وحدة مع تقرير اختبار مصنع للأداء المستقر.
3. شهادة كاملة، متوافقة مع معايير الصناعة، تلبي متطلبات القبول والربط بالشبكة لمشاريع تخزين الطاقة.
4. تسليم موثوق، دعم الطلبات العاجلة؛ يشمل إرشادات الرفع والتشغيل والربط بالشبكة للنشر السريع.
5. خدمة ما بعد البيع طوال دورة الحياة: تشخيص الأخطاء عن بُعد، فرق محلية سريعة الاستجابة للنشر السريع.
دليل الطلب
يرجى تقديم المعلومات التالية لضمان المطابقة الدقيقة لمتطلبات ربط تخزين الطاقة بالشبكة:
1. تحديد جهد دخل تخزين الطاقة / جهد ربط الشبكة، والسعة المقدرة، وما إذا كان التوسع المتوازي لوحدات متعددة مطلوبًا.
2. وصف بيئة التركيب ومستوى التلوث؛ تحديد ما إذا كان هناك حاجة لغلاف حماية خاص.
3. تحديد تخطيط الغلاف وأبعاده؛ وتحديد ما إذا كانت وظائف ذكية وحماية مخصصة لتخزين الطاقة مطلوبة.
4. تقديم ظروف موقع التركيب؛ وتحديد ما إذا كانت خدمات الرفع والتشغيل والتشغيل وتوزيع ربط الشبكة مطلوبة.
5. وصف سيناريو تخزين الطاقة؛ وتحديد ما إذا كانت واجهات الطاقة الشمسية بحاجة إلى الحجز لدمج أنظمة الطاقة الشمسية وتخزين الطاقة.
