نظرة عامة على المنتج

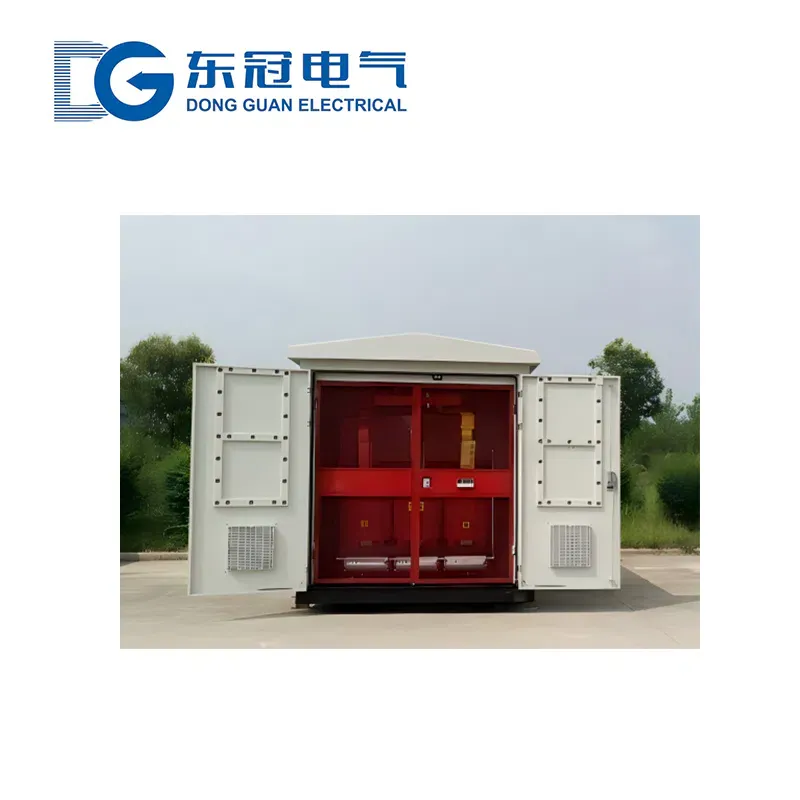

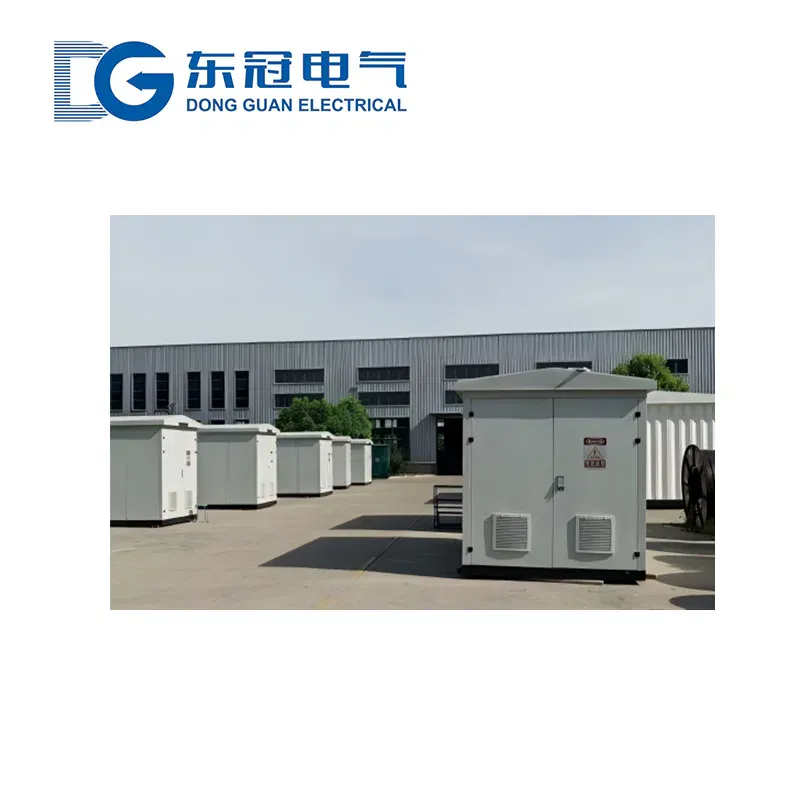

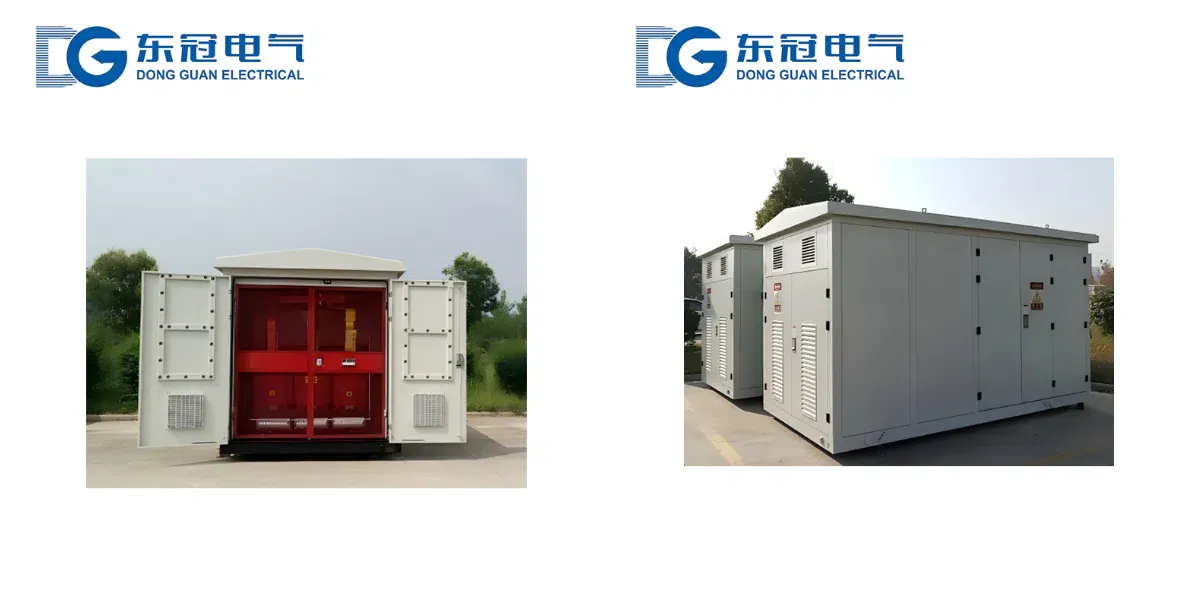

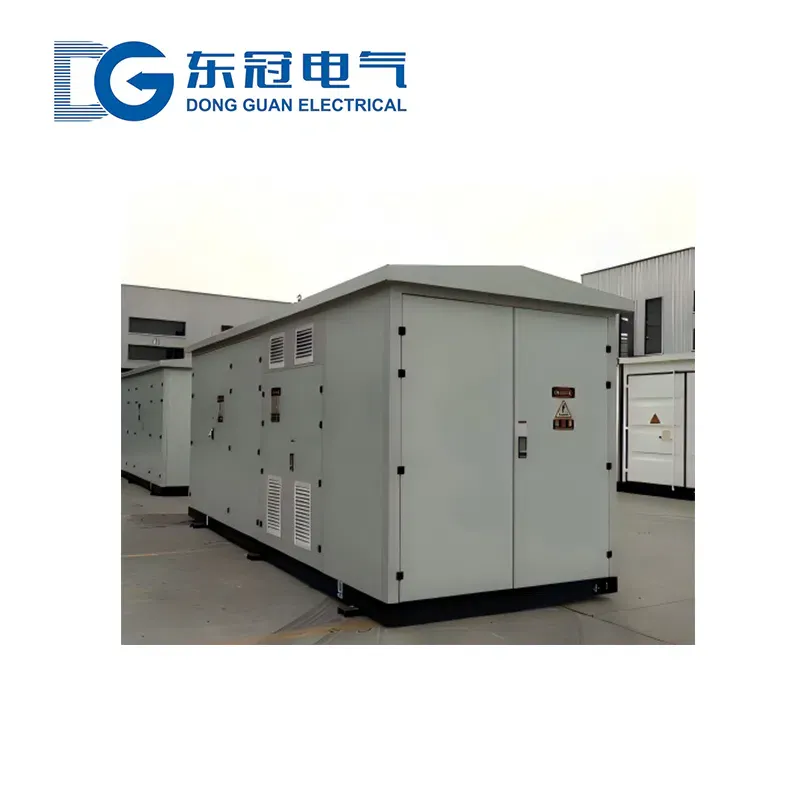

محطة التحويل الكهروضوئية من النوع الصندوقي (المشار إليها باسم محطة التحويل الكهروضوئية) هي جهاز توزيع طاقة متكامل مخصص لأنظمة توليد الطاقة الكهروضوئية. تدمج محول رفع الجهد، ومفاتيح الجهد العالي والمنخفض، والمراقبة الذكية، وحماية مكافحة العزل. مناسبة لسيناريوهات الربط الكهروضوئي بجهد 0.4 كيلوفولت إلى 35 كيلوفولت، وتتمثل وظيفتها الأساسية في رفع الجهد المنخفض للطاقة الكهروضوئية إلى جهد متوافق مع الشبكة. تُستخدم على نطاق واسع في محطات الطاقة الكهروضوئية الموزعة والمركزية، بالإضافة إلى مشاريع الطاقة الكهروضوئية والتخزين المتكاملة.
يتميز المنتج بغلاف مغلق بالكامل، وإنتاج مسبق الصنع في المصنع (أكثر من 90% من التجميع والتشغيل مكتمل)، ومكونات منخفضة الفقد. يتوافق مع معايير مثل GB/T 17467 وحصل على شهادة CCC. تشمل المزايا الكفاءة العالية، وتوفير الطاقة، والربط المريح بالشبكة، والحماية العالية. يمكن تخصيص المعلمات لتناسب مختلف السيناريوهات الكهروضوئية.
بيئة التشغيل
1. درجة الحرارة المحيطة: داخلي: من -20 درجة مئوية إلى +45 درجة مئوية؛ خارجي: من -40 درجة مئوية إلى +60 درجة مئوية. مناسبة للتركيب الخارجي المكشوف، وتتحمل ظروف العمل القاسية.
2. الارتفاع: ≤1000 متر (قابل للتخصيص حتى 3000 متر)، مع عزل محسن وتبديد حراري لسيناريوهات الطاقة الشمسية في الهضاب.
3. الرطوبة النسبية: ≤95% عند +25 درجة مئوية، مزودة بأنظمة مضادة للتكثيف ومحكمة الإغلاق مقاومة للرطوبة لمنع تلف المكونات.
4. مواقع التركيب: المناطق الخارجية المفتوحة، أسطح المباني الصناعية والتجارية. يُحفظ بعيدًا عن المواد المسببة للتآكل أو القابلة للاشتعال أو الانفجار، وتجنب تظليل الألواح الشمسية.
5. درجة الحماية: داخلي IP44–IP54؛ خارجي IP54–IP65. أنواع قابلة للتخصيص مقاومة للتلوث والتآكل للبيئات الخارجية القاسية.
6. متطلبات التركيب: التركيب الأفقي على أساس صلب، توصيلات كهربائية موحدة، تأريض موثوق، وأجهزة حماية من الصواعق. قابلة للتكيف مع طرق تركيب متعددة.
المعايير الفنية
العنصر | وحدة | المعلمات |
|---|---|---|
الجهد المقنن | كيلو فولت | الجهد المنخفض: 0.4 كيلو فولت (مدخل الطاقة الشمسية)؛ الجهد العالي: 10 كيلو فولت، 35 كيلو فولت (ربط الشبكة)؛ قابل للتخصيص |
السعة المقدرة | كيلو فولت أمبير | 100–3150 (سلسلة كاملة، تدعم التوسع المتوازي لوحدات متعددة) |
نوع المحول | --- | يفضل النوع الجاف منخفض الفقد SCB14؛ النوع المغمور بالزيت اختياري؛ مناسب للأحمال المتقلبة للطاقة الشمسية |
مستوى العزل | كيلو فولت | الجهد العالي: صاعقة ≥95 كيلو فولت، تحمل تردد الطاقة ≥42 كيلو فولت؛ عزل موثوق |
عمر الخدمة | سنوات | ≥20 سنة (المحول ≥25 سنة)؛ مقاومة التآكل والصدأ للغلاف |
مادة الغلاف | --- | فولاذ مدلفن على البارد / فولاذ مقاوم للصدأ؛ مطلي بمضاد التآكل؛ عزل مزدوج؛ مقاوم للماء والغبار |
درجة الحماية | --- | داخلي IP44–IP54؛ خارجي IP54–IP65؛ حماية خاصة قابلة للتخصيص |
وظائف الحماية والمراقبة | --- | يشمل حماية منع الجزر وغيرها من الحمايات؛ مزود بنظام مراقبة ذكي ونظام تشغيل وصيانة عن بعد |
ميزات المنتج
1. كفاءة عالية وتوفير الطاقة: محول قياسي منخفض الفقد SCB14 بكفاءة إجمالية ≥98.5%، مما يقلل من خسائر التقييد ويزيد من إيرادات توليد الطاقة.
2. مخصص للطاقة الشمسية الكهروضوئية: يتكيف مع الأحمال المتقلبة للطاقة الشمسية الكهروضوئية؛ يتميز بحماية ضد الانعزال؛ اتصال سلس بشبكة 10/35 كيلوفولت متوافق مع معايير الشبكة.
3. جاهز ومريح: أكثر من 90% من التجهيز في المصنع؛ التركيب والتشغيل في الموقع خلال 1-3 أيام، مما يقلل من وقت بناء محطة الطاقة.
4. حماية عالية: غلاف محكم مقاوم للتآكل ودخول الماء؛ يتحمل الظروف الخارجية القاسية للأسطح والأرض وغيرها من السيناريوهات.
5. تشغيل وصيانة ذكيان: مزود بنظام مراقبة ذكي؛ يدعم التشغيل والصيانة عن بُعد وتنبيهات الأعطال؛ الفحص الروتيني فقط.
6. توسع مرن: معلمات قابلة للتخصيص؛ يدعم التوصيل المتوازي لوحدات متعددة لتلبية احتياجات محطات الطاقة الشمسية الكهروضوئية الكبيرة والتوسع المستقبلي.
7. آمن وصديق للبيئة: لا تلوث ناتج عن تسرب الزيت؛ يتوافق مع مفهوم "الكربون المزدوج"؛ حماية متعددة تضمن سلامة محطة الطاقة والشبكة الكهربائية.
مزايا لدينا
1. تخصيص مخصص للطاقة الشمسية الكهروضوئية، قابل للتكيف مع سيناريوهات الطاقة الشمسية المختلفة ودعم التوسع المتكامل للطاقة الشمسية وتخزين الطاقة.
2. إنتاج موحد مع مراقبة جودة صارمة؛ تأتي كل وحدة مع تقرير اختبار مصنع للأداء المستقر.
3. شهادة كاملة، متوافقة مع معايير الصناعة، تلبي متطلبات القبول والربط بالشبكة لمشاريع الطاقة الشمسية.
4. تسليم موثوق، دعم الطلبات العاجلة؛ يشمل إرشادات الرفع والتشغيل والربط بالشبكة للنشر السريع.
5. خدمة ما بعد البيع طوال دورة الحياة: تشخيص الأعطال عن بُعد، فرق محلية سريعة الاستجابة، تقليل خسائر وقت التوقف.
دليل الطلب
يرجى تقديم المعلومات التالية لضمان المطابقة الدقيقة لمتطلبات الاتصال بشبكة الكهرباء الخاصة بالطاقة الشمسية الكهروضوئية:
1. تحديد جهد الإدخال / الاتصال بالشبكة للطاقة الشمسية الكهروضوئية، والسعة المقدرة، وما إذا كان التوسع المتوازي لوحدات متعددة مطلوبًا.
2. وصف بيئة التركيب ومستوى التلوث؛ تحديد ما إذا كان هناك حاجة لغلاف حماية خاص.
3. تحديد تخطيط وأبعاد العلبة؛ وتحديد ما إذا كانت وظائف ذكية ووظائف حماية مخصصة للطاقة الشمسية الكهروضوئية مطلوبة.
4. تقديم ظروف موقع التركيب وقدرة تحمل السقف؛ وتحديد ما إذا كانت خدمات الرفع والتشغيل والاتصال بالشبكة مطلوبة.
5. وصف نوع محطة الطاقة؛ وتحديد ما إذا كانت واجهات تخزين الطاقة بحاجة إلى الحجز لدمج أنظمة الطاقة الشمسية الكهروضوئية وتخزين الطاقة.
