نظرة عامة على المنتج

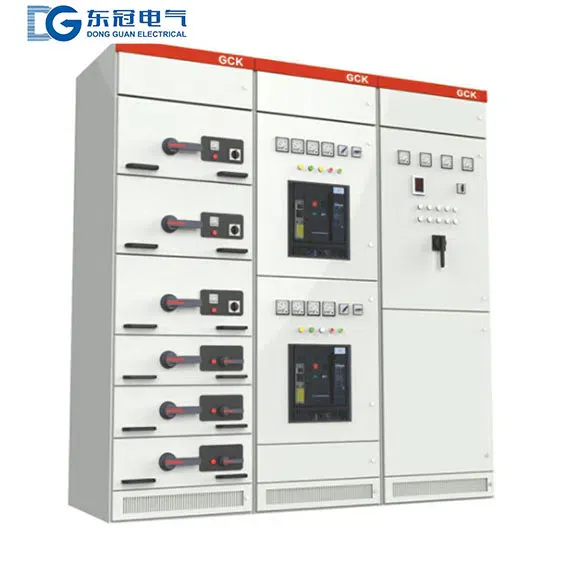

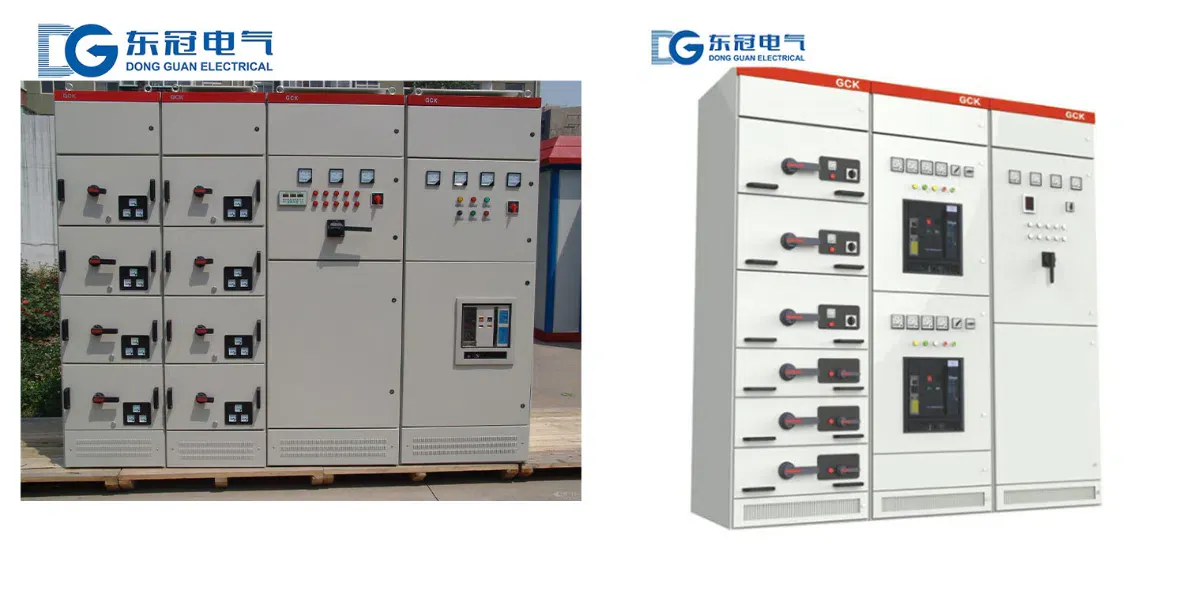

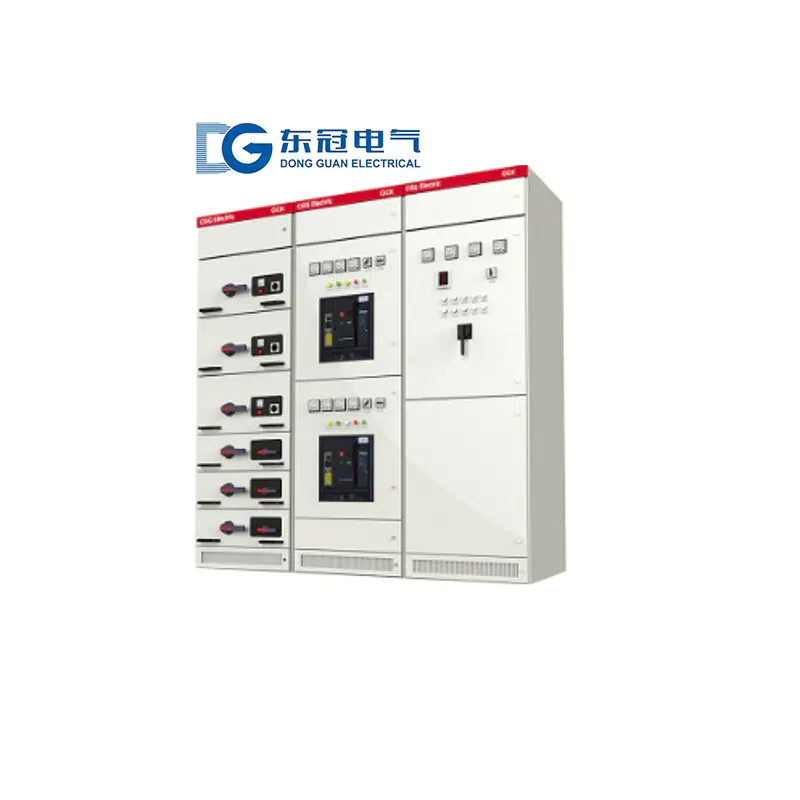

مفاتيح السحب من نوع GCK هي جهاز توزيع داخلي منخفض الجهد، مناسب لأنظمة توزيع الطاقة أحادية القضبان ومقسمة القضبان بتردد 50 هرتز ثلاثي الطور، وجهد عمل مقنن 380 فولت/400 فولت، و660 فولت. تُستخدم على نطاق واسع في سيناريوهات توزيع الجهد المنخفض المختلفة مثل محطات الطاقة، والمحطات الفرعية، ومؤسسات التعدين والصناعة، والمباني العالية، ومراكز البيانات، وصناعة البتروكيماويات، والمعادن، وأنظمة الطاقة الجديدة. تدمج وظائف مركز توزيع الطاقة (PC) ومركز التحكم في المحركات (MCC)، وتُستخدم بشكل أساسي لاستقبال وتوزيع والتحكم وحماية ومراقبة الطاقة الكهربائية. تنطبق على توزيع الطاقة، والتحكم المركزي في المحركات، وتعويض القدرة التفاعلية، والمراقبة الذكية، وما إلى ذلك، خاصة في سيناريوهات التوزيع المعقدة التي تتطلب أتمتة عالية وصيانة سريعة. وهي واحدة من الأجهزة الأساسية التي تجمع بين المرونة والموثوقية في مجال توزيع الجهد المنخفض.
يتبنى المنتج هيكلًا معياريًا قابلاً للسحب، مع مكونات رئيسية مصنوعة من مواد عالية الجودة. يتميز بقدرة قطع عالية، واستقرار ديناميكي وحراري جيد، وحلول كهربائية مرنة، وتجميع مريح، وقابلية تبادل قوية، وصيانة سهلة، وأمان عالٍ، وقدرة توسع ذكية بارزة. يستخدم إطارًا جانبيًا من نوع G مثبتًا بمسامير في هيكل بدون لحام، مما يكسر قيود المنتجات التقليدية. يتوافق مع المعايير الوطنية والصناعية مثل GB 7251.1، GB 7251.12-2013، IEC 60439-1، وقد اجتاز شهادة CCC الإلزامية وشهادة نظام الجودة ISO. أداؤه المستقر يلبي متطلبات التوزيع الصارمة للإنتاج الصناعي والبنية التحتية.
بيئة التشغيل
1. درجة الحرارة المحيطة: من -5 درجة مئوية إلى +40 درجة مئوية، متوسط درجة الحرارة خلال 24 ساعة ≤ +35 درجة مئوية؛ أثناء النقل والتخزين، يمكن أن تتراوح درجة الحرارة من -25 درجة مئوية إلى +55 درجة مئوية، مع تعرض قصير المدى يصل إلى +70 درجة مئوية.
2. تركيب داخلي، ارتفاع ≤ 2000 متر (يمكن تخصيصه حتى 3000 متر للظروف الخاصة).
3. الرطوبة النسبية: ≤50% عند +40 درجة مئوية؛ حتى 90% عند +25 درجة مئوية. يجب مراعاة التكثيف الناتج عن تغيرات درجة الحرارة، وتركيب أجهزة مضادة للتكثيف إذا لزم الأمر.
4. درجة التلوث: المستوى 3؛ قابل للتخصيص إلى المستوى 4 للحماية من التآكل في البيئات المسببة للتآكل مثل المناطق الساحلية والمصانع الكيميائية.
5. ميل التركيب: ≤5° عن العمودي.
6. موقع التركيب: لا يوجد حريق، انفجار، اهتزاز شديد، صدمات، غازات مسببة للتآكل، غبار، أو غبار موصل. يُحفظ بعيدًا عن التداخل الكهرومغناطيسي القوي. مناسب للبيئات الصناعية القاسية مثل درجات الحرارة العالية والرطوبة، وقد اجتاز اختبارات رذاذ الملح والرطوبة الحرارية والاهتزاز.
المعايير الفنية
| المعلمة | وحدة | قيمة |
| الجهد التشغيلي المقنن | فولت | تيار متردد 380/400، 660 |
| جهد العزل المقنن | فولت | 660 (1000) |
| التردد المقنن | هرتز | 50 (60 قابل للتكيف) |
| التيار المقنن للقضيب الرئيسي | A | 630/1250/1600/2000/2500/3150/4000 |
| التيار المقنن للقضيب العمودي | A | ≤1600 |
| تيار التحمل القصير المدى المقنن (1 ثانية) | كيلو أمبير | 30/50/80 |
| تيار التحمل الذروي المقنن | كيلو أمبير | 63/105/176 |
| قوة العزل الكهربائي | فولت/دقيقة | 2500 |
| مستوى الحماية | --- | IP30/IP40/IP54 (قابل للتخصيص من IP20 إلى IP54) |
| الأبعاد (العرض × العمق × الارتفاع) | مم | 600/800/1000×800/1000/1200×2200/2400 |
| تيار الدائرة الواحدة المقنن | A | 10–630 (الحد الأقصى 400 أمبير للدرج) |
| المعايير المطبقة | --- | GB 7251.1، GB 7251.12-2013، IEC 60439-1 |
ميزات المنتج
1. هيكل معياري قابل للسحب، صيانة دون انقطاع التيار الكهربائي – تصميم معياري قابل للسحب مع آلية تشغيل بأربعة أوضاع (خدمة، اختبار، سحب، عزل). يمكن سحب/إدخال الأدراج بشكل مستقل دون مقاطعة نظام الطاقة بأكمله، مما يضمن استمرارية إمداد الطاقة ويقلل من خسائر الانقطاع. تستخدم أدلة الأدراج النايلون عالي القوة، مع مقاومة منخفضة للإدخال وأكثر من 5000 دورة إدخال/سحب.
2. إطار بدون لحام، استقرار هيكلي عالي – إطار جانبي مثبت بمسامير يتجنب تشوه اللحام وتركيز الإجهاد، مما يحسن الدقة والاستقرار. تصميم معياري يعتمد على E=20mm أو 25mm. وحدات الأدراج متوفرة بأحجام 1/2، 1، 3/2. بحد أقصى 18 درجًا لكل خزانة، يدعم التكوينات المختلطة من PC وMCC.
3. حماية متكاملة بالتعشيق، أمان عالي – وحدة الدرج متعشقة مع مقبض القاطع الكهربائي تضمن إمكانية إدخال/سحب الدرج فقط عند فتح القاطع. الخزانة مقسمة إلى حجرة قضبان التوزيع، حجرة الوحدات، وحجرة الكابلات، بما يتوافق مع معيار IEC 60439-1 "النموذج 4" لكبح وميض القوس الكهربائي. التوصيلات الحرجة تستخدم طلاء الفضة لتقليل مقاومة التلامس وإطالة العمر الافتراضي.
4. استقرار ديناميكي/حراري ممتاز للظروف المعقدة – تخطيط محسّن لقضبان النحاس وقوة هيكلية، ارتفاع منخفض في درجة الحرارة، مقاومة قوية للتيار القصير، مناسبة للتشغيل المستمر بتيار عالٍ. وحدات التحكم في المحركات تدعم من 0.55 كيلوواط إلى 320 كيلوواط.
5. تحسين تبديد الحرارة للبيئات القاسية – فتحات التبريد في الأعلى والأسفل تخلق تهوية طبيعية، مع إمكانية دمجها مع التبريد القسري. الخزانة مصنوعة من الفولاذ المجلفن والبلاستيك الهندسي المقاوم للهب، ومعالجة السطح بالحمض والفوسفات وطلاء الراتنج لمقاومة التآكل والحماية من الحرائق.
6. توافق قوي، قابلية توسع ذكية – تدعم المكونات المحلية والمستوردة الرئيسية. منافذ اتصال محجوزة لـ Modbus و Profibus، تدعم مراقبة جودة الطاقة، تسجيل الأعطال، ووحدات الاتصال اللاسلكي. تتصل بسلاسة مع أنظمة EMS و BAS، وتواكب اتجاهات الصناعة 4.0.
مزايا لدينا
1. استجابة سريعة للاستفسارات، تصميم كهربائي احترافي أولي/ثانوي، تحسين النظام، واستشارات فنية مخصصة لسيناريوهات توزيع GCK.
2. خطوط إنتاج موحدة، أوقات تسليم قصيرة، دعم للطلبات العاجلة، تخصيص لمستويات الحماية الخاصة، طرق التوصيل، والميزات الذكية.
3. خدمة ما بعد البيع شاملة تشمل إرشادات التركيب، التشغيل التجريبي، التدريب، والصيانة مدى الحياة. استجابة طارئة على مدار الساعة طوال أيام الأسبوع.
4. شهادات كاملة تشمل CCC، ISO، تقارير اختبار النوع، لضمان الجودة والامتثال للمعايير الوطنية والصناعية.
5. إدارة جودة صارمة من شراء المواد الخام إلى اختبار المنتج النهائي، مع تركيز خاص على تجميع الإطار، أداء إدخال/سحب الأدراج، وموثوقية التعشيق.
إرشادات الطلب
يرجى تقديم ما يلي عند الطلب:
1. مخطط الدائرة الرئيسية، مخطط نظام الدائرة الثانوية، وطريقة التحكم في الدائرة المساعدة، مع تحديد متطلبات المراقبة الذكية، تعويض القدرة التفاعلية، أجهزة الحماية، والتوسع الذكي.
2. رسم تخطيطي لتوزيع المعدات وتخطيط غرفة التوزيع لتحسين التركيب.
3. طريقة توصيل الدخل/الخرج (علوي/سفلي/جانبي)، متطلبات توصيل القضبان، مسافات التركيب، وطريقة التثبيت.
4. النوع، التيار المقنن، وتيار القطع القصير للمكونات الرئيسية (قواطع الدائرة، الملامسات، إلخ)، بما في ذلك تفضيلات العلامات التجارية.
5. أي متطلبات بيئية خاصة (ارتفاع عالٍ، حماية من التآكل، حماية من الانفجار، مستوى حماية عالٍ) أو وظائف خاصة يجب تحديدها مسبقًا.
