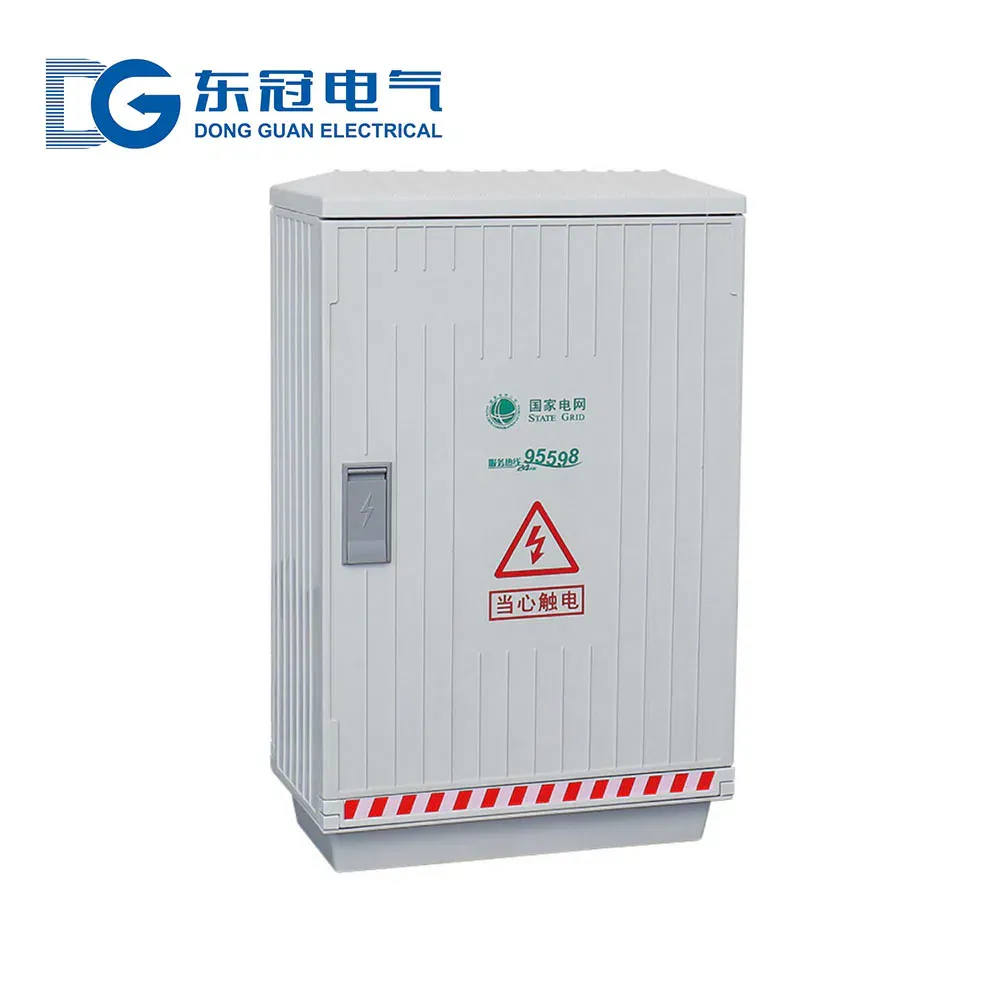

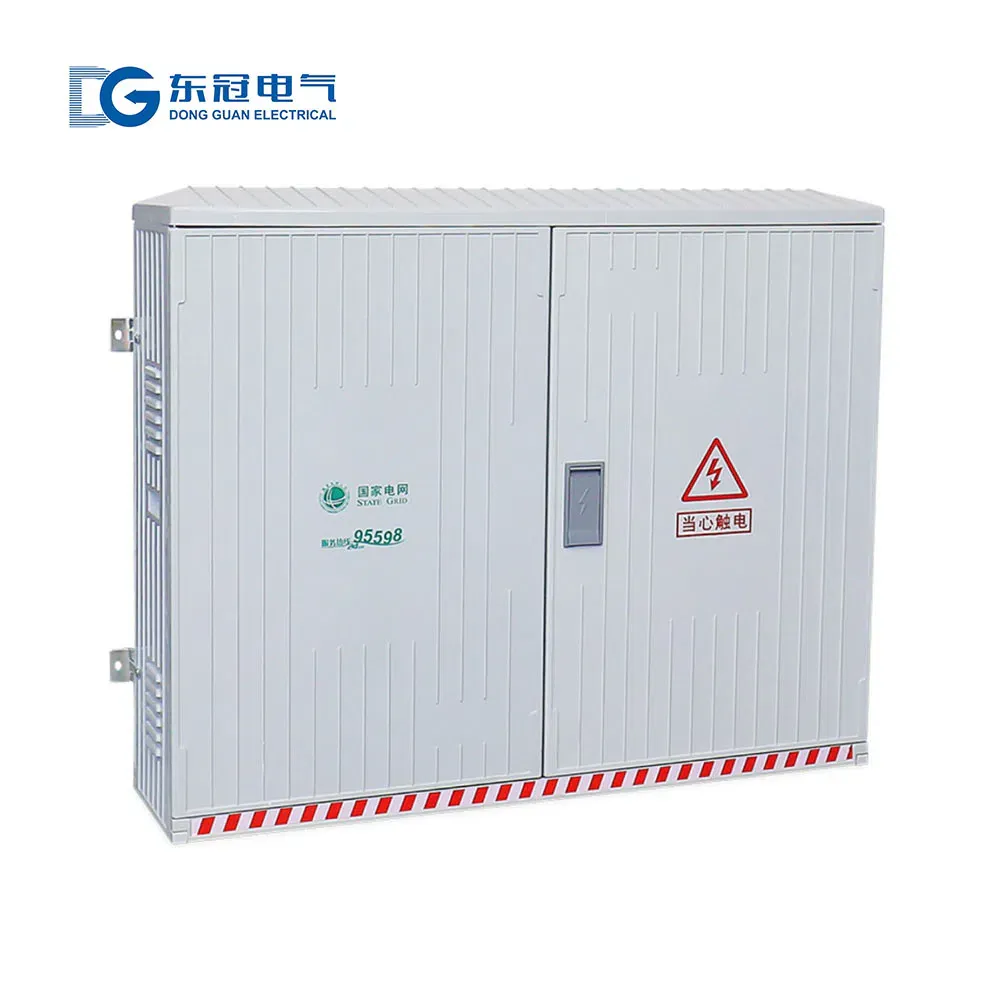

صندوق تفرع الكابلات منخفضة الجهد

نظرة عامة على المنتج

يعد صندوق فرع الكابلات ذات الجهد المنخفض جهازًا أساسيًا كاملاً لتحقيق التفرع المتعدد والتبديل والاتصال للكابلات في أنظمة التوزيع ذات الجهد المنخفض. إنها مناسبة لأنظمة التوزيع ذات الجهد المنخفض والتيار المتردد 50/60 هرتز، والجهد المقدر 220/380 فولت (قابل للتكيف مع 400 فولت/690 فولت). وتتمثل وظيفتها الرئيسية في توزيع الطاقة بكفاءة من الكابل الرئيسي إلى دوائر فرعية متعددة، مما يتيح التبديل المرن والإدارة الآمنة لخطوط الكابلات. باعتبارها عقدة رئيسية لتوزيع الطاقة للمستخدم النهائي في شبكات التوزيع الحضرية، والمجمعات الصناعية، والمباني الكبيرة، فهي بنية تحتية مهمة تضمن التشغيل المستقر لـ "الميل الأخير" من الطاقة. يتم استخدامه على نطاق واسع في سيناريوهات التوزيع الداخلية والخارجية المختلفة مثل المجتمعات السكنية والمجمعات التجارية والمجمعات الصناعية وإضاءة الطرق البلدية ومحطات الطاقة الكهروضوئية وورش المصانع وخطوط النقل بالسكك الحديدية.

يتبنى هذا المنتج تصميمًا رئيسيًا للتوصيل باستخدام قضبان النحاس، ويحسن هيكل الأسلاك الداخلية، ويوازن بين سهولة التفرع وسلامة التشغيل. يمكن تكوين عدد الدوائر الفرعية وطرق التوصيل ومستويات الحماية بمرونة وفقًا لمتطلبات المستخدم، مما يتكيف مع احتياجات توصيل الكابلات ذات المقاطع العرضية المختلفة. يحل بفعالية مشاكل مثل تفرع الكابلات غير المنظم، وضعف التلامس، وعدم كفاية سعة التيار، مما يحقق تفرعًا موحدًا، وتوصيلًا موثوقًا، ونقلًا فعالًا لخطوط الكابلات. بفضل أداء الحماية الممتاز، يتكيف مع بيئات التركيب الداخلية والخارجية المختلفة، مما يضمن تشغيلًا مرنًا ومستقرًا لشبكات التوزيع ذات الجهد المنخفض.

يتوافق المنتج بشكل صارم مع المعايير الوطنية والصناعية مثل GB 7251 "مجموعات المفاتيح الكهربائية ذات الجهد المنخفض" وGB/T 14048 "المفاتيح الكهربائية ذات الجهد المنخفض ومعدات التحكم"، وقد اجتاز شهادة CCC. يستخدم مكونات من العلامات التجارية المحلية من الدرجة الأولى. قضيب النحاس الأساسي مصنوع من النحاس الإلكتروليتي عالي الجودة أو النحاس الأحمر، مع معالجة السطح بالطلاء بالقصدير أو الفضة لمقاومة الأكسدة. تخضع عملية الإنتاج بأكملها لفحص الجودة الكامل. يمكن أن يصل مستوى الحماية من IP33 إلى IP65، ويتميز بأداء ممتاز في مقاومة الغبار والماء والتآكل. يتكيف مع المناطق والسيناريوهات المختلفة ويمكن أن يعمل بثبات لفترة طويلة، لتلبية الاحتياجات المزدوجة لتفرع كابلات الجهد المنخفض والتبديل.

بيئة التشغيل

1. درجة الحرارة المحيطة: من -20 درجة مئوية إلى +50 درجة مئوية، متوسط درجة الحرارة لمدة 24 ساعة ≤ +35 درجة مئوية. مناسبة لمعظم البيئات الحضرية والمناطق الصناعية. قابلة للتخصيص لظروف خاصة من -30 درجة مئوية إلى 60 درجة مئوية لتلبية اختلافات درجات الحرارة الإقليمية المختلفة.

2. الارتفاع: ≤ 2000 متر (قياسي). تحسين مخصص متاح للمناطق المرتفعة لتلبية احتياجات المناطق الجبلية العالية والهضاب وسيناريوهات التوزيع الأخرى.

3. الرطوبة النسبية: ≤90%. تصميم مضاد للتكثيف يتكيف مع البيئات الرطبة، مواسم الأمطار، والبيئات الساحلية عالية الرطوبة، مما يمنع أكسدة قضبان النحاس الداخلية وقصر الدوائر الكهربائية الناتج عن التسرب.

4. درجة التلوث: المستوى 2-3. النوع الداخلي يقاوم تلوث الغبار والحطام. النوع الخارجي يقاوم الرمال التي تحملها الرياح، رذاذ الملح، والتآكل الخفيف بالأحماض والقلويات. مناسب للسيناريوهات التقليدية الداخلية والخارجية العادية. حماية معززة قابلة للتخصيص ضد التآكل لسيناريوهات التلوث الخاصة.

5. زاوية الميلان للتركيب: ≤5°. يمكن تركيبه بثبات على الجدران، الأقواس، الأعمدة، أو الأرض، مما يتكيف مع تخطيطات التركيب المختلفة داخل وخارج المباني، ويلبي متطلبات التركيب في المجتمعات السكنية والطرق البلدية وغيرها من السيناريوهات.

6. البيئة: مناسب للتركيب داخل وخارج المباني. يقاوم الاهتزازات الخفيفة والأشعة فوق البنفسجية القوية (النوع الخارجي). لا يحتوي على غازات تآكلية، ولا غبار موصل، ولا مخاطر قابلة للاشتعال أو الانفجار. النوع الخارجي يقاوم التآكل الناتج عن الأمطار الغزيرة، مما يضمن التشغيل الآمن طويل الأمد للمعدات. بعض الطرازات يمكنها التكيف مع سيناريوهات مقاومة الانفجار.

المعايير الفنية

ميزات المنتج

1. توصيل قضبان النحاس، فعال ومستقر
المكون الرئيسي للتوصيل يستخدم قضبان نحاس كهربائي عالي الجودة أو نحاس أحمر، مع معالجة السطح بالطلاء بالقصدير أو الفضة لتعزيز مقاومة الأكسدة بشكل فعال، وتقليل مقاومة التلامس، وتوفير قدرة عالية على حمل التيار وأداء ممتاز لتبديد الحرارة. بالنسبة لنفس المقطع العرضي، فإن قدرة حمل التيار وتبديد الحرارة لقضبان النحاس تتفوق على التوصيلات الكابلية التقليدية. انخفاض ارتفاع درجة الحرارة واستقرار جيد أثناء التشغيل الطويل يمنع بشكل فعال الأعطال مثل التسخين والاحتراق الناتجة عن ضعف التلامس، مما يضمن تفرع الكابلات ونقل الطاقة بكفاءة وموثوقية، ويلبي احتياجات سيناريوهات توزيع التيار العالي.

2. تفرع مرن، يتكيف مع الاحتياجات المتنوعة
يتيح التصميم المعياري تهيئة مرنة للدوائر الفرعية المختلفة من مدخل واحد ومخرجين إلى مدخل واحد واثني عشر مخرجًا، مما يدعم التبديل والتوصيل للكابلات ذات المقاطع العرضية المختلفة. يمكن إضافة أو إزالة الدوائر الفرعية بمرونة وفقًا لاحتياجات التوزيع، كما أن التوسع لاحقًا سهل دون الحاجة إلى تعديل كامل للمعدات. يتكيف مع احتياجات تفرع الكابلات في سيناريوهات مختلفة مثل المجتمعات السكنية والمناطق الصناعية. يوفر التنوع القوي تخطيطًا موحدًا للكابلات متعددة الفروع، مما يحل مشكلة الفوضى في تفرع الكابلات.

3. حماية معزولة بالكامل، آمنة ومأمونة
التوصيلات الداخلية تعتمد تصميم تغليف معزول بالكامل أو شبه معزول، مما يمنع بشكل فعال مخاطر السلامة مثل الصعق الكهربائي والدوائر القصيرة. نقاط توصيل قضبان النحاس مزودة بأغطية حماية عازلة لتوفير حماية ممتازة. النوع الخارجي يستخدم هيكلًا مغلقًا مزدوج الطبقة مع أشرطة ختم مقاومة للماء عالية الجودة، مما يحقق مستويات حماية تصل إلى IP65، ويمنع بشكل فعال تسرب مياه الأمطار والغبار والرمال التي تحملها الرياح. النوع الداخلي يتمتع بحماية IP33، وهو مناسب للبيئات الداخلية التقليدية، مما يضمن بشكل شامل سلامة تشغيل المعدات وسلامة المشغلين الشخصية.

4. هيكل معقول، صيانة مريحة

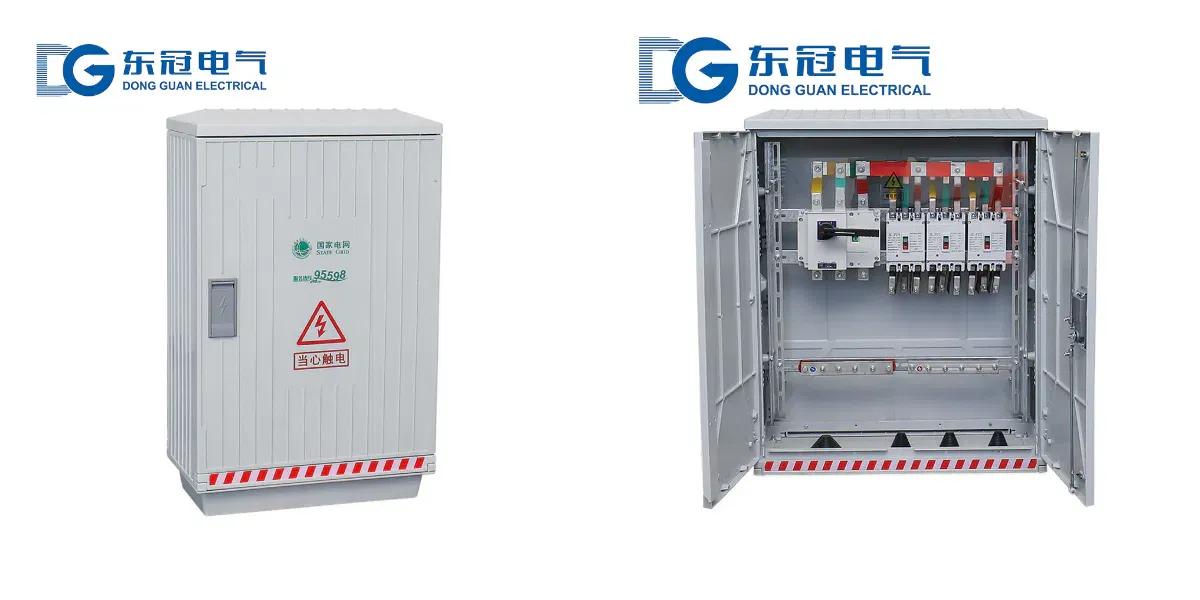

تصميم تخطيطي مقسم إلى مناطق منفصلة للكابلات الرئيسية والفرعية. الأسلاك موحدة ومرتبة ومُوسومة بوضوح، مما يسهل التعرف السريع على عُقد الخطوط وتشخيص الأعطال من قبل طاقم الصيانة. اللوحة مزودة بنافذة مراقبة شفافة لعرض الأسلاك الداخلية وحالة التشغيل بشكل مباشر دون فتح الخزانة. كما تتميز بتصميم قفل لمنع التشغيل الخاطئ والتخريب المتعمد، وهي مناسبة للسيناريوهات الخارجية غير المراقبة، مما يقلل بشكل كبير من تكاليف الصيانة.

5. مواد عالية الجودة، متينة وطويلة الأمد
الغلاف مصنوع من الفولاذ المدرفل على البارد، أو الفولاذ المقاوم للصدأ 304، أو مواد مركبة من SMC، مما يوفر قوة ميكانيكية عالية، ومقاومة للصدمات، ومقاومة للاهتزاز. الأنواع الخارجية تُعالج بطلاء إلكتروستاتيكي أو بالتنظيف الحمضي والتخميل لمقاومة التآكل، ومنع الصدأ، ومقاومة الأشعة فوق البنفسجية، وتتحمل التآكل الناتج عن البيئات الخارجية القاسية، وهي مناسبة للسيناريوهات الخاصة مثل رذاذ الملح الساحلي والمجمعات الصناعية الكيميائية. المكونات الداخلية من علامات تجارية من الدرجة الأولى، وتتميز بأداء مستقر ومعدلات فشل منخفضة. توصيلات قضبان النحاس تستخدم التثبيت بالمسامير لضمان اتصال موثوق، مع عمر خدمة يزيد عن 15 عامًا، مما يقلل من تكاليف استبدال المعدات وصيانتها.

6. تصميم قابل للتخصيص، قدرة عالية على التكيف
يمكن تخصيص مادة الغلاف، مستوى الحماية، عدد الدوائر، مواصفات قضبان النحاس، وطريقة التركيب وفقًا لمتطلبات سيناريو المستخدم. بالنسبة للسيناريوهات الخارجية ذات الرطوبة العالية ورذاذ الملح، تتوفر تصاميم محسّنة لمقاومة التآكل والإغلاق. بالنسبة للسيناريوهات ذات التيار العالي، يتم تحسين مقاطع قضبان النحاس وهياكل تبديد الحرارة. بالنسبة لسيناريوهات مثل المجتمعات السكنية والإضاءة البلدية، تتوفر تصاميم مدمجة متعددة الدوائر، تتكيف مع مختلف سيناريوهات تفرع الكابلات ذات الجهد المنخفض الداخلية والخارجية وتلبي احتياجات التوزيع الشخصية.

7. تركيب سهل، توفير في التكاليف
يدعم طرق تركيب متعددة: التثبيت على الحائط، على العمود، وعلى الأرض. حجم مضغوط وبصمة صغيرة تتكيف مع السيناريوهات ذات المساحة الخارجية المحدودة. فتحات دخول وخروج كابلات محجوزة مسبقًا متعددة تدعم وصول الكابلات من اتجاهات مختلفة. سهولة التوصيل بتصميم مسبق التوصيل، لا حاجة لأعمال بناء معقدة في الموقع، مما يحسن كفاءة التركيب بشكل كبير ويقلل تكاليف البناء. يمكن تعديل موضع التركيب بمرونة وفقًا لتخطيط الموقع.

القيم الأساسية

1. يحقق توزيعًا قياسيًا وتبديلًا فعالًا للكابلات ذات الجهد المنخفض، مما يحل مشكلات مثل توزيع الكابلات الفوضوي وضعف التلامس، ويضمن نقل الطاقة بشكل مستقر، ويدعم التوزيع الآمن لـ "الميل الأخير" من الطاقة.

2. يوفر التصميم الرئيسي الموصل لقضبان النحاس قدرة عالية على حمل التيار وتبديدًا جيدًا للحرارة، مما يضمن التشغيل المستقر على المدى الطويل، ويقلل من معدلات فشل المعدات وتكاليف الصيانة، ويضمن التشغيل المستمر لشبكات التوزيع.

3. الحماية المعزولة بالكامل + تصميمات أمان متعددة تمنع مخاطر السلامة مثل الصعق الكهربائي والدوائر القصيرة، مما يضمن سلامة الأفراد والمعدات، ويتكيف مع سيناريوهات متطلبات السلامة المختلفة في الأماكن المغلقة والمفتوحة.

4. التصميم المعياري والقابل للتخصيص يتكيف بمرونة مع السيناريوهات المختلفة ومتطلبات الأحمال. توسعة لاحقة مريحة دون تعديل كامل للنظام، مما يقلل من الاستثمار الأولي وتكاليف الترقية المستقبلية.

5. توفر المواد عالية الجودة والحماية الموثوقة عمر خدمة طويل، وتتكيف مع البيئات القاسية في المناطق المختلفة، مما يقلل من تكاليف استبدال المعدات ويحسن موثوقية نظام التوزيع بشكل عام.

6. يتوافق مع المعايير الصناعية الوطنية والتصميم المطابق، ويمر بسهولة في قبول المشروع. مناسب لمشاريع التوزيع ذات الجهد المنخفض المختلفة، ويدعم شبكات التوزيع الحضرية، وبناء الشبكات الذكية، وتحول الطاقة الجديدة.

مزايا لدينا

1. اختيار سريع وعرض أسعار. الإلمام باحتياجات تفرع الكابلات في السيناريوهات المختلفة. تقديم تصميمات حلول مخصصة لصندوق تفرع الجهد المنخفض بناءً على توزيع الأحمال الكهربائية للمستخدم، ومواصفات الكابلات، وبيئة التركيب، مع مطابقة دقيقة للمتطلبات.

2. إنتاج موحد. تستخدم قضبان النحاس الأساسية نحاسًا كهربائيًا عالي الجودة/نحاسًا أحمر مع عمليات متقدمة من القصدير/الفضة والختم. استخدام مكونات من العلامات التجارية الأولى مع فحص جودة كامل. أسرع تسليم خلال 20 يوم عمل، مما يضمن جداول المشاريع.

3. دعم فني كامل: إرشادات التركيب، توصيل الأسلاك والتشغيل، تدريب التشغيل والصيانة، وصيانة ما بعد البيع السريعة. آلية استجابة للطوارئ على مدار 24 ساعة. تغطية شبكة خدمات محلية، وحل سريع لمشاكل تشغيل وتركيب المعدات.

اجتاز شهادة CCC وISO9001 وغيرها من الشهادات الموثوقة، متوافق مع معايير الصناعة الوطنية. جودة المنتج مضمونة مع تشغيل مستقر وموثوق. تم تطبيقه بنجاح في العديد من المجتمعات السكنية والمناطق الصناعية والمشاريع البلدية.

يمكن تخصيص مادة الغلاف، مستوى الحماية، عدد الدوائر، مواصفات قضبان النحاس، وطريقة التركيب حسب الحاجة، مما يوفر قدرة تكيف أقوى لتلبية متطلبات التفرع المختلفة لكابلات الجهد المنخفض الشخصية، مع تحقيق التوازن بين التطبيق العملي والاقتصاد.

إرشادات الطلب

يرجى تقديم المعلومات التالية عند الطلب:

1. سيناريو التطبيق (داخلي/خارجي/مجتمع سكني/منطقة صناعية، إلخ)، الجهد المقنن (220 فولت/380 فولت، إلخ)، ومتطلبات التيار المقنن.

2. عدد الدوائر الفرعية (مدخل واحد ومخارج متعددة)، مواصفات مقطع الكابل، ومتطلبات طريقة التوصيل.

3. طريقة التركيب (تركيب على الحائط/تركيب على عمود/تركيب أرضي)، مستوى الحماية، ومتطلبات حجم الخزانة.

4. مادة الهيكل (فولاذ مدلفن على البارد/فولاذ مقاوم للصدأ/مادة مركبة من SMC) ومتطلبات وظيفية خاصة مثل الحماية من التآكل ومكافحة التكثف.

5. بيئة الاستخدام (ارتفاع عالٍ/رطوبة عالية/رذاذ ملحي/درجة حرارة منخفضة، إلخ) ومتطلبات تخصيص مثل التيار العالي والتكوينات متعددة الدوائر.
