نظرة عامة على المنتج

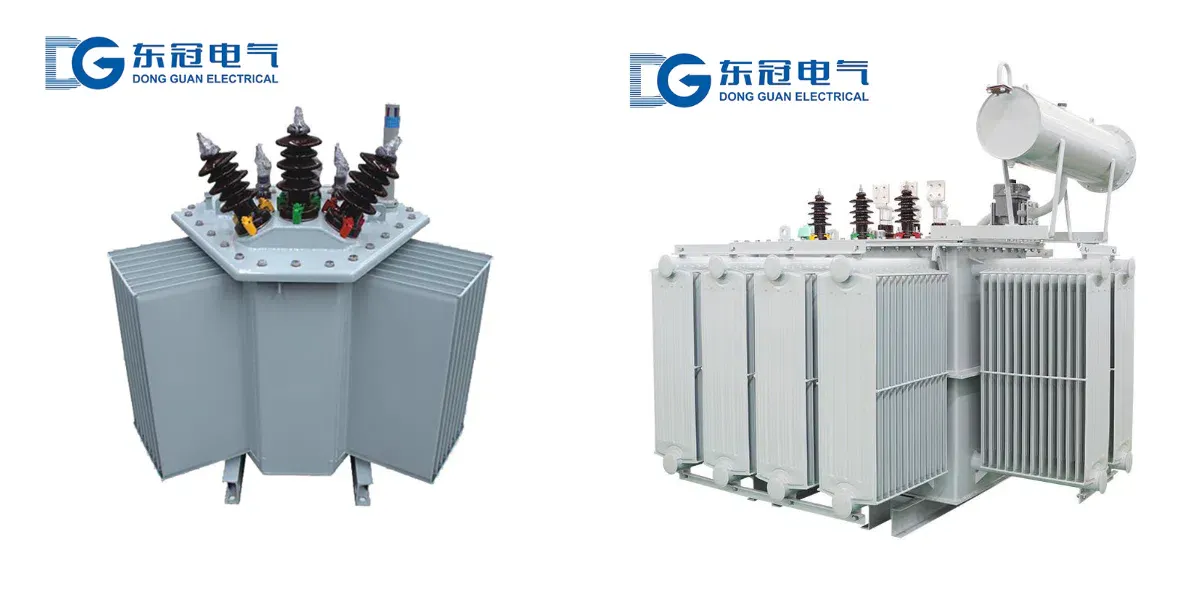

محول التوزيع الزيتي بقدرة 10 كيلوفولت هو معدات أساسية عامة للاستخدام الداخلي/الخارجي لتوزيع الطاقة الكهربائية عالية الجهد. وهو مناسب لأنظمة نقل وتوزيع الطاقة الكهربائية ثلاثية الطور بتردد 50 هرتز وجهد مقنن 10 كيلوفولت. يُستخدم على نطاق واسع في تجديد شبكات الطاقة الحضرية، ومؤسسات التعدين والصناعة، والمناطق الصناعية، والمناطق السكنية، ومشاريع الري، والنقل بالسكك الحديدية، والبتروكيماويات، والتعدين والمعادن، وغيرها من مواقع توزيع الطاقة عالية الجهد. تشمل وظائفه الرئيسية تحويل الجهد، وتوزيع الطاقة، وتثبيت جهد النظام، ونقل الطاقة. يمكنه التكيف مع تطبيقات متنوعة مثل توزيع الطاقة عالية الجهد، وتغذية المحركات بالطاقة، وتوزيع الإضاءة، وتعويض القدرة التفاعلية، مما يجعله معدات رئيسية لنقل الطاقة بكفاءة في شبكات التوزيع بجهد 10 كيلوفولت.
يتبنى المنتج هيكلًا مغلقًا بالكامل (هيكل غير مغلق اختياري). يستخدم القلب صفائح فولاذية سيليكونية مدرفلة على البارد عالية الجودة وعالية النفاذية. تستخدم اللفائف أسلاك نحاسية مطلية بالمينا عالية القوة (أسلاك ألومنيوم اختيارية). مزود بنظام تبريد فعال وزيت عازل متخصص، يتميز بفقدان منخفض، ضوضاء منخفضة، قدرة تحميل زائد عالية، أداء عزل ممتاز، تشغيل مستقر، وعمر خدمة طويل. يتوافق مع المعايير الوطنية GB 1094.1～1094.5، GB/T 6451، GB 20052، وقد حصل على شهادة CCC الإلزامية وشهادة نظام الجودة ISO، مما يضمن أداءً وجودة موثوقين، ومناسب لمختلف بيئات التوزيع ذات الجهد العالي المعقدة.
بيئة التشغيل
1. درجة الحرارة المحيطة: -30℃～+40℃، متوسط درجة الحرارة خلال 24 ساعة ≤ +35℃؛ يمكن تخصيص تصميم مضاد للتجمد للبيئات ذات درجات الحرارة المنخفضة.
2. الارتفاع: ≤1000م؛ يمكن تخصيص التكيف مع الارتفاعات العالية حتى 4000م في ظروف خاصة.
3. الرطوبة النسبية: المتوسط اليومي ≤ 95%، المتوسط الشهري ≤ 90%؛ تجنب التكثيف الشديد أو المياه الراكدة؛ يمكن توفير أجهزة مضادة للتكثيف للبيئات الرطبة.
4. موقع التركيب: لا يوجد اهتزاز عنيف، ولا غازات تآكلية، ولا غبار قابل للاشتعال أو الانفجار، ولا غبار موصل؛ الابتعاد عن التداخل الكهرومغناطيسي القوي.
5. يمكن للوحدات الخارجية تحمل المطر والثلج والرمال وأشعة الشمس والبرد الشديد وغيرها من الظروف الطبيعية؛ تتطلب الوحدات الداخلية تهوية جيدة وعدم وجود مياه راكدة.
ميل التركيب: الزاوية بين جسم الوحدة والمستوى الرأسي ≤ 3° لضمان التشغيل المستقر وتوزيع الزيت بالتساوي.
المعايير الفنية
العنصر | وحدة | المعلمات |
|---|---|---|
الجهد المقنن | كيلو فولت | 10±5%/0.4 (±2.5% قابل للتخصيص) |
التردد المقنن | هرتز | 50 |
السعة المقدرة | كيلو فولت أمبير | 50, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 |
عدد الأطوار | --- | ثلاثي الأطوار |
رمز التوصيل | --- | Dyn11 (شائع)، Yyn0 (قابل للتخصيص) |
طريقة التبريد | --- | ONAN (زيت طبيعي هواء طبيعي)، ONAF (زيت طبيعي هواء قسري - قابل للتخصيص) |
مستوى العزل | كيلو فولت | جهد تحمل التردد الكهربائي 42 كيلو فولت/دقيقة؛ جهد تحمل مستحث 75 كيلو فولت (10 ثوانٍ) |
جهد المعاوقة | % | 4.0%، 4.5%، 6.0% (مطابق للسعة، قابل للتخصيص) |
مستوى الضوضاء | ديسيبل | ≤58～70 (حسب السعة، نوع منخفض الضوضاء قابل للتخصيص) |
درجة الحماية | --- | داخلي IP20؛ خارجي IP33، IP54 (قابل للتخصيص) |
زيت العزل | --- | زيت محولات 25# (نوع منخفض الحرارة 45# قابل للتخصيص) |
ميزات المنتج
1. كفاءة عالية، فقدان منخفض، توفير ممتاز للطاقة: يستخدم صفائح فولاذية سيليكونية مدرفلة على البارد عالية النفاذية وموجهة الحبيبات، ومفاصل قلب متدرجة، وهيكل قلب مائل بالكامل لتقليل فقدان عدم التحميل وضوضاء التشغيل بشكل فعال. تعمل المقاطع العرضية المحسنة لموصلات الملفات وترتيبها على تقليل فقدان الحمل، مما يوفر تكاليف الكهرباء بشكل كبير على المدى الطويل، ويلبي معايير كفاءة الطاقة الوطنية، ومناسب لاحتياجات التوزيع الموفرة للطاقة الخضراء.
2. عزل ممتاز، هامش أمان عالٍ: هياكل عزل متعددة للملفات والقلب باستخدام مواد عازلة عالية الجودة، مقترنة بزيت محولات متخصص، توفر ثلاث وظائف: العزل، تبديد الحرارة، وإطفاء القوس. عملية ملء الزيت بالفراغ الكامل تزيل الفقاعات والشوائب من الزيت، مما يؤدي إلى قوة عزل عالية، قدرة قوية على تحمل القصر، مقاومة للشيخوخة أثناء التشغيل طويل الأمد بجهد عالٍ، وإزالة مخاطر السلامة مثل تسرب الكهرباء وتسرب الزيت.
3. تبديد حرارة فعال، قدرة تحميل زائد قوية: يستخدم تصميم خزان مموج، أنبوب، أو مشعاع من نوع الزعانف، مما يوفر مساحة تبريد كبيرة وانخفاض في درجة الحرارة، مع كفاءة تبديد حرارة تتجاوز معايير الصناعة. يسمح بالتشغيل المستقر طويل الأمد عند الحمل المقنن، مع قدرة قوية على التحميل الزائد قصير المدى للتعامل بسهولة مع طفرات الطلب المفاجئة على الطاقة، مناسب لظروف التشغيل المعقدة.
4. هيكل قوي، حماية شاملة: الخزان مصنوع من ألواح فولاذية مدرفلة على البارد عالية الجودة ملحومة بقوة عالية وإحكام جيد، مما يمنع بشكل فعال تسرب الزيت والصدمات الناتجة عن الاهتزازات الخارجية. تتميز الوحدات الخارجية بحماية من المطر والغبار ومقاومة التلوث بالزيت؛ بينما تكون الوحدات الداخلية مدمجة وجميلة المظهر، قابلة للتكيف مع بيئات التركيب المختلفة مع متانة عالية.
5. تصميم بدون صيانة، عمر خدمة طويل: يعزل الهيكل المغلق بالكامل الهواء والرطوبة بشكل فعال، مما يبطئ معدل أكسدة زيت العزل، ويقلل بشكل كبير من تكرار الصيانة. يلبي التصميم العام معايير التشغيل طويلة الأمد لمعدات الجهد العالي. في ظل ظروف الصيانة العادية، يمكن أن يتجاوز عمر الخدمة 25 عامًا، مما يقلل من تكاليف استبدال المعدات.
6. سهولة التركيب، تنوع واسع: حجم معتدل ومركز ثقل ثابت، يدعم طرق تركيب مختلفة: داخلي/خارجي، تركيب على الأرض/عمود. يمكن توصيله مباشرة بشبكات التوزيع 10 كيلو فولت، واستخدامه مع مفاتيح التوزيع وخزانات التوزيع 10 كيلو فولت، مما يوفر توافقًا قويًا مع النظام وإمكانية تعديل مرنة وفقًا لظروف الموقع، والتكيف مع متطلبات تخطيط غرفة المفاتيح المختلفة.
مزايا لدينا
1. قدرة تخصيص قوية: يمكن تخصيص المنتجات وفقًا لمتطلبات العملاء لسعات مختلفة، ومستويات الجهد، وأنواع التوصيل، وطرق التبريد، ودرجات الحماية، مما يتكيف بدقة مع الظروف الخاصة مثل الارتفاعات العالية، ودرجات الحرارة المنخفضة، والحماية من التآكل.
2. إنتاج موحد ومراقبة جودة صارمة: عمليات خط إنتاج موحدة مع نظام إدارة جودة صارم ومعتمد. عمليات تفتيش متعددة طوال العملية بأكملها، بدءًا من شراء المواد الخام، ومعالجة القلب، وتصنيع الملفات، وصولاً إلى التجميع النهائي والاختبار، تضمن أداءً ثابتًا للمنتج وجودة موثوقة.
3. مؤهلات كاملة: توفر تقارير اختبار النوع الكاملة، وتقارير اختبار المصنع، وشهادة CCC، وغيرها من الوثائق الموثوقة، مما يلبي تمامًا متطلبات الاتصال بالشبكة وقبول المشروع دون الحاجة إلى إعداد مواد مؤهلة إضافية.
4. تسليم مستقر ودعم شامل: أوقات تسليم مستقرة، مع دعم الطلبات العاجلة. يوفر خدمات نقل احترافية، وإرشادات للتركيب في الموقع، وخدمات تشغيل المعدات، مما يضمن النشر السريع.
5. نظام خدمة ما بعد البيع الكامل: يوفر دعمًا لكامل دورة الحياة بما في ذلك التدريب الفني، والتفتيش الدوري، ومعالجة الأعطال الطارئة، واختبار الزيت واستبداله، مما يضمن تشغيل المعدات بشكل مستقر وراحة البال للعملاء.
دليل الطلب
يرجى تقديم المعلومات التفصيلية التالية عند الطلب لتمكين التخصيص الدقيق للمنتج وتحسين الحلول:
1. تحديد السعة المقدرة المطلوبة، جهد الدخل (10 كيلو فولت)، جهد الخرج، التردد، ورمز التوصيل لتحديد متطلبات الطاقة الأساسية.
2. وصف بيئة التشغيل، بما في ذلك الداخلية/الخارجية، الارتفاع، درجة الحرارة المحيطة، الرطوبة، وأي متطلبات خاصة مثل الحماية من التآكل أو مقاومة التجمد.
3. تحديد طريقة التبريد، نوع الزيت العازل، جهد المعاوقة، ومستوى كفاءة الطاقة لتوضيح متطلبات أداء المعدات.
4. تقديم طريقة التركيب (التركيب على الأرض/العمود)، طريقة دخول/خروج الكابلات، وأي متطلبات تخطيط لغرفة المفاتيح الكهربائية ذات الصلة لتحسين تخطيط التركيب.
تحديد أي متطلبات وظيفية خاصة، مثل مواضع مغير الجهد، أجهزة قياس درجة الحرارة، صمامات تخفيف الضغط، مقاييس مستوى الزيت، منظمات الحرارة، التصميم منخفض الضوضاء، إلخ.
