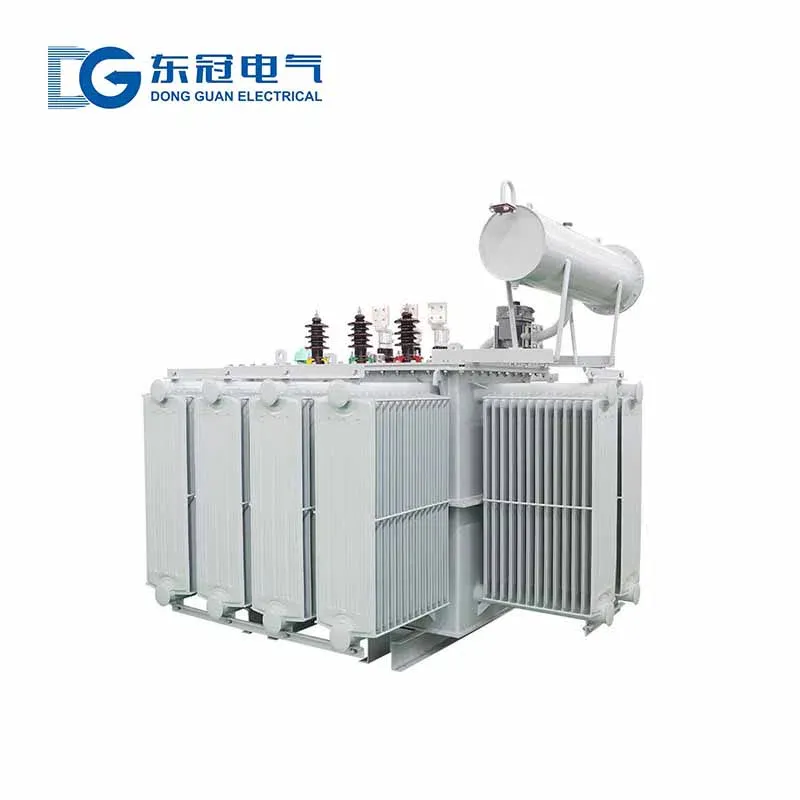

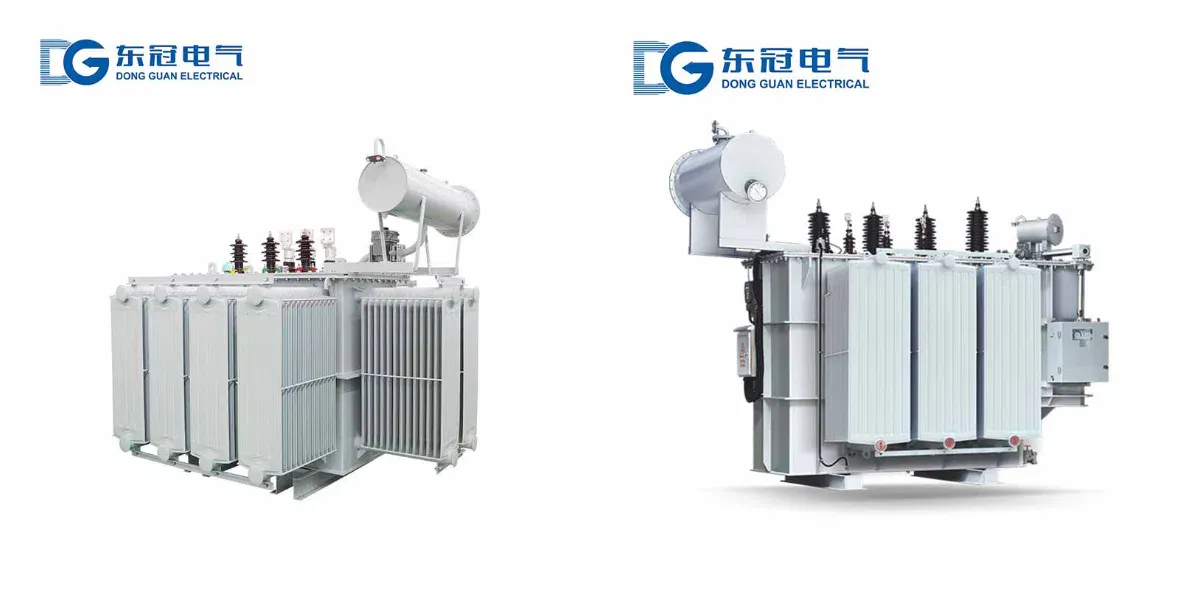

نظرة عامة على المنتج
محول التوزيع المغمور بالزيت 35 كيلو فولت هو جهاز توزيع طاقة عالي الجهد داخلي/خارجي. إنها مناسبة لأنظمة نقل وتوزيع الطاقة ثلاثية الطور AC 50 هرتز و35 كيلو فولت. تستخدم على نطاق واسع في شبكات الطاقة الأساسية في المناطق الحضرية، والمؤسسات الصناعية والتعدينية الكبيرة، والمجمعات الصناعية، وقواعد الطاقة الجديدة، ودعم النقل لمسافات طويلة، وإمدادات الطاقة للبنية التحتية للسكك الحديدية ومترو الأنفاق. وهي تتولى وظائف تشمل تحويل الجهد، وتوزيع الطاقة، وتثبيت الجهد، ونقل الطاقة. إنها معدات رئيسية لتزويد الطاقة بكفاءة في شبكات توزيع 35 كيلو فولت، ومناسبة لسيناريوهات تطبيقات الطاقة واسعة النطاق واحتياجات توسيع الشبكة الأساسية. وهي تتحمل مسؤولية خفض الجهد الكهربائي من 110 كيلو فولت وما فوق الشبكات الرئيسية وتوفر طاقة موثوقة للمستخدمين النهائيين، وموازنة الاستقرار والكفاءة، وتلبية احتياجات التوسع الحضري الجديد وأهداف "الكربون المزدوج".
يتبنى المنتج هيكلًا مغلقًا بالكامل (مع خيار غير مغلق اختياريًا). يستخدم القلب صفائح فولاذية سيليكونية عالية الجودة وعالية النفاذية ومدرفلة على البارد وموجهة الحبيبات، ويتميز بتصميم متعدد الخطوات متداخل ومتعرج مع تثبيت منتظم. تستخدم اللفائف أسلاك نحاسية مطليّة بالمينا خالية من الأكسجين وعالية القوة (مع خيار الألمنيوم). مزود بنظام تبديد حرارة فعال وزيت عازل صديق للبيئة خالٍ من ثنائي الفينيل متعدد الكلور، ويتميز بفقد منخفض، وضوضاء منخفضة، وقدرة تحمّل زائد قوية، وعزل ممتاز، وتشغيل مستقر، وعمر خدمة طويل. يتوافق مع المعايير الوطنية مثل GB 1094 وGB 20052 وGB/T 6451-2023، وقد اجتاز شهادات CCC وISO. الجودة موثوقة، مناسبة لمجالات مثل الصناعة والطاقة والطاقة الجديدة التي تتطلب موثوقية عالية جدًا في إمدادات الطاقة، وتلبي احتياجات بناء الشبكات الخضراء وترقية توزيع الجهد العالي. التكنولوجيا ناضجة مع أداء ممتاز من حيث التكلفة، مناسبة للمحطات الفرعية غير المراقبة ومحطات تجميع الطاقة الجديدة.
بيئة التشغيل
1. درجة الحرارة المحيطة: -30℃～+40℃، متوسط 24 ساعة ≤ +35℃؛ تصميم مضاد للتجمد وزيت عازل واسع النطاق الحراري قابل للتخصيص لدرجات الحرارة المنخفضة لضمان سيولة الزيت وتشغيل المعدات، مناسب لسيناريوهات توزيع الجهد العالي في المناطق شديدة البرودة ودرجات الحرارة القصوى مثل صحراء جوبي الشمالية الغربية.
2. الارتفاع: ≤1000م؛ قابل للتخصيص للتكيف مع الارتفاعات العالية حتى 4000م في ظروف خاصة، مع هيكل عزل محسّن للبيئات المرتفعة، يلبي متطلبات العزل لـ GB 1094.3، ويتجنب تأثير الارتفاع العالي على أداء العزل، مما يضمن تشغيل المعدات بشكل مستقر.
3. الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%؛ يمكن توفير أجهزة مضادة للتكثيف للبيئات الرطبة لضمان استقرار العزل وتجنب شيخوخة العزل، مناسب للاستخدام في المناطق الرطبة والملوثة، وكذلك سيناريوهات الصناعة ذات الرطوبة العالية مثل المعادن والبتروكيماويات.
4. موقع التركيب: لا يوجد اهتزاز عنيف، أو غازات تآكلية، أو غبار قابل للاشتعال أو الانفجار، أو غبار موصل؛ يجب الابتعاد عن التداخل الكهرومغناطيسي القوي، مناسب للبيئات التآكلية من فئة C3-C5 (قابل للترقية إلى مستوى رذاذ الملح C5-M)، لتلبية المتطلبات الصارمة للمصانع الصناعية، ومحطات الجهد العالي الخارجية، ومحطات تعزيز طاقة الرياح الساحلية.
5. تتحمل الوحدات الخارجية تأثير الأمطار والثلوج والرمال والغبار ورذاذ الملح، ومجهزة بأغلفة مقاومة للمطر والغبار والتآكل وطلاءات مزدوجة الطبقات مضادة للتآكل، مع أختام مصنوعة من مطاط الفلوروإيلاستومر؛ تتطلب الوحدات الداخلية تهوية جيدة وعدم وجود مياه راكدة لتجنب ارتفاع الحرارة، ومناسبة لسيناريوهات التركيب في المختبرات الثابتة وغرف المفاتيح الكهربائية المركزية.
6. زاوية الميل للتركيب: ≤3° بالنسبة للمستوى الرأسي. يتم تثبيت القلب والملفات بإحكام داخل الخزان، مما يضمن استقرار المعدات وتوزيع الزيت بالتساوي، ويضمن أداء التبريد والعزل، ومناسب لسيناريوهات التركيب المعقدة، وتجنب الإزاحة أثناء النقل والتشغيل.
المعايير الفنية
العنصر | وحدة | المعلمات |
|---|---|---|
الجهد المقنن | كيلو فولت | 35±5%/0.4 (±2×2.5% قابل للتخصيص، يدعم تغيير الجهد تحت الحمل/بدون حمل) |
التردد المقنن | هرتز | 50 |
السعة المقدرة | كيلو فولت أمبير | 315, 400, 500～20000 (سلسلة كاملة، سعات أكبر قابلة للتخصيص، مناسبة لسلسلة SZ18, S13, S22) |
عدد الأطوار | --- | ثلاثي الأطوار |
رمز التوصيل | --- | Dyn11 (شائع)، Yyn0 (قابل للتخصيص) |
طريقة التبريد | --- | ONAN (زيت طبيعي هواء طبيعي)، ONAF (زيت طبيعي هواء قسري)، OFAF (زيت قسري هواء قسري - قابل للتخصيص، التبريد بالهواء القسري يسمح بزيادة السعة) |
مستوى العزل | كيلو فولت | جهد تحمل التردد الكهربائي 100kV/1min؛ جهد تحمل مستحث 195kV (10s)، يتوافق مع GB 1094.3، مستوى عزل الجانب العالي 95kV، الجانب المنخفض 4kV |
جهد المعاوقة | % | 6.0%, 8.0%, 10.0%, 12.0% (مطابق للسعة، قابل للتخصيص) |
مستوى الضوضاء | ديسيبل | ≤70～85 (نوع منخفض الضوضاء قابل للتخصيص حتى ≤62dB، مع هيكل قلب محسّن لتقليل الضوضاء) |
درجة الحماية | --- | داخلي IP20؛ خارجي IP33، IP54، IP65 (درجة حماية من التآكل WF2 قابلة للتخصيص، مناسبة لبيئات رذاذ الملح والتآكل العالي) |
زيت العزل | --- | زيت محولات صديق للبيئة 25# (نوع منخفض الحرارة 45#، نوع مضاد للشيخوخة، زيت سيليكون واسع النطاق الحراري قابل للتخصيص، خالٍ من ثنائي الفينيل متعدد الكلور، يتوافق مع المعايير البيئية ذات الصلة) |
ميزات المنتج
1. كفاءة عالية، فقدان منخفض، توفير ممتاز للطاقة: يستخدم صفائح فولاذية سيليكونية عالية النفاذية موجهة الحبيبات وتصميم وصلات متداخلة متعددة المراحل. ترتيب ملفات محسّن باستخدام موصلات نحاسية خالية من الأكسجين (أو أسلاك معزولة بالورق، موصلات محولة ذاتية الترابط). فقدان منخفض وضوضاء منخفضة، مع تلبية معايير كفاءة الطاقة الوطنية من المستوى الأول/الثاني، متوافق مع تصاميم سلسلة S13/S22، مناسب للتشغيل الصناعي المستمر طويل الأمد، مما يساهم في توفير الطاقة وتقليل الانبعاثات، وخفض تكاليف التشغيل للشبكات والمستخدمين.
2. عزل ممتاز، آمن وموثوق: هيكل عزل متعدد الطبقات مُحسَّن للجهد العالي 35 كيلو فولت، مع زيت عازل صديق للبيئة خالٍ من مركبات ثنائي الفينيل متعدد الكلور وعملية تعبئة الزيت بالتفريغ، مما يوفر قوة عزل عالية، وقدرة قوية على تحمل القصر، وتفريغ جزئي منخفض، واستقرار حراري جيد. يجتاز اختبارات العزل وفقًا للمواصفة GB 1094.3، مما يلغي مخاطر تسرب الكهرباء والزيت، ويتوافق مع لوائح السلامة لمعدات الجهد العالي، ويضمن سلامة الأفراد والمعدات، مع عمر خدمة طويل.
3. تبديد حراري فعال، قدرة تحمل زائد قوية: يستخدم خزانات مموجة أو مشعات عالية الكفاءة. وضع التبريد القسري بالزيت والهواء القسري قابل للتخصيص. كفاءة عالية في تبديد الحرارة وانخفاض في ارتفاع درجة الحرارة. يسمح بالتشغيل المستقر طويل الأمد عند الحمل المقنن مع قدرة تحمل زائد قوية على المدى القصير (يعمل بشكل مستمر لمدة 4 ساعات عند 1.2 ضعف السعة المقننة)، مناسب لتقلبات الأحمال في شبكات التوزيع بجهد 35 كيلوفولت، ويلبي احتياجات سيناريوهات التطبيقات الكهربائية واسعة النطاق ودعم النقل لمسافات طويلة.
4. هيكل قوي، حماية شاملة: الخزان مصنوع من ألواح فولاذية مدرفلة على البارد عالية الجودة، ويتم معالجة السطح بإزالة الشحوم وإزالة الصدأ والسفع الرملي قبل الطلاء. يتمتع بإحكام جيد ومقاومة للاهتزاز. يتم تثبيت القلب والملفات بإحكام داخل الخزان، مما يمنع الإزاحة أثناء النقل والتشغيل. تتمتع الوحدات الخارجية بأداء مقاوم للمطر والغبار والتآكل، ومناسبة للبيئات المالحة والصناعية المسببة للتآكل. الوحدات الداخلية مدمجة وجميلة المظهر مع مساحة صغيرة، ومناسبة لمختلف السيناريوهات عالية الجهد المعقدة، وسهلة النقل والتركيب.
5. صيانة مجانية، عمر خدمة طويل: الهيكل المغلق بالكامل يقلل من أكسدة الزيت العازل، مما يؤدي إلى انخفاض وتيرة الصيانة. عمر الخدمة ≥ 25 عامًا في ظل ظروف الصيانة العادية. الزيت العازل الصديق للبيئة يقلل من التأثير البيئي ويتوافق مع معايير القبول GB 50148. التصميم المعياري يسهل الاستبدال السريع للمكونات المعطلة، مما يقلل من تكاليف الاستبدال والتشغيل.
6. تركيب سهل، تنوع واسع: يدعم التركيب الداخلي/الخارجي، على الأرض/الأعمدة. يمكن توصيله مباشرة بشبكات التوزيع 35 كيلوفولت مع توافق قوي، مناسب للشبكات الأساسية الحضرية، المصانع الصناعية، قواعد الطاقة الجديدة، السكك الحديدية، مترو الأنفاق، وغيرها من السيناريوهات. تركيب وتشغيل مريح، مما يسمح بالنشر السريع، مناسب للسيناريوهات غير المراقبة.
مزايا لدينا
1. قدرة تخصيص قوية: يمكن تخصيص السعة والجهد وطريقة تغيير الجهد ودرجة الحماية وغيرها حسب الاحتياجات، مناسبة للظروف الخاصة مثل الارتفاعات العالية ودرجات الحرارة المنخفضة والتآكل العالي، بالإضافة إلى سيناريوهات الطاقة الجديدة والصناعة وتجديد الشبكة الأساسية وبناء البنية التحتية، لتلبية احتياجات استهلاك الطاقة الكبير والنقل لمسافات طويلة. يمكن تخصيص مغيرات الجهد تحت الحمل ووحدات تعويض القدرة التفاعلية الديناميكية وغيرها.
2. إنتاج موحد ومراقبة جودة صارمة: إنتاج موحد مع مراقبة الجودة طوال العملية وفحوصات متعددة، بما في ذلك أداء العزل واختبار التآكل بالرش الملحي واختبارات جودة الزيت واختبارات مقاومة الدائرة القصيرة، بما يتوافق مع GB/T 6451-2023. يضمن أداء منتج ثابت. يتم توفير تقرير اختبار مصنع كامل لكل وحدة، لتلبية متطلبات قبول المشروع.
3. المؤهلات الكاملة: يمتلك شهادات CCC وISO وتقارير اختبار النوع، ويلبي معايير مثل GB 1094.3، ويحقق متطلبات الربط بالشبكة وقبول المشاريع الكبيرة دون الحاجة إلى إعداد مواد تأهيل إضافية، مما يسهل التنفيذ السريع للمشروع.
4. التسليم المستقر والدعم الشامل: مواعيد تسليم مستقرة، ودعم الطلبات العاجلة. يوفر خدمات النقل الاحترافية، والإرشاد في التركيب في الموقع، وخدمات التشغيل، مما يضمن استمرارية إمداد الطاقة لشبكات التوزيع بجهد 35 كيلوفولت، ويلبي متطلبات الجدول الزمني للمشاريع الكبيرة ويقلل من مخاطر تأخير المشروع.
5. خدمة ما بعد البيع الكاملة: توفر دعمًا لكامل دورة الحياة بما في ذلك التدريب الفني، والتفتيش الدوري، ومعالجة الأعطال الطارئة، واختبار الزيت واستبداله. تعمل الفرق المحلية على تحسين كفاءة الاستجابة، وتحويل منطق الصيانة من "الصيانة الدورية" إلى "الصيانة القائمة على الحالة"، مما يضمن تشغيل المعدات بشكل مستقر طوال عمرها الافتراضي.
دليل الطلب
يرجى تقديم المعلومات التالية عند الطلب لضمان مطابقة المنتج بدقة:
1. حدد السعة المقدرة المطلوبة، جهد الدخل (35 كيلو فولت)/جهد الخرج، التردد، رمز التوصيل، وطريقة تغيير الجهد (تحت الحمل/بدون حمل) لتحديد متطلبات الطاقة الأساسية، مناسبة للأحمال الكبيرة ودعم النقل لمسافات طويلة.
2. صف بيئة التشغيل (داخلية/خارجية، الارتفاع، درجة الحرارة، الرطوبة، إلخ) وأي متطلبات خاصة مثل الحماية من التآكل، مقاومة التجمد، أو الحماية من رذاذ الملح، مناسبة لمستويات التآكل المختلفة والبيئات القاسية مثل الارتفاعات العالية، البرد القارس، والمناطق الساحلية.
3. حدد طريقة التبريد، نوع الزيت العازل، جهد المعاوقة، ومستوى كفاءة الطاقة لمطابقة ظروف التشغيل الفعلية. يمكن اختيار كفاءة الطاقة من المستوى الأول/المستوى الثاني ووضع التبريد القسري بالزيت والهواء حسب الحاجة. حدد ما إذا كانت هناك حاجة لتشغيل زيادة السعة.
4. تقديم طريقة التركيب، طريقة دخول/خروج الكابلات، ومتطلبات تخطيط غرفة المفاتيح الكهربائية لتحسين خطة التركيب، بما يناسب مشاريع تحديث الشبكات، ومشاريع البناء الجديدة واسعة النطاق، وسيناريوهات إنشاء البنية التحتية.
5. تحديد أي متطلبات وظيفية خاصة مثل مغيرات الجهد، أجهزة قياس درجة الحرارة، المراقبة الذكية، تعويض القدرة التفاعلية الديناميكية، إلخ، لتلبية احتياجات الاستخدام الفردية ومتطلبات بناء الشبكات الذكية لسيناريوهات غير المراقبة.
