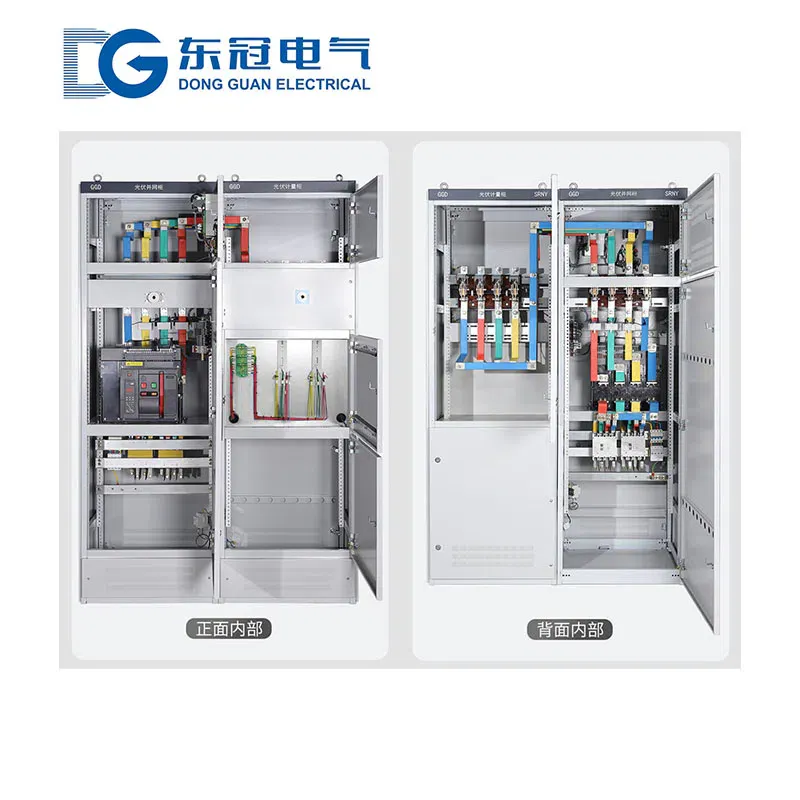

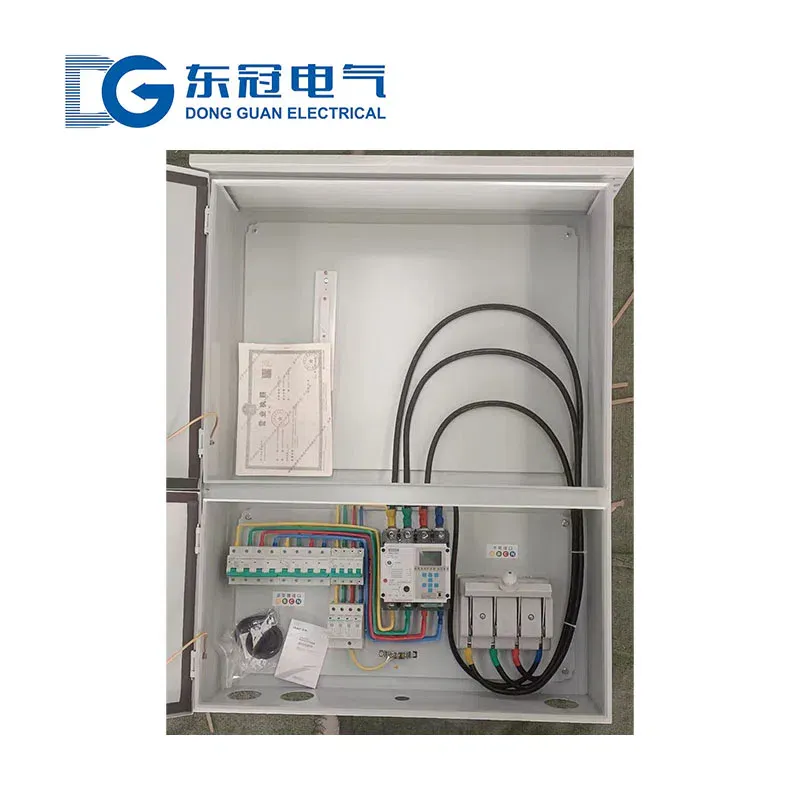

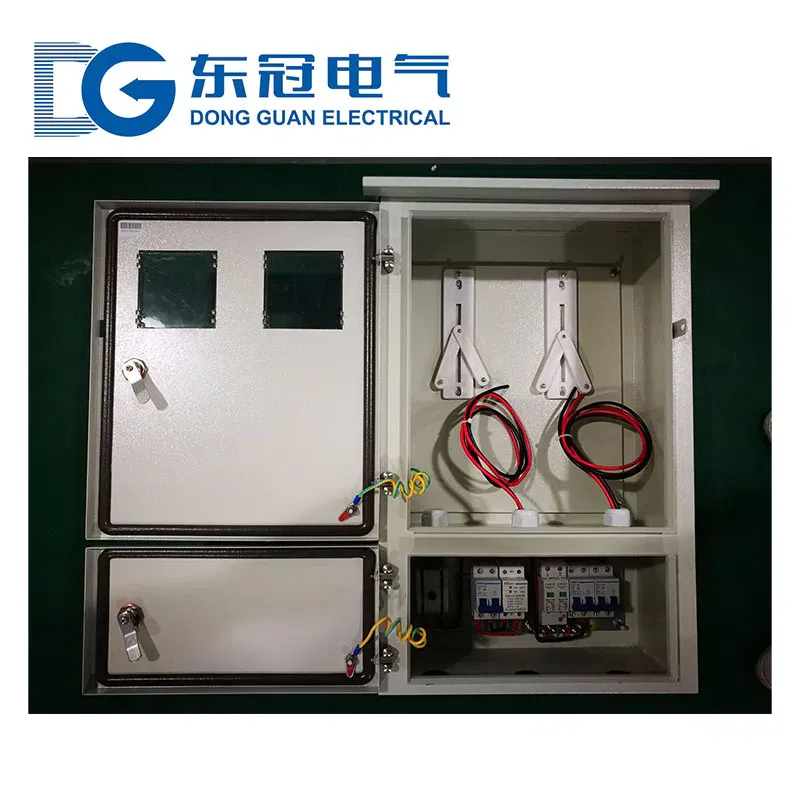

صندوق توصيل الشبكة الكهروضوئية منخفض الجهد

نظرة عامة على المنتج

صندوق التوصيل الكهروضوئي منخفض الجهد (يُختصر بصندوق التوصيل الكهروضوئي) هو جهاز دعم أساسي لأنظمة توليد الطاقة الكهروضوئية الموزعة، مصمم خصيصًا لسيناريوهات مثل الأنظمة الكهروضوئية السكنية، والأنظمة الكهروضوئية الموزعة التجارية والصناعية، والأنظمة الكهروضوئية الزراعية. وهو مناسب لأنظمة التوزيع منخفضة الجهد بتردد 50/60 هرتز تيار متردد، وجهد مقنن 220/380 فولت. بصفته حلقة وصل رئيسية بين العاكسات الكهروضوئية والشبكة العامة، يدمج هذا الصندوق التحكم في التوصيل بالشبكة، وقياس الطاقة، والحماية من المخاطر، والمراقبة الذكية. وهو مسؤول عن تغذية الكهرباء المولدة من النظام الكهروضوئي إلى الشبكة بكفاءة وأمان، مع تمكين وظائف مثل مراقبة بيانات الطاقة والإنذار بالأحداث غير الطبيعية. وهو جهاز أساسي للتوصيل المطابق للمعايير والتشغيل المستقر لمشاريع توليد الطاقة الكهروضوئية.

يعتمد هذا المنتج على تقنية التحكم الذكي المتقدمة، ويحسن التصميم الهيكلي الداخلي، ويوازن بين السلامة والعملية. يمكنه مطابقة أنظمة الطاقة الشمسية الكهروضوئية ذات القدرات المختلفة بدقة، ويتوافق مع وحدات الطاقة الشمسية من الدرجة الأولى مثل لونغي وترينا، وكذلك العواكس مثل هواوي وسانغرو. يحل بشكل فعال المشكلات المتعلقة بقياس الطاقة، والحماية من المخاطر، والصيانة والتشغيل عن بُعد أثناء ربط الأنظمة الكهروضوئية بالشبكة. يُستخدم على نطاق واسع في سيناريوهات مشاريع الطاقة الشمسية الكهروضوئية منخفضة الجهد مثل المنازل الريفية ذاتية البناء، والفيلات، والمباني الصناعية، والمناطق الصناعية، ومناطق العرض الزراعية الكهروضوئية.

يتوافق المنتج بشكل صارم مع المعايير الوطنية والصناعية مثل GB/T 34129-2017 "جهاز توزيع الجهد المنخفض الخاص لتوليد الطاقة الكهروضوئية الموزعة" وGB 7251 "مجموعات مفاتيح الجهد المنخفض"، وقد حصل على شهادة CCC. كما اجتاز اختبارات النوع في معهد أبحاث الطاقة الكهربائية الصيني، وهو آمن وموثوق ويعمل باستقرار، ويلبي تمامًا متطلبات الربط الثلاثي لشركات الشبكات الكهربائية (مكافحة العزل + جودة الطاقة + التحكم عن بُعد). وهو مناسب للاستخدام طويل الأمد في بيئات التشغيل الخارجية المعقدة.

بيئة التشغيل

1. درجة الحرارة المحيطة: من -30 درجة مئوية إلى +55 درجة مئوية، متوسط درجة الحرارة لمدة 24 ساعة ≤ +35 درجة مئوية، مناسبة لاختلافات درجات الحرارة الخارجية في المناطق المختلفة، وتستوعب سيناريوهات أشعة الشمس العالية ودرجات الحرارة المنخفضة الشديدة.

2. الارتفاع: ≤ 2500 متر، يلبي احتياجات الربط بالشبكة لمشاريع الطاقة الشمسية في المناطق المرتفعة.

3. الرطوبة النسبية: ≤95%، مع تصميم مضاد للتكثف، قابل للتكيف مع البيئات الرطبة والممطرة، ويمنع تلف المكونات الداخلية بسبب الرطوبة.

4. درجة التلوث: المستوى 3، يقاوم بفعالية الغبار الخارجي والحطام ورذاذ الملح والملوثات الأخرى، ومناسب للسيناريوهات الخاصة مثل المناطق الساحلية والمناطق الصناعية.

5. ميل التركيب: ≤5°، يمكن تركيبه بثبات على الجدران أو الدعامات أو الأرض، ويتكيف مع تخطيطات التركيب التقليدية لأنظمة الطاقة الشمسية.

6. البيئة: تركيب خارجي/شبه خارجي، مقاوم للاهتزازات الخفيفة، لا يحتوي على غازات تآكلية، ولا غبار موصل، ولا مخاطر قابلة للاشتعال أو الانفجار. يتميز بتصميمات متخصصة للحماية من الصواعق، ومقاومة الأمطار، ومقاومة الغبار، مع أداء حماية مصمم خصيصًا لمتطلبات سيناريوهات الطاقة الشمسية الكهروضوئية الخارجية.

المعايير الفنية

ميزات المنتج

1. تصميم متكامل للاتصال بالشبكة، مريح وفعال
يدمج التحكم في الاتصال بالشبكة، وقياس الطاقة، والحماية الآمنة، والمراقبة الذكية في وحدة واحدة. لا حاجة لمعدات مساعدة إضافية، مما يبسط هيكل نظام الاتصال بالشبكة الكهروضوئية ويقلل من تكاليف التركيب وصعوبة البناء. التصميم المسبق للتوصيلات يلغي الحاجة إلى الحفر الثانوي في الموقع، مما يحسن بشكل كبير كفاءة الاتصال بالشبكة في مشاريع الطاقة الشمسية. يتكيف مع السيناريوهات السكنية والتجارية/الصناعية على حد سواء.

2. حماية أمنية شاملة، اتصال بالشبكة متوافق
وظائف حماية متعددة مدمجة تشمل جهاز مكافحة الجزر (قياس المعاوقة النشطة + مراقبة المعلمات السلبية، استجابة ≤0.5 ثانية)، جهاز الحماية من التيار الزائد، الجهد الزائد، الجهد المنخفض، التسرب، والحماية من الطاقة العكسية. يستجيب بسرعة، مما يمنع بشكل فعال نقل الطاقة العكسية من النظام الشمسي إلى شبكة غير نشطة ويتجنب حوادث الطاقة. يتوافق تمامًا مع مواصفات ربط الشبكة الكهربائية الوطنية.

3. المراقبة الذكية والصيانة، التشغيل بدون مراقبة
مزود بوحدة مراقبة ذكية تعمل بالحاسوب الصغير تجمع معلمات طاقة الاتصال بالشبكة (الجهد، التيار، الطاقة، توليد الطاقة، إلخ) في الوقت الفعلي. يدعم تحميل 21 معلمة لجودة الطاقة ويتميز بتسجيل أحداث SOE (تخزين ≥ 5000 إدخال). يدعم الاتصال عن بُعد، مما يتيح عرض بيانات التشغيل والإنذارات عن الأعطال عن بُعد عبر تطبيق الهاتف المحمول أو جهاز الكمبيوتر. يتيح التشغيل دون مراقبة، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة.

4. حماية خاصة للاستخدام الخارجي، متينة وطويلة الأمد
الغلاف مصنوع من الفولاذ المقاوم للصدأ عالي الجودة أو الفولاذ المدرفل على البارد، ومعالج بالفوسفات وطلاء إلكتروستاتيكي، مما يوفر مقاومة للتآكل، ومنع الصدأ، والحماية من المطر والغبار. يمكن أن يصل مستوى الحماية إلى IP65 أو أعلى. تصميم محكم مع أشرطة مانعة للتسرب عالية الجودة ومثبتات تتحمل الظروف الخارجية القاسية. عمر الخدمة يتجاوز 15 عامًا، ومناسب لظروف المناخ المعقدة مثل الأمطار والرطوبة العالية وظروف رذاذ الملح.

5. قياس دقيق، تصميم مضاد للتلاعب
تصميم حجرة قياس مستقلة متوافقة مع معايير GB/T17215. مزودة بمحولات تيار قياس مخصصة (فئة 0.2S) ووحدات مراقبة فقدان الجهد وانقطاع التيار. تصميم قناة قياس مزدوجة (عداد طاقة إلكتروني من فئة 0.5 للاتجاه الأمامي وآخر للاتجاه العكسي). يدعم بروتوكول DL/T645-2007. حماية ثلاثية بختم الرصاص توفر تأثيرًا كبيرًا مضادًا للتلاعب. فترة تخزين البيانات ≥ 7 سنوات، تلبي متطلبات القياس الشبكي.

6. تصميم معياري، تكيف مرن
الهيكل المعياري يسمح بتكوين مرن لوحدات القياس والحماية والاتصال وغيرها من الوحدات الوظيفية بناءً على قدرة نظام الطاقة الشمسية وطريقة الاتصال بالشبكة (أحادي الطور/ثلاثي الطور). يدعم التوسع والترقية لاحقًا. يتكيف مع مشاريع الطاقة الشمسية المختلفة من 10 كيلوواط إلى 10 ميجاواط. متوافق مع علامات تجارية مختلفة من العاكسات والألواح الشمسية، ويتمتع بتنوع كبير.

7. إعادة الإغلاق التلقائي، مناسب للسيناريوهات غير المراقبة
يتميز بوظيفة إعادة الإغلاق التلقائي. بعد انقطاع التيار الكهربائي وفصل القاطع، يتم إعادة الإغلاق التلقائي بعد تأخير من 10 إلى 180 ثانية (قابل للبرمجة)، مع إجراء ما يصل إلى خمس دورات إعادة إغلاق دون تدخل يدوي. مناسب بشكل خاص لسيناريوهات الطاقة الشمسية حيث تكون مواقع المشاريع نائية ولا يوجد موظفو صيانة في الخدمة، مما يحسن استمرارية تشغيل النظام.

القيم الأساسية

1. يبني جسر اتصال آمن بين أنظمة الطاقة الشمسية والشبكة الكهربائية، مما يضمن الاتصال المتوافق بالشبكة والتشغيل المستقر، ويساعد مشاريع الطاقة الشمسية على اجتياز قبول الشبكة بنجاح.

2. يقيس بدقة توليد الطاقة، ويوفر دعمًا موثوقًا للبيانات لفواتير الكهرباء ومطالبات الدعم، ويزيل أخطاء القياس ومخاطر التلاعب.

3. حماية أمان متعددة تمنع المخاطر مثل تأثير الجزيرة، والجهد الزائد، والتيار الزائد، مما يضمن سلامة أنظمة الطاقة الشمسية ومعدات الشبكة والأفراد.

4. التشغيل والصيانة عن بُعد الذكي يقلل من تكاليف الفحص اليدوي، ويمكن من اكتشاف ومعالجة الحالات الشاذة في التشغيل في الوقت المناسب، ويحسن كفاءة توليد الطاقة لأنظمة الطاقة الشمسية.

5. تصميم حماية خاص للاستخدام الخارجي يتكيف مع البيئات المناخية المعقدة، ويطيل عمر المعدات، ويقلل من تكاليف الصيانة اللاحقة.

6. التكوين المرن المعياري يتكيف مع مشاريع الطاقة الشمسية الكهروضوئية ذات الأحجام المختلفة، ويدعم تحول الطاقة الجديدة، ويحقق توفير الطاقة، وتقليل الاستهلاك، وتوليد الطاقة الخضراء.

مزايا لدينا

1. اختيار سريع وعرض أسعار. الإلمام بسياسات ربط الشبكة الكهروضوئية في المناطق المختلفة. تقديم تصاميم حلول ربط شبكة مخصصة، تتطابق بدقة مع متطلبات السيناريو.

2. إنتاج موحد باستخدام مكونات من العلامات التجارية من الدرجة الأولى مثل CHINT وDelixi. عمليات إنتاج متقدمة. أسرع تسليم خلال 20 يوم عمل، مما يضمن جداول بناء مشاريع الطاقة الكهروضوئية.

3. دعم فني كامل: تشغيل ربط الشبكة، إرشادات التركيب، تدريب التشغيل والصيانة، وصيانة ما بعد البيع السريعة. المساعدة في قبول شركة الشبكة. خدمة شاملة توفر الوقت والجهد.

4. حاصل على شهادات CCC وISO9001 وغيرها من الشهادات الموثوقة. اجتاز اختبارات النوع في معهد أبحاث الطاقة الكهربائية الصيني. يمتلك العديد من تقنيات براءات الاختراع. جودة المنتج مضمونة.

5. تخطيط المستودعات المحلي للتزويد الطارئ في الوقت المناسب. يمكن تخصيص حجم الخزانة ومستوى الحماية والوحدات الوظيفية وفقًا لمتطلبات المستخدم، مما يوفر قدرة تكيف عالية.

إرشادات الطلب

يرجى تقديم المعلومات التالية عند الطلب:

1. قوة نظام الطاقة الشمسية، الجهد المقنن (220 فولت/380 فولت)، وطريقة الاتصال بالشبكة (أحادي الطور/ثلاثي الطور)

2. متطلبات دقة القياس، طريقة الاتصال (مطلوب وحدة 5G أم لا)، ومتطلبات المراقبة عن بُعد

3. طريقة التثبيت (مثبت على الحائط/مثبت على حامل/مثبت على الأرض)، متطلبات مستوى الحماية، ومتطلبات حجم الخزانة

4. بيئة الاستخدام (ارتفاع عالٍ، رطوبة عالية، رذاذ ملح قوي، إلخ) ومتطلبات وظائف الحماية الخاصة

5. هل مطلوب جهاز منع العزل، مفاعلات، أو مكونات إضافية أخرى، بالإضافة إلى متطلبات التخصيص الأخرى
