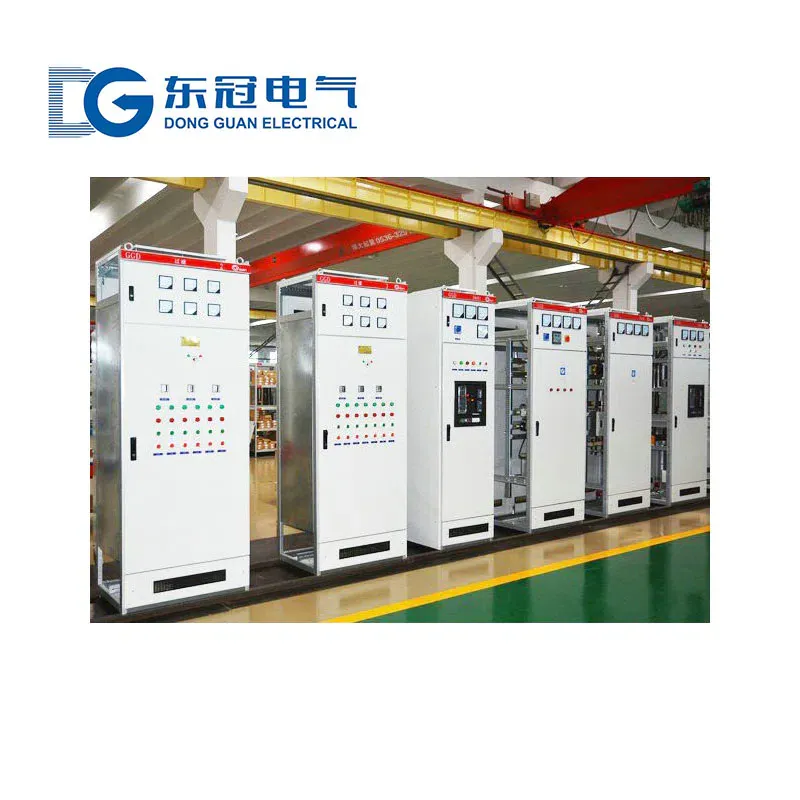

نظرة عامة على المنتج
سلسلة GGD من المفاتيح الكهربائية الثابتة هي جهاز توزيع داخلي منخفض الجهد كامل، مناسب لأنظمة الطاقة أحادية القضبان ومقسمة القضبان أحادية الطور بتردد 50 هرتز ثلاثي الأطوار، وجهد عمل مقنن 380 فولت/400 فولت. تُستخدم على نطاق واسع في سيناريوهات توزيع الجهد المنخفض المختلفة مثل محطات الطاقة، والمحطات الفرعية، ومؤسسات التعدين والصناعة، والمباني الشاهقة، والهندسة البلدية، وصناعة البتروكيماويات، وعلم المعادن، والمنسوجات. تُستخدم بشكل أساسي لاستقبال الطاقة الكهربائية وتوزيعها والتحكم فيها وحمايتها ومراقبتها، ويمكنها التكيف مع ظروف العمل مثل توزيع الطاقة، وتوزيع الإضاءة، والتحكم في المحركات، وتعويض القدرة التفاعلية. وهي واحدة من المنتجات التمثيلية للمفاتيح الكهربائية ذات الألواح الثابتة المجمعة في الصين، ويمكن أن تكون بديلاً للمفاتيح الكهربائية الكاملة منخفضة الجهد.
يتبنى المنتج تصميمًا هيكليًا ثابتًا، مع تصنيع المكونات الرئيسية من مواد عالية الجودة. يتميز بقدرة قطع عالية، واستقرار ديناميكي وحراري جيد، وحلول كهربائية مرنة، وتجميع مريح، وفعالية عالية من حيث التكلفة، وتشغيل موثوق، وسهولة الصيانة. يتجاوز الشكل الهيكلي للمنتجات التقليدية، ويتوافق مع المعايير الوطنية والصناعية مثل GB 7251.1 وIEC 60439-1، وقد حصل على شهادة CCC الإلزامية وشهادة نظام الجودة ISO. أداؤه المستقر يجعله أحد أكثر الأجهزة استخدامًا في مجال التوزيع الكهربائي منخفض الجهد.
بيئة التشغيل
1. درجة الحرارة المحيطة: من -5 درجة مئوية إلى +40 درجة مئوية، متوسط درجة الحرارة خلال 24 ساعة ≤ +35 درجة مئوية.
2. تركيب داخلي، ارتفاع ≤ 2000 متر (يمكن تخصيصه حتى 3000 متر للظروف الخاصة).
3. الرطوبة النسبية: ≤50% عند +40 درجة مئوية؛ حتى 90% عند +25 درجة مئوية. يجب مراعاة التكثيف الناتج عن تغيرات درجة الحرارة، وتركيب أجهزة مضادة للتكثيف إذا لزم الأمر.
4. درجة التلوث: المستوى 3؛ يمكن تخصيصها إلى المستوى 4 للحماية من التآكل.
5. ميل التركيب: ≤5° عن العمودي.
6. موقع التركيب: لا يوجد حريق أو انفجار أو اهتزاز شديد أو صدمة أو غازات تآكلية أو غبار أو غبار موصل. يُحفظ بعيدًا عن التداخل الكهرومغناطيسي القوي. أثناء النقل والتخزين، يمكن أن تتراوح درجة الحرارة من -50 درجة مئوية إلى +50 درجة مئوية، مع تعرض قصير المدى يصل إلى +70 درجة مئوية.
المعايير الفنية
| المعلمة | وحدة | قيمة |
| الجهد التشغيلي المقنن | فولت | تيار متردد 380/400 |
| جهد العزل المقنن | فولت | 660 (1000) |
| التردد المقنن | هرتز | 50 |
| التيار المقنن للقضيب الرئيسي | A | 630/1250/1600/2000/2500/3150 |
| التيار المقنن للقضيب العمودي | A | ≤800 |
| تيار التحمل القصير المدى المقنن (1 ثانية) | كيلو أمبير | 16/20/30/50 |
| تيار التحمل الذروي المقنن | كيلو أمبير | 40/50/63/105 |
| قوة العزل الكهربائي | فولت/دقيقة | 2500 |
| مستوى الحماية | --- | IP30/IP40 (قابل للتخصيص من IP20 إلى IP40) |
| الأبعاد (العرض × العمق × الارتفاع) | مم | 600/800/1000×800/1000×2200/2400 |
| تيار الدائرة الواحدة المقنن | A | 10–630 |
| المعايير المطبقة | --- | GB 7251.1، IEC 60439-1 |
ميزات المنتج

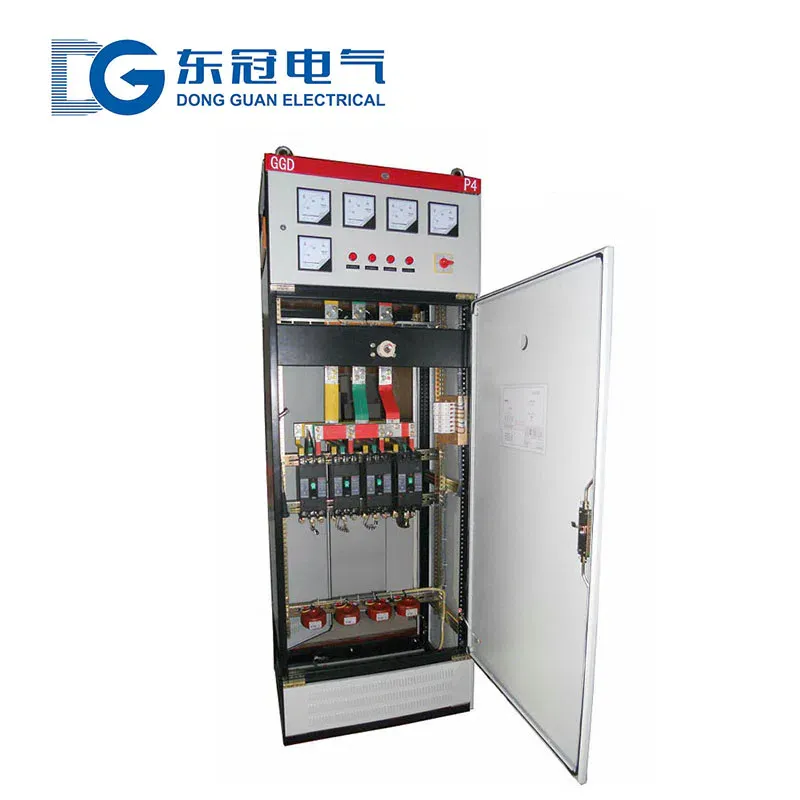

1. هيكل ثابت، مستقر وموثوق – تصميم تثبيت ثابت، المكونات مثبتة داخل الخزانة بهيكل مضغوط وأسلاك موحدة، مقاومة تلامس منخفضة، استقرار تشغيلي عالي، ومعدل فشل منخفض. مناسب لسيناريوهات التوزيع العادية التي تتطلب استقرارًا عاليًا في إمداد الطاقة وتقبل انقطاعات الصيانة القصيرة. يحقق بشكل فعال وظائف تحويل الطاقة وتوزيعها والتحكم فيها.
2. تركيبة مرنة، تنوع قوي – تعتمد هيكل تجميع مركب. الإطار ملحوم جزئيًا ومُجمَّع بمقاطع فولاذية مشكلة على البارد من نوع 8MF. جميع الأجزاء الهيكلية للإطار الأساسي مثبتة بمسامير، مما يوفر قابلية تطبيق عامة عالية. تركيبة مرنة لحلول الدخول والخروج وقضبان التوصيل وتعويض المكثفات. اختيار واسع للمكونات الرئيسية، قابلة للتبادل بين العلامات التجارية المحلية والمستوردة.
3. استقرار ديناميكي/حراري ممتاز، قدرة قطع عالية – تصميم محسّن لقضبان التوزيع وقوة هيكلية، ارتفاع منخفض في درجة الحرارة، مقاومة قوية للدوائر القصيرة، أداء قطع ممتاز. مناسب للتشغيل المستمر بتيار عالٍ، يتحمل بفعالية تأثيرات تيارات القصر، مما يضمن تشغيلًا آمنًا لنظام التوزيع.
4. تبديد جيد للحرارة، صيانة سهلة – فتحات تبريد في الأعلى والأسفل تخلق تهوية طبيعية. سهولة تركيب وإزالة أبواب الخزانة (هيكل باب كامل أو باب مزدوج). حماية تأريض كاملة بين الباب والإطار. فحص وصيانة يومية بسيطة، تكلفة دورة حياة منخفضة.
5. مرونة في توصيل الدخل/الخرج، قابلية تكيف واسعة – يدعم طرق توصيل علوية وسفلية وجانبية. مواقع تثبيت ثابتة داخل الخزانة لتركيب أجهزة الحماية والتحكم الآلي للمستخدمين الخاصين مثل محطات الطاقة. مرونة تركيب قوية دون تداخل من تغيير أو تحديث أنواع المكونات.
6. مقاومة للتآكل ومتينة، نسبة أداء عالية مقابل التكلفة – الخزانة مصنوعة من الفولاذ المدلفن على البارد عالي الجودة، مع معالجة بالفوسفات وطلاء كهروستاتيكي بالرش (الإطار والأبواب مطليان بدهان البوليستر المحبب بعد الفوسفات؛ جميع الأجزاء غير المطلية مجلفنة ومعالجة بالسلبية). قوة عالية، مقاومة للأكسدة، مقاومة للتآكل، مقاومة للشيخوخة، مظهر جذاب، عمر خدمة طويل، تكلفة إنتاج معقولة، نسبة أداء متميزة مقابل التكلفة.
مزايا لدينا
1. استجابة سريعة للعروض، تصميم كهربائي احترافي أولي/ثانوي، تحسين النظام، واستشارات فنية مخصصة لسيناريوهات التوزيع الثابتة GGD.
2. خطوط إنتاج موحدة، أوقات تسليم قصيرة، دعم للطلبات العاجلة، تخصيص لمستويات الحماية الخاصة، طرق التوصيل، والأبعاد.
3. خدمة ما بعد البيع شاملة تشمل إرشادات التركيب، التشغيل التجريبي، التدريب، والصيانة مدى الحياة. دعم كامل أثناء التشغيل، مع إرشادات متخصصة لمنتجات سلسلة GGD.
4. شهادات كاملة تشمل CCC، ISO، تقارير اختبار النوع، لضمان الجودة والامتثال للمعايير الوطنية والصناعية.
5. إدارة جودة صارمة من شراء المواد الخام إلى اختبار المنتج النهائي، مع تركيز خاص على لحام الخزانات وتركيب المكونات.
إرشادات الطلب
يرجى تقديم ما يلي عند الطلب:
1. مخطط الدائرة الرئيسية، مخطط نظام الدائرة الثانوية، وطريقة التحكم في الدائرة المساعدة، مع تحديد ما إذا كانت الحماية التتابعية والأجهزة الأوتوماتيكية مطلوبة.
2. رسم تخطيطي لتوزيع المعدات وتخطيط غرفة التوزيع لتحسين التركيب.
3. طريقة توصيل الدخل/الخرج (علوي/سفلي/جانبي)، متطلبات توصيل القضبان، مسافات التركيب، وطريقة التثبيت.
4. النوع، التيار المقنن، وتيار القطع القصير للمكونات الرئيسية (قواطع الدائرة، الملامسات، إلخ).
5. أي متطلبات بيئية خاصة (ارتفاع عالٍ، حماية من التآكل، حماية من الانفجار، مستوى حماية عالٍ) أو وظائف خاصة يجب تحديدها مسبقًا.
