نظرة عامة على المنتج
صندوق توزيع العدادات هو جهاز متكامل أساسي لقياس الطاقة، وحماية الدوائر، وتوزيع الطاقة في أنظمة التوزيع ذات الجهد المنخفض. وهو مصمم خصيصًا لسيناريوهات مثل المباني السكنية، والمباني التجارية، ومؤسسات المناجم والصناعات، والمناطق الصناعية، والمرافق البلدية. مناسب لأنظمة التوزيع ذات الجهد المنخفض بتردد 50/60 هرتز وجهد مقنن 220/380 فولت، ويدمج قياس الطاقة، والحماية من الحمل الزائد، والحماية من قصر الدائرة، والحماية من التسرب، وتوزيع الدوائر. وهو جهاز أساسي لتحقيق قياس دقيق للطاقة، وتوزيع موحد، واستخدام آمن للكهرباء، ويُستخدم على نطاق واسع في سيناريوهات التوزيع ذات الجهد المنخفض المختلفة مثل المنازل، والمباني المكتبية، والمتاجر، وورش المصانع، والتحكم في إنارة الشوارع.
يتبنى هذا المنتج تصميمًا هيكليًا موحدًا، مما يوازن بين دقة القياس وسهولة التشغيل. يمكن تكوين عدادات الطور الواحد/الطور الثلاثي، وقواطع الدائرة، وأجهزة التيار المتبقي، والمكونات الأخرى بمرونة وفقًا لمتطلبات المستخدم، للتكيف مع سيناريوهات الأحمال الكهربائية المختلفة. يعالج بفعالية مشكلات مثل القياس غير الدقيق للطاقة، والحماية غير الكافية للدائرة، والتوزيع غير المنظم، مما يحقق إدارة موحدة واستخدامًا آمنًا للكهرباء، مع تسهيل قراءة العدادات والصيانة من قبل أقسام المرافق الكهربائية، لتحقيق التوازن بين التطبيق العملي والامتثال.
يتوافق المنتج بشكل صارم مع المعايير الوطنية والصناعية مثل GB 7251 "مجموعات المفاتيح الكهربائية ذات الجهد المنخفض" وGB/T 17215 "عدادات الكهرباء ذات التيار المتردد"، وقد اجتاز شهادة CCC. يستخدم مكونات من علامات تجارية من الدرجة الأولى مثل CHINT وDelixi. تخضع عملية الإنتاج بأكملها لفحص الجودة الكامل. إنه آمن وموثوق ويعمل بثبات، مع أداء حماية ممتاز، ومناسب لمختلف بيئات التركيب الداخلي، ويلبي المتطلبات المزدوجة لقياس الطاقة وسلامة التوزيع.
بيئة التشغيل
1. درجة الحرارة المحيطة: من -10 درجة مئوية إلى +45 درجة مئوية، متوسط درجة الحرارة خلال 24 ساعة ≤ +35 درجة مئوية، مناسبة لبيئات الغرف الداخلية، وتستوعب المناطق الحارة والباردة.
2. الارتفاع: ≤ 2000 متر، يلبي احتياجات معظم سيناريوهات التوزيع الداخلي في المناطق الحضرية والريفية والحدائق الصناعية.
3. الرطوبة النسبية: ≤85%، مع تصميم مضاد للتكثف، قابلة للتكيف مع البيئات الرطبة، وتمنع تقدم الرطوبة للمكونات الداخلية.
4. درجة التلوث: المستوى 2، تقاوم بفعالية الغبار والحطام الداخلي، مناسبة للسيناريوهات الداخلية التقليدية مثل المباني السكنية والمكاتب وورش العمل.
5. ميل التركيب: ≤5°، يمكن تركيبها بثبات على الجدران أو الخزانات أو الأرض، وتتكيف مع تخطيطات التركيب الداخلي المختلفة.
6. البيئة: تركيب داخلي، لا اهتزازات شديدة، لا غازات تآكلية، لا غبار موصل، لا مخاطر قابلة للاشتعال أو الانفجار. الابتعاد عن مصادر الحرارة والمناطق الرطبة لضمان سلامة المعدات.
المعايير الفنية
المعلمة | وحدة | قيمة |
|---|---|---|
الجهد التشغيلي المقنن | فولت | تيار متردد 220/380 (أحادي الطور/ثلاثي الطور) |
جهد العزل المقنن | فولت | 660 |
التردد المقنن | هرتز | 50/60 |
التيار المقنن | A | 10، 20، 32، 63، 100، 160 (قابل للتخصيص) |
دقة القياس | فئة | 0.5S / 1.0 (يتم التكوين حسب الحاجة) |
عدد العدادات | وحدات | 1–12 (أحادي الطور)، 1–6 (ثلاثي الطور) |
وظائف الحماية | --- | الحمل الزائد، القصر، التسرب، انخفاض الجهد (اختياري) |
مستوى الحماية | --- | IP30/IP40 (سكني/صناعي) |
الأبعاد (العرض × العمق × الارتفاع) | مم | 300×200×150، 400×300×200، 500×400×250 (قابل للتخصيص) |
طريقة التركيب | --- | تركيب على الحائط / تركيب غائر / قائم على الأرض (يتم تكوينه حسب الحاجة) |
المعايير المطبقة | --- | GB 7251، GB/T 17215، GB 14048 |
ميزات المنتج
1. قياس دقيق، بيانات موثوقة
يستخدم عدادات قياس معتمدة وطنياً بدقة قياس تصل إلى فئة 0.5S/1.0، مما يوفر جمع بيانات دقيق ومستقر. يدعم القياس الأمامي والعكسي، مع وظائف تراكم الطاقة وتخزين البيانات. البيانات قابلة للتتبع، وتلبي متطلبات قراءة العدادات والفواتير لشركات الكهرباء، مما يلغي أخطاء القياس ويحمي حقوق كل من موردي الكهرباء والمستخدمين.
2. حماية متعددة، آمن ومأمون
مكونات حماية مدمجة مثل القواطع الكهربائية وأجهزة التيار المتبقي، مع وظائف حماية متعددة تشمل الحمل الزائد، وقصر الدائرة، والتسرب، وانخفاض الجهد. يفصل تلقائياً ويقطع الطاقة في الظروف غير الطبيعية، مما يمنع بفعالية الحرائق الكهربائية والصدمات الكهربائية وغيرها من المخاطر، ويحمي السلامة الشخصية وسلامة المعدات الكهربائية.
3. هيكل معقول، تشغيل مريح

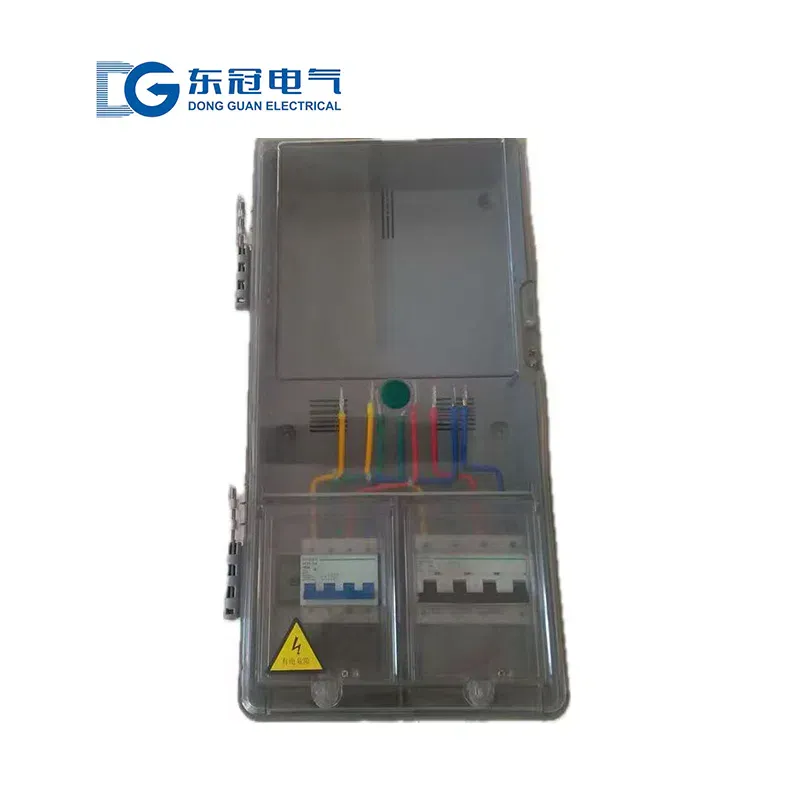

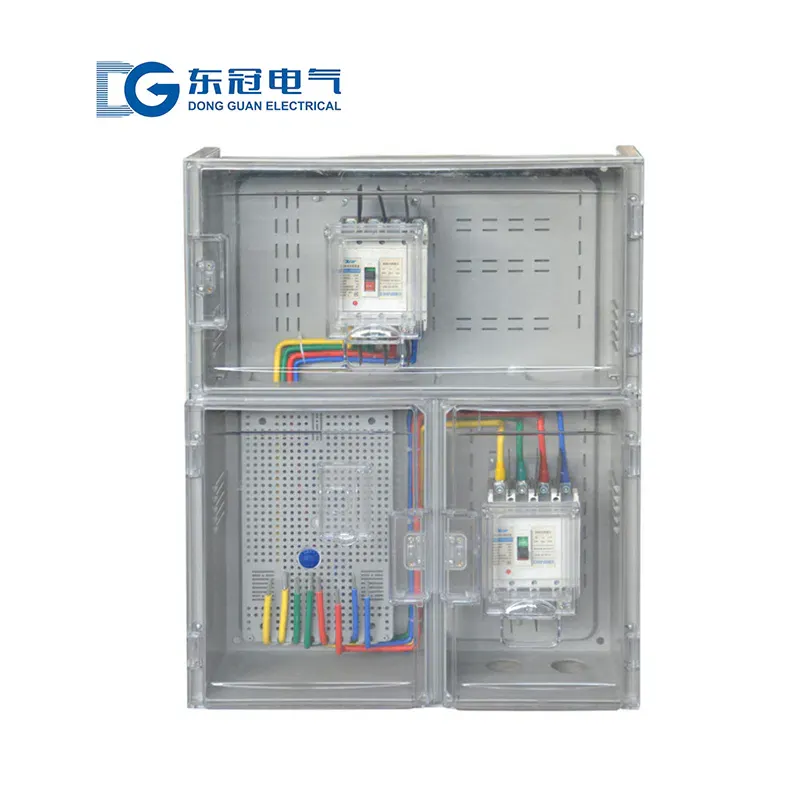

تصميم معياري مع حجرة عداد منفصلة وحجرة مفتاح منفصلة. الأسلاك موحدة ومرتبة، مما يسهل الصيانة والإصلاح. اللوحة مزودة بنافذة مراقبة شفافة لقراءة العداد بشكل بديهي دون فتح الصندوق، مما يجعل التشغيل مريحًا. كما تتميز بتصميم قفل لمنع التشغيل الخاطئ وسرقة الكهرباء.
4. تكيف مرن، تنوع قوي

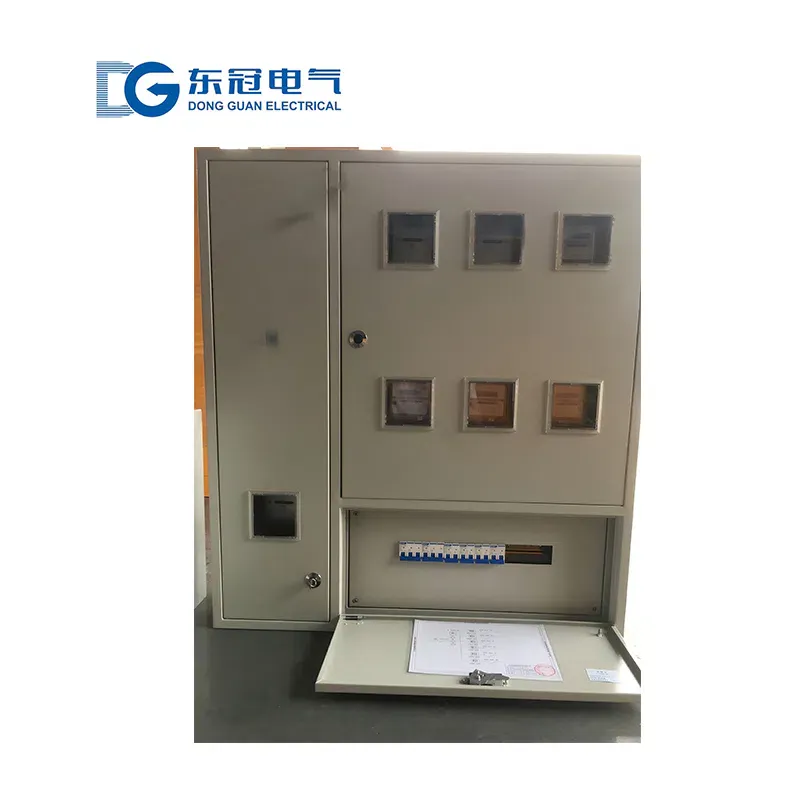

يمكن تكوين عدادات أحادية/ثلاثية الطور، والمفاتيح، والواقيات ذات المواصفات المختلفة بمرونة وفقًا لمتطلبات المستخدم، للتكيف مع سيناريوهات الكهرباء المختلفة مثل السكنية والتجارية والصناعية. يدعم تصميمات متعددة للعدادات لعداد واحد لمستخدم واحد أو قياس مركزي لعدة مستخدمين. تنوع قوي، يتكيف مع احتياجات التوزيع منخفض الجهد المختلفة.
5. مواد عالية الجودة، متينة وطويلة الأمد
الغلاف مصنوع من الفولاذ المدلفن على البارد عالي الجودة، ومعالج بالفوسفات والطلاء الكهروستاتيكي بالرش، مما يوفر مقاومة للتآكل، ومنع الصدأ، ومقاومة التآكل، وسطح أملس وجذاب، وقوة ميكانيكية عالية. عمر الخدمة يتجاوز 10 سنوات. أداء إغلاق جيد يمنع بشكل فعال دخول الغبار والرطوبة، ومناسب للاستخدام طويل الأمد في بيئات داخلية متنوعة.
6. تصميم متوافق، سهل الإدارة
يتوافق تمامًا مع لوائح السلامة الوطنية لقياس وتوزيع الطاقة الكهربائية. حجرة العداد المستقلة مع جهاز الختم الرصاصي توفر تأثيرًا كبيرًا في منع العبث. العلامات الواضحة على الصندوق تسهل قراءة العداد والتفتيش من قبل شركات الكهرباء، كما تتيح للمستخدمين التحقق بسهولة من استهلاك الكهرباء، مما يمكن من إدارة كهربائية دقيقة.
7. تركيب مرن، قابلية تكيف واسعة
يدعم طرق تركيب متعددة: التثبيت على الحائط، التثبيت المدمج، والتثبيت الأرضي. حجم مضغوط وبصمة صغيرة تتكيف مع تخطيطات المساحات الداخلية المختلفة. تصميم مسبق التوصيل يتيح تركيبًا مريحًا في الموقع دون إنشاءات معقدة، مما يحسن كفاءة التركيب بشكل كبير.
القيم الأساسية
1. يحقق قياسًا دقيقًا للطاقة، مما يوفر دعمًا موثوقًا لبيانات الفوترة الكهربائية والتحكم في الاستهلاك، ويضمن عدالة استخدام الكهرباء.
2. يوفر حماية أمنية متعددة تمنع المخاطر الكهربائية، ويضمن سلامة الأفراد والمعدات الكهربائية، ويقلل من مخاطر حوادث السلامة.
3. ينظم دوائر التوزيع، مما يسهل الصيانة والإصلاح وقراءة العدادات، ويحسن كفاءة إدارة الكهرباء، ويقلل من تكاليف التشغيل والصيانة.
4. يتكيف بمرونة مع السيناريوهات المختلفة، ويلبي احتياجات القياس والتوزيع المتنوعة للتطبيقات السكنية والتجارية والصناعية.
5. تصميم متوافق يلبي متطلبات شركات الكهرباء، ويسهل اجتياز عمليات التفتيش والقبول، ويتجنب مخاطر الاستخدام غير المطابق للكهرباء.
6. مواد عالية الجودة وتشغيل مستقر يوفران عمر خدمة طويل، مما يقلل من تكاليف استبدال المعدات وصيانتها.
مزايا لدينا
1. اختيار سريع وعرض أسعار. تقديم تصميمات حلول صناديق توزيع العدادات المخصصة بناءً على سيناريوهات الكهرباء ومتطلبات الحمل للمستخدم.
2. إنتاج موحد باستخدام مكونات من العلامات التجارية الرائدة من الدرجة الأولى مثل CHINT وDelixi. عمليات إنتاج متقدمة. أسرع تسليم خلال 20 يوم عمل.
3. دعم فني كامل: إرشادات التركيب، التشغيل التجريبي، تدريب التشغيل والصيانة، وصيانة ما بعد البيع السريعة. خدمة شاملة توفر الوقت والجهد.
4. حاصل على شهادات CCC وISO9001 وغيرها من الشهادات الموثوقة. فحص جودة كامل. جودة المنتج مضمونة مع تشغيل مستقر وموثوق.
5. يمكن تخصيص عدد مواضع العدادات، حجم الخزانة، مستوى الحماية، ووظائف الحماية حسب الحاجة، مما يوفر قدرة تكيف عالية لتلبية المتطلبات الشخصية.
إرشادات الطلب
يرجى تقديم المعلومات التالية عند الطلب:
1. سيناريو الكهرباء (سكني/تجاري/صناعي)، الجهد الاسمي (220 فولت/380 فولت)، ومتطلبات التيار الاسمي.
2. عدد العدادات، النوع (أحادي الطور/ثلاثي الطور)، ومتطلبات دقة القياس.
3. طريقة التركيب (مثبت على الحائط/مدمج بالحائط/قائم على الأرض)، مستوى الحماية، ومتطلبات حجم الخزانة.
4. متطلبات وظائف الحماية (الحماية من التسرب، الحماية من انخفاض الجهد، إلخ، مطلوبة أم لا) ومواصفات المفتاح.
5. هل القياس المركزي متعدد العدادات، تصميم مقاوم للتلاعب، أو متطلبات تخصيص أخرى مطلوبة.
