نظرة عامة على المنتج

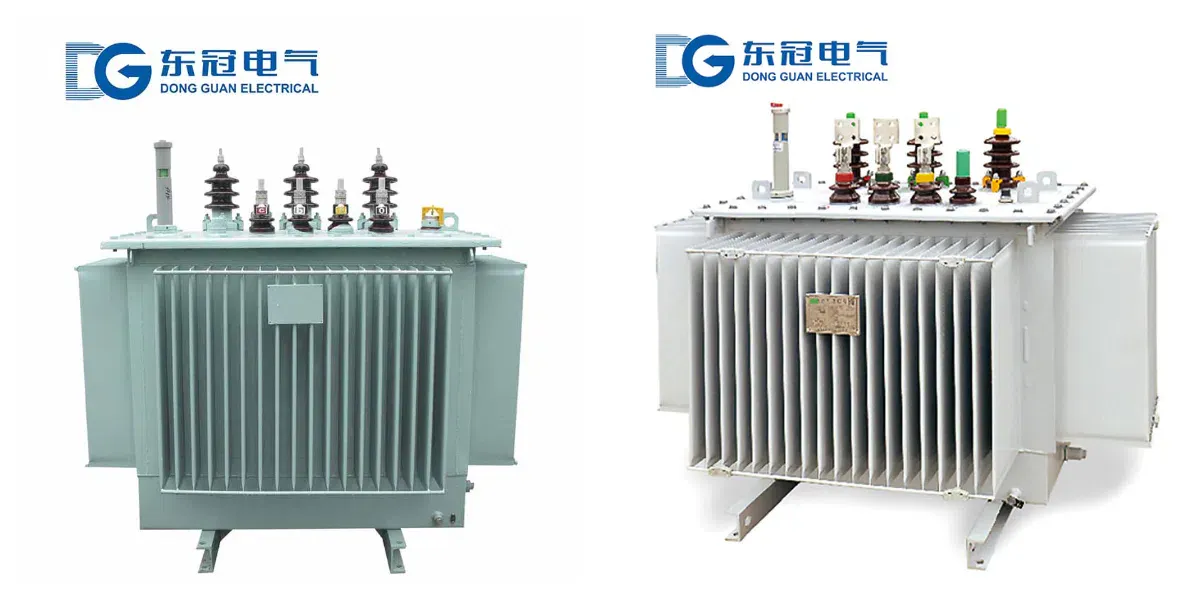

محول الزيت المغمور بجهد 6 كيلو فولت هو محول طاقة زيتي مغمور للأغراض العامة داخل/خارجي، مناسب لأنظمة نقل وتوزيع الطاقة الكهربائية ثلاثية الطور بتردد 50 هرتز وجهد مقنن 6 كيلو فولت. يُستخدم على نطاق واسع في مؤسسات الصناعة والتعدين، وشبكات الطاقة الحضرية، والمجمعات الصناعية، والمناطق السكنية، ومشاريع الري، والنقل بالسكك الحديدية، والبتروكيماويات، والمعادن، وغيرها من المواقع. تشمل وظائفه الرئيسية تحويل الجهد، وتوزيع الطاقة، وتثبيت جهد النظام، ونقل الطاقة، مما يلبي احتياجات مختلف سيناريوهات الطاقة مثل توزيع الطاقة، وتشغيل المحركات، والإضاءة، وتعويض القدرة التفاعلية.
المنتج يعتمد هيكلًا مغلقًا بالكامل أو غير مغلق. يستخدم القلب صفائح فولاذية سيليكونية مدرفلة على البارد عالية الجودة، والملفات مصنوعة من أسلاك النحاس أو الألومنيوم المطلية بالمينا عالية القوة. وهو مزود بنظام تبريد وعزل زيتي فعال، يتميز بفقدان منخفض، ضوضاء منخفضة، قدرة تحميل زائد عالية، أداء عزل ممتاز، تشغيل مستقر، وعمر خدمة طويل. يتوافق مع المعايير الوطنية GB 1094.1～1094.5، GB/T 6451، وقد حصل على شهادة CCC الإلزامية وشهادة نظام الجودة ISO. وهو جهاز تحويل طاقة أساسي آمن وموثوق لشبكات التوزيع بجهد 6 كيلو فولت.
بيئة التشغيل
1. درجة الحرارة المحيطة: -25℃～+40℃، مع متوسط درجة حرارة على مدار 24 ساعة ≤ +35℃
2. الارتفاع: ≤1000م؛ قابل للتخصيص حتى 3000م في ظروف خاصة
3. الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%، دون تكثف شديد أو مياه راكدة
4. موقع التركيب: لا يوجد اهتزاز عنيف، ولا غازات تآكلية، ولا غبار قابل للاشتعال أو الانفجار، ولا غبار موصل
5. يمكن للوحدات الخارجية تحمل المطر والثلج والرمال وأشعة الشمس والبيئات الطبيعية الأخرى؛ تتطلب الوحدات الداخلية تهوية جيدة
6. ميل التركيب: الزاوية بين جسم الوحدة والمستوى الرأسي ≤ 3°
المعايير الفنية
العنصر | وحدة | المعلمات |
|---|---|---|
الجهد المقنن | كيلو فولت | 6±5%/0.4 |
التردد المقنن | هرتز | 50 |
السعة المقدرة | كيلو فولت أمبير | 30, 50, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600 |
عدد الأطوار | --- | ثلاثي الأطوار |
رمز التوصيل | --- | Dyn11 (شائع), Yyn0 |
طريقة التبريد | --- | ONAN (زيت طبيعي هواء طبيعي) |
مستوى العزل | كيلو فولت | جهد تحمل التردد الكهربائي 35kV/1دقيقة؛ جهد تحمل محفز |
جهد المعاوقة | % | 4.0%, 4.5%, 6.0% (مطابق حسب السعة) |
مستوى الضوضاء | ديسيبل | ≤55～65 (حسب السعة) |
درجة الحماية | --- | داخلي IP20؛ خارجي IP33 |
زيت العزل | --- | زيت محولات رقم 25 (رقم 45 حسب الطلب) |
ميزات المنتج
1. كفاءة عالية، فقدان منخفض، توفير كبير للطاقة: يستخدم صفائح فولاذية سيليكونية عالية النفاذية موجهة الحبيبات، وصلات قلب متدرجة، وهيكل قلب مائل بالكامل لتقليل فقدان عدم التحميل والضوضاء بشكل فعال؛ تعمل المقاطع العرضية المحسنة لموصلات الملفات على تقليل فقدان الحمل، مما يوفر تكاليف الكهرباء بشكل كبير على المدى الطويل، ويلبي معايير كفاءة الطاقة الوطنية من المستوى الثاني.
2. عزل موثوق، آمن ومستقر: هياكل عزل متعددة للملفات والقلب؛ يوفر زيت العزل وظائف العزل، تبديد الحرارة، وإطفاء القوس الكهربائي؛ تعمل عملية التعبئة بالزيت تحت التفريغ الكلي على تقليل الفقاعات والشوائب، مما يؤدي إلى قوة عزل عالية، قدرة قوية على تحمل الدوائر القصيرة، ومقاومة للشيخوخة على المدى الطويل.
3. تبديد ممتاز للحرارة، قدرة تحمل عالية: يوفر هيكل الخزان المموج أو الأنبوبي أو المشعاع الزعنفي مساحة تبريد كبيرة وارتفاعًا منخفضًا في درجة الحرارة؛ مما يسمح بالتشغيل المستقر طويل الأمد تحت الحمل المقنن، مع قدرة تحمل قصيرة الأجل تلبي متطلبات الطاقة القصوى المفاجئة.
4. هيكل قوي، حماية فعالة: خزان مصنوع من ألواح فولاذية عالية الجودة ملحومة لتحقيق قوة عالية وإغلاق جيد، مما يمنع التسرب والاهتزاز؛ تتميز الوحدات الخارجية بواقيات مطر وتصميم مضاد لتراكم الزيوت؛ الوحدات الداخلية مدمجة وجميلة المظهر، تتكيف مع بيئات التركيب المختلفة.
5. تشغيل بدون صيانة، عمر خدمة طويل: يبطئ الهيكل المغلق بالكامل أكسدة الزيت العازل، مما يقلل من تكرار الصيانة؛ يضمن التصميم القوي عمر خدمة طويل، عادةً ما يتجاوز 20 عامًا في ظل ظروف الصيانة العادية.
6. سهولة التركيب، تنوع قوي: حجم معتدل ومركز ثقل ثابت، يدعم التركيب الداخلي/الخارجي، على الأرض/الأعمدة؛ يمكن توصيله مباشرة بشبكات التوزيع 6 كيلو فولت، ويستخدم مع المفاتيح الكهربائية وخزانات التوزيع، مما يوفر توافقًا قويًا مع النظام.
مزايا لدينا
1. قدرة تخصيص قوية، مصممة حسب السعة والجهد ونوع التوصيل وطريقة التبريد ودرجة الحماية لتلبية ظروف التشغيل الخاصة.
2. خط إنتاج موحد مع مراقبة جودة صارمة، من المواد الخام والقلب والملفات إلى التجميع النهائي والاختبار، مما يضمن اتساقًا عاليًا للمنتج.
3. يوفر تقارير اختبار النوع الكاملة وتقارير اختبار المصنع وشهادة CCC وغيرها من وثائق التأهيل، مما يلبي متطلبات قبول الشبكة والمشروع.
4. أوقات تسليم مستقرة، مع دعم الإنتاج المعجل؛ يوفر خدمات النقل والتوجيه في الموقع والتركيب والتشغيل.
5. نظام ما بعد البيع شامل، يقدم التدريب الفني والفحوصات الدورية ومعالجة الأعطال واختبار الزيت واستبداله ودعم دورة الحياة الكاملة.
دليل الطلب
يرجى تقديم المعلومات التالية عند الطلب:
1. السعة المقدرة، جهد الدخل، جهد الخرج، التردد، ورمز التوصيل.
2. بيئة التشغيل (داخلي/خارجي، الارتفاع، درجة الحرارة، الرطوبة، متطلبات الحماية من التآكل، إلخ).
3. طريقة التبريد، نوع الزيت العازل، جهد المعاوقة، متطلبات مستوى كفاءة الطاقة.
4. طريقة التركيب (التركيب على الأرض، التركيب على العمود) وطريقة دخول/خروج الكابلات.
5. متطلبات خاصة: مثل مواضع مبدل الجهد، جهاز قياس درجة الحرارة، صمام تخفيف الضغط، مقياس مستوى الزيت، منظم الحرارة، إلخ.
