نظرة عامة على المنتج

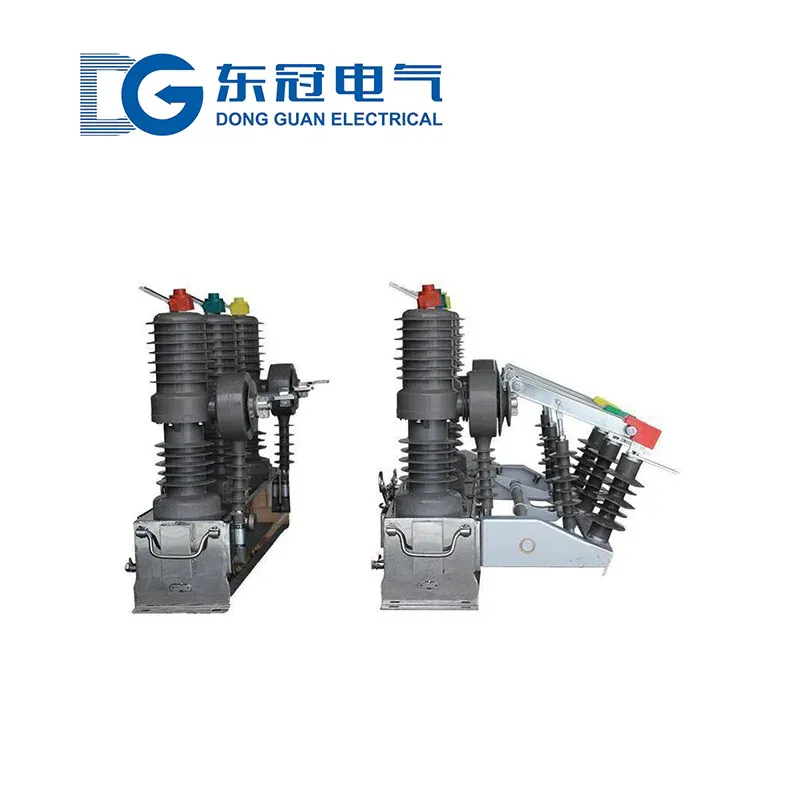

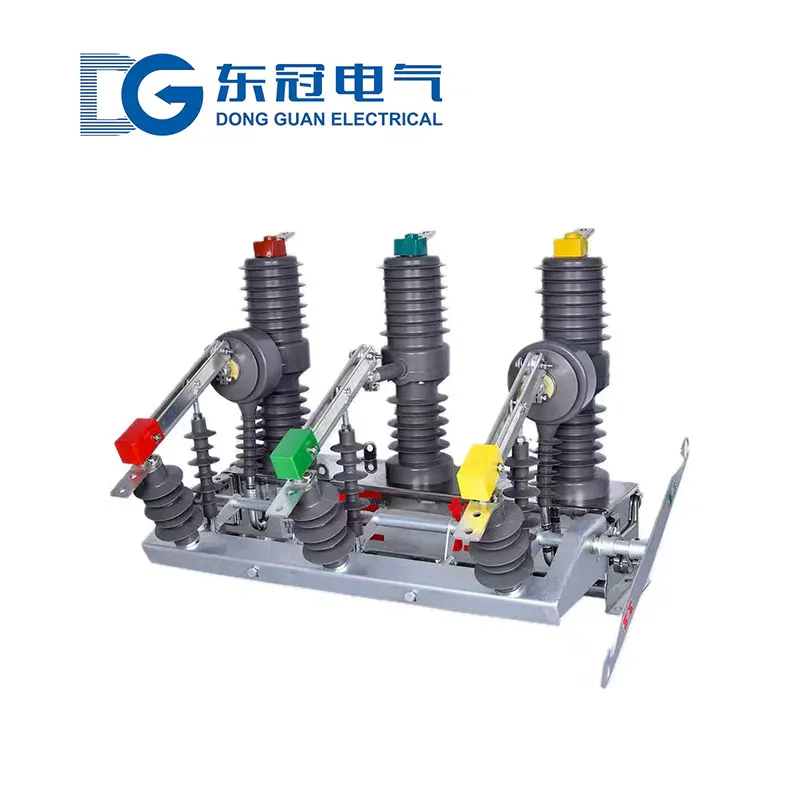

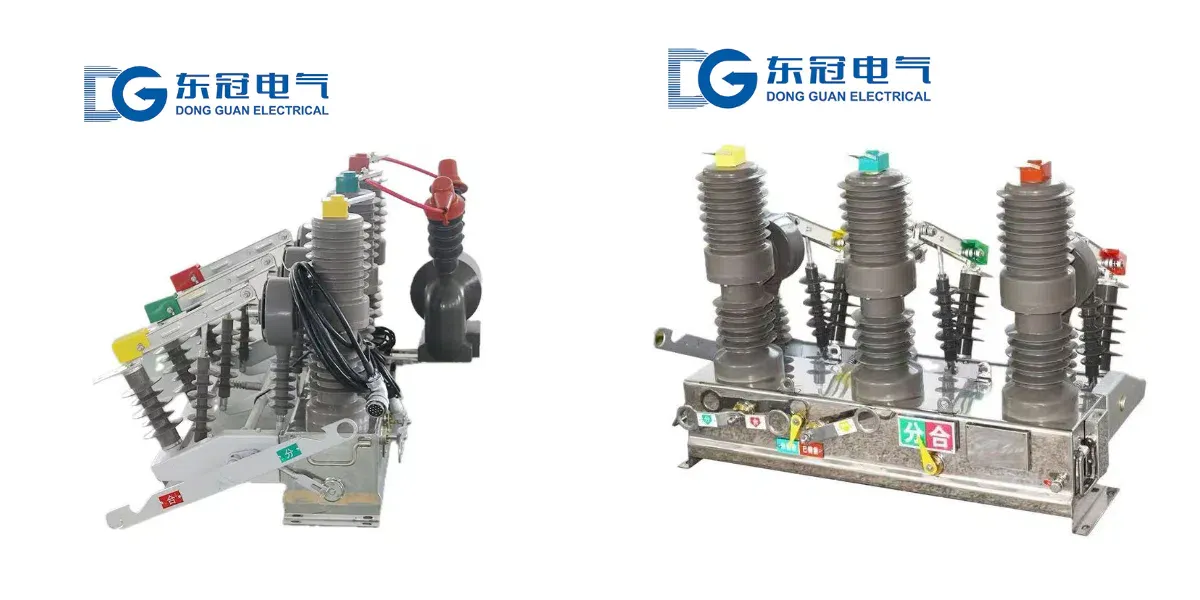

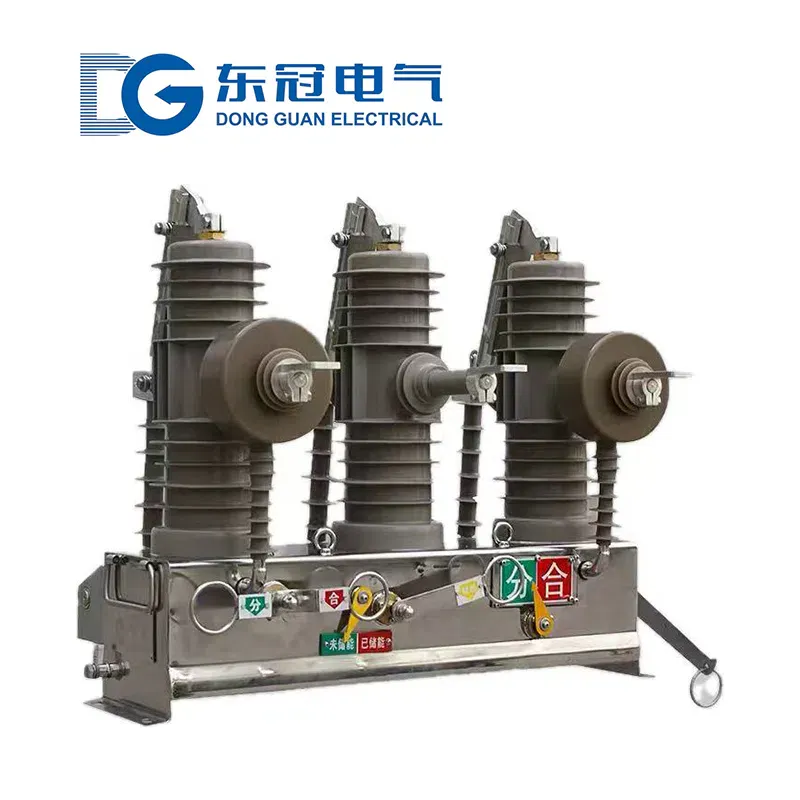

قاطع الدائرة الفراغي عالي الجهد الخارجي ZW32 هو جهاز توزيع خارجي رئيسي لأنظمة التوزيع بجهد 10 كيلو فولت. يعتمد تقنية إخماد القوس الفراغي وهيكل مغلق بالكامل، ويستخدم بشكل أساسي في إغلاق وفتح تيارات الحمل، وحماية الأحمال الزائدة وقصر الدائرة في الخطوط الهوائية، ومناطق التوزيع، ومؤسسات التعدين والصناعة، وأنظمة التوزيع للطاقة الجديدة. يتميز بأداء مستقر وتشغيل موثوق، ويدعم التبديل المتكرر، مما يضمن بشكل فعال إمدادًا آمنًا ومستقرًا بالطاقة. وهو جهاز أساسي مفضل لتحديث الشبكات الحضرية والريفية ومشاريع التوزيع الخارجية.
يتميز المنتج بتصميم خارجي مقاوم للتآكل، وأداء عزل ممتاز، ومقاومة قوية للعوامل الجوية. يلتزم بدقة بمعايير صناعة الطاقة، ويوفر قدرة قطع عالية، وعمرًا ميكانيكيًا طويلاً، وتشغيلًا بدون صيانة، وفعالية عالية من حيث التكلفة. يتكيف مع مختلف الظروف الخارجية المعقدة، ويُستخدم على نطاق واسع في توزيع الطاقة البلدية، والمناطق الصناعية، وشبكات الطاقة الريفية، وسيناريوهات توزيع الطاقة الشمسية وطاقة الرياح.
بيئة التشغيل
1. درجة الحرارة المحيطة: من -40 درجة مئوية إلى +55 درجة مئوية، تتحمل درجات الحرارة الخارجية القصوى وتغيراتها.
2. الارتفاع: ≤1000 متر (عزل معزز متاح للمناطق المرتفعة).
3. الرطوبة النسبية: ≤95% (عند 25 درجة مئوية)، محكمة الإغلاق تمامًا ضد الرطوبة والتكثف، مما يمنع انهيار العزل الداخلي.
4. موقع التركيب: خطوط علوية خارجية، مناطق التوزيع، المحطات الفرعية، المصانع الصناعية. لا توجد غازات شديدة التآكل أو غبار قابل للانفجار.
5. مستوى الحماية: IP65، محكمة الإغلاق تمامًا ضد الغبار والماء والتلوث والتآكل، مقاومة للأمطار والرمال وأشعة الشمس.
6. متطلبات التركيب: مثبتة على عمود أو على الأرض مع تأريض موثوق، مسافات عزل آمنة، لا اهتزاز عنيف أو صدمات.
المعايير الفنية
المعلمة | وحدة | قيمة |
|---|---|---|
الجهد المقنن | كيلو فولت | 10، مناسب لأنظمة التوزيع بجهد 10 كيلو فولت |
التردد المقنن | هرتز | 50 |
التيار المقنن | A | 400، 630، 1250، قابل للتكيف مع مختلف الأحمال |
تيار قطع الدائرة القصيرة المقنن | كيلو أمبير | 12.5، 16، 20، قدرة عالية على قطع الأعطال، تشغيل موثوق |
طريقة العزل | --- | إطفاء القوس بالفراغ + عزل مركب من السيليكون المطاطي، أداء مستقر |
العمر الميكانيكي | دورات | ≥10,000، يدعم التشغيل المتكرر، متانة عالية |
عمر الخدمة | سنوات | ≥15 سنة، هيكل مانع للتآكل ومغلق، مقاوم للتقادم في الهواء الطلق |
مستوى الحماية | --- | IP65، مقاوم للغبار والماء والتلوث، مناسب لجميع الظروف الخارجية |
ميزات المنتج
1. أداء ممتاز في إطفاء القوس الكهربائي: قاطع فراغ عالي الأداء، إطفاء سريع للقوس، لا تسرب للقوس، لا خطر احتراق أو انفجار، عامل أمان عالي.
2. مقاومة لجميع الظروف الجوية: هيكل محكم الإغلاق مقاوم للتآكل والماء، مقاوم للصواعق، مقاوم لدرجات الحرارة، مقاوم للغبار/الرمال/المطر/الثلج، يتكيف مع البيئات الخارجية القاسية.
3. وظائف حماية شاملة: يوفر حماية من الحمل الزائد، وقصر الدائرة، والتسرب، يزيل أعطال الخط بسرعة، يضمن سلامة المعدات والشبكة.
4. موثوقية عالية بدون صيانة: آلية تشغيل دقيقة متكاملة، هيكل مضغوط، لا أجزاء تآكل مكشوفة، أداء ميكانيكي مستقر، لا حاجة لصيانة متكررة.
5. قدرة تكيف ذكية قوية: يدعم التشغيل اليدوي والكهربائي، يمكن إقرانه بوحدات تحكم ذكية لإعادة الإغلاق التلقائي، والمراقبة عن بعد، ووظائف إنذار الأعطال.
6. تركيب مرن ومريح: يدعم تركيب الخزانة على عمود أو على الأرض، يتكيف مع مشاريع الشبكة الجديدة والتحديثية، سهل البناء.
مزايا لدينا
1. يركز بعمق على المفاتيح الكهربائية الخارجية ذات الجهد العالي 10 كيلو فولت، المصممة خصيصًا لظروف شبكات التوزيع، ومناسبة لمعظم سيناريوهات حماية التوزيع الخارجي.
2. يختار قواطع تفريغ عالية الجودة، وأغلفة مقاومة للتآكل، ومكونات تشغيل دقيقة؛ تم اختبارها في المصنع لتحمل الجهد، وقوة القطع، والعمر الميكانيكي.
3. متوافق مع معايير الصناعة لشبكة الكهرباء الحكومية، مؤهلات كاملة، تقنية ناضجة، يلبي متطلبات قبول مشاريع تحديث الشبكات الحضرية/الريفية ومشاريع التوزيع الصناعية.
4. يدعم التخصيص غير القياسي (تصنيف التيار، إعادة الإغلاق، وحدات الاتصال، إلخ) لظروف التشغيل الخاصة.
5. يوفر إرشادات كاملة للتركيب والتشغيل واستجابة سريعة لخدمة ما بعد البيع، مما يقلل بشكل فعال من معدلات أعطال المعدات، ويضمن تشغيلًا مستقرًا طويل الأمد للشبكة.
دليل الطلب
يرجى تقديم المعلومات التالية لضمان المطابقة الدقيقة مع ظروف التشغيل:
1. جهد النظام، تيار التشغيل المقنن، تيار القطع المطلوب للدائرة القصيرة.
2. طريقة التركيب والظروف الخارجية، وما إذا كان التخصيص للارتفاعات العالية أو مقاومة التآكل الثقيلة مطلوبًا.
3. نوع المعدات: النوع اليدوي، النوع الكهربائي، النوع الذكي لإعادة الإغلاق، ومتطلبات الاتصال عن بُعد.
4. ما إذا كانت خدمات التركيب والتشغيل والدعم الفني وخدمات ما بعد البيع طوال دورة الحياة مطلوبة.
