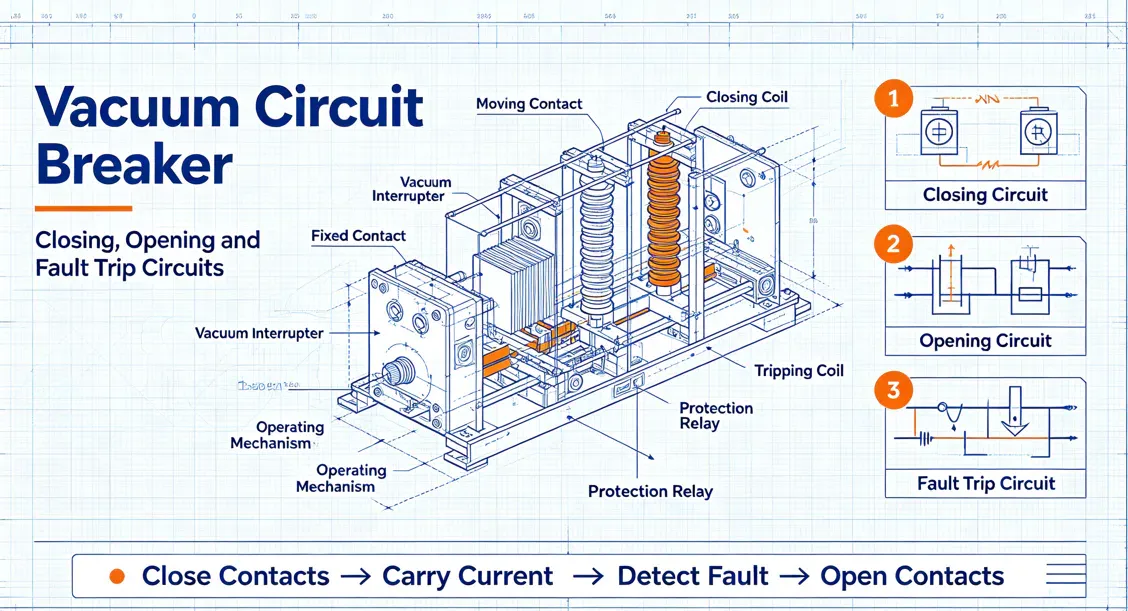

قواطع الدائرة الفراغية: دوائر الإغلاق والفتح والفصل

قواطع الدائرة الفراغية: دوائر الإغلاق والفتح والفصل

في مفاتيح الجهد المتوسط — التي تمتد من 3.3 كيلوفولت إلى 38 كيلوفولت — أصبح قاطع الدائرة الفراغي المعيار العالمي للحماية والتحكم. تفوقه في قطع تيارات الأعطال، وصيانته شبه المعدومة، وسلامته البيئية (خلوه من غاز سادس فلوريد الكبريت₆ ) تجعله الخيار المفضل لشركات المرافق والمصانع الصناعية ومقاولي الهندسة والتوريد والإنشاء في جميع أنحاء العالم. ومع ذلك، بالنسبة للمشترين الدوليين في قطاع الأعمال بين الشركات الذين يقيّمون عروض قواطع الدائرة الفراغية، يجب أن تتجاوز المحادثة الفنية قارورة القاطع. إن دائرة الإغلاق ودائرة الفتح ودائرة الفصل (الفصل بسبب عطل)​ — التي تشكل مجتمعة التوصيلات الثانوية للقاطع — تحدد ما إذا كان الجهاز سيعمل بشكل موثوق في ظروف العطل. يؤدي سوء فهم هذه الدوائر إلى مواصفات غير صحيحة، وفصل غير مبرر، ورفض اختبارات القبول في المصنع. تقدم هذه المقالة شرحًا منظمًا للدوائر الأساسية الثلاث لمساعدة المشترين على طرح الأسئلة الصحيحة وتحديد المواصفات بثقة.

1. نظرة عامة: لماذا تهم الدوائر الثانوية

قاطع الدائرة الفراغي جهاز ميكانيكي يُدار بواسطة آلية تخزين طاقة (زنبرك، أو زنبرك بمحرك، أو مشغل مغناطيسي). تعمل التلامسات الرئيسية داخل قارورة فراغية. لكن قرار الإغلاق أو الفتح — والسرعة التي يحدث بها — تحكمه دائرة التحكمبالنسبة للمشترين، تُعدّ دائرة التحكم هي المجال الذي تبرز فيه جودة المورّد: انتظام التمديدات، واختيار المرحّلات، ومنطق منع الضخ، والامتثال لمعياري IEC 62271-1 / IEC 62271-100، كلها تحدد الموثوقية الميدانية. عند شرائك قاطع دائرة فراغي (VCB)، فأنت لا تشتري مجرد قاطع؛ بل تشتري نظام تحكم متكاملًا.

2. الدائرة الختامية

تقوم دائرة الإغلاق بتوصيل الطاقة إلى ملف الإغلاق (يسمى أيضًا الملف اللولبي للإغلاق أو المغناطيس الإغلاقي)، الذي يحرر الطاقة المخزنة في آلية الزنبرك لدفع نقاط التلامس إلى الإغلاق. تشمل العناصر الرئيسية:

• ملف الإغلاق (Y4):​مغناطيس كهربائي يعمل بالتيار المستمر أو المتردد بتقييم زمني قصير. التقييمات النموذجية: تيار مستمر 48 فولت، 110 فولت، 220 فولت؛ تيار متردد 110 فولت، 220 فولت. يجب تنشيط الملف لفترة وجيزة فقط — فالتنشيط المستمر سيؤدي إلى احتراقه.
• إغلاق محرك الزنبرك:​ يشحن زنبرك الإغلاق. يجب أن يكون الزنبرك مشحونًا بالكامل قبل قبول أمر الإغلاق. مفتاح حد مشحون بنابض (S1)​يمنع إغلاق الدائرة إذا لم يكن الزنبرك جاهزًا.
• مرحل مانع الضخ (K3 أو 52Y):​يمنع تنفيذ أوامر إغلاق متعددة متتالية إذا أبقى المشغل زر الإغلاق مضغوطًا بينما يكون القاطع مغلقًا بالفعل. هذه ميزة سلامة حرجة — بدونها، قد يُعاد إغلاق القاطع على عطل مستمر، مما يسبب أضرارًا كارثية.
• زر الإغلاق الضاغط / جهة اتصال الإغلاق عن بُعد:​ أمر محلي أو صادر عن نظام التحكم الإشرافي SCADA. في اللوحات الحديثة، غالبًا ما تكون هذه جهة اتصال جافة متصلة بوحدة تحكم منطقية قابلة للبرمجة PLC أو مرحل حماية.
• جهات الاتصال المساعدة (52a / 52b):​ تكون جهات اتصال 52a مغلقة عندما يكون القاطع مغلقًا؛ وتكون جهات اتصال 52b مغلقة عندما يكون القاطع مفتوحًا. توفر هذه الجهات تغذية راجعة عن الوضع ومنطقًا للتعشيق.

نصيحة بشأن مواصفات المشتري:​ اطلب دائمًا زمن الإغلاق​ ≤ 100 مللي ثانية وزمن شحن نابض الإغلاق​≤ ١٥ ثانية (وفقًا لـ IEC 62271-100). تحقق من أن وظيفة منع الضخ مثبتة عبر توصيلات ثابتة، وليست معتمدة على البرمجيات، لتحقيق موثوقية أعلى.

٣. دائرة الفتح

تقوم دائرة الفتح بتغذية ملف الفصل (Y3) بالطاقة لتحرير المزلاج والسماح لزنبركات الفتح بفصل التلامسات. العناصر الرئيسية:

• ملف الفصل (Y3):​تصنيفات جهد مشابهة لملف الإغلاق. كما أنه مصنف للتشغيل قصير المدة.
• زر الفصل اليدوي / خرج مرحل الحماية:​فصل يدوي محلي أو فصل تلقائي من مرحل (زيادة التيار، عطل أرضي، تفاضلي، إلخ).
• قفل التلامس المساعد:​يمنع الفتح إذا كان القاطع مفتوحًا بالفعل (على الرغم من أن معظم التصاميم تتحمل إشارة الفصل في حالة الفتح دون تلف).
• محرر تحويلي / محرر انخفاض الجهد (اختياري):​تتضمن بعض قواطع الدائرة الفراغية (VCBs) ملف فصل تحويلي للفصل عن بُعد أو مُحرِّر جهد منخفض يفصل القاطع إذا انخفض جهد التحكم دون حد معين.

نصيحة بشأن مواصفات المشتري:​اشترط زمنفتح​ ≤ 50 مللي ثانية (النموذجي: 20–45 مللي ثانية). تأكد من أن دائرة ملف الفصل مراقَبة — أي أن تيار مراقبة صغير يكشف حالات الدائرة المفتوحة أو القصر في التمديدات، مما ينبّه الصيانة قبل حدوث عطل حقيقي.

4. دائرة الفصل بسبب حادث

دائرة الفصل بسبب حادث — التي تُسمى أحيانًا دائرة الفصل الوقائية​ أو دائرة الفصل الطارئ​ — هي المسار الذي تأمر من خلاله مرحّلات الحماية القاطع بالفتح عند اكتشاف عطل. هذه هي الدائرة الأكثر أهمية لسلامة النظام. وهي تتضمن عادةً:

• جهات اتصال خرج مرحل الحماية:​ موصلة سلكيًا بدائرة ملف الفصل. تستخدم التصاميم الشائعة دائرة تثبيت ذاتي​(إمساك ذاتي) بحيث يستمر أمر الفصل حتى يؤكد ملامس القاطع المساعد أن القاطع قد فتح.
• مرحل الفصل الرئيسي (86):​ في بعض التصاميم، يتم وضع مرحل فصل رئيسي بين مرحل الحماية وملف الفصل. يوفر عزلًا إضافيًا وعلمًا مرئيًا للإشارة إلى حدوث فصل وقائي.
• مرحل مراقبة دائرة الفصل (TCS):​ يراقب باستمرار سلامة أسلاك دائرة الفصل والملف. في حالة حدوث انقطاع، يتم إطلاق إنذار. هذا ضروري للأنظمة عالية التوفر.
• إشارة الفصل العرضي:​ مؤشر LED مخصص أو علم على اللوحة يضيء فقط عند الفصل الوقائي (وليس عند الفصل اليدوي). يساعد ذلك المشغلين على التمييز بين الإيقاف الروتيني وإزالة العطل.

التمييز الرئيسي:​ في الممارسة الصينية لمرافق الكهرباء، فإن "الفصل الطارئ " (الفصل بسبب عطل) يُفرَّق تحديدًا عن الفتح اليدوي. غالبًا ما تتضمن دائرة الفصل بسبب العطل تماسك ذاتي​(مثل مساعد 52b) يُبقي ملف الفصل مُغذّى حتى يفتح القاطع بالكامل، مما يمنع "الفصل غير الكامل" إذا كان خرج المرحّل قصيرًا جدًا. بالنسبة للمشترين الدوليين، تأكد من أن المخططات الفنية للمورّد تتضمن هذه الميزة إذا كان كود الشبكة لديك يتطلبها.

5. التكامل مع مرحّلات الحماية وSCADA

نادرًا ما تكون قواطع الدائرة الفراغية الحديثة مستقلة؛ فهي تُدمج مع مرحّلات حماية رقمية (مثل زيادة التيار، عطل الأرض، المسافة). يجب أن تدعم دائرة التحكم:

• التشابكات المُوصَّلة سلكيًا:​ بين الفواصل، ومفاتيح التأريض، والقاطع (مثل تشابك 52b لمنع الإغلاق أثناء إغلاق مفتاح التأريض).
• الاتصالات:​IEC 60870-5-104، أو Modbus، أو رسائل IEC 61850 GOOSE لتغذية الحالة المرتجعة والتحكم عن بُعد.
• أحكام الاختبار:​ أ كتلة اختبار الحقن الثانوي​ (مثل نوع SFTB) تسمح باختبار مرحل الحماية دون فصل توصيلات دائرة الفصل — وهذا يوفر وقتًا كبيرًا أثناء الصيانة.

نصيحة بشأن مواصفات المشتري:​ الإصرار على مراجعة مخطط التوصيلات​ كجزء من اختبار القبول في المصنع (FAT). تحقق من أن جميع ملفات المرحلات والملامسات وأقفال التعشيق مُوسَّمة بوضوح وفقًا لـ IEC 61346 أو ما يعادلها. اللوحة المرتبة والمُوسَّمة هي علامة على مُصنِّع عالي الجودة.

6. المزالق الشائعة وكيفية تجنبها

• كابلات التحكم صغيرة المقاس:​انخفاض الجهد في كابلات التحكم الطويلة قد يمنع ملف الإغلاق من العمل. حدد الحد الأدنى لمقطع الكابل (عادة 2.5 مم²) واحسب انخفاض الجهد عند أطراف الملف.
• غياب مراقبة دائرة الفصل:​بدون مراقبة دائرة الفصل، قد يظل سلك الفصل المقطوع غير مكتشف حتى حدوث عطل — مما يؤدي إلى عواقب كارثية. اجعل مراقبة دائرة الفصل شرطًا إلزاميًا لقواطع الدائرة الحرجة.
• عدم توافق تصنيفات الجهد:​خلط ملفات التيار المستمر والتيار المتردد في نفس اللوحة دون عزل مناسب قد يسبب تشغيلًا غير مرغوب فيه. قم بتوحيد الجهد على 110 فولت تيار مستمر أو 220 فولت تيار مستمر لتحقيق الاتساق.
• عدم وجود مانع الضخ:​كما ذكر، هذا ضروري للسلامة. تأكد من وجوده واختباره أثناء اختبار القبول في المصنع.

7. المعايير والامتثال

يجب الرجوع إلى المعايير التالية في مواصفات المشتريات الخاصة بك:

• IEC 62271-100:​قواطع الدوائر الكهربائية ذات الجهد العالي للتيار المتردد (تشمل قواطع الدوائر الفراغية حتى 38 كيلو فولت).
• آي إي سي 62271-1:​المواصفات العامة للمفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي.
• آي إي سي 60255:​مرحلات القياس ومعدات الحماية (لتكامل المرحلات).
• آي إي إي إي سي 37.04 / سي 37.09:​المعايير الأمريكية لقواطع الدوائر الكهربائية ذات الجهد العالي للتيار المتردد (إذا كان الهدف هو أمريكا الشمالية/الجنوبية).

الاستنتاج

قاطع الدائرة الفراغي لا يكون جيدًا إلا بقدر جودة دوائر التحكم الخاصة به. بالنسبة للمشترين من الشركات، فإن فهم دوائر الإغلاق والفتح ودوائر التعثر في حالات الطوارئ ليس مجرد تمرين هندسي - بل هو ضمان للمشتريات. من خلال تحديد تصنيفات الملف الصحيحة، والمطالبة بمراقبة مضادة للضخ ومراقبة التعثر، والتحقق من انضباط الأسلاك أثناء قبول المصنع، فإنك تضمن أن قاطع الدائرة الفراغي سيعمل عندما يكون الأمر أكثر أهمية: إزالة العطل وحماية شبكتك. زود نفسك بهذه المعرفة، وستتمكن من تقييم عطاءات قواطع الدوائر الفراغية بثقة مهندس متمرس في المرافق.
