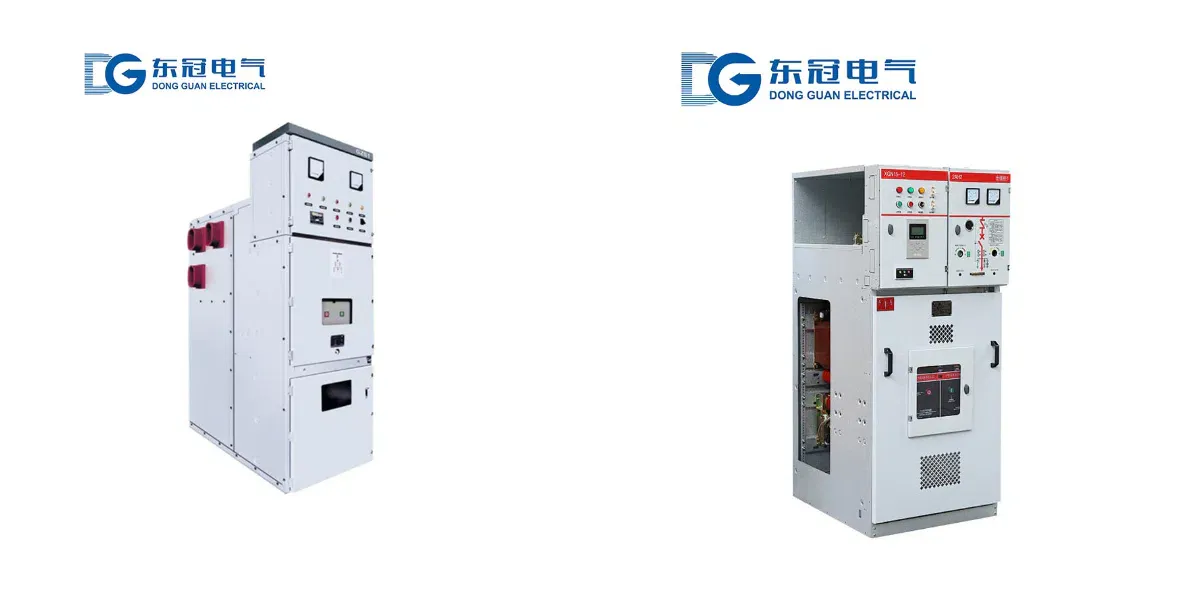

نظرة عامة على المنتج
مفاتيح التحكم المعدنية المغلقة بجهد 20 كيلو فولت هي مجموعة أساسية من مفاتيح التحكم لأنظمة توزيع الجهد المتوسط والعالي. مناسبة لأنظمة توزيع التيار المتردد بتردد 50 هرتز وجهد 20 كيلو فولت، وتستخدم على نطاق واسع في مشاريع توزيع الطاقة في المنشآت الصناعية والتعدينية، والمناطق الصناعية، ومحطات التحويل الحضرية، ومحطات الطاقة الجديدة، والمباني الكبيرة. يُستخدم الجهاز بشكل أساسي لتوزيع الطاقة، ووصل/فصل الدوائر، والحماية من الأحمال الزائدة وقصر الدوائر. يتحكم بثبات في دوائر التوزيع عالية الجهد، مما يمنع بشكل فعال انتشار أعطال التوزيع ويضمن إمدادًا آمنًا ومستمرًا بالطاقة لأنظمة الجهد العالي.
يتبنى المنتج هيكلًا معياريًا معدنيًا مغلقًا بالكامل، مما يوفر حماية شاملة قوية، وعزلًا ثابتًا، وتشغيلًا آمنًا. يتم تصنيعه وفقًا للمعايير الوطنية الصارمة للكهرباء عالية الجهد. يتميز بهيكل قوي، وقدرة قطع عالية، وسهولة في التشغيل والصيانة، وقابلية تكيف واسعة، مما يجعله مناسبًا للظروف الصناعية التقليدية والمعقدة داخل المباني، وهو الخيار الرئيسي لمشاريع نقل وتوزيع الطاقة الكهربائية عالية الجهد 20 كيلو فولت.
ظروف التشغيل
1. درجة الحرارة المحيطة: من -40 درجة مئوية إلى +55 درجة مئوية، مقاومة لتغيرات درجات الحرارة الموسمية، مناسبة للظروف الداخلية العادية والقصوى.
2. الارتفاع: ≤1000 متر؛ تتوفر تكوينات عزل معززة للمناطق المرتفعة لتلبية متطلبات التشغيل على الهضاب.
3. الرطوبة النسبية: ≤95% (عند 25 درجة مئوية)؛ تصميم مقاوم للرطوبة ومضاد للتكثف يمنع بشكل فعال تقدم العمر وانهيار العزل للمكونات الداخلية.
4. موقع التركيب: غرف التوزيع الداخلية، المحطات الفرعية، غرف المعدات الصناعية؛ لا توجد غازات تآكلية قوية، ولا غبار متفجر، وجيدة التهوية وجافة.
5. درجة الحماية: IP30؛ هيكل معدني مغلق بالكامل يمنع بشكل فعال دخول الغبار والأجسام الغريبة، ويحمي المكونات عالية الجهد الداخلية.
6. متطلبات التركيب: تركيب ثابت على الأرض؛ محاذاة الخزانات أفقياً مع تأريض موثوق؛ توفير مساحة كافية لتبديد الحرارة والصيانة الآمنة.
المعايير الفنية
المعلمة | وحدة | قيمة |
|---|---|---|
الجهد المقنن | كيلو فولت | 20، مناسب لأنظمة توزيع الجهد العالي 20 كيلو فولت |
التردد المقنن | هرتز | 50 |
التيار المقنن | A | 630–3150، نطاق تيار كامل متاح حسب الطلب |
تيار قطع الدائرة القصيرة المقنن | كيلو أمبير | 20/25/31.5، قدرة قطع الأعطال قوية وموثوقة |
طريقة العزل | --- | عزل هوائي + عزل مركب، أداء عزل مستقر |
العمر الميكانيكي | الدورات | ≥10,000 دورة، يتحمل التشغيل المتكرر، متانة عالية |
عمر الخدمة | سنوات | ≥20 عامًا، غلاف مقاوم للتآكل والشيخوخة، تشغيل مستقر |
تصنيف الحماية | --- | IP30، مقاوم للغبار والأجسام الغريبة، مناسب للظروف عالية الجهد الداخلية |
ميزات المنتج
1. حماية أمان كاملة مغلقة: هيكل معدني مغلق بالكامل مع عزل منفصل للحجرات يلغي بشكل فعال مخاطر الصعق الكهربائي عالي الجهد وقوس الشرر، مما يوفر أمانًا تشغيليًا عاليًا للغاية.
2. أداء قطع ممتاز: مزود بقواطع دوائر فراغية عالية الأداء، تتمتع بقدرة قوية على قطع الدوائر القصيرة واستجابة سريعة، مما يزيل بسرعة مختلف الأعطال عالية الجهد.
3. عزل ثابت وموثوق: تصميم عزل هوائي متدرج مع مكونات عزل عالية الجودة يوفر قدرة قوية على تحمل الجهد، مما يضمن تشغيلًا مستقرًا طويل الأمد دون خطر الانهيار.
4. هيكل منتظم، صيانة سهلة: تخطيط حجيرات معياري مع مناطق وظيفية محددة بوضوح، سهلة السحب والدفع، مما يبسط الفحص اللاحق واستبدال المكونات.
5. حماية متعددة للقفل المتداخل: أجهزة قفل ميكانيكية شاملة تمنع بشكل صارم الأخطاء التشغيلية مثل الفتح/الإغلاق غير الصحيح أو فتح الباب تحت الحمل، مما يلغي حوادث السلامة.
6. سيناريوهات تطبيق واسعة: تصميم خزانة موحد مع تنوع قوي، مناسب لمختلف مشاريع توزيع الجهد العالي الداخلي 20kV، ونقل وتحويل الطاقة، وتوزيع الطاقة في المناجم والصناعات.
مزايا لدينا
1. متخصص بعمق في مجال المعدات الكاملة ذات الجهد العالي 20 كيلوفولت، مع التركيز على الإنتاج الموحد للمفاتيح الكهربائية المعدنية المغلقة، والتكيف بدقة مع ظروف التوزيع الكهربائي المتوسط والعالي.
2. هيكل خزانة ملحوم بدقة بألواح سميكة ومعالجة ممتازة ضد التآكل؛ المكونات الأساسية مختارة من أفضل العلامات التجارية؛ اختبار كامل للجهد العالي في المصنع.
3. متوافق مع معايير قبول معدات الجهد العالي لشبكة الكهرباء الوطنية، مع مؤهلات كاملة وعمليات موحدة، مناسب للمشاريع البلدية والصناعية والطاقة الجديدة الرئيسية.
4. قابل للتخصيص حسب التيار المطلوب، وتكوينات الدوائر، ووحدات المراقبة الذكية، مناسب لحلول التوزيع الشخصية ومشاريع تجديد الشبكات القديمة.
5. توفير تسليم شامل للحزمة الكاملة، وإرشادات التركيب والتشغيل في الموقع، ودعم فني مدى الحياة، لضمان تشغيل مستقر لنظام التوزيع طوال دورة حياته.
دليل الطلب
يرجى تقديم المعلومات التالية لضمان المطابقة الدقيقة لمتطلبات التشغيل:
1. تحديد جهد النظام، التيار المقنن، تيار القصر، ومتطلبات تكوين دائرة الخزانة.
2. تأكيد ظروف التشغيل وما إذا كان التخصيص المحسن للبيئات الخاصة مثل الارتفاعات العالية، التلوث الشديد، أو درجات الحرارة المنخفضة مطلوبًا.
3. تأكيد ما إذا كانت الوظائف الموسعة مثل المراقبة الذكية، الاتصال عن بُعد، والحماية بواسطة الميكروكمبيوتر مطلوبة.
4. تأكيد ما إذا كانت خدمات التشغيل الكامل، التوجيه الفني، تقارير الاختبار، وخدمات ما بعد البيع طوال دورة الحياة مطلوبة.
