نظرة عامة على المنتج

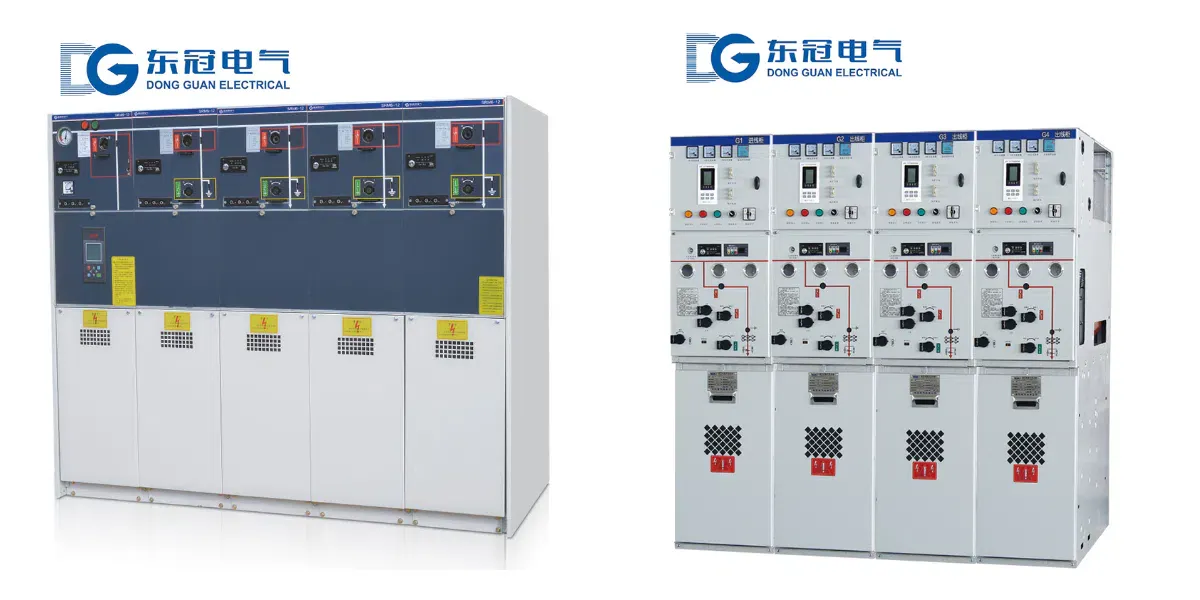

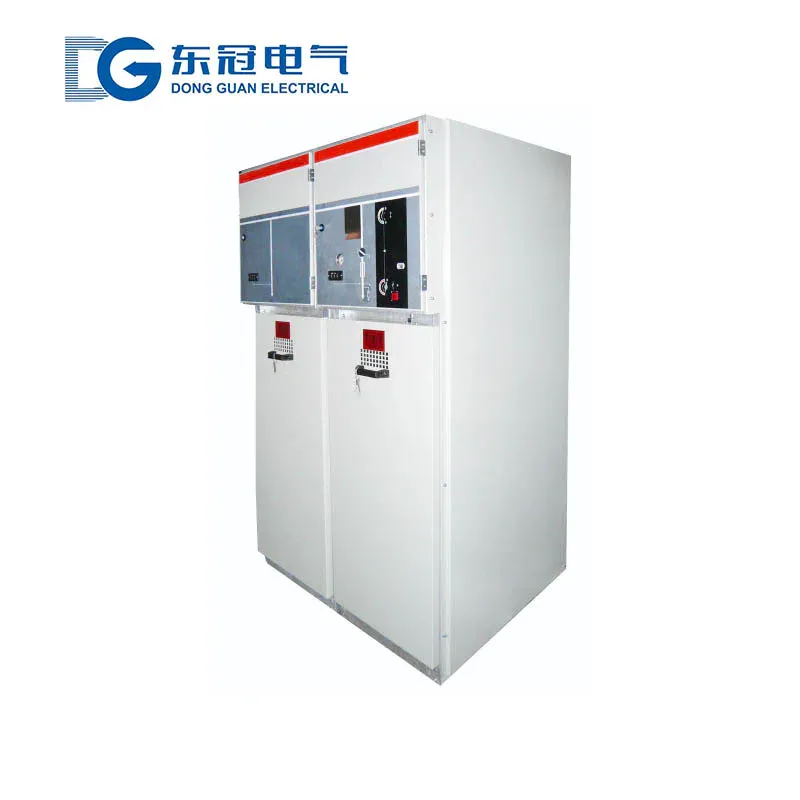

وحدة الحلقة الرئيسية المعزولة بالغاز بجهد 20 كيلوفولت (RMU) هي جيل جديد من المفاتيح الكهربائية عالية الجهد المغلقة بالكامل والمعزولة بالكامل. صُممت لأنظمة توزيع الطاقة بتردد التيار المتردد 20 كيلوفولت، وتُستخدم بشكل أساسي في إمداد الطاقة الشبكي الحلقي، والتوصيل القطاعي، وتوزيع الأحمال، والحماية من الأعطال في شبكات الكهرباء الحضرية، والمجمعات الصناعية، والمجمعات التجارية، ومحطات الطاقة الجديدة. تعتمد المعدات هيكل عزل مغلق مملوء بالغاز، ولا تتأثر بالتداخل البيئي الخارجي. تؤدي بشكل موثوق توصيل الدوائر، وفصلها، وحماية من الدوائر القصيرة والحمل الزائد، مما يعزز بشكل فعال استمرارية وسلامة شبكات توزيع الطاقة. وهي خيار أساسي لأنظمة التوزيع عالية الجهد الحديثة.
يلتزم المنتج بشكل صارم بمعايير صناعة الطاقة عالية الجهد. يتميز بهيكل مدمج، تشغيل خالٍ من الصيانة، أمان عالٍ، أداء عزل قوي، تشغيل مستقر، مقاومة ممتازة للعوامل الجوية، وتطبيق واسع. مناسب لظروف العمل المعقدة سواء داخل المباني أو خارجها، ويُستخدم على نطاق واسع في تحديث شبكات المدن، توزيع الطاقة في المنشآت الصناعية والتعدينية، دعم الطاقة الشمسية وطاقة الرياح، وتوزيع الطاقة في المباني الراقية.
ظروف التشغيل
1. درجة الحرارة المحيطة: من -40 درجة مئوية إلى +55 درجة مئوية، مقاومة لدرجات الحرارة العالية والمنخفضة الشديدة وتقلبات درجات الحرارة اليومية.
2. الارتفاع: ≤1000 متر؛ تتوفر أنواع عزل معززة للمناطق المرتفعة.
3. الرطوبة النسبية: ≤95% (عند 25 درجة مئوية)؛ هيكل حجرة غازية مغلقة بالكامل يمنع الرطوبة والتكثف، مما يلغي الأعطال الداخلية للعزل.
4. موقع التركيب: غرف التوزيع، داخل المحطات الفرعية المدمجة، الخزانات الخارجية المغلقة، المناطق الصناعية؛ بدون اهتزاز عنيف أو تآكل قوي أو غبار قابل للانفجار.
5. درجة الحماية: IP67 لحجرة الغاز، IP30 للغلاف؛ مقاومة للغبار والماء والتلوث والرطوبة، مع قدرة قوية على مقاومة التداخل البيئي.
6. متطلبات التركيب: تركيب ثابت على الأرض؛ الخزانة مستوية ومستقرة مع تأريض موثوق؛ مسافة تبريد وصيانة قياسية محجوزة.
المعايير الفنية
المعلمة | وحدة | قيمة |
|---|---|---|
الجهد المقنن | كيلو فولت | 20، مناسب لأنظمة توزيع الجهد العالي 20 كيلو فولت |
التردد المقنن | هرتز | 50 |
التيار المقنن | A | 630، مناسب لأحمال توزيع الشبكة الحلقية الرئيسية |
تيار قطع الدائرة القصيرة المقنن | كيلو أمبير | 20، قدرة قوية على قطع الأعطال، تشغيل موثوق |
وسط العزل | --- | عزل بغاز SF6، أداء عزل مستقر وممتاز |
العمر الميكانيكي | الدورات | ≥5000، يتحمل العمليات المتكررة، تشغيل موثوق |
عمر الخدمة | سنوات | ≥20 سنة، حجرة محكمة الإغلاق بدون تسرب غاز، مستقرة على المدى الطويل |
تصنيف الحماية | --- | IP67 (الحجرة) / IP30 (الغلاف)، مقاوم للغبار، مقاوم للماء، مقاوم للتكثف |
ميزات المنتج
1. تصميم معزول بالكامل ومحكم الإغلاق: المكونات الأساسية محاطة بالكامل في حجرة مملوءة بالغاز، غير متأثرة بالغبار الخارجي أو الرطوبة أو التكثيف، ومناسبة للظروف القاسية والمعقدة.
2. أداء عزل ممتاز: عزل عالي الجودة بغاز SF6 يوفر جهد تحمل عالي، دون خطر تسرب، مما يضمن تشغيلًا آمنًا ومستقرًا تحت ظروف الجهد العالي 20 كيلوفولت.
3. حماية شاملة من الأعطال: مزود بوظائف حماية من الدوائر القصيرة، والحمل الزائد، وأعطال الأرض، لعزل الخطوط المعطلة بسرعة لضمان موثوقية الحلقة الرئيسية.
4. عمر طويل بدون صيانة: عملية الختم بالليزر لحجرة الغاز تؤدي إلى معدل تسرب غاز منخفض للغاية؛ لا حاجة لصيانة متكررة، مما يقلل بشكل كبير من تكاليف التشغيل.
5. هيكل مضغوط، مساحة صغيرة: تصميم معياري متكامل بحجم خزانة صغير وتخطيط منظم، مما يوفر مساحة التوزيع بشكل فعال، ومناسب لغرف المعدات المحدودة.
6. تشغيل آمن ومريح: أجهزة قفل ميكانيكية موثوقة تمنع الفتح/الإغلاق الخاطئ؛ تشغيل يدوي وكهربائي مرن مع أمان تشغيلي عالي.
مزايا لدينا
1. متخصصة في البحث والتطوير وإنتاج وحدات RMU المعزولة بالغاز عالية الجهد 20 كيلو فولت، مع تحسين مستهدف لظروف توزيع شبكات الحلقات المتوسطة والعالية الجهد، مما يوفر قدرة تكيف عالية.
2. اختيار صارم للمواد عالية الجودة للمكونات الأساسية؛ عملية إغلاق دقيقة لحجرة الغاز؛ يشمل الاختبار في المصنع اختبار تحمل الجهد، واختبار إحكام الغاز، والتشغيل الميكانيكي.
3. متوافقة مع معايير معدات الجهد العالي لشبكة الدولة، مع مؤهلات كاملة وعمليات ناضجة، وتفي بمواصفات القبول لشبكات التوزيع الحضرية والمشاريع الصناعية الرئيسية.
4. دعم التخصيص غير القياسي لدوائر الإدخال/الإخراج، والمراقبة الذكية، ووحدات الاتصال عن بُعد لتناسب حلول التوزيع الشخصية المختلفة.
5. توفير إرشادات كاملة للتركيب والتشغيل، واختبار إحكام الغاز، وخدمة ما بعد البيع طويلة الأجل لضمان التشغيل المستقر طويل الأمد للمعدات.
دليل الطلب
يرجى تقديم المعلومات التالية لضمان المطابقة الدقيقة لمتطلبات التشغيل:
1. تحديد جهد النظام، التيار المقنن، عدد وتكوين الدوائر الواردة/الصادرة المطلوبة.
2. تأكيد سيناريو التركيب وما إذا كان التخصيص الخاص للارتفاعات العالية، التلوث الشديد، أو درجات الحرارة المنخفضة مطلوبًا.
3. تأكيد المتطلبات الوظيفية: النوع اليدوي التقليدي، النوع الكهربائي، المراقبة الذكية، ووظائف الاتصال عن بُعد.
4. تأكيد ما إذا كانت تقارير الاختبار الداعمة، التركيب والتشغيل، وخدمة ما بعد البيع طوال دورة الحياة مطلوبة.
