نظرة عامة على المنتج

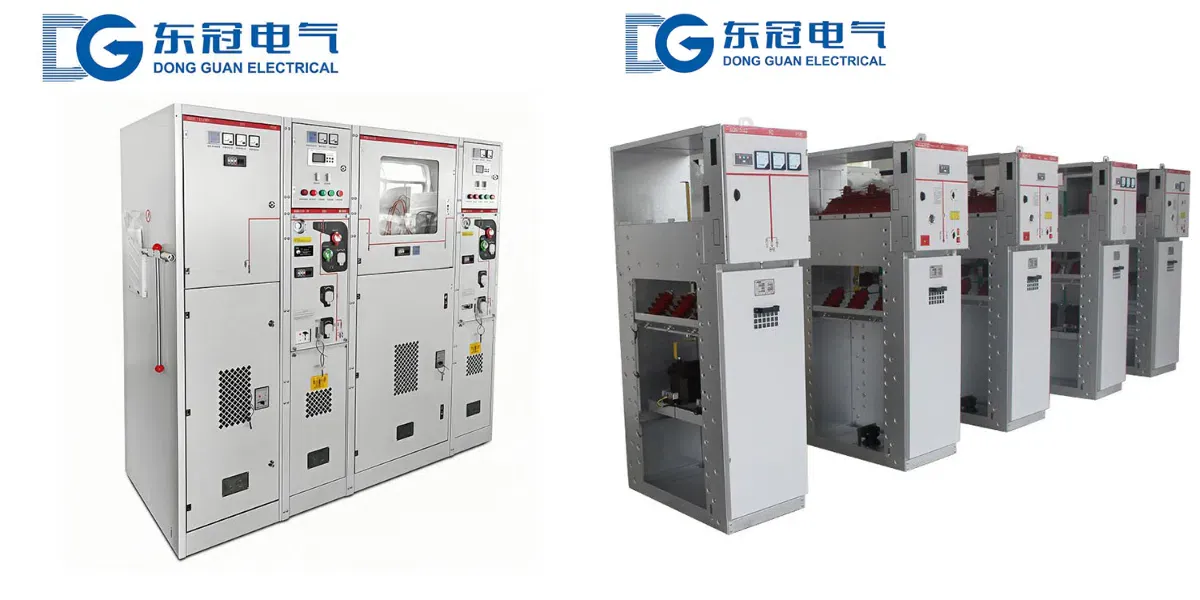

وحدة الحلقة الرئيسية المعزولة بالغاز بجهد 35 كيلوفولت (RMU) هي معدات توزيع جهد عالي مدمجة ومعزولة بالكامل ومحكمة الإغلاق. مناسبة لأنظمة توزيع التيار المتردد عالي الجهد 35 كيلوفولت، وتستخدم بشكل أساسي في شبكات الطاقة الأساسية الحضرية، ومحطات التوزيع الفرعية الكبيرة للمناجم والصناعات، ومحطات تعزيز الطاقة الجديدة، ومراكز البيانات، ومشاريع توزيع الطاقة الصناعية الرئيسية. تدمج المعدات وظائف تبديل الدوائر، وتوصيل الشبكة الحلقية، والحماية من الأحمال الزائدة، وقصر الدائرة، وأخطاء الأرض. تعتمد على هيكل محكم مملوء بالغاز لتحقيق توزيع طاقة عالي الجهد مستقر، وعزل أقسام الأعطال بشكل فعال، وتحسين استقرار واستمرارية إمداد الطاقة عالي الجهد.
يلتزم المنتج بشكل صارم بمعايير صناعة الطاقة عالية الجهد ومعايير الشبكة الكهربائية الحكومية. يعتمد هيكلًا متكاملًا معياريًا، ويوفر مقاومة قوية للتداخلات البيئية، وتشغيلًا خاليًا من الصيانة، وأمانًا عاليًا للغاية. يتميز بأداء عزل ممتاز، وقدرة قطع قوية، وتشغيل مستقر، وقابلية تطبيق واسعة، مما يمكنه من التكيف مع البيئات الداخلية والخارجية المعقدة والقاسية. وهو خيار أساسي لنقل وتوزيع الطاقة عالية الجهد 35 كيلوفولت، وتحديث الشبكات، ومشاريع دعم الطاقة الجديدة.
ظروف التشغيل
1. درجة الحرارة المحيطة: من -40 درجة مئوية إلى +55 درجة مئوية، مقاومة لدرجات الحرارة العالية والمنخفضة القصوى وتقلبات درجات الحرارة اليومية في الظروف القاسية.
2. الارتفاع: ≤1000 متر؛ تتوفر تكوينات عزل معززة ومقاومة للتلوث الكهربائي للمناطق المرتفعة.
3. الرطوبة النسبية: ≤95% (عند 25 درجة مئوية)؛ هيكل حجرة الغاز مغلق بالكامل يمنع تمامًا الرطوبة والتكثف، مما يلغي الأعطال الداخلية للعزل.
4. موقع التركيب: غرف توزيع الجهد العالي، حاويات المحطات الفرعية المدمجة، المحطات الفرعية الخارجية، مناطق الجهد العالي الصناعية؛ لا اهتزاز عنيف، ولا غبار شديد التآكل أو الانفجار.
5. درجة الحماية: IP67 لحجرة الغاز، IP30 للغلاف؛ مقاومة للغبار والماء والتلوث والرطوبة، مع أداء ممتاز لمقاومة الشيخوخة والتداخل البيئي.
متطلبات التركيب: تركيب ثابت على الأرض؛ خزانات مستوية وثابتة مع تأريض موثوق؛ مسافة أمان كافية للجهد العالي ومساحة للتبريد/الصيانة محجوزة.
المعايير الفنية
المعلمة | وحدة | قيمة |
|---|---|---|
الجهد المقنن | كيلو فولت | 35، مناسبة لأنظمة التوزيع عالية الجهد 35 كيلوفولت |
التردد المقنن | هرتز | 50 |
التيار المقنن | A | 630، مناسبة للأحمال الرئيسية لتوزيع الجهد العالي 35 كيلوفولت |
تيار قطع الدائرة القصيرة المقنن | كيلو أمبير | 20، قطع موثوق ومستقر للأعطال عالية الجهد |
وسط العزل | --- | عزل بغاز SF6، أداء عزل ممتاز للجهد العالي |
العمر الميكانيكي | الدورات | ≥5000، يتحمل عمليات الجهد العالي المتكررة، استقرار قوي |
عمر الخدمة | سنوات | ≥20 سنة، حجرة غاز محكمة الإغلاق بدون تسرب، تشغيل مستقر طويل الأمد |
تصنيف الحماية | --- | IP67 (الحجرة) / IP30 (الغلاف)، مقاوم للغبار والماء والتلوث والرطوبة |
ميزات المنتج
1. تصميم عالي الجهد مع عزل كامل: مكونات الجهد العالي الأساسية مغلقة بالكامل في حجرة الغاز، غير متأثرة بالغبار الخارجي أو الرطوبة أو التكثيف، مناسبة لظروف الجهد العالي 35kV القاسية.
2. سلامة واستقرار العزل: عزل غاز SF6 عالي النقاء يوفر قدرة قوية على تحمل الجهد العالي، لا يوجد خطر تسرب أو انهيار، أمان عالٍ جدًا لتشغيل الجهد العالي.
3. حماية شاملة من الأعطال: حماية متكاملة من الدوائر القصيرة، الحمل الزائد، وأعطال الأرض مع استجابة سريعة، إزالة سريعة لأعطال الجهد العالي لضمان استقرار الشبكة.
4. تصميم عالي الإحكام بدون صيانة: حجرة غاز ملحومة بالليزر مع معدل تسرب غاز منخفض جدًا، لا حاجة لإعادة التعبئة أو الصيانة المتكررة، مما يقلل بشكل كبير من تكاليف التشغيل.
5. تصميم متكامل، مساحة صغيرة: هيكل معياري مضغوط مع تخطيط أنيق للخزانة، يوفر مساحة توزيع الجهد العالي بشكل فعال، مناسب لمناطق المحطات الفرعية المحدودة.
6. ميزات متعددة لمنع التشغيل الخاطئ: أجهزة قفل ميكانيكي عالية الجهد احترافية تمنع الفتح/الإغلاق غير الصحيح والدخول إلى الحجرات الحية، مما يضمن سلامة التشغيل.
مزايا لدينا
1. متخصصة في البحث والتطوير وإنتاج وحدات RMU المعزولة بالغاز بجهد 35 كيلوفولت، مع تحسين مستهدف لظروف نقل وتوزيع الجهد العالي، ومناسبة لمشاريع الطاقة الكبرى.
2. المكونات الأساسية مختارة من مواد عالية الجهد؛ عملية إحكام غلق حجرة الغاز صارمة؛ يشمل اختبار المصنع اختبار الجهد، واختبار إحكام الغاز، والتشغيل الميكانيكي.
3. متوافقة مع معايير معدات الجهد العالي لشبكة الكهرباء الحكومية، مع مؤهلات كاملة وعمليات ناضجة، وتلبي معايير القبول لمحطات التحويل، والطاقة الجديدة، ومشاريع الجهد العالي في المناجم والصناعات.
4. تدعم التخصيص غير القياسي لتكوينات الدوائر، والمراقبة الذكية، والاتصالات عن بُعد، ومتطلبات الارتفاعات العالية ومقاومة التآكل، ومناسبة لمختلف حلول التوزيع الشخصية ذات الجهد العالي.
5. توفير تركيب وتشغيل المعدات عالية الجهد المتخصصة، واختبار إحكام الغاز، وخدمة ما بعد البيع طويلة الأجل، مما يضمن التشغيل المستقر لنظام الجهد العالي طوال دورة حياته.
دليل الطلب
يرجى تقديم المعلومات التالية لضمان المطابقة الدقيقة لمتطلبات التشغيل:
1. تحديد جهد النظام، التيار المقنن، عدد دوائر الدخول/الخروج، ومتطلبات تكوين الجهد العالي.
2. تأكيد بيئة التثبيت وما إذا كان التخصيص الخاص للارتفاعات العالية، التلوث الشديد، درجات الحرارة المنخفضة، أو التآكل القوي مطلوبًا.
3. تأكيد نوع التشغيل والمتطلبات الوظيفية: يدوي، كهربائي، مراقبة ذكية، شبكات اتصالات عن بعد.
4. تأكيد ما إذا كانت تقارير اختبار الجهد العالي، إرشادات التشغيل الميداني، وخدمات ما بعد البيع طوال دورة الحياة مطلوبة.
