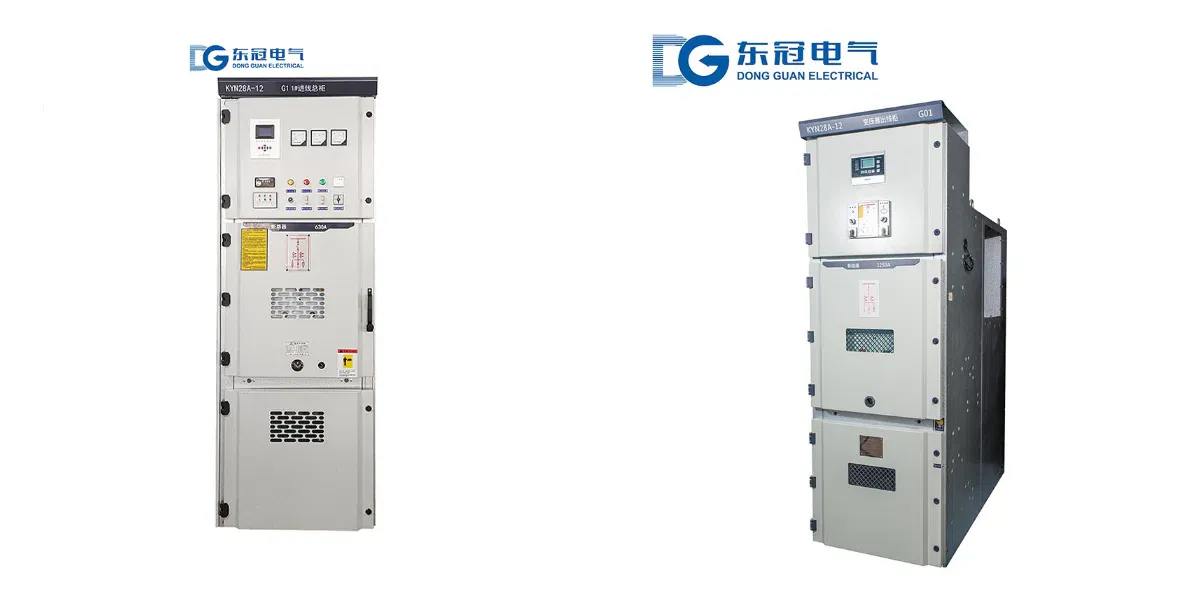

مفاتيح كهربائية 12 كيلو فولت

نظرة عامة على المنتج

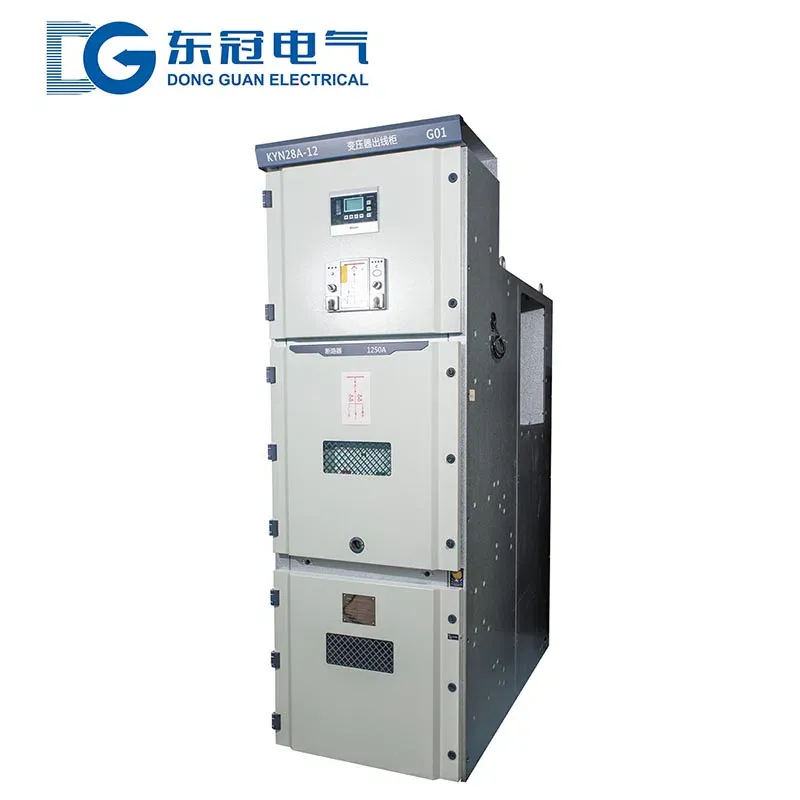

مفتاح التحكم الداخلي المعدني المغلق القابل للسحب بجهد 12 كيلو فولت هو جهاز توزيع طاقة عالي الجهد داخلي كامل. وهو مناسب لأنظمة الطاقة أحادية القضبان وأنظمة الطاقة أحادية القضبان المجزأة بتردد 50 هرتز تيار متردد ثلاثي الأطوار، وبجهد 3.6 كيلو فولت/7.2 كيلو فولت/12 كيلو فولت. يُستخدم على نطاق واسع في محطات الطاقة، والمحطات الفرعية، ومؤسسات التعدين والصناعة، والمباني الشاهقة، ومراكز البيانات، والبتروكيماويات، والمعادن، وغيرها من الأماكن. يُستخدم لاستقبال وتوزيع الطاقة، ويحقق وظائف مثل التحكم في الدوائر، والحماية، والمراقبة، وبدء تشغيل المحركات عالية الجهد.

يتبنى المنتج هيكلًا مدرعًا معدنيًا، وهيكلًا قابلًا للسحب متوسط التركيب، مع مزايا مثل التعشيق الخماسي الوقائي، والعزل الآمن، وقابلية التبادل العالية، والصيانة المريحة، والتشغيل الموثوق. يتوافق مع معايير مثل GB/T 3906، وGB/T 11022، وIEC 62271-200، وDL/T 404، وقد اجتاز اختبار النوع وشهادة CCC، مع أداء مستقر واستخدام آمن.

بيئة التشغيل

1. درجة الحرارة المحيطة: -15 درجة مئوية إلى +40 درجة مئوية، متوسط درجة الحرارة لمدة 24 ساعة ≤ +35 درجة مئوية

2. التركيب الداخلي، الارتفاع ≤1000 متر (يمكن تخصيصه إلى 2500 متر للحالات الخاصة)

3. الرطوبة النسبية: المتوسط اليومي ≤95%، المتوسط الشهري ≤90%، يجب مراعاة تأثير التكثف

4. شدة الزلازل: لا تزيد عن 8 درجات

5. ميل التركيب: الميل عن المستوى الرأسي ≤ 5°

6. موقع التركيب: لا توجد مخاطر حريق وانفجار، ولا تلوث شديد وتآكل كيميائي، ولا اهتزاز شديد وتأثير

المعايير الفنية

ميزات المنتج

1. هيكل مدرع متوسط التركيب، آمن وموثوق: غلاف مدرع معدني بالكامل، عربة قاطع الدائرة موضوعة في المنتصف، يمكن إزالتها بسرعة للصيانة دون تداخل متبادل، مما يضمن استمرارية إمداد الطاقة.

2. قفل متكامل للوقاية من خمسة أخطاء، يمنع التشغيل الخاطئ: يحتوي على خمس وظائف لمنع التشغيل الخاطئ، بما في ذلك منع إغلاق/فتح قواطع الدائرة بشكل خاطئ، ومنع الدفع والسحب تحت الحمل، ومنع إغلاق مفتاح التأريض مع وجود كهرباء، ومنع نقل الطاقة عند إغلاق مفتاح التأريض، ومنع الدخول إلى الحجرات الحية، مما يضمن سلامة الأفراد والمعدات.

3. تصميم حجرة مستقلة، تحكم في الأعطال: تنقسم الخزانة إلى غرفة قضبان التوصيل، غرفة قاطع الدائرة، غرفة الكابلات وغرفة الأدوات، معزولة بشكل مستقل ومجهزة بقنوات تخفيف الضغط، مما يحد بشكل فعال من انتشار القوس الكهربائي.

4. قابلية تبادل عالية، صيانة مريحة: عربات من نفس المواصفات قابلة للتبادل عالميًا، تدعم التشغيل مع إغلاق الباب والصيانة الأمامية، ومتوافقة مع التركيب على الحائط/ظهرًا لظهر لتحقيق بناء فعال.

5. استقرار ديناميكي وحراري ممتاز: قضبان نحاسية وقوة خزانة محسّنة، ارتفاع منخفض في درجة الحرارة، مقاومة قوية للدوائر القصيرة، تتكيف مع ظروف التيار العالي والدوائر القصيرة العالية.

6. مقاومة للتآكل، متينة وعالية الدقة: تستخدم ألواحًا مطلية بالألمنيوم والزنك/ألواح فولاذية مدرفلة على البارد عالية الجودة، تمت معالجتها بواسطة التصنيع باستخدام الحاسب الآلي، الفسفرة والطلاء الكهروستاتيكي، بقوة عالية، مقاومة للأكسدة، مقاومة للتآكل وعمر خدمة طويل.

مزايا لدينا

1. عرض أسعار سريع، تقديم حلول التصميم الكهربائي الأولي/الثانوي وأنظمة الحلول

2. إنتاج موحد، دورة تسليم قصيرة، دعم الطلبات العاجلة

3. خدمة ما بعد البيع شاملة، تقديم إرشادات التركيب، التشغيل، التدريب والصيانة مدى الحياة

4. شهادات كاملة: CCC، ISO وتقارير اختبار النوع كاملة

5. فحص جودة صارم، مراقبة كاملة من المواد الخام إلى المنتجات النهائية، جودة مستقرة

دليل الطلب

يجب تقديم المستندات التالية عند تقديم الطلب:

1. مخطط نظام الدائرة الرئيسية، المخطط التخطيطي الثانوي ومخطط التوصيلات

2. رسم تخطيطي للخزانة، مخطط غرفة توزيع الطاقة وتخطيط المقطع

3. طريقة الدخول والخروج (كابل/علوي)، متطلبات توصيل القضبان النحاسية ومسافات التركيب

4. المعلمات الرئيسية مثل طراز القاطع، التيار المقنن وتيار القصر الدائري

5. يجب شرح والتفاوض مسبقًا على البيئات الخاصة (الارتفاعات العالية، مقاومة التآكل، مقاومة الانفجار، إلخ)
