نظرة عامة على المنتج

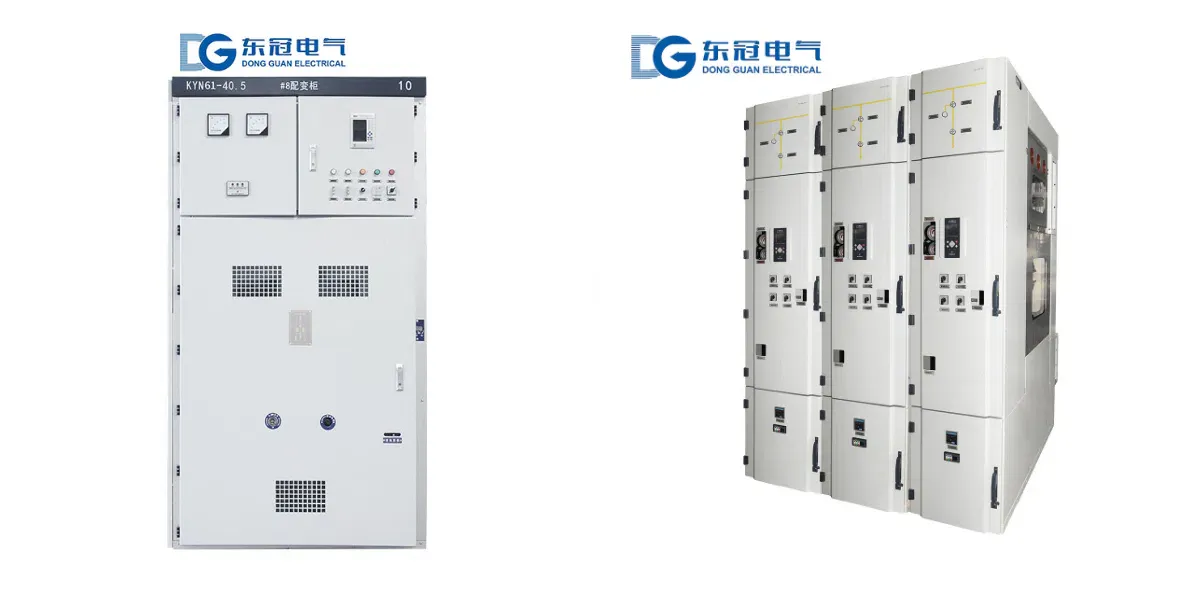

المفاتيح الكهربائية القابلة للسحب ذات الغلاف المعدني الداخلية بجهد 35 كيلوفولت هي معدات توزيع طاقة عالية الجهد داخلية. وهي مناسبة لأنظمة الطاقة أحادية القضبان وأنظمة الطاقة أحادية القضبان المجزأة بتردد 50 هرتز ثلاثي الطور وبجهد 24 كيلوفولت/35 كيلوفولت. تُستخدم على نطاق واسع في محطات الطاقة، والمحطات الفرعية، ومؤسسات التعدين والصناعة، والمباني العالية، ومراكز البيانات، والبتروكيماويات، والمعادن وغيرها من أماكن توزيع الطاقة عالية الجهد. تُستخدم بشكل أساسي لاستقبال الطاقة، وتوزيعها، والتحكم فيها، وحمايتها ومراقبتها، وهي مناسبة لمختلف ظروف العمل مثل بدء تشغيل المحركات عالية الجهد وتعويض القدرة التفاعلية.
يتبنى المنتج هيكلًا مدرعًا معدنيًا قابلًا للسحب من النوع المتوسط، مع اختيار مكونات عالية الجودة للأجزاء الأساسية. يتميز بمزايا التشابك الخماسي الكامل، والعزل الآمن، وقابلية التبادل العالية، وسهولة الصيانة، والتشغيل الموثوق، والمقاومة البارزة للدوائر القصيرة. يتوافق مع المعايير الوطنية والصناعية مثل GB/T 3906 وGB/T 11022 وIEC 62271-200 وDL/T 404، وقد اجتاز اختبار النوع وشهادة CCC، مع أداء مستقر، مما يلبي المتطلبات الصارمة لأنظمة توزيع الطاقة ذات الجهد العالي.
بيئة التشغيل
1. درجة الحرارة المحيطة: -15 درجة مئوية إلى +40 درجة مئوية، متوسط درجة الحرارة لمدة 24 ساعة ≤ +35 درجة مئوية
2. تركيب داخلي، الارتفاع ≤ 1000 متر (يمكن تخصيصه إلى 2500 متر لظروف العمل الخاصة)
3. الرطوبة النسبية: المتوسط اليومي ≤ 95%، المتوسط الشهري ≤ 90%، مطلوب إجراءات مضادة للتكثف
4. شدة الزلازل: لا تزيد عن 8 درجات
5. ميل التركيب: الميل عن المستوى الرأسي ≤ 5°
6. موقع التركيب: لا توجد مخاطر حريق أو انفجار، ولا تلوث شديد، ولا تآكل كيميائي أو رذاذ ملحي، ولا اهتزاز شديد أو صدمات
المعايير الفنية
العنصر | وحدة | المعلمة |
الجهد المقنن | كيلو فولت | 24/35 |
جهد العزل المقنن | كيلو فولت | 40.5 |
التردد المقنن | هرتز | 50 |
التيار المقنن للقضيب الرئيسي | A | 630/1250/1600/2000/2500/3150 |
تيار التحمل القصير المقنن (4 ثوانٍ) | كيلو أمبير | 20/25/31.5/40/50 |
تيار التحمل الذروي المقنن | كيلو أمبير | 50/63/80/100/125 |
جهد تحمل التردد الكهربائي لمدة دقيقة واحدة | كيلو فولت | 95 بين الأطوار/الأرض؛ منفذ الفصل 110 |
جهد التحمل للصواعق | كيلو فولت | 185 بين الأطوار/الأرض؛ منفذ الفصل 215 |
فئة الحماية | — | الغلاف الخارجي IP4X، داخل الحجرة IP2X |
الأبعاد الكلية (عرض×عمق×ارتفاع) | مم | 1200/1400×1800/2000×2600/2800 |
المعيار التنفيذي | — | GB/T 3906، GB/T 11022، IEC 62271-200، DL/T 404 |
ميزات المنتج
1. هيكل مدرع متوسط التركيب بمستوى أمان عالٍ: تصميم مغلق مدرع بالكامل من المعدن، تعتمد عربة قاطع الدائرة على تخطيط متوسط التركيب، مما يسمح بنقلها بسرعة للصيانة، ولا تتداخل الوحدات الوظيفية مع بعضها البعض، مما يضمن بشكل فعال استمرارية إمداد الطاقة لنظام توزيع الجهد العالي.
2. نظام تشابك كامل للوقاية الخماسية للقضاء على الأخطاء التشغيلية: يتبع بدقة مواصفات تصميم الوقاية الخماسية، ويتمتع بوظائف منع الإغلاق/الفتح الخاطئ لقواطع الدائرة، ومنع دفع/سحب العربات تحت الحمل، ومنع إغلاق مفاتيح التأريض مع وجود تيار كهربائي، ومنع نقل الطاقة عند إغلاق مفاتيح التأريض، ومنع الدخول إلى الحجرات المكهربة، مما يضمن بشكل شامل سلامة الأفراد والمعدات.
3. تصميم حجرة مستقلة مع قدرة قوية على التحكم في الأعطال: تنقسم الخزانة إلى غرفة القضبان الكهربائية، وغرفة قاطع الدائرة، وغرفة الكابلات، وغرفة الأجهزة، وغرفة المرحلات. كل حجرة معزولة بشكل مستقل ومجهزة بقناة تخفيف ضغط خاصة، مما يمكن من كبح انتشار القوس الكهربائي بشكل فعال وتقليل خطر توسع الأعطال.
4. قابلية تبادل قوية وصيانة مريحة: عربات قواطع الدائرة وعربات العزل من نفس المواصفات قابلة للتبادل عالميًا، وتدعم التشغيل مع إغلاق الباب والصيانة الأمامية، وتتوافق مع التركيب على الحائط والتركيب ظهرًا لظهر، مما يحسن بشكل كبير كفاءة البناء والصيانة.
5. استقرار ديناميكي وحراري ممتاز، يتكيف مع ظروف العمل عالية الجهد: تخطيط محسّن لقضبان النحاس الناقلة وقوة هيكل الخزانة، واختيار مواد موصلة عالية القوة، مع انخفاض في ارتفاع درجة الحرارة ومقاومة قوية للدوائر القصيرة، مما يمكنها من التكيف بثبات مع ظروف التشغيل عالية الجهد والتيار الكبير حتى 35 كيلوفولت لفترة طويلة.
6. مقاومة للتآكل، متينة وطويلة العمر الافتراضي: الخزانة مصنوعة من ألواح مطلية بالألمنيوم والزنك عالية الجودة أو ألواح فولاذية مدرفلة على البارد، ومعالجة بالتصنيع الدقيق باستخدام الحاسب الآلي، ومعالجة بالفوسفات وعملية الطلاء الكهروستاتيكي، مع خصائص عالية القوة، ومقاومة للأكسدة، ومقاومة للتآكل، ومقاومة للشيخوخة، تتكيف مع بيئات توزيع الجهد العالي المعقدة المختلفة.
مزايا لدينا
1. استجابة سريعة للاستفسارات، وتقديم خدمات التصميم الكهربائي الأولي والثانوي الاحترافية، وتحسين المخططات النظامية والاستشارات الفنية.
2. تشغيل خط إنتاج موحد، دورة تسليم قصيرة، دعم الطلبات العاجلة، وإمكانية تخصيص المواصفات الخاصة حسب احتياجات العملاء.
3. نظام محسّن لخدمات ما بعد البيع، تقديم إرشادات التركيب في الموقع، التشغيل التجريبي، التدريب على التشغيل وخدمات الصيانة مدى الحياة، مع تجربة خالية من القلق طوال العملية.
4. شهادات كاملة لجميع السلاسل، مع شهادات موثوقة مثل CCC وISO وتقارير اختبار النوع، مما يضمن ضمان الجودة.
5. نظام إدارة جودة صارم، تحكم كامل في العملية بدءًا من شراء المواد الخام، الإنتاج والمعالجة وصولاً إلى فحص المنتج النهائي، مما يضمن استقرار أداء المنتج.
دليل الطلب
يجب تقديم المعلومات التالية عند تقديم الطلب:
1. مخطط النظام الكهربائي الرئيسي، المخطط التخطيطي الثانوي، مخطط الأسلاك ومتطلبات منطق التحكم.
2. رسم تخطيطي للخزانة، مخطط غرفة توزيع الطاقة ورسم تخطيطي للمقطع العرضي.
3. طرق الدخول والخروج (كابل/هوائي)، متطلبات توصيل القضبان، مسافات تركيب الخزانات وطرق التثبيت.
4. المعلمات الرئيسية مثل الطراز، التيار المقنن وتيار القطع القصير للمكونات الأساسية مثل القواطع والمفاتيح العازلة.
5. البيئات الخاصة (الارتفاعات العالية، مقاومة التآكل، مقاومة الانفجار، مقاومة رذاذ الملح، إلخ) والمتطلبات الوظيفية الخاصة يجب شرحها والتفاوض عليها مسبقًا.
