توزيع طاقة موثوق للشبكات الصناعية وشبكات المرافق

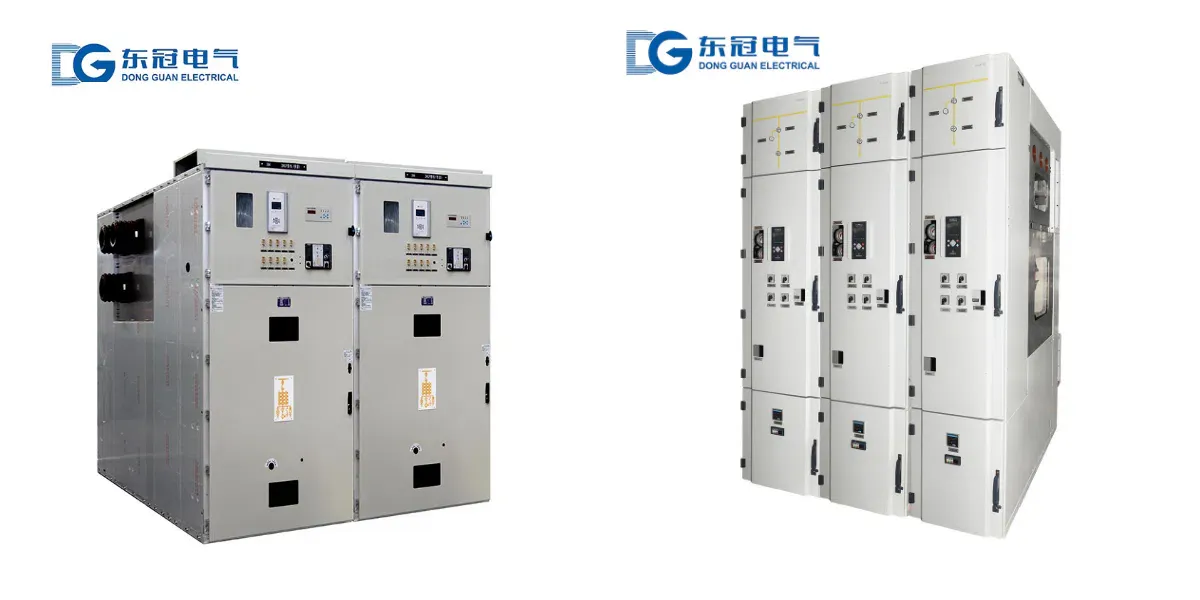

تم تصميم المفاتيح الكهربائية المغلقة معدنيًا لأنظمة توزيع الطاقة بقدرة 33 كيلوفولت، وهي توفر حلاً متكاملاً لإدارة الطاقة الكهربائية في المنشآت الصناعية ومحطات المحولات الفرعية للمرافق ومنشآت الطاقة المتجددة ومشاريع البنية التحتية واسعة النطاق. وهي تدعم استقبال الطاقة وتوزيع المغذيات وتبديل الدوائر والحماية الكهربائية ومراقبة النظام ضمن تجميعة داخلية مدمجة.
المعدات مناسبة لتكوينات القضيب الواحد والقضيب الواحد المجزأ، مما يتيح للمهندسين تطوير مخططات التوزيع وفقًا لمتطلبات الأحمال وبنية الشبكة. ومع حاوية متينة ومكونات أولية وثانوية منسقة، تساعد المفاتيح الكهربائية على تحسين الموثوقية التشغيلية مع تبسيط إدارة أنظمة الكهرباء متوسطة الجهد.
يمكن تهيئتها لمغذيات المحولات ومصادر الطاقة الداخلة والدوائر الخارجة وتطبيقات التوزيع الأخرى التي تتطلب تبديلًا وحماية موثوقين عند مستوى 33 كيلوفولت.
عزل مُهندَس وأداء كهربائي
تُعدُّ متطلبات العزل الكهربائي، والقدرة على قطع الأعطال، وقدرة تحمل التيار من الاعتبارات الأساسية عند اختيار معدات المفاتيح الكهربائية لجهد ٣٣ كيلوفولت. ويمكن تصميم المعدات بتكوينات معزولة بالهواء أو معزولة بغاز سادس فلوريد الكبريت، وذلك حسب تصميم المنتج المختار ومواصفات المشروع.
تغطي التكوينات المتاحة تيارات مقننة تتراوح من ٦٣٠ أمبير إلى ٣١٥٠ أمبير، وتيارات قطع مقننة للدائرة القصيرة تتراوح من ٣١٫٥ كيلوأمبير إلى ٦٣ كيلوأمبير، وذلك حسب الطراز المختار. ويوفر الهيكل المعدني المغلق فصلاً منظماً للمكونات الكهربائية، بينما يدعم الترتيب الداخلي عمليات تبديل آمنة ووصولاً منضبطاً لأعمال الصيانة.
بالنسبة لشبكات التوزيع عالية المتطلبات، يمكن أن يتضمن التصميم قواطع دوائر تعمل بالتفريغ، وترتيبات تأريض مخصصة، وأقفالاً ميكانيكية، وأنظمة حماية منسقة. وتساعد هذه الميزات المشغلين على إدارة عمليات التبديل الروتينية والأعطال الكهربائية، مع دعم استمرارية الإمداد بالطاقة واستقراره.
تصميم مقسّم إلى حجيرات من أجل السلامة التشغيلية
تُنظَّم مجموعة المفاتيح الكهربائية في أقسام وظيفية لمكونات مثل قضبان التوصيل، وقواطع الدوائر، وتوصيلات الكابلات، ومعدات التحكم منخفضة الجهد. ويساعد هذا الترتيب على فصل الوظائف الكهربائية المختلفة ويُسهّل الفحص والاختبار والصيانة.
يمكن تهيئة آليات التعشيق الميكانيكي لمنع تسلسلات تشغيل غير صحيحة محددة، بما في ذلك التبديل غير الآمن بين أوضاع التشغيل وعمليات التأريض. كما تتوفر تصاميم قواطع دوائر قابلة للسحب، مما يسمح بنقل القاطع بين أوضاع محددة للخدمة والاختبار والعزل حيث يدعم الطراز المختار ذلك.
يمكن إدراج تدابير تخفيف الضغط والحماية من القوس الداخلي وفقاً لتصميم المعدات ومتطلبات المشروع. وينبغي تأكيد تصنيف القوس الداخلي وإمكانية الوصول ومدة الحماية مقابل وثائق اختبار النوع المعمول بها قبل المواصفات.
تُصنع الحاوية باستخدام ألواح معدنية معالجة ذات معالجات سطحية واقية. ويمكن اختيار تشطيبات اختيارية مقاومة للتآكل وتدابير حماية بيئية للتركيبات المعرضة لرطوبة أعلى أو أجواء أكالة.
تكوينات مرنة لتلبية متطلبات المشروعات المتنوعة
تختلف متطلبات كل مشروع توزيع من حيث ترتيبات المغذيات، ومساحة التركيب، ووظائف الحماية، وظروف التشغيل. يمكن تهيئة المفاتيح الكهربائية بقدرة ٣٣ كيلوفولت لتلائم مختلف المخططات الكهربائية أحادية الخط وتخطيطات المعدات.
تشمل التطبيقات النموذجية:
- محطات المحولات الفرعية للمرافق الكهربائية ومحطات التوزيع الفرعية الصناعية.
- أنظمة الإمداد بالطاقة لمصانع التصنيع وعمليات التعدين.
- مشاريع الطاقة الشمسية وطاقة الرياح التي تتطلب التجميع أو التوزيع عند الجهد المتوسط.
- منشآت البتروكيماويات والمشاريع التجارية الكبيرة أو مشاريع البنية التحتية.
- شبكات التوزيع الحضرية والأنظمة الكهربائية التي تخدم المنشآت ذات الطلب المرتفع.
قد تشمل الخيارات الهندسية اختيار التيار المقنن، وتصنيفات الدائرة القصيرة، وأجهزة القياس والحماية، وواجهات الاتصال، وترتيبات دوائر التحكم، وأبعاد الكابينة، ومستويات حماية الغلاف.
بالنسبة للمشاريع الواقعة على ارتفاعات عالية أو في بيئات رطبة أو ساحلية أو كيميائية عدوانية، ينبغي تقييم تنسيق العزل، وارتفاع درجة الحرارة، ومنع التكاثف، والحماية من التآكل خلال مرحلة التصميم. تخضع التكوينات المخصصة للمراجعة الفنية والتأكيد.
المواصفات الفنية والمعايير المعمول بها
توفر معلمات المرجع التالية نقطة انطلاق لاختيار المعدات. تعتمد القيم النهائية على الطراز المعتمد والتكوين ومواصفات المشروع.
| المعامل | مواصفات مرجعية |
جهد النظام المقدر | 33 كيلوفولت |
جهد العزل المقدر | 40.5 كيلوفولت |
التردد المقنن | 50 هرتز؛ خيارات 60 هرتز تخضع للتأكيد |
التيار المقنن | 630 أمبير، 1250 أمبير، 1600 أمبير، 2000 أمبير، 2500 أمبير، 3150 أمبير |
تيار القطع المقدر للدائرة القصيرة | 31.5 كيلو أمبير، 40 كيلو أمبير، 50 كيلو أمبير، 63 كيلو أمبير |
تيار التحمل المقنن قصير المدة | حتى 63 كيلوأمبير لمدة 4 ثوانٍ، حسب الطراز |
تيار التحمل المقنن للذروة | 80 كيلوأمبير، 100 كيلوأمبير، 125 كيلوأمبير، 160 كيلوأمبير، حسب الطراز |
جهد التحمل عند تردد القدرة | 95 كيلوفولت إلى الأرض وبين الأطوار؛ 110 كيلوفولت عبر مسافة العزل المحددة أو فجوة القطع، حسب التصميم |
جهد التحمل لنبضة الصاعقة | 185 كيلوفولت إلى الأرض وبين الأطوار؛ 215 كيلوفولت عبر مسافة العزل المحددة أو فجوة القطع، حسب التصميم |
حماية الغلاف | غلاف خارجي بدرجة حماية آي بي 4 إكس، وحماية آي بي 2 إكس بين الحجيرات؛ تتوفر تصنيفات أعلى حسب التكوين |
المعايير المرجعية | جي بي/تي 3906، جي بي/تي 11022، آي إي سي 62271-200، دي إل/تي 404 |
التركيب النموذجي | تجميعة داخلية مغلفة بالمعدن |
تشمل ظروف التصميم البيئي النموذجية نطاق درجة حرارة محيطة من -5 درجة مئوية إلى +40 درجة مئوية، ومتوسط درجة حرارة لا يتجاوز +35 درجة مئوية خلال 24 ساعة، وارتفاع تركيب قياسي يصل إلى 2000 متر. وقد تُقيَّم تصاميم خاصة لارتفاعات أعلى وظروف بيئية أكثر تطلباً.
يتراوح نطاق الأبعاد القياسي تقريبًا بين 800–1250 مم في العرض، و2000–2200 مم في العمق، و2300–2500 مم في الارتفاع. يجب التحقق من الأبعاد الفعلية، والخلوصات الكهربائية، ودرجات الحماية، ومتطلبات الشهادات للمنتج المختار.
هندسة المشروعات وضمان الجودة ودعم الطلبات
يتطلب اختيار المفاتيح الكهربائية متوسطة الجهد تنسيقًا بين التصميم الكهربائي وتصنيع المعدات والتركيب في الموقع والتشغيل التجريبي. يغطي دعم مشروعنا مراجعة المواصفات الفنية وتوصيات التكوين وتنسيق تصميم الدوائر الأولية والثانوية وتخطيط ترتيب المعدات.
يمكن تنظيم إجراءات الإنتاج والفحص وفقًا للمتطلبات التعاقدية والفنية المعمول بها، بما في ذلك فحوصات جودة التجميع والتوصيلات والتشغيل الميكانيكي وأداء العزل والاختبارات الكهربائية. يمكن تقديم سجلات الفحص ووثائق الامتثال ذات الصلة وفقًا لنطاق المشروع المتفق عليه.
لإعداد عرض فني وعرض سعر مناسبين، يُرجى تقديم المعلومات التالية:
- المخطط الخطي الكهربائي الأحادي وترتيب قضبان التوصيل المطلوب.
- الجهد المقنن وتيار التشغيل ومستوى الدائرة القصيرة ومتطلبات الحماية.
- أعداد المغذيات الداخلة والخارجة وتفاصيل توصيل الكابلات.
- وظائف قاطع الدائرة والحماية بالمرحلات والقياس والاتصالات المطلوبة.
- مخطط التركيب وأبعاد الغرفة المتاحة واتجاه دخول الكابلات.
- ارتفاع الموقع ودرجة الحرارة المحيطة والرطوبة ومستوى التلوث والظروف البيئية الأخرى.
- المعايير المعمول بها ومتطلبات الفحص وجهة التسليم ونطاق التشغيل التجريبي.
بناءً على هذه التفاصيل، يمكن مراجعة تكوين المعدات والامتثال الفني وجدول التسليم وخدمات الهندسة الاختيارية قبل تأكيد الطلب. يساعد هذا النهج في مواءمة مجموعة المفاتيح الكهربائية 33 كيلوفولت المختارة مع التصميم الكهربائي ومتطلبات التشغيل العملية للمشروع.
