نظرة عامة على المنتج

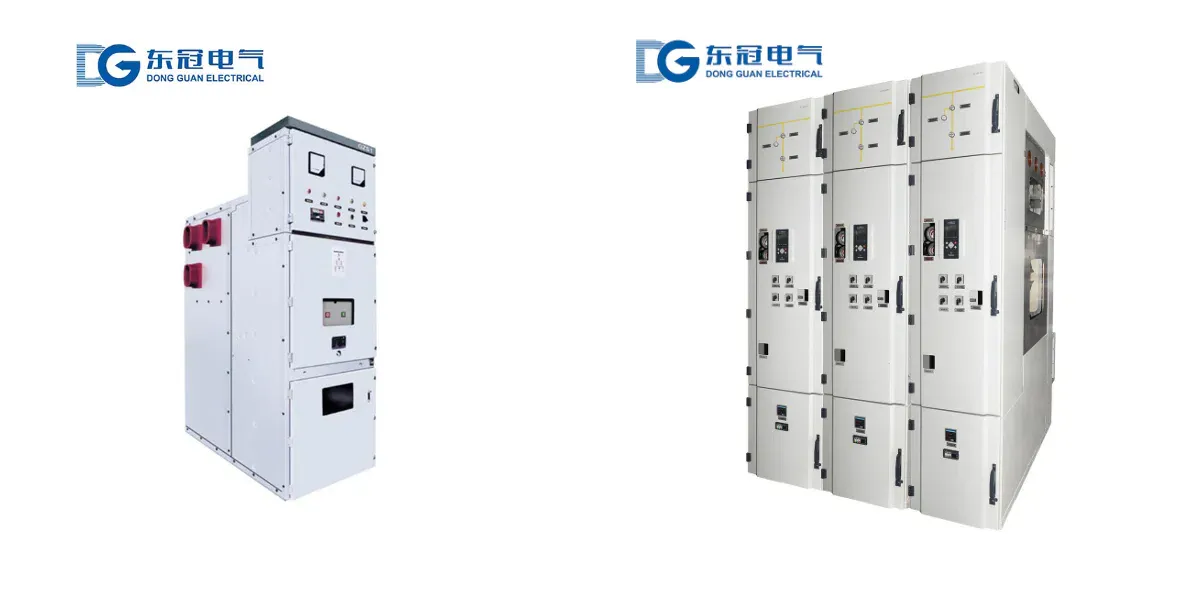

مفاتيح التحويل الكهربائية المغلقة بالمعدن بجهد 22 كيلوفولت هي معدات توزيع طاقة كاملة داخلية للجهد المتوسط والعالي، مناسبة لأنظمة التيار المتردد ثلاثية الطور بتردد 50 هرتز، وجهد عمل مقنن 22 كيلوفولت لأنظمة القضبان المفردة والقضبان المفردة المقسمة. تُستخدم على نطاق واسع في محطات الطاقة، والمحطات الفرعية، ومؤسسات الصناعة والتعدين، ومحطات الطاقة الجديدة، والشبكات الكهربائية الأساسية الحضرية وغيرها من الأماكن، لاستقبال وتوزيع والتحكم وحماية ومراقبة الطاقة الكهربائية، والتكيف مع ظروف العمل مثل حماية المحولات والتحكم في الخطوط. وهي المعدات الأساسية لنظام توزيع الطاقة بجهد 22 كيلوفولت، كما أنها معدات عقدة رئيسية في شبكة التوزيع الذكية.
يتبنى المنتج هيكلًا مغلقًا مدرعًا بالكامل من المعدن، مع اختيار مكونات عالية الجودة للأجزاء الأساسية. يمكن عزله بالهواء أو غاز SF₆، ويتميز بقدرة قطع عالية، وعزل ممتاز، وتركيبة مرنة، وصيانة مريحة. يتوافق مع معايير مثل GB/T 3906، GB/T 11022، IEC 62271-200 و DL/T 404، وقد اجتاز شهادات CCC و ISO واختبارات النوع، ويتكيف مع مختلف السيناريوهات المعقدة ويلبي متطلبات توزيع الطاقة الصارمة للصناعة والبنية التحتية.
بيئة التشغيل
1. درجة الحرارة المحيطة: -5℃～+40℃، متوسط 24 ساعة ≤+35℃؛ النقل والتخزين: -25℃～+55℃، حتى +70℃ لفترة قصيرة.
2. التركيب الداخلي، الارتفاع ≤2000م (يمكن تخصيصه إلى 3000م للحالات الخاصة، يجب تحسين تصميم العزل للارتفاعات العالية).
3. الرطوبة النسبية: ≤50% عند +40℃؛ حتى 90% عند +25℃، يجب مراعاة التكثيف، ويلزم جهاز مضاد للتكثيف إذا لزم الأمر.
4. مستوى التلوث: المستوى 3، يمكن تخصيص مقاومة التآكل من المستوى 4، ويمكن معالجة الخزانة بطبقة خاصة مضادة للتآكل.
5. ميل التركيب: ≤5° مع المستوى الرأسي.
6. موقع التركيب: لا يوجد حريق أو انفجار أو اهتزاز شديد أو وسط تآكل، بعيدًا عن التداخل الكهرومغناطيسي القوي، شدة الزلزال ≤8 درجات، اجتياز اختبارات رذاذ الملح والرطوبة الحارة والاهتزاز.
المعايير الفنية
العنصر | وحدة | المعلمة |
الجهد التشغيلي المقنن | كيلو فولت | 22 |
جهد العزل المقنن | كيلو فولت | 36 |
التردد المقنن | هرتز | 50 (قابل للتكيف مع 60 هرتز) |
التيار المقنن | A | 630/1250/1600/2000/2500/3150 |
تيار قطع الدائرة القصيرة المقنن | كيلو أمبير | 31.5/40/50 |
تيار التحمل القصير المقنن (4 ثوانٍ) | كيلو أمبير | 31.5/40/50 |
تيار التحمل الذروي المقنن | كيلو أمبير | 80/100/125 |
جهد تحمل التردد الكهربائي لمدة دقيقة واحدة | كيلو فولت | مرحلة إلى مرحلة/أرضي 70؛ فاصل كسر 80 |
جهد التحمل للصواعق | كيلو فولت | مرحلة إلى مرحلة/أرضي 125؛ فاصل كسر 145 |
فئة الحماية | — | الغلاف الخارجي IP4X، داخل الحجرة IP2X (يمكن تخصيص IP54 وما فوق) |
الأبعاد الكلية (عرض×عمق×ارتفاع) | مم | 800/1000/1250×1800/2000×2300/2500 |
المعيار التنفيذي | — | GB/T 3906، GB/T 11022، IEC 62271-200، DL/T 404 |
ميزات المنتج
1. الهيكل المدرع المغلق ذو أداء العزل الممتاز: تصميم مدرع بالكامل من المعدن، هيكل عزل محسن بجهد 22 كيلو فولت، يمكن عزله بالهواء أو SF₆. يمكن صيانة عربة قاطع الدائرة المتوسطة بسرعة، ولا تتداخل كل وحدة مع الأخرى، مما يعزل المجال الكهربائي عالي الجهد، ويمنع تسرب القوس، ويضمن استمرارية إمداد الطاقة، ويكيف مع السيناريوهات الأساسية.
2. نظام التداخل الخماسي الكامل للوقاية من الأخطاء التشغيلية: اتباعًا لمواصفات الوقاية الخماسية، اعتماد التداخل الميكانيكي الإجباري، مع خمس وظائف لمنع الأخطاء التشغيلية، مما يضمن سلامة الأفراد والمعدات، ويتجنب مخاطر التشغيل عالي الجهد. عمر التشغيل الميكانيكي ≥1000 مرة، والتشغيل موثوق.
3. تصميم حجرة مستقلة مع قدرة قوية على التحكم في الأعطال: الخزانة مقسمة إلى حجرات مستقلة مثل غرفة القضبان الكهربائية وغرفة قاطع الدائرة، ومجهزة بقنوات تخفيف ضغط خاصة، مع اعتماد حماية القوس الداخلي من النوع 2B لقمع انتشار القوس. كل حجرة مؤرضة بشكل موثوق ومجهزة بجهاز تخفيف الضغط لتسهيل الصيانة.
4. قابلية تبادل قوية وصيانة مريحة: العربات من نفس المواصفات قابلة للتبادل عالميًا، وتدعم التشغيل مع إغلاق الباب والصيانة الأمامية، ومتوافقة مع التركيب على الحائط والتركيب ظهرًا لظهر. العربة سهلة الدفع، وبعض الطرازات لا تحتاج إلى صيانة، وقاطع الدائرة الفراغي يتمتع بقابلية تبادل جيدة.
5. ثبات ديناميكي وحراري ممتاز، يتكيف مع ظروف العمل بجهد 22 كيلوفولت: تصميم محسّن لقضبان التوزيع وقوة الخزانة، واختيار مكونات عالية الجودة، والتحكم الصارم في ارتفاع درجة الحرارة، ومقاومة قوية للدوائر القصيرة، يمكنه التكيف مع ظروف العمل عالية التيار بجهد 22 كيلوفولت لفترة طويلة، مع استقرار عالٍ للتكيف مع العمليات المتكررة.
6. مقاومة للتآكل، متينة وذات عمر خدمة طويل: الخزانة مصنوعة من ألواح عالية الجودة، ومعالجة بالتصنيع باستخدام الحاسب الآلي، والفوسفات والطلاء الكهروستاتيكي، مع قوة عالية، ومقاومة للتآكل ومقاومة للشيخوخة. يمكن تخصيص الطلاء المضاد للتآكل، مع هيكل مضغوط ومساحة أرضية صغيرة.
مزايا لدينا
1. عرض أسعار سريع، مع تقديم خدمات تصميم أولي/ثانوي احترافية، وتحسين المخططات واستشارات فنية، لتلبية احتياجات سيناريوهات 22 كيلوفولت، وتحسين تصميم العزل والهيكل، وتقديم حلول متكاملة.
2. إنتاج موحد، دورة تسليم قصيرة، دعم الطلبات العاجلة، مواصفات قابلة للتخصيص، مستويات حماية ومخططات عزل للتكيف مع ظروف العمل الخاصة، وتركيب مرن للمكونات المساعدة.
3. خدمة ما بعد البيع شاملة، مع توفير التركيب والتشغيل في الموقع، والتدريب والصيانة مدى الحياة، واستجابة طارئة على مدار 24 ساعة و7 أيام في الأسبوع، وتقديم إرشادات تشغيل وصيانة خاصة لمعدات 22 كيلوفولت.
4. شهادات كاملة، مع شهادات موثوقة مثل CCC وISO، ومكونات أساسية عالية الجودة، وفترة ضمان طويلة، وجودة قابلة للتحكم، لتلبية معايير المشاريع الدولية وقبول صارم.
5. مراقبة صارمة للجودة، التحكم الكامل في العملية للمواد الخام والإنتاج والاختبار، مع التركيز على الروابط الرئيسية مثل العزل والاستقرار الديناميكي والحراري، والاختبار وفقًا للمعايير لضمان جودة المصنع.
دليل الطلب
يجب تقديم المعلومات التالية عند تقديم الطلب:
1. الرسومات ذات الصلة ومتطلبات التحكم للدائرة الأولية والدائرة الثانوية، مع توضيح احتياجات سيناريوهات 22 كيلوفولت، وبيان ما إذا كان سيتم تركيب وحدات الحماية والمراقبة، وتحديد خطط العزل وتكوينات المكونات المساعدة.
2. رسومات تخطيط الخزانات وغرف توزيع الطاقة لتسهيل تحسين خطط التركيب مع مراعاة أبعاد المعدات ومتطلبات العزل، والتخطيط المعقول للمسافات.
3. طرق الخطوط الواردة والصادرة، ومتطلبات توصيل القضبان النحاسية وتفاصيل التركيب، مع بيان ما إذا كان التركيب وجهاً لوجه مطلوباً، وتوضيح مساحة تشغيل العربة.
4. نماذج المكونات الأساسية والمعايير الرئيسية لضمان التكيف مع ظروف العمل 22 كيلوفولت، وتوضيح تفضيلات العلامات التجارية للمكونات ومتطلبات قابلية التبادل.
5. تحديد متطلبات البيئة الخاصة والوظيفية، والتفاوض على حلول العزل والحماية والذكاء المخصصة، وتوضيح ما إذا كان سيتم تجهيز أجهزة مضادة للتكثيف.
