نظرة عامة على المنتج

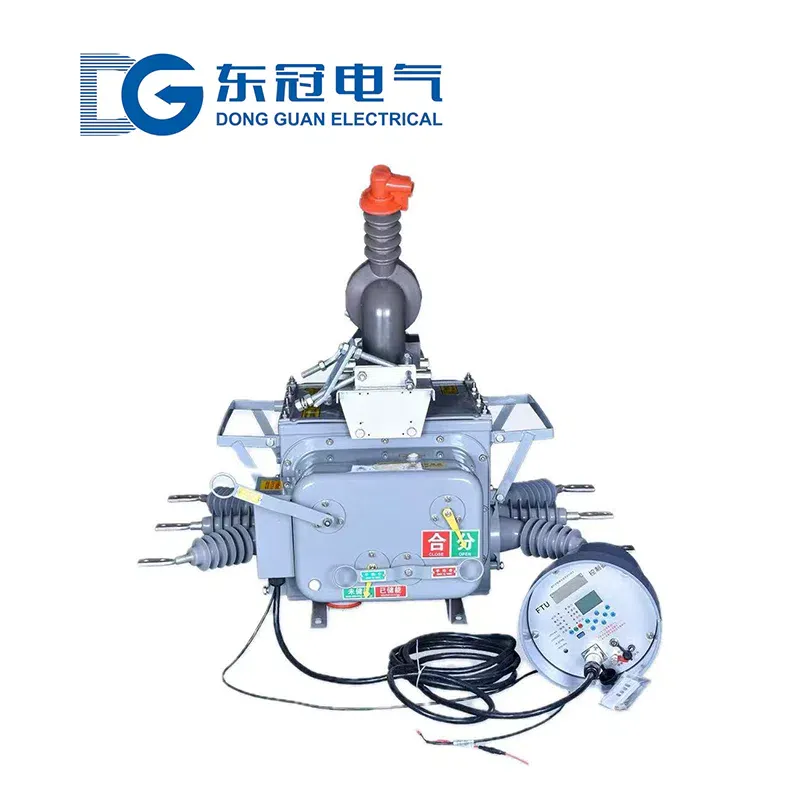

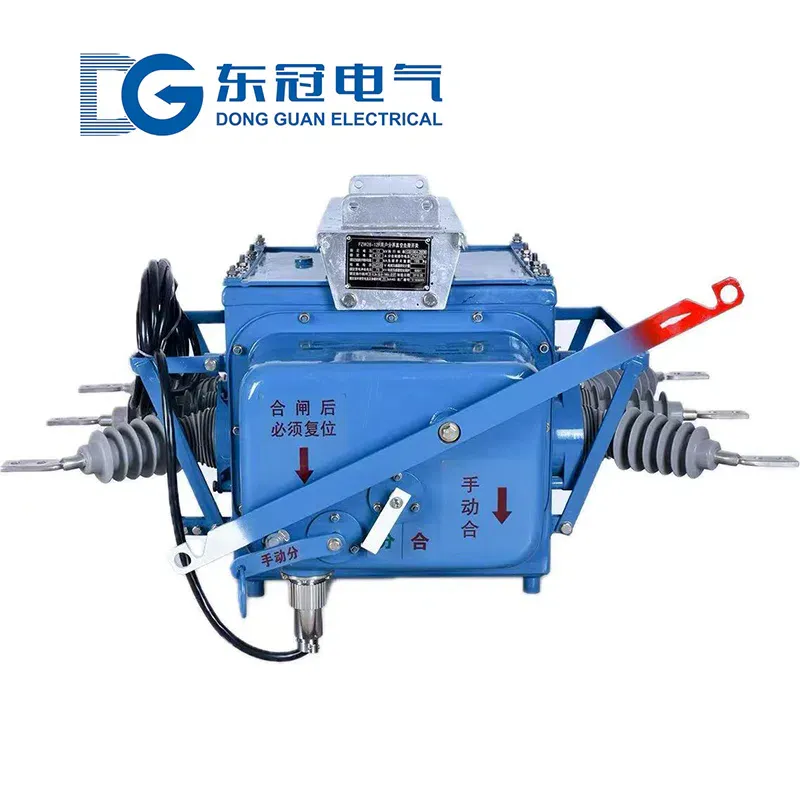

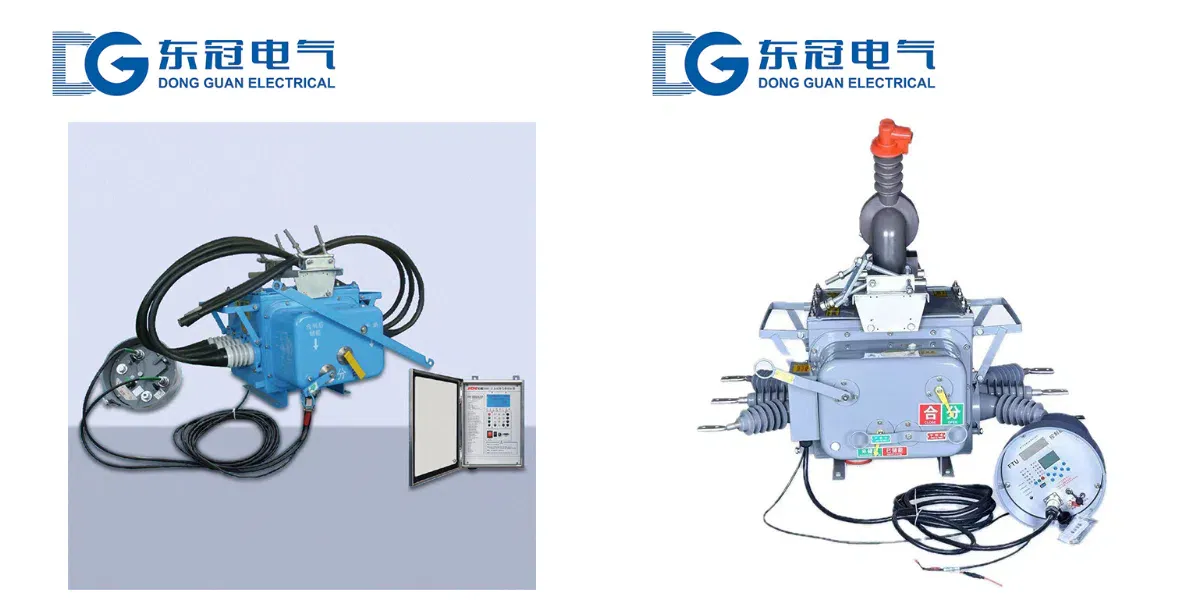

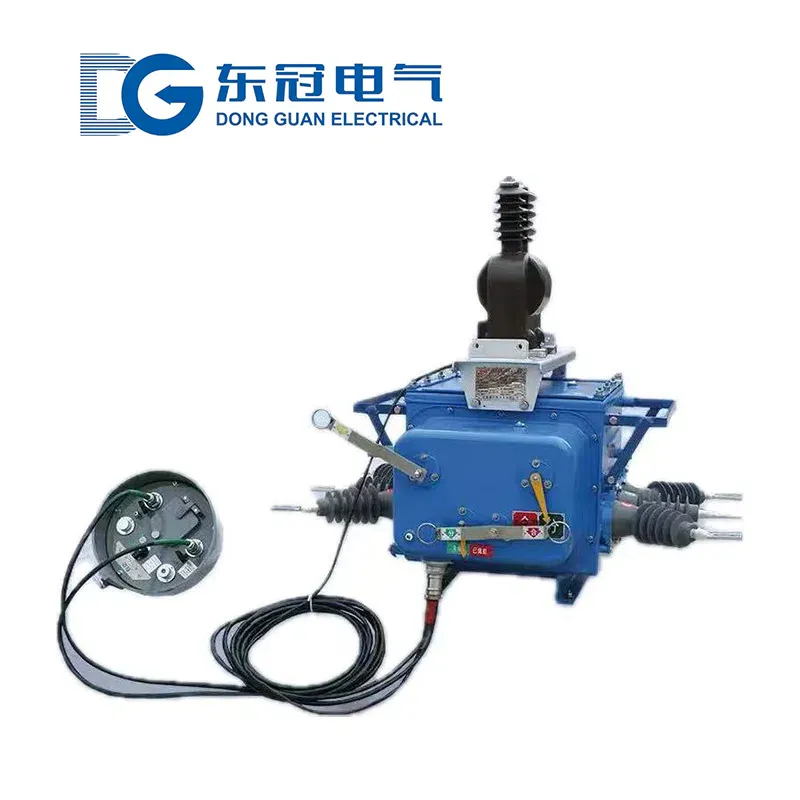

مُقسّم الفراغ عالي الجهد الخارجي من نوع FZW28 هو جهاز حماية ذكي مصمم خصيصًا لخطوط التوزيع الخارجية بجهد 10 كيلو فولت. يدمج وظائف إطفاء القوس الكهربائي بالفراغ، واكتشاف الأعطال، والفتح والإغلاق الذكي، ويُستخدم بشكل أساسي لحماية الخطوط الفرعية وحماية نقاط نهاية المحطات الفرعية على الخطوط الهوائية. يمكنه تحديد الأعطال العابرة والدائمة بدقة، وعزل أقسام الأعطال تلقائيًا، وتجنب انقطاع التيار الكهربائي في الخطوط العلوية، مما يقلل بشكل فعال من نطاق الانقطاعات ويحسن موثوقية شبكة التوزيع. وهو جهاز أساسي لترقية الشبكات الريفية والحضرية وحماية الفروع الخارجية للتوزيع.
يتميز المنتج بهيكل خارجي مغلق بالكامل، وعزل تفريغ القوس الكهربائي بالفراغ، وتصميم خالٍ من الصيانة. يلتزم بصرامة بمعايير صناعة الطاقة عالية الجهد، ويوفر مقاومة للتلوث، ومقاومة للماء، ومقاومة للشيخوخة، ويتكيف مع الظروف الجوية الخارجية المعقدة. يتمتع بقدرة قطع عالية، وتشغيل موثوق، وصيانة ذكية، وفعالية عالية من حيث التكلفة، ويستخدم على نطاق واسع في التوزيع الخارجي للخطوط الهوائية، والمناطق الصناعية، وشبكات الطاقة الريفية، وسيناريوهات حماية المحطات الفرعية.
بيئة التشغيل
1. درجة الحرارة المحيطة: من -40 درجة مئوية إلى +55 درجة مئوية، تتحمل درجات الحرارة الخارجية القاسية وتغيرات درجات الحرارة بين النهار والليل.
2. الارتفاع: ≤1000 متر (عزل معزز متاح للمناطق المرتفعة، قابل للتكيف مع بيئات توزيع الهضاب).
3. الرطوبة النسبية: ≤95% (عند 25 درجة مئوية)، محكمة الإغلاق تمامًا ضد الرطوبة والتكثف، مما يمنع فشل العزل الداخلي.
4. موقع التركيب: خطوط علوية خارجية، مناطق التوزيع، شبكات الكهرباء في الضواحي والريف، خطوط خارجية في المناطق الصناعية. لا توجد غازات تآكلية شديدة أو غبار متفجر.
5. مستوى الحماية: IP65، محكمة الإغلاق تمامًا ضد الغبار والماء، مقاومة للمطر والرمال ودرجات الحرارة العالية والبرودة الشديدة.
6. متطلبات التركيب: تركيب معلق على الأعمدة، مثبت بإحكام مع تأريض موثوق، مع الحفاظ على مسافات عزل آمنة. لا يوجد اهتزاز عنيف أو صدمات.
المعايير الفنية
المعلمة | وحدة | قيمة |
|---|---|---|
الجهد المقنن | كيلو فولت | 10، مناسبة لأنظمة التوزيع عالية الجهد الخارجية بجهد 10 كيلو فولت |
التردد المقنن | هرتز | 50 |
التيار المقنن | A | 400، 630، قابلة للتكيف مع مختلف الأحمال المناطقية والفرعية |
تيار قطع الدائرة القصيرة المقنن | كيلو أمبير | 12.5، 16، قدرة قطع عالية، فصل موثوق للأعطال |
طريقة العزل | --- | إطفاء القوس بالفراغ + عزل مركب، مستقر وموثوق |
العمر الميكانيكي | دورات | ≥10,000، تتحمل التشغيل المتكرر، عمر خدمة طويل |
عمر الخدمة | سنوات | ≥15 سنة، هيكل مغلق بالكامل، مقاوم للشيخوخة الخارجية |
مستوى الحماية | --- | IP65، مقاوم للغبار والماء والتآكل، مناسب لجميع الظروف الخارجية |
دليل الطلب
يحتاج العميل إلى تقديم المعلومات التالية:
أ. توضيح المعايير الفنية، بما في ذلك الجهد والتيار المقننين
ب. تكوين الوظائف (النوع الذكي)، توفر تركيب محول الجهد، قاطع الفصل والمكونات الأخرى لتعزيز وظائف الحماية والقياس
ج. زاوية تضمين أطراف الدخول والخروج ثلاثية الأطوار، ولون سطح المفاعل.
ميزات المنتج
1. عزل الأعطال الذكي: يميز بدقة بين الأعطال العابرة والدائمة، ويعزل الفروع المعطلة تلقائيًا، ويتجنب انقطاع التيار الكهربائي على نطاق واسع، مما يعزز موثوقية إمداد الطاقة بشكل كبير.
2. إطفاء القوس الكهربائي الآمن بالفراغ: يستخدم قاطع فراغ عالي الأداء، وقدرة قوية على إطفاء القوس، ولا يوجد خطر انفجار، وفتح وإغلاق سلس، وعزل ممتاز.
3. تصميم مقاوم للطقس في الهواء الطلق: هيكل مغلق بالكامل مقاوم للتآكل، مقاوم للماء والغبار والصواعق، ويتحمل درجات الحرارة القصوى والظروف الخارجية القاسية.
4. خالٍ من الصيانة، معدل أعطال منخفض: هيكل مضغوط دقيق، لا توجد أجزاء ضعيفة مكشوفة، أداء ميكانيكي مستقر، تكاليف صيانة تشغيلية منخفضة.
5. وظائف تشغيل كاملة: يدعم الفتح والإغلاق اليدوي والكهربائي، ويمكن إقرانه بوحدة تحكم ذكية للمراقبة عن بُعد وإعادة الإغلاق التلقائي.
6. تركيب سهل وقابل للتكيف: هيكل خفيف الوزن مثبت على الأعمدة، تركيب بسيط، قدرة تكيف قوية لترقيات الخطوط الهوائية الخارجية بجهد 10 كيلو فولت.
مزايا لدينا
1. متخصص في البحث والتطوير وإنتاج قواطع الفصل الخارجية بجهد 10 كيلو فولت، مصممة خصيصًا لحماية مناطق التوزيع والفروع، عملية عالية.
2. اختيار قواطع تفريغ عالية الجودة، وأغلفة مقاومة للتآكل، وآليات تشغيل دقيقة؛ تم اختبارها في المصنع لتحمل الجهد، وسعة القطع، والعمر الميكانيكي.
3. متوافقة مع معايير معدات التوزيع لشبكة الكهرباء الوطنية، مؤهلات كاملة، تقنية ناضجة، تلبي متطلبات ترقية الشبكات الحضرية والريفية وقبول المشاريع.
4. تدعم التخصيص (إعادة الإغلاق، الاتصال عن بُعد، تسجيل الأعطال، إلخ)، قابلة للتكيف مع سيناريوهات التوزيع المختلفة.
5. توفير إرشادات التركيب في الموقع، خدمات التشغيل، استجابة سريعة لخدمة ما بعد البيع، ضمان استقرار تشغيل الشبكة، تقليل خسائر الانقطاع.
دليل الطلب
يرجى تقديم المعلومات التالية لضمان المطابقة الدقيقة مع ظروف التشغيل:
1. جهد النظام، تيار التشغيل المقنن، تيار القطع المطلوب للدائرة القصيرة.
2. سيناريو التركيب والظروف الخارجية، وما إذا كانت هناك حاجة إلى تخصيص مقاومة للتآكل الشديد أو للارتفاعات العالية.
3. المتطلبات الوظيفية: النوع اليدوي، النوع الكهربائي، إعادة الإغلاق الذكية، والاتصال عن بُعد.
4. ما إذا كانت هناك حاجة إلى خدمات التركيب والتشغيل والدعم الفني وخدمات ما بعد البيع طوال دورة الحياة.
