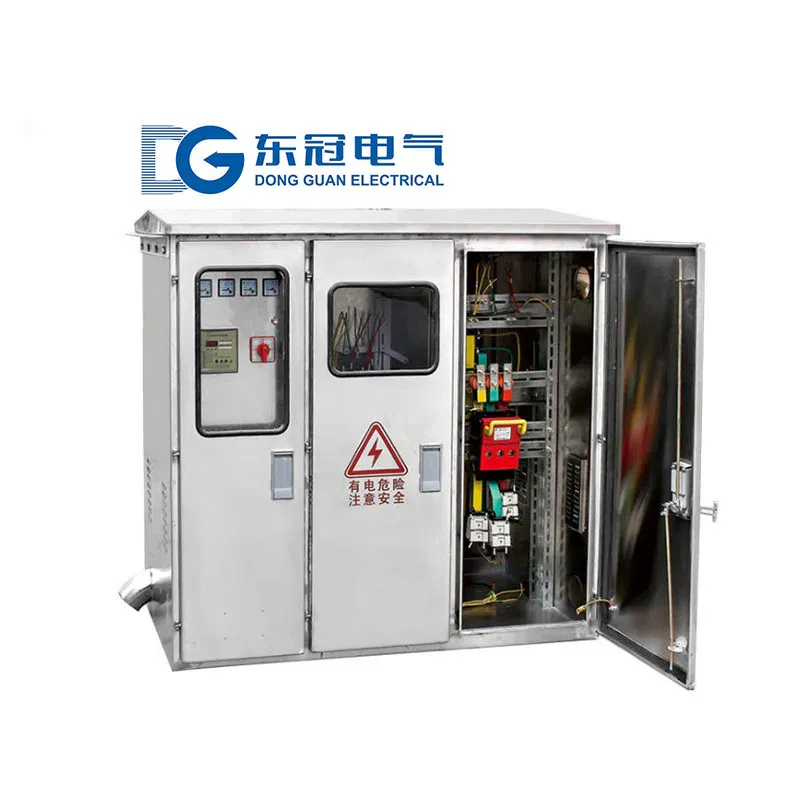

خزانة التوزيع المتكاملة الذكية من سلسلة JP

نظرة عامة على المنتج

خزانة التوزيع المتكاملة الذكية من سلسلة JP (يُشار إليها اختصارًا باسم خزانة JP) هي جهاز توزيع شامل جديد مصمم لأنظمة التوزيع ذات الجهد المنخفض في المناطق الحضرية والريفية، والتوزيع الخارجي في مؤسسات التعدين والصناعة، وتوزيع الري الزراعي، وغيرها من السيناريوهات. وهي مناسبة لأنظمة التوزيع ذات الجهد المنخفض بتردد 50/60 هرتز وجهد مقنن 380/400 فولت. تجمع الخزانة بين وظائف القياس والتوزيع والحماية وتعويض القدرة التفاعلية والحماية من الصواعق والاتصالات، وهي جهاز دعم أساسي لترقية وتجديد شبكات الكهرباء في المناطق الحضرية والريفية. تُستخدم على نطاق واسع في سيناريوهات التوزيع الخارجية وشبه الخارجية مثل بجانب المحولات الخارجية المثبتة على الأعمدة، والمناطق الصناعية، والمناطق الزراعية النموذجية، والمجتمعات السكنية.

يعتمد هذا المنتج على تقنية التحكم الذكي الناضجة، حيث يدمج وظائف متعددة مثل الحماية من التسرب، الحماية من الحمل الزائد، الحماية من الجهد الزائد، وتعويض القدرة التفاعلية. يتميز بحجم صغير، مظهر جذاب، واقتصادي وعملي. يتيح مراقبة فورية لبيانات تشغيل التوزيع، مما يوفر أساسًا علميًا لوضع خطط تشغيل طاقة آمنة واقتصادية. يحل بفعالية مشاكل مثل التوزيع الخارجي المتناثر، صعوبة الصيانة، وضعف جودة الطاقة، مما يجعله خيارًا مثاليًا للتوزيع الخارجي منخفض الجهد.

يتوافق المنتج بدقة مع المعايير الوطنية والصناعية مثل GB 7251 "مجموعات المفاتيح الكهربائية منخفضة الجهد" وIEC 439 "مجموعات المفاتيح الكهربائية وأجهزة التحكم منخفضة الجهد"، وقد اجتاز شهادة CCC. يمتلك تقنيات حاصلة على براءات اختراع متعددة، وهو آمن وموثوق ويعمل بثبات، ومناسب للاستخدام طويل الأمد في البيئات الخارجية المعقدة.

ج

1. درجة الحرارة المحيطة: من -30 درجة مئوية إلى +52 درجة مئوية، متوسط درجة الحرارة خلال 24 ساعة ≤ +35 درجة مئوية، مناسبة لاختلافات درجات الحرارة الخارجية في المناطق المختلفة

2. الارتفاع: ≤ 2500 متر، يلبي احتياجات التوزيع الخارجي في المناطق المرتفعة

3. الرطوبة النسبية: ≤90%، قابلة للتكيف مع البيئات الرطبة مع تصميم مضاد للتكثف

4. درجة التلوث: المستوى 3، مقاومة فعالة لتلوث الغبار والحطام في البيئات الخارجية

5. ميل التركيب: ≤5°، يمكن تركيبه بثبات على الأعمدة أو الأرض الخارجية

6. البيئة: تركيب خارجي/شبه خارجي، مقاوم للاهتزازات الخفيفة، لا يحتوي على غازات تآكلية، ولا غبار موصل، ولا مخاطر قابلة للاشتعال أو الانفجار، مع تصميم للحماية من الصواعق والأمطار

المعايير الفنية

ميزات المنتج

1. التكامل متعدد الوظائف، التوزيع الشامل
يدمج القياس والتوزيع والحماية من التسرب والحماية من الحمل الزائد والحماية من الجهد الزائد/المنخفض وتعويض القدرة التفاعلية والحماية من الصواعق والاتصالات في وحدة واحدة. لا حاجة لمعدات إضافية، مما يبسط أنظمة التوزيع الخارجية، ويقلل تكاليف التركيب، ويتكيف مع سيناريوهات التوزيع الخارجية المختلفة.

2. تصميم خاص للاستخدام الخارجي، متانة عالية

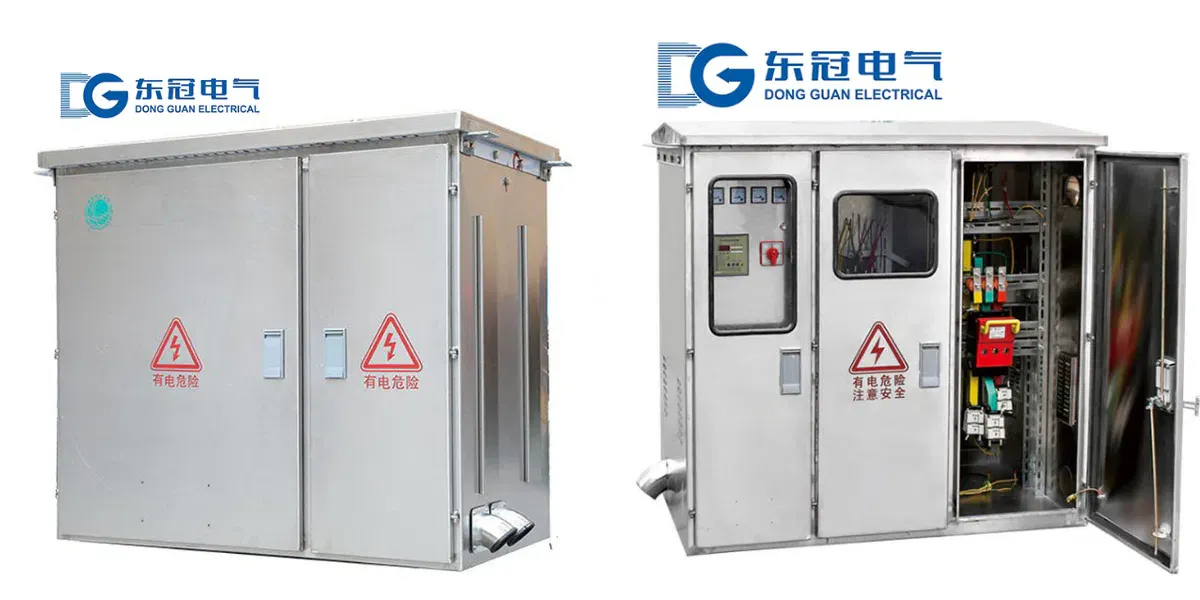

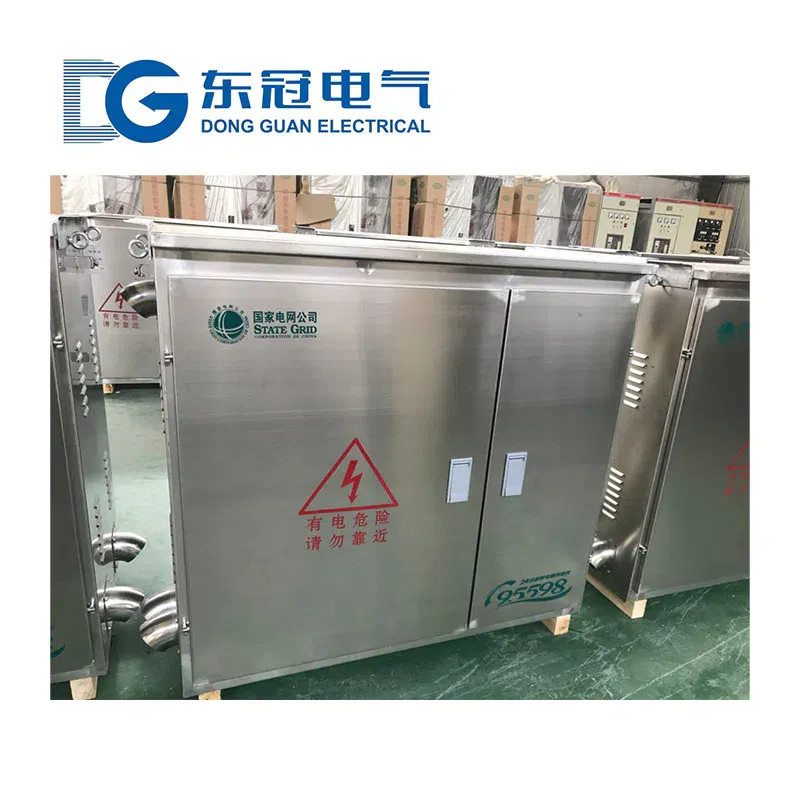

الخزانة مصنوعة من الفولاذ المدلفن على البارد عالي الجودة أو الفولاذ المقاوم للصدأ، ومعالجة بالفوسفات وطلاء إلكتروستاتيكي، مما يوفر مقاومة للتآكل، ومقاومة للصدأ، ومقاومة للمطر، ومقاومة للغبار. يمكن أن يصل مستوى الحماية إلى IP65، مما يضمن التشغيل المستقر طويل الأمد في البيئات الخارجية القاسية ويتكيف مع الظروف المناخية الإقليمية المختلفة.

3. تحكم دقيق ذكي، صيانة مريحة
يتبنى جهاز تحكم ذكي دقيق الحاسوب لمراقبة معلمات الشبكة الكهربائية في الوقت الفعلي وتبديل وحدات المكثفات تلقائياً لتعويض القدرة التفاعلية بدقة. اللوحة مزودة بمقياس تيار ومقياس جهد ومقياس معامل القدرة لمراقبة حالة التشغيل في الوقت الفعلي. يدعم الاتصال عن بُعد للتشغيل دون مراقبة، مما يقلل بشكل كبير من تكاليف الصيانة.

4. حماية متعددة، آمنة وموثوقة
مزود بوظائف حماية شاملة تشمل حماية من الدائرة القصيرة، والحمل الزائد، والجهد الزائد، والجهد المنخفض، وفقدان الطور، والتسرب، والصواعق. يخرج تلقائياً من التشغيل ويصدر إنذاراً في الظروف غير الطبيعية، مما يحمي بشكل فعال معدات التوزيع والسلامة الشخصية ويمنع حوادث الطاقة الكهربائية.

5. تصميم معياري، تكيف مرن
يعتمد هيكلًا معياريًا، مما يسمح بتكوين مرن لوحدات القياس والتعويض والحماية وغيرها من الوحدات الوظيفية وفقًا لمتطلبات المستخدم. يدعم التعويض المشترك ثلاثي الطور والتعويض الفردي لكل طور، مما يتكيف مع سيناريوهات الأحمال غير المتوازنة ثلاثية الطور. مناسب للتوسع والترقية في المستقبل.

6. حجم مضغوط، تركيب مرن
الخزانة ذات هيكل مضغوط ومظهر جذاب. يمكن تركيبها إما على عمود أو على الأرض، مما يتكيف مع السيناريوهات ذات المساحة الخارجية المحدودة. سهولة التركيب، مساحة صغيرة، ولا تتطلب إنشاءات معقدة.

7. توافق مع التوافقيات، قدرة تكيف واسعة
مفاعلات سلسلة اختيارية لقمع التوافقيات، ومنع الرنين، وحماية المكثفات والمكونات الكهربائية الأخرى. مناسبة للأحمال التوافقية مثل محولات التردد والمقومات. قابلة للتطبيق على نطاق واسع في سيناريوهات التوزيع الصناعية والزراعية والسكنية وغيرها.

القيم الأساسية

1. يدمج وظائف متعددة، مما يبسط أنظمة التوزيع الخارجية، ويقلل تكاليف التركيب والصيانة

2. يحسن معامل القدرة، ويقلل فقدان الخطوط، ويوفر تكاليف الكهرباء، ويتجنب غرامات معامل القدرة

3. حماية أمان متعددة لمنع حوادث الطاقة، وضمان سلامة الأفراد والمعدات

4. تصميم حماية خاص للاستخدام الخارجي يتكيف مع البيئات المعقدة، ويقلل أعطال المعدات، ويطيل عمر الخدمة

5. المراقبة الذكية والاتصال عن بُعد يتيحان التشغيل دون مراقبة، مما يحسن كفاءة إدارة التوزيع

6. يتكيف مع تحديث شبكات الكهرباء الحضرية والريفية، ويدعم تحول نظام الطاقة، ويحسن جودة الطاقة الخارجية

مزايا لدينا

1. اختيار سريع وعرض أسعار، مع تقديم تصميمات حلول توزيع خارجية مخصصة لتتناسب مع متطلبات السيناريوهات المختلفة

2. إنتاج موحد باستخدام معدات تصنيع متطورة، أسرع تسليم خلال 20 يوم عمل، مع ضمان توقيت التوريد

3. دعم فني كامل: إرشادات التركيب الخارجي، التشغيل التجريبي، التدريب على التشغيل والصيانة، خدمة ما بعد البيع السريعة، خدمة شاملة

4. حاصل على شهادات CCC وISO9001 وغيرها من الشهادات الموثوقة، مع امتلاك تقنيات حاصلة على براءات اختراع متعددة، جودة المنتج مضمونة

5. مكونات عالية الجودة مقترنة بعمليات إنتاج ناضجة تضمن تشغيلًا مستقرًا طويل الأمد، مما يقلل من الصيانة المتكررة

إرشادات الطلب

يرجى تقديم المعلومات التالية عند الطلب:

1. الجهد المقنن للنظام، سعة المحول، معامل القدرة المستهدف، وظروف الحمل للتوزيع

2. سعة التعويض، عدد الدوائر، طريقة التبديل (ثلاثي الأطوار / فردي الأطوار / مختلط)، ومتطلبات الاتصال

3. طريقة التركيب (على عمود / على الأرض)، متطلبات مستوى الحماية، ومتطلبات حجم الخزانة

4. ما إذا كان التحكم في التوافقيات (المفاعل)، وظائف الحماية الخاصة، ومستوى الحماية من الصواعق مطلوبة

5. بيئة الاستخدام (الارتفاع العالي، الرطوبة العالية، التآكل العالي، إلخ) ومتطلبات التخصيص الخاصة الأخرى
