نظرة عامة على المنتج

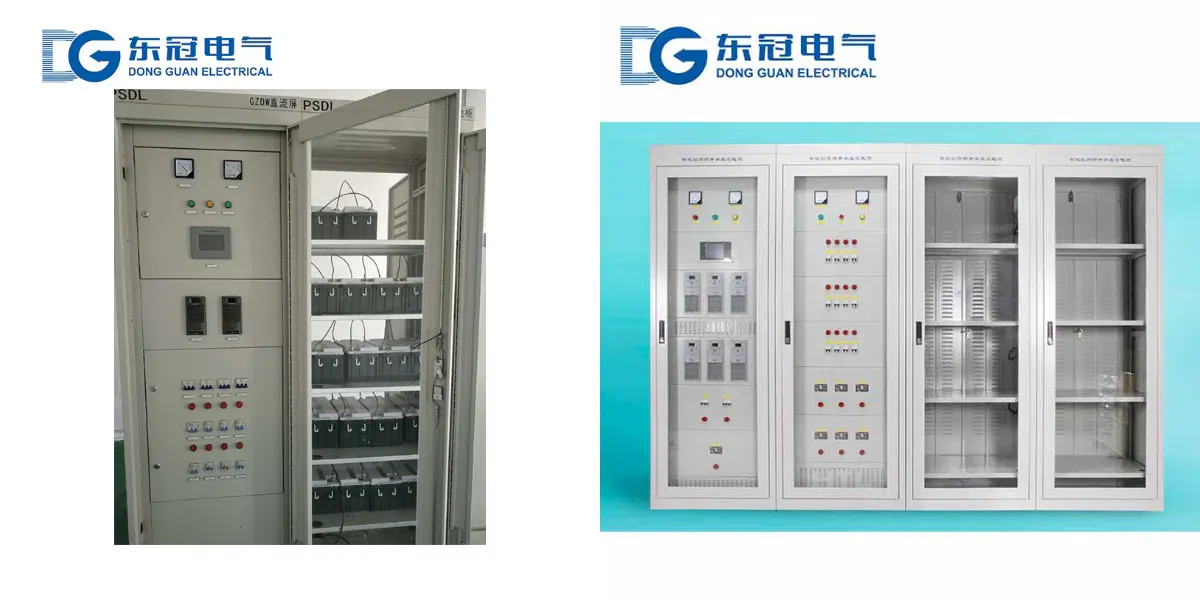

لوحة تزويد الطاقة المستمرة بجهد 220 فولت تيار مستمر هي مجموعة أساسية لتزويد الطاقة المستمرة مصممة للسيناريوهات عالية المستوى مثل أنظمة الطاقة عالية الجهد، والأتمتة الصناعية واسعة النطاق، والنقل بالسكك الحديدية. وهي مناسبة للتيار المتردد بتردد 50/60 هرتز، وجهد دخل 380 فولت تيار متردد (ثلاثي الأطوار) / 220 فولت تيار متردد (أحادي الطور)، وتوفر خرجًا ثابتًا بجهد 220 فولت تيار مستمر. وتتمثل وظيفتها الرئيسية في تحويل الطاقة المترددة بكفاءة إلى طاقة مستمرة عالية الجهد، مما يوفر تزويدًا مستمرًا وعالي الدقة بالطاقة المستمرة للأحمال عالية الجهد مثل آليات تشغيل قواطع الدائرة عالية الجهد، وأجهزة حماية التتابع، وأنظمة التحكم PLC، وأنظمة الإشارات، والإضاءة الطارئة. وباعتبارها "قلب الطاقة" لأنظمة التوزيع عالية الجهد، تُستخدم على نطاق واسع في محطات التحويل الفرعية حتى 110 كيلوفولت، ومحطات الطاقة، ومراكز البيانات الكبيرة، ومراكز الاتصالات، وأنظمة التحكم DCS في البتروكيماويات، ومراكز التحكم في النقل بالسكك الحديدية، وغرف التوزيع عالية الجهد في المنشآت الصناعية والتعدينية الكبيرة. وهي تضمن التشغيل المستقر للمعدات الأساسية عالية الجهد في الظروف القاسية مثل تقلبات الشبكة وانقطاع التيار المفاجئ، مما يمنع تعطل المعدات أو شلل الشبكة أو توقف الإنتاج الناجم عن انقطاع الإمداد بالطاقة، وبالتالي يقلل من الخسائر الاقتصادية الكبيرة.
يتبنى هذا المنتج تقنية التحكم الرقمي الكامل وهندسة التبديل الناعم عالية التردد، ويدمج وحدة شحن عالية الكفاءة، وبنك بطاريات كبير السعة، ووحدة مراقبة ذكية، ووحدة توزيع الجهد العالي. يعمل على تحسين كفاءة تحويل الطاقة عالية الجهد واستقرار الإخراج، مما يسمح بتكوين مرن لعدد وحدات الشحن وسعة البطارية. يتميز بإدارة شحن ذكية، ومراقبة عن بعد، وتشخيص ذاتي للأعطال، ونسخ احتياطي زائد، مما يعالج بشكل فعال نقاط الضعف مثل عدم استقرار جهد التيار المستمر العالي، وعدم كفاية وقت النسخ الاحتياطي، وصعوبة الصيانة، ومخاطر السلامة العالية. يحقق تحكمًا دقيقًا، وكفاءة عالية، وتوفيرًا للطاقة، وسلامة، وموثوقية لإمداد الطاقة بالتيار المستمر عالي الجهد. تلبي قدرة التوسع المتوازي متطلبات إمداد الطاقة للأحمال الكبيرة وسيناريوهات النسخ الاحتياطي طويلة الأمد.
يتوافق المنتج بشكل صارم مع المعايير الوطنية والصناعية مثل DL/T 5044-2014 "الكود الفني لتصميم نظام الطاقة المستمرة للهندسة الكهربائية" وGB/T 19826-2014 "معدات إمداد الطاقة المستمرة للطاقة الكهربائية"، وقد اجتاز شهادات CCC وISO9001. يستخدم مكونات الجهد العالي من العلامات التجارية المحلية من الدرجة الأولى، مع اعتماد وحدة الشحن الأساسية على أجهزة طاقة من الجيل الثالث من كربيد السيليكون (SiC). تخضع عملية الإنتاج بأكملها لفحص الجودة الكامل. يمكن أن يصل مستوى الحماية إلى IP30 أو أعلى، ويتميز بمقاومة ممتازة للغبار والأجسام الغريبة ومنع التسرب. مناسب لبيئات التركيب الداخلية مثل غرف المعدات وغرف توزيع الجهد العالي، مما يضمن خدمة مستقرة طويلة الأجل ويلبي المتطلبات الصارمة لمختلف معدات الجهد العالي الأساسية لإمداد الطاقة المستمرة بجهد 220 فولت تيار مستمر.
بيئة التشغيل
1. درجة الحرارة المحيطة: من -20°م إلى +50°م، متوسط درجة الحرارة خلال 24 ساعة ≤ +35°م. مناسبة لمعظم غرف المعدات الصناعية ومحطات الجهد العالي الفرعية. يمكن تخصيصها لظروف خاصة من -30°م إلى 60°م لتلبية الفروق الحرارية الإقليمية المختلفة، مما يضمن بدء التشغيل المستقر عند درجات الحرارة المنخفضة وتبريد وتشغيل طبيعي عند درجات الحرارة المرتفعة.
2. الارتفاع عن مستوى سطح البحر: ≤ 2000 متر (قياسي). يمكن تحسين التخصيص للمناطق المرتفعة لتلبية احتياجات محطات الجهد العالي الفرعية الجبلية ومراكز الاتصالات، وتجنب تأثير البيئات المرتفعة على استقرار إمدادات الطاقة ذات الجهد العالي.
3. الرطوبة النسبية: ≤90%. تعمل وظائف مقاومة التكاثف وإزالة الرطوبة على التكيف مع البيئات الرطبة وفصول الأمطار والبيئات الساحلية عالية الرطوبة، مما يمنع تقادم الرطوبة في المكونات الداخلية للجهد العالي والدوائر القصيرة الزاحفة، ويضمن سلامة إمدادات الطاقة ذات الجهد العالي.
4. درجة التلوث: المستوى 2. مقاوم للغبار والتلوث بالأجسام الغريبة في غرف المعدات. مناسب لبيئات التركيب الداخلية النظيفة. يمكن تخصيص تصميمات محسّنة مقاومة للغبار والتآكل لسيناريوهات التلوث الصناعي الخاصة مثل المجمعات الصناعية الكيميائية.
5. ميل التركيب: ≤5°. يمكن تركيبه بثبات على الأرض أو على حوامل مخصصة، متكيفًا مع تخطيطات التركيب القياسية في غرف المعدات وغرف التوزيع عالية الجهد، ويلبي متطلبات التركيب في محطات التحويل ومراكز البيانات الكبيرة وغيرها من السيناريوهات.
6. البيئة: تركيب داخلي، لا توجد غازات تآكلية، ولا غبار موصل، ولا مخاطر قابلة للاشتعال أو الانفجار. مقاوم للاهتزازات الخفيفة. ضوضاء الوحدة بأكملها أقل من 55 ديسيبل، تشغيل هادئ دون التأثير على البيئة المحيطة بغرف الحراسة والمعدات. مناسب لسيناريوهات التوزيع عالية الجهد غير المراقبة.
المعايير الفنية
المعلمة | وحدة | قيمة |
|---|---|---|
جهد الدخل | فولت | تيار متردد 380 (ثلاثي الأطوار) / 220 (أحادي الطور)، جهد دخل واسع النطاق 85–340 فولت تيار متردد |
جهد الخرج | فولت | تيار مستمر 220 (نطاق قابل للتعديل 180–260 فولت) |
التردد المقنن | هرتز | 50/60 |
تيار الخرج المقنن | A | 20، 30، 50، 100، 200 (قابل للتخصيص، يدعم التوسع المتوازي حتى 160 أمبير) |
مستوى الحماية | --- | IP30/IP40 (مقاوم للغبار داخليًا / مقاوم معزز للغبار)، IP54 قابل للتخصيص |
كفاءة التحويل | --- | ≥95.5% (عند الحمل الكامل، كفاءة عالية وتوفير للطاقة) |
دقة تنظيم الجهد | --- | ≤±0.3%، معامل التموج ≤0.10% |
سعة البطارية | أمبير-ساعة | 65، 100، 200، 300، 500 (قابل للتخصيص، إمداد طاقة مستمر لمدة 8–12 ساعة عند 25 درجة مئوية) |
الأبعاد (العرض × العمق × الارتفاع) | مم | 1000×600×2200، 1200×600×2200، 1500×600×2200 (قابل للتخصيص) |
طريقة التركيب | --- | قائم على الأرض (متوافق مع حامل 19 بوصة القياسي) |
المعايير المطبقة | --- | DL/T 5044-2014، GB/T 19826-2014، GB 7251 |
ميزات المنتج
1. تحويل عالي الجهد عالي الكفاءة، توفير الطاقة
تستخدم وحدة الشحن الأساسية أجهزة طاقة من كربيد السيليكون (SiC) من الجيل الثالث وتقنية التبديل الناعم عالي التردد، محسّنة لإخراج جهد عالي 220 فولت. تصل كفاءة التحويل عند التحميل الكامل إلى 95.5%، مما يوفر أكثر من 8% من الطاقة مقارنة بالوحدات التقليدية. توفر الوحدة الواحدة أكثر من 4000 كيلوواط ساعة سنويًا، مما يساعد المؤسسات على تحقيق التحول الأخضر ومنخفض الكربون. يتكيف تصميم الإدخال واسع الجهد (تيار متردد 85–340 فولت) مع تقلبات الشبكة وظروف الجهد غير المستقرة في المناطق النائية، مما يمنع توقف المعدات الناتج عن جهد الإدخال غير الطبيعي ويضمن استمرارية إمداد الطاقة بالتيار المستمر عالي الجهد، لتلبية متطلبات الطاقة الصارمة للأحمال عالية الجهد.
2. إخراج عالي الجهد عالي الدقة، مناسب للأحمال عالية الجهد
دقة جهد الخرج ≤ ±0.3%، معامل التموج ≤ 0.10%، مما يوفر طاقة تيار مستمر عالية الجهد نظيفة ومستقرة بجهد 220 فولت لتلبية متطلبات جودة الطاقة الصارمة للمعدات عالية الدقة مثل قواطع الدائرة عالية الجهد وأجهزة حماية التتابع وأجهزة التحكم المنطقي القابلة للبرمجة، مما يمنع التشغيل الخاطئ للمعدات أو تلف المكونات عالية الجهد أو أعطال الشبكة الناتجة عن عدم استقرار الجهد. جهد الخرج قابل للتعديل المستمر من 180 إلى 260 فولت، متوافق مع بطاريات السعة الكبيرة من مختلف العلامات التجارية، ويتكيف بمرونة مع سيناريوهات إمداد الطاقة عالية الجهد المختلفة.
3. إدارة الشحن الذكية، تطيل عمر البطارية
يتميز بإدارة شحن ذكية ثلاثية المراحل (تيار ثابت، جهد ثابت، شحن عائم) مع خوارزميات شحن محسّنة لبطاريات الجهد العالي 220 فولت. وبالاقتران مع خوارزمية تعويض درجة حرارة البطارية (-4 ملي فولت/℃·2 فولت)، يمنع الشحن الزائد أو الشحن الناقص الذي قد يسبب انتفاخ البطارية أو تدهور السعة، مما يطيل عمر البطارية لأكثر من 5 سنوات. يدعم التشغيل المتوازي لوحدات شحن متعددة مع مشاركة تلقائية للتيار (خطأ توزيع التيار ≤ ±3%)، مما يمنع التحميل الزائد على وحدة واحدة ويعزز موثوقية نظام إمداد الطاقة عالي الجهد، ويتكيف مع متطلبات إمداد الطاقة ذات السعة الكبيرة.
4. حماية متعددة للجهد العالي، موثوقية وأمان
آلية الحماية المدمجة ذات المستويات الخمسة "الوقاية-المراقبة-الحماية-الاسترداد-التشخيص" تضمن سلامة شاملة لإمداد الطاقة عالي الجهد: جانب الإدخال مزود بحماية من الجهد الزائد، الجهد المنخفض، فقدان الطور، كبح التيار المفاجئ، والحماية من الصواعق (تيار نبضي 8/20μs 10kA). جانب الإخراج مزود بحماية من قفل الجهد الزائد العالي، إنذار الجهد المنخفض، تحديد التيار الزائد، تقصير التيار العكسي، وحماية عكس قطبية البطارية، مما يمنع بفعالية مخاطر السلامة مثل الصعق الكهربائي عالي الجهد وقصر الدائرة. تستخدم الحماية الحرارية مستشعرات درجة حرارة NTC ومراوح ذكية للتحكم في درجة الحرارة. يبدأ التبريد القوي عند ≥85 درجة مئوية، ويتم تشغيل مخفض الأداء عند ≥95 درجة مئوية لمنع الانفلات الحراري. يتم عزل عطل الوحدة الواحدة تلقائيًا دون التأثير على الوحدات الأخرى، مع دعم التكرار N+1 لتجنب انقطاع إمداد الطاقة عالي الجهد.
5. مراقبة ذكية، صيانة مريحة
وحدة مراقبة ذكية متكاملة مع واجهة RS485/CAN قياسية تدعم بروتوكولات Modbus RTU/TCP للاتصال السلس بأنظمة مراقبة الطاقة عالية الجهد، مما يتيح وظائف "التحكم عن بُعد الأربعة" (القياس عن بُعد، الإشارة عن بُعد، الضبط عن بُعد، التحكم عن بُعد). عرض عن بُعد لمعلمات التشغيل مثل الجهد العالي، التيار، ودرجة الحرارة، وضبط المعلمات، والإنذارات عن الأعطال. مزودة بلوحة عرض عالية الوضوح لعرض حالة المعدات ورموز الأعطال بشكل بديهي، مما يساعد موظفي الصيانة على تحديد مشاكل إمداد الطاقة عالية الجهد بسرعة. تدعم وظيفة التبديل السريع (Hot-swappable)، مما يسمح باستبدال الوحدات المعطلة دون انقطاع التيار الكهربائي، مما يقلل من وقت توقف النظام عالي الجهد ويخفض مخاطر الصيانة.
6. تصميم معياري، سهل التوسيع
تصميم معياري مع وحدات شحن، وحدة مراقبة، وحدة توزيع الجهد العالي، وبنك بطاريات في مناطق منفصلة، مما يضمن توصيلات كهربائية مرتبة وسهولة الصيانة والتوسع. يمكن تكوين عدد وحدات الشحن وسعة البطارية بمرونة بناءً على متطلبات حمل الجهد العالي. يدعم التوسع المتوازي حتى 160 أمبير لتلبية نمو الأحمال المستقبلية دون الحاجة إلى إعادة البناء. تصميم قياسي مثبت على حامل 19 بوصة يسمح بتركيب سهل في خزانات توزيع الجهد العالي القياسية، مما يوفر مساحة غرفة المعدات، ومناسب بشكل خاص لمشاريع تجديد غرف توزيع الجهد العالي المحدودة المساحة.
7. مواد عالية الجودة، متينة وطويلة الأمد
الغلاف مصنوع من الفولاذ المدلفن على البارد عالي الجودة، ومعالج بالفوسفات ومطلي بالرش الكهروستاتيكي، مما يوفر مقاومة للتآكل، ومنع الصدأ، ومقاومة التآكل، وقوة ميكانيكية عالية لتحمل الاهتزازات الخفيفة وتأثيرات الأجسام الغريبة داخل غرف المعدات. المكونات الداخلية عالية الجهد من علامات تجارية من الدرجة الأولى مثل CHINT وDelixi، مما يوفر أداءً مستقرًا، ومعدلات فشل منخفضة، وخصائص عزل ممتازة للجهد العالي. مستويات الحماية تصل إلى IP40 تمنع بشكل فعال دخول الغبار والأجسام الغريبة، ومناسبة للتشغيل طويل الأمد في غرف المعدات عالية الجهد. عمر الخدمة للوحدة بأكملها يزيد عن 15 عامًا، مما يقلل من تكاليف استبدال المعدات وصيانتها.
القيم الأساسية
1. توفر مصدر طاقة عالي الجهد مستمر 220 فولت بدقة عالية لضمان التشغيل المستقر لأحمال الجهد العالي الأساسية مثل قواطع الدائرة الكهربائية عالية الجهد وأجهزة الحماية المرحلية، مما يمنع تعطل المعدات أو شلل الشبكة أو توقف الإنتاج الناجم عن انقطاع التيار الكهربائي، ويقلل من الخسائر الاقتصادية الكبيرة.
2. تصميم تحويل الطاقة عالي الكفاءة وتوفير الطاقة الذكي يقلل بشكل كبير من استهلاك الطاقة لمصدر الطاقة عالي الجهد، مما يساعد الشركات على تحقيق التحول الأخضر منخفض الكربون وخفض تكاليف التشغيل طويلة الأجل.
3. إدارة الشحن الذكية وآليات الحماية المتعددة للجهد العالي تطيل عمر البطارية، وتحسن موثوقية نظام إمداد الطاقة عالي الجهد، وتقلل من معدلات تعطل المعدات ومخاطر الصيانة.
4. تصميم معياري وقابل للتوسع يتكيف بمرونة مع أحجام الأحمال المختلفة للجهد العالي. سهولة التوسع لاحقًا دون الحاجة إلى تعديل النظام بالكامل، مما يقلل من الاستثمار الأولي والتكاليف التشغيلية طويلة الأجل.
5. تصميم المراقبة الذكية عن بُعد والصيانة المريحة يتيح تشغيل إمدادات الطاقة عالية الجهد دون مراقبة وصيانة وقائية، مما يقلل من تكاليف الفحص اليدوي، ويحسن كفاءة الصيانة، ويتيح استجابة سريعة للأعطال.
6. يتوافق مع المعايير الصناعية الوطنية والتصميم المتوافق، مما يسهل اجتياز قبول مشاريع الطاقة عالية الجهد. مناسب لمختلف مشاريع التوزيع عالية الجهد ومشاريع الأتمتة الصناعية، ويدعم التحول الرقمي للشبكات الذكية والصناعة.
مزايا لدينا
1. اختيار سريع وعرض أسعار. الإلمام بسيناريوهات إمدادات الطاقة عالية الجهد 220 فولت تيار مستمر. تقديم حلول لوحة إمدادات طاقة تيار مستمر 220 فولت مخصصة بناءً على حجم حمل الجهد العالي للمستخدم، ومتطلبات وقت النسخ الاحتياطي، وبيئة التركيب، لتتناسب بدقة مع احتياجات سيناريوهات الجهد العالي المختلفة مثل المحطات الفرعية ومراكز البيانات الكبيرة.
2. إنتاج موحد. تستخدم وحدات الشحن الأساسية أجهزة طاقة كربيد السيليكون من الجيل الثالث ومكونات الجهد العالي من العلامات التجارية الرائدة. عمليات إنتاج متقدمة وفحص جودة كامل. أسرع تسليم في 20 يوم عمل، مما يضمن جداول مشاريع هندسة الجهد العالي.
3. دعم فني كامل: إرشادات تركيب الجهد العالي، توصيل الأسلاك وتشغيل الاختبار، تدريب التشغيل والصيانة، وصيانة ما بعد البيع السريعة. آلية استجابة طارئة على مدار 24 ساعة. وصول قطع الغيار على مستوى البلاد خلال 48 ساعة. تغطية شبكة الخدمات المحلية، وحل مشكلات تشغيل وتركيب معدات الجهد العالي بسرعة.
4. حصل على شهادات CCC وISO9001 وغيرها من الشهادات الموثوقة، متوافق مع المعايير الوطنية مثل DL/T 5044-2014. جودة المنتج مضمونة مع تشغيل مستقر وموثوق. تم تطبيقه بنجاح في العديد من محطات 110kV الفرعية ومراكز البيانات الكبيرة ومشاريع النقل بالسكك الحديدية.
5. يمكن تخصيص تيار الخرج وسعة البطارية ووظائف المراقبة وأبعاد الخزانة حسب الحاجة، مما يوفر قدرة تكيف أقوى لتلبية متطلبات إمداد طاقة التيار المستمر عالي الجهد 220V المختلفة، مع تحقيق التوازن بين التطبيق العملي والاقتصاد.
إرشادات الطلب
يرجى تقديم المعلومات التالية عند الطلب:
1. سيناريو التطبيق (محطة فرعية/مركز بيانات/أتمتة صناعية، إلخ)، جهد الدخل (ثلاثي الأطوار 380 فولت / أحادي الطور 220 فولت)، ومتطلبات تيار الخرج المقنن.
2. سعة البطارية، متطلبات وقت الاحتياطي، عدد وحدات الشحن المطلوبة، وما إذا كان التوسع المتوازي مطلوبًا.
3. طريقة التركيب، مستوى الحماية، متطلبات حجم الخزانة، وما إذا كان التوافق مع حامل 19 بوصة القياسي مطلوبًا.
4. متطلبات وظائف المراقبة (الاتصال عن بُعد، إنذار الأعطال، وظائف "الأربع عن بُعد"، إلخ) ومتطلبات الحماية الخاصة من الجهد العالي.
5. بيئة الاستخدام (درجة حرارة منخفضة/رطوبة عالية/ارتفاع عالٍ، إلخ)، ضبط جهد الخرج، النسخ الاحتياطي الزائد، ومتطلبات التخصيص الأخرى.
