نظرة عامة على المنتج

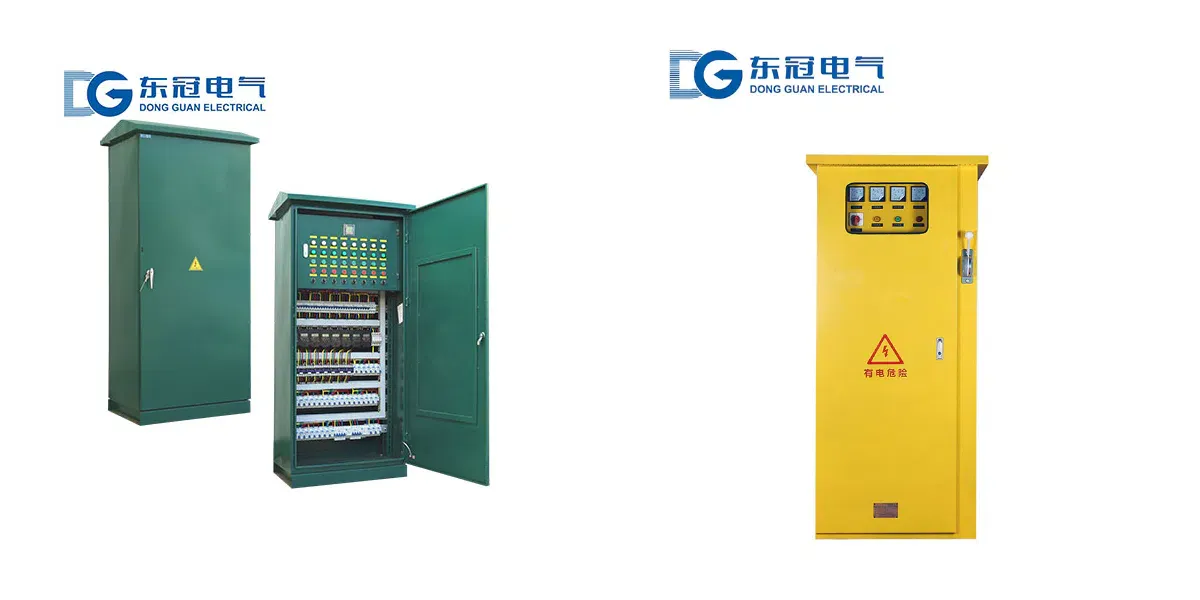

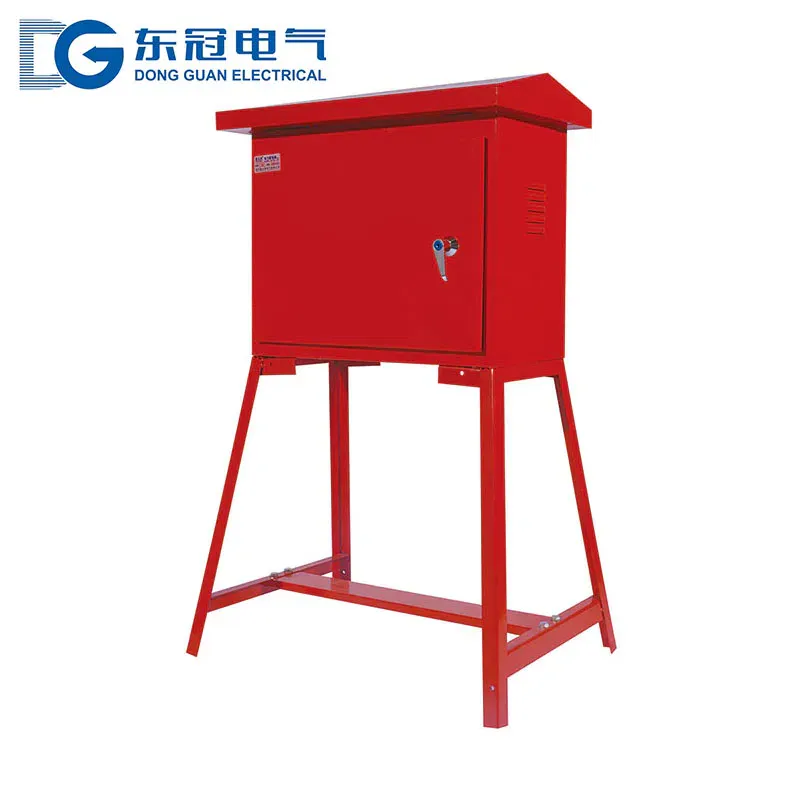

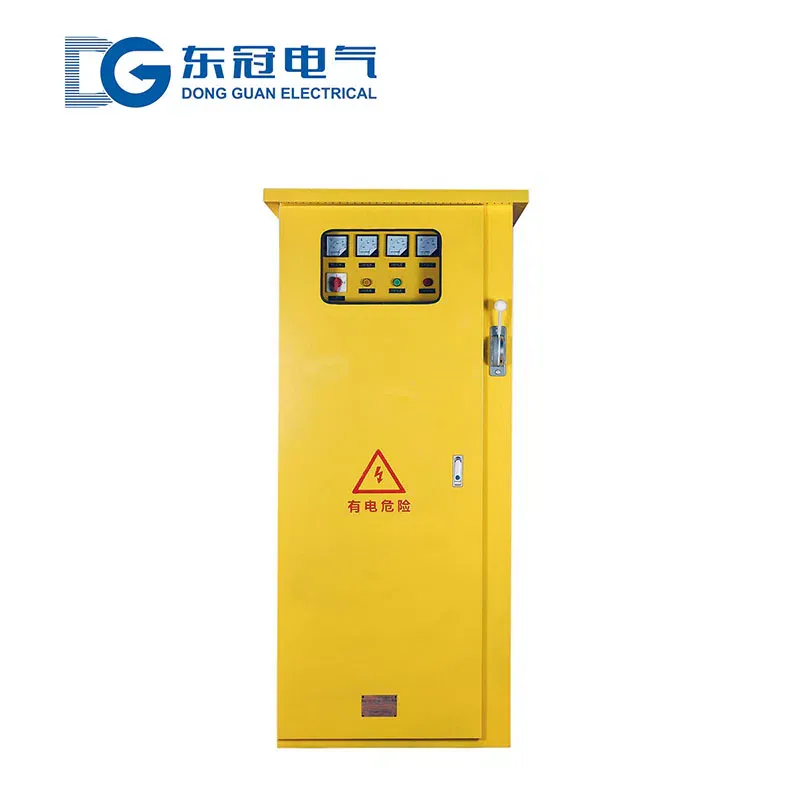

صندوق التوزيع الخارجي هو جهاز توزيع كامل الجهد المنخفض مصمم خصيصًا للبيئات الخارجية القاسية. وهو مناسب لأنظمة توزيع الجهد المنخفض بتردد 50/60 هرتز وجهد مقنن 220/380 فولت، ويدمج وظائف التوزيع والحماية والتحكم والقياس. يتكيف بشكل أساسي مع ظروف العمل الخارجية المعقدة، ويُستخدم على نطاق واسع في سيناريوهات التوزيع الخارجية وشبه الخارجية مثل الهندسة البلدية، والإضاءة الخارجية، ومرافق النقل، ومناطق التعدين، والري الزراعي، ومحطات الطاقة الشمسية، والطرق السريعة، والمجمعات الصناعية البتروكيماوية. بصفته مركز التحكم الأساسي للمعدات الكهربائية الخارجية، فهو مسؤول عن توزيع الدوائر، والحماية من المخاطر، وإدارة الطاقة، مما يحل المشكلات الأساسية المتعلقة بمقاومة الماء، والغبار، والتآكل، والظروف البيئية القاسية في التوزيع الكهربائي الخارجي.
يعتمد هذا المنتج على تصميم حماية خاص بالاستخدام الخارجي، ويحسن الهيكل الداخلي وعملية الإغلاق، ويمكن تخصيصه بمرونة وفقًا للبيئات الإقليمية المختلفة (الرطوبة العالية ودرجات الحرارة المرتفعة، الرياح المحملة بالرمال ودرجات الحرارة المنخفضة، التآكل الناتج عن رذاذ الملح، إلخ). يتكيف مع سيناريوهات الأحمال الخارجية المختلفة ويمكن تجهيزه بمكونات مثل القواطع الكهربائية، وأجهزة التيار المتبقي، ووحدات المراقبة الذكية، مما يحقق التوزيع الموحد، والحماية الآمنة، وسهولة التشغيل والصيانة للاستخدام الكهربائي في الهواء الطلق. يعالج بفعالية مشاكل مثل تعرض معدات التوزيع الخارجية للرطوبة والصدأ والأعطال المتكررة، مما يضمن تشغيلًا مستقرًا وآمنًا لأنظمة الطاقة الخارجية.
يتوافق المنتج بشكل صارم مع المعايير الوطنية والصناعية مثل GB 7251 لمجموعات المفاتيح الكهربائية ذات الجهد المنخفض و DL/T 375-2010 للشروط الفنية العامة لصناديق التوزيع الخارجية، وقد اجتاز شهادة CCC. يستخدم مكونات من ماركات محلية من الدرجة الأولى. تخضع عملية الإنتاج بأكملها لفحص جودة شامل. يمكن أن يصل مستوى الحماية إلى IP54 أو أعلى، ويتميز بأداء ممتاز ضد الماء والغبار والتآكل والأشعة فوق البنفسجية ودرجات الحرارة المنخفضة. يتكيف مع البيئات الخارجية المعقدة في مختلف المناطق في جميع أنحاء البلاد، ويلبي المتطلبات المزدوجة للسلامة والتشغيل المستقر للتوزيع الخارجي، ويمكن أن يعمل بشكل مستقر لفترة طويلة في البيئات الخارجية القاسية.
بيئة التشغيل
1. درجة الحرارة المحيطة: من -30 درجة مئوية إلى +55 درجة مئوية، متوسط درجة الحرارة لمدة 24 ساعة ≤ +35 درجة مئوية، مناسبة للمناخات القاسية في مناطق مختلفة مثل درجات الحرارة المنخفضة والرياح الرملية في الشمال الغربي، ودرجات الحرارة المرتفعة والرطوبة في الجنوب. قابلة للتخصيص لظروف خاصة من -40 درجة مئوية إلى 60 درجة مئوية.
2. الارتفاع: ≤ 2500 متر، يلبي احتياجات التوزيع الخارجي في المناطق الجبلية والهضاب العالية. قابلة للتخصيص للمناطق المرتفعة الخاصة.
3. الرطوبة النسبية: ≤95%، مع وظائف مضادة للتكثيف وإزالة الرطوبة، قابلة للتكيف مع مواسم الأمطار والبيئات الساحلية عالية الرطوبة، مما يمنع تلف الرطوبة للمكونات الداخلية وقصر الدوائر الكهربائية.
4. درجة التلوث: المستوى 3، مقاومة للغبار الخارجي والرياح الرملية ورذاذ الملح والتآكل الحمضي/القلوي، إلخ، مناسبة لسيناريوهات التلوث الخاصة مثل المناجم والمناطق الصناعية الكيميائية والمناطق الساحلية.
5. زاوية الميل للتركيب: ≤5°، يمكن تركيبه بثبات على الجدران، الأقواس، الأعمدة، أو الأرض، مما يتكيف مع تخطيطات التركيب الخارجية المختلفة، ويلبي متطلبات التركيب في سيناريوهات البلدية والتعدين وغيرها.
6. البيئة: تركيب خارجي/شبه خارجي، مقاوم للاهتزازات الخفيفة، الأشعة فوق البنفسجية القوية، التآكل الناتج عن الأمطار الغزيرة، واختراق الرمال والعواصف الرملية. لا توجد غازات تآكلية، ولا غبار موصل، ولا مخاطر قابلة للاشتعال أو الانفجار. بعض الموديلات يمكنها التكيف مع سيناريوهات مقاومة الانفجار، مما يضمن التشغيل الآمن طويل الأمد للمعدات.
المعايير الفنية
المعلمة | وحدة | قيمة |
|---|---|---|
الجهد التشغيلي المقنن | فولت | تيار متردد 220/380 (أحادي الطور/ثلاثي الطور) |
جهد العزل المقنن | فولت | 660 |
التردد المقنن | هرتز | 50/60 |
التيار المقنن | A | 32، 63، 100، 160، 250، 400 (قابل للتخصيص) |
مستوى الحماية | --- | IP54/IP65/IP66 (تقليدي/مُحسّن/مضاد للانفجار)، IP67 قابل للتخصيص |
وظائف الحماية | --- | الحمل الزائد، قصر الدائرة، التسرب، الجهد الزائد، الجهد المنخفض، مضاد للتكثف (مضاد للانفجار، حماية من الصواعق اختياري) |
مادة الهيكل | --- | فولاذ مدلفن على البارد (مطلي بالرش الكهروستاتيكي) / فولاذ مقاوم للصدأ 304 / سبائك الألومنيوم المصبوبة (النوع المضاد للانفجار) |
مستوى الحماية من الانفجار (اختياري) | --- | ExdⅡBT4 / ExdⅡCT6 (للسيناريوهات القابلة للاشتعال والانفجار) |
الأبعاد (العرض × العمق × الارتفاع) | مم | 400×300×500، 500×400×600، 600×500×800 (قابل للتخصيص) |
طريقة التركيب | --- | مثبت على الحائط / مثبت على عمود / قائم على الأرض (يتم تكوينه حسب الحاجة) |
المعايير المطبقة | --- | GB 7251، DL/T 375-2010، GB 14048 |
ميزات المنتج
1. حماية خارجية فائقة، تتكيف مع الظروف المعقدة
تعتمد هيكلًا مغلقًا مزدوج الطبقات مع أشرطة إغلاق مانعة للماء عالية الجودة ومثبتات. يمكن أن يصل مستوى الحماية إلى IP66: IP6X يمنع تمامًا دخول الأجسام الغريبة والغبار؛ IPX5 يتحمل الأمطار الغزيرة ورش الماء عالي الضغط، مما يمنع بفعالية مياه الأمطار والغبار والرمال التي تحملها الرياح. الهيكل مصنوع من الفولاذ المقاوم للصدأ 304 أو الفولاذ المدلفن على البارد مع طلاء إلكتروستاتيكي، محسّن بعمليات التخليل والتخميل، مما يوفر مقاومة للتآكل، ومنع الصدأ، ومقاومة للأشعة فوق البنفسجية، وخصائص مضادة للتآكل. مناسب للبيئات القاسية مثل رذاذ الملح الساحلي، والمناطق الصناعية الكيميائية، والرمال التي تحملها الرياح في الشمال الغربي، مع عمر خدمة يتجاوز 15 عامًا.
2. حماية أمان متعددة، إزالة مخاطر السلامة
مكونات حماية مدمجة مثل القواطع الكهربائية، وأجهزة التيار المتبقي، وأجهزة الحماية من الطفرات، مع وظائف حماية شاملة تشمل الحمل الزائد، وقصر الدائرة، والتسرب، والجهد الزائد، والجهد المنخفض. وحدات مقاومة للانفجار اختيارية تتوافق مع معايير الحماية من الانفجار ExdⅡBT4/ExdⅡCT6، مناسبة للسيناريوهات القابلة للاشتعال والانفجار. مزودة بوحدات مضادة للتكثيف وإزالة الرطوبة تعمل تلقائيًا على ضبط الرطوبة الداخلية، مما يمنع تلف المكونات الداخلية بسبب الرطوبة وقصر الدائرة الناتج عن الزحف. تقوم بالفصل التلقائي وإصدار الإنذار في الظروف غير الطبيعية، مما يضمن سلامة الكهرباء في الهواء الطلق بشكل شامل.
3. هيكل معقول، تشغيل وصيانة مريحة

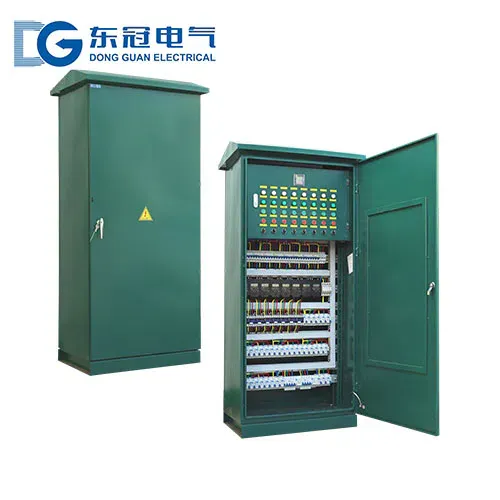

يتميز بتصميم باب مزدوج الطبقات: يركز الباب الخارجي على الحماية؛ بينما يدمج الباب الداخلي تعريفًا واضحًا للدوائر وتعليمات التشغيل، مما يسهل على موظفي الصيانة تحديد مواقع نقاط الخطوط بسرعة. تخطيط معياري مع حجرات منفصلة للتوزيع والحماية، مما يضمن ترتيبًا أنيقًا للأسلاك لتسهيل الصيانة والتوسع لاحقًا. اللوحة مزودة بنافذة مراقبة شفافة لعرض حالة تشغيل المعدات بشكل مرئي دون فتح الصندوق. كما يتميز بتصميم قفل لمنع التشغيل الخاطئ والتخريب المتعمد، ومناسب للسيناريوهات الخارجية غير المراقبة.
4. تصميم قابل للتخصيص، يتكيف مع سيناريوهات متنوعة
يمكن تخصيص مادة الغلاف، مستوى الحماية، الأبعاد، والتكوينات الوظيفية وفقًا للبيئات الإقليمية المختلفة ومتطلبات السيناريوهات: في سيناريوهات درجات الحرارة المنخفضة في الشمال الغربي، أغلفة مزودة بوحدات تسخين تلقائية؛ في سيناريوهات الرطوبة العالية الساحلية، تصميمات معززة لمقاومة التآكل والإغلاق؛ في سيناريوهات البلديات والتعدين، وظائف متعددة الدوائر والمراقبة الذكية. يتكيف مع احتياجات التوزيع الخارجي المتنوعة مثل الإضاءة الخارجية، الري الزراعي، دعم الطاقة الشمسية، والمجمعات الصناعية الكيميائية.
5. مواد عالية الجودة، متينة وطويلة الأمد
الغلاف مصنوع من الفولاذ المدرفل على البارد عالي الجودة، أو الفولاذ المقاوم للصدأ 304، أو سبائك الألومنيوم المصبوبة (نوع مقاوم للانفجار)، مما يوفر قوة ميكانيكية عالية، ومقاومة للصدمات والاهتزازات، ويتحمل تأثيرات البيئات الخارجية القاسية. السطح معالج بطلاء إلكتروستاتيكي أو بالتنظيف الحمضي والتخميل، مما يمنح لونًا موحدًا، ومقاومة للتآكل وأشعة الشمس، ولا يتلاشى أو يصدأ بسهولة. المكونات الداخلية من علامات تجارية من الدرجة الأولى، مما يوفر أداءً مستقرًا ومعدلات فشل منخفضة، وقادرة على العمل المستقر طويل الأمد في السيناريوهات الخارجية غير المراقبة، مما يقلل من تكاليف التشغيل والصيانة.
6. اختياري ذكي، تحكم فعال
وحدات المراقبة الذكية والاتصالات عن بُعد الاختيارية تجمع معلمات التوزيع الخارجي (الجهد، التيار، الطاقة، إلخ) في الوقت الفعلي، وتدعم عرض حالة التشغيل عن بُعد، والإنذار بالأعطال، وإعداد المعلمات، مما يتيح التشغيل غير المراقب والصيانة عن بُعد لمعدات التوزيع الخارجية. بعض الطرازات يمكنها دمج وظائف قراءة العدادات عن بُعد والإنذار بالأعطال، مما يحسن بشكل كبير كفاءة إدارة التوزيع الخارجي، ومناسبة للسيناريوهات الذكية مثل الإضاءة الذكية البلدية ومحطات الطاقة الشمسية.
7. تركيب مرن، قابلية تكيف واسعة
يدعم طرق تركيب متعددة: التثبيت على الحائط، على العمود، والقائم على الأرض. توجد فتحات متعددة مسبقة الحجز لدخول وخروج الكابلات في أسفل الخزانة تدعم وصول الكابلات من اتجاهات مختلفة، مما يتكيف مع احتياجات التوصيل المتنوعة مثل الإنشاءات المؤقتة الخارجية والتوزيع الثابت. يتميز الجزء العلوي من الخزانة بهيكل مائل لمنع تراكم مياه الأمطار وتسربها. حجم مضغوط وبصمة صغيرة تتكيف مع السيناريوهات ذات المساحة الخارجية المحدودة. تركيب سهل دون الحاجة إلى إنشاءات معقدة.
القيم الأساسية
1. حماية خارجية فائقة تحل مشاكل مثل تعرض معدات التوزيع الخارجية للرطوبة والصدأ والأعطال المتكررة، مما يضمن التشغيل المستقر طويل الأمد لأنظمة الطاقة الخارجية.
2. حماية أمان متعددة + تصميم مقاوم للانفجار اختياري يمنع مخاطر السلامة مثل الحرائق الكهربائية والصدمات الكهربائية والانفجارات، مما يضمن سلامة الأفراد والمعدات، ويتكيف مع السيناريوهات الخاصة مثل البيئات القابلة للاشتعال والانفجار.
3. تكييف قابل للتخصيص لمناطق وسيناريوهات مختلفة يلبي احتياجات التوزيع الخارجية المتنوعة للتطبيقات البلدية والتعدينية والزراعية والكهروضوئية وغيرها، مما يلغي الحاجة إلى تعديلات تكييف إضافية.
4. خيار ذكي + تشغيل وصيانة مريحان يتيحان التوزيع الخارجي غير المراقب، مما يقلل من تكاليف الفحص اليدوي ويحسن كفاءة إدارة التوزيع.
5. توفر المواد عالية الجودة والبناء المتين عمر خدمة طويل، مما يقلل من تكاليف استبدال المعدات وصيانتها، ومناسب لمتطلبات الخدمة الخارجية طويلة الأمد.
6. يتوافق مع المعايير الصناعية الوطنية والتصميم المطابق، مما يسهل اجتياز قبول المشروع. مناسب لمشاريع التوزيع الخارجية المختلفة، ويدعم البناء البلدي وتحول الطاقة الجديدة.
مزايا لدينا
1. اختيار سريع وتسعير. الإلمام بخصائص البيئة الخارجية في المناطق المختلفة. تقديم تصاميم حلول صناديق التوزيع الخارجية المخصصة بناءً على سيناريوهات المستخدم ومتطلبات الأحمال، لحل مشاكل التوزيع الخارجية.
2. إنتاج موحد باستخدام مكونات من العلامات التجارية الرائدة. عمليات متقدمة للختم ومقاومة التآكل. فحص جودة شامل. أسرع تسليم خلال 20 يوم عمل، لضمان جداول بناء المشاريع الخارجية.
3. دعم فني كامل: إرشادات التركيب الخارجي، التشغيل التجريبي، تدريب الصيانة والتشغيل، وصيانة سريعة بعد البيع. آلية استجابة طارئة على مدار 24 ساعة. تغطية شبكة خدمات محلية، لحل الأعطال الخارجية بسرعة.
4. حاصل على شهادات CCC وISO9001 وغيرها من الشهادات الموثوقة، متوافق مع المعايير الصناعية الوطنية. بعض الموديلات حصلت على شهادة مقاومة للانفجار. جودة المنتج مضمونة مع تشغيل مستقر وموثوق. تم تطبيقه بنجاح في العديد من المشاريع البلدية والتعدينية.
5. يمكن تخصيص مادة الهيكل، مستوى الحماية، وظيفة مقاومة الانفجار، الوحدات الذكية، والأبعاد حسب الحاجة، مما يوفر قدرة تكيف عالية لتلبية متطلبات التوزيع الخارجية الشخصية المختلفة.
إرشادات الطلب
يرجى تقديم المعلومات التالية عند الطلب:
1. سيناريو التطبيق الخارجي (بلدي/تعدين/طاقة شمسية/كيميائي، إلخ)، الجهد المقنن (220 فولت/380 فولت)، ومتطلبات التيار المقنن.
2. مستوى الحماية، مادة الهيكل (فولاذ مدلفن على البارد/فولاذ مقاوم للصدأ/سبائك ألومنيوم مصبوبة)، ومتطلبات مقاومة الانفجار (إن وجدت).
3. طريقة التركيب (تركيب على الحائط/تركيب على عمود/تركيب أرضي)، أبعاد الخزانة، ومتطلبات التوصيلات الكهربائية.
4. متطلبات وظائف الحماية (الحماية من الصواعق، مقاومة التكثف، مقاومة الانفجار، إلخ، مطلوبة أم لا) ومواصفات المكونات.
5. بيئة الاستخدام (ارتفاع عالٍ/رطوبة عالية/رذاذ ملحي/درجة حرارة منخفضة، إلخ) ومتطلبات التخصيص مثل المراقبة الذكية والاتصال عن بُعد.
