نظرة عامة على المنتج

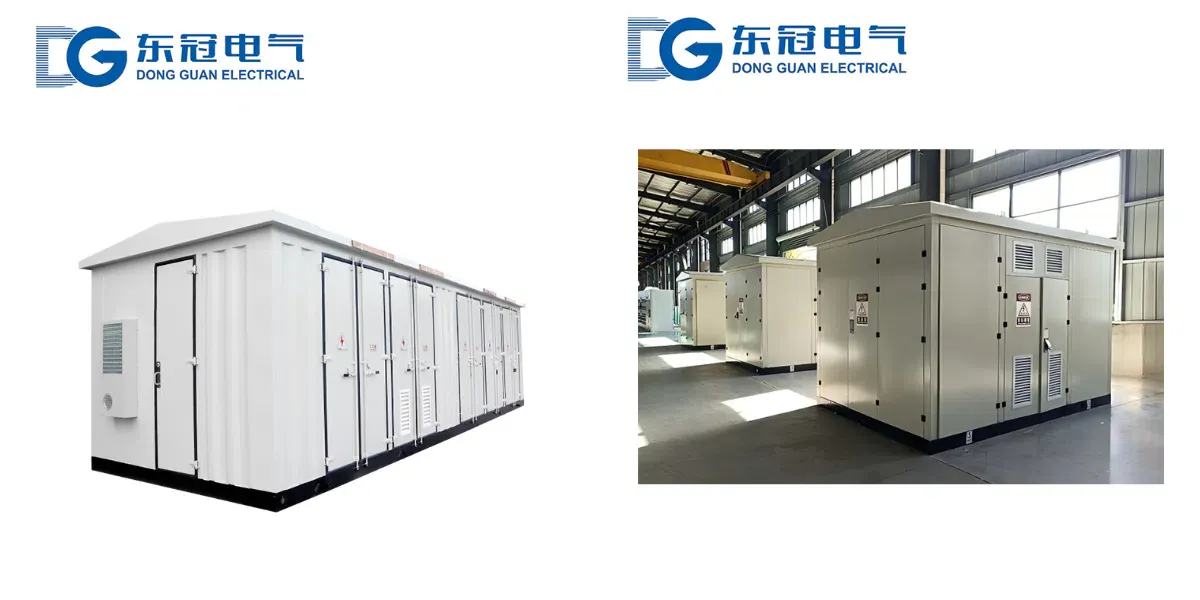

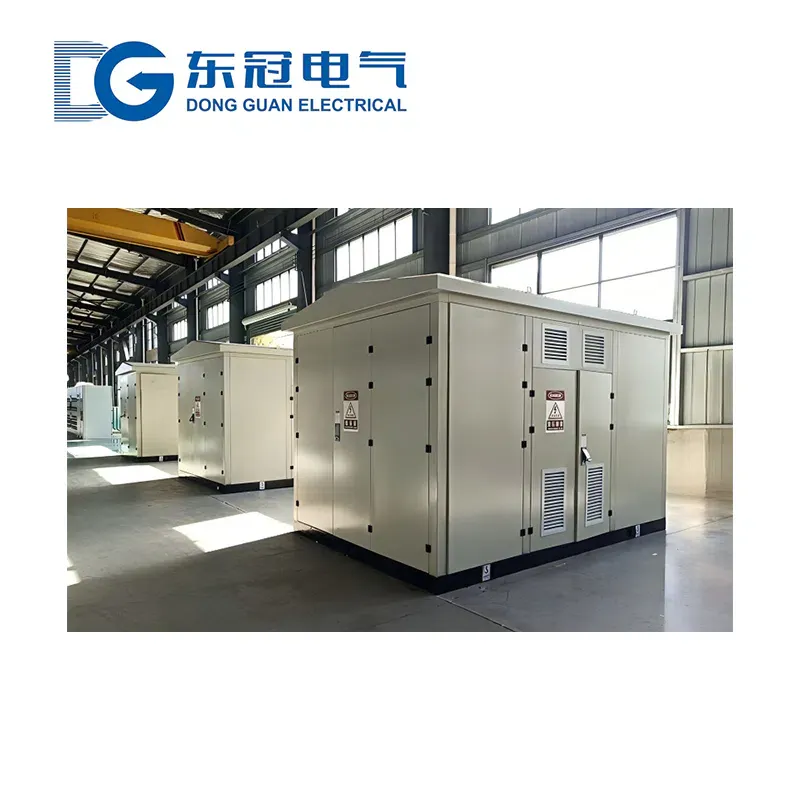

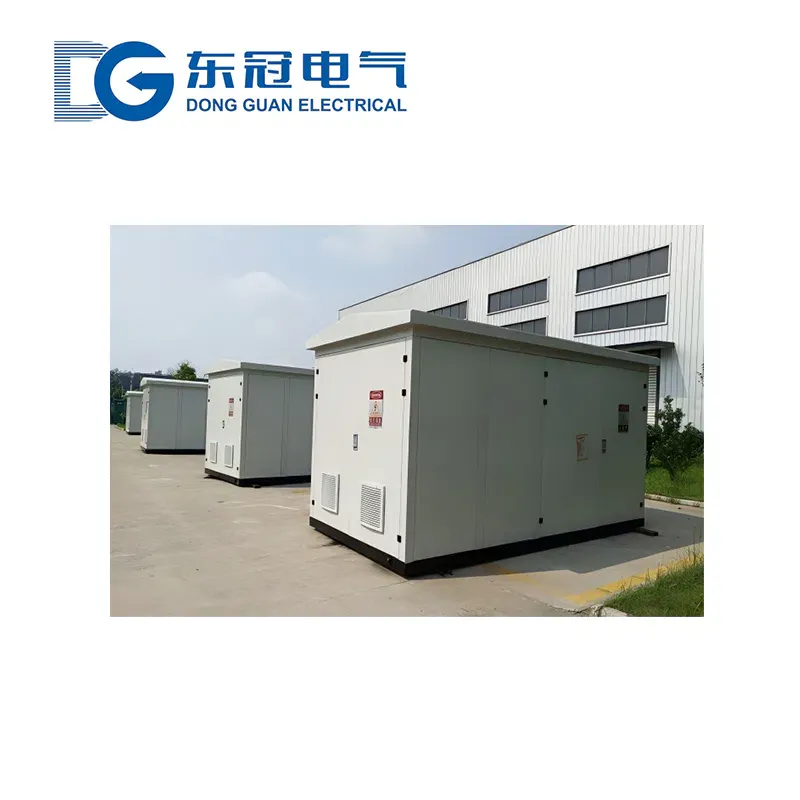

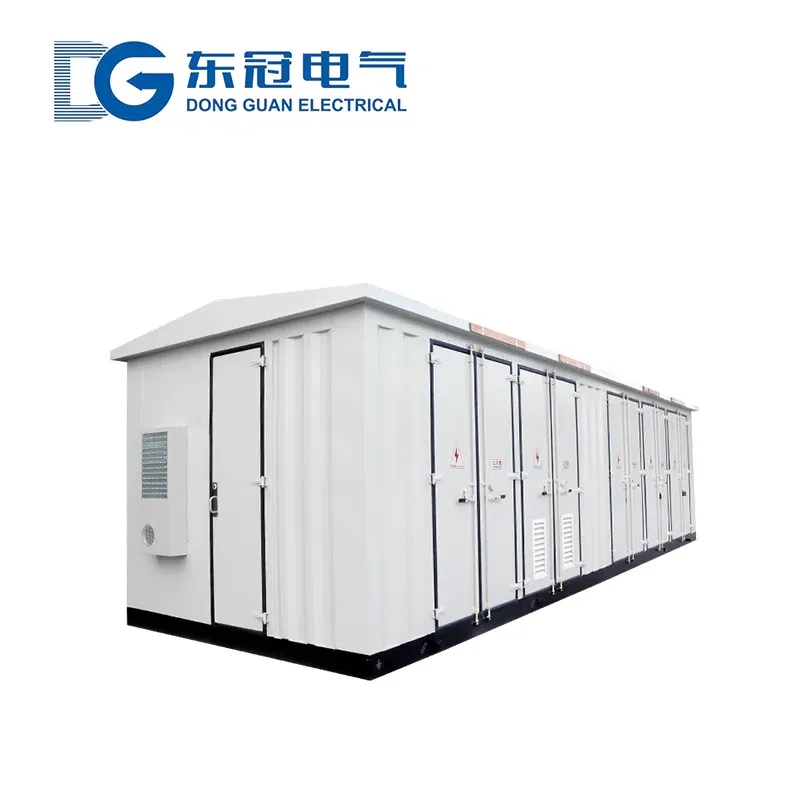

محطة التحويل من النوع الصندوقي الجاهز (يشار إليها باسم محطة التحويل الصندوقية) هي جهاز توزيع طاقة مدمج ومجهز مسبقًا في المصنع، يدمج معدات الجهد العالي، ومحول التوزيع، ومعدات الجهد المنخفض. مناسبة لسيناريوهات توزيع الطاقة الداخلية والخارجية بتردد 50 هرتز ثلاثي الأطوار، وجهد 6 كيلوفولت إلى 35 كيلوفولت، وتشمل وظائفها الأساسية تحويل الجهد، وتوزيع الطاقة، والحماية، والمراقبة. تُستخدم على نطاق واسع في المجتمعات السكنية، والمناطق الصناعية، ومحطات الطاقة الجديدة، وتوزيع الطاقة العامة في المناطق الحضرية، وغيرها من المجالات.
يتميز المنتج بهيكل فولاذي مغلق بالكامل مع ثلاث حجرات: غرفة الجهد العالي، غرفة المحولات، وغرفة الجهد المنخفض. يستخدم مكونات عالية الجودة، ويتوافق مع معايير مثل GB/T 17467، وقد حصل على شهادة CCC. تشمل المزايا مساحة صغيرة، تركيب سريع، وتشغيل موثوق. يمكن تخصيص المعلمات، والتخطيط، ومستويات الحماية لتناسب سيناريوهات توزيع الطاقة المختلفة.
بيئة التشغيل
1. درجة الحرارة المحيطة: داخلي: من -20 درجة مئوية إلى +45 درجة مئوية؛ خارجي: من -40 درجة مئوية إلى +45 درجة مئوية؛ متوسط 24 ساعة ≤ +35 درجة مئوية. مناسب لظروف درجات الحرارة العالية والمنخفضة.
2. الارتفاع: ≤1000 متر (قابل للتخصيص حتى 3000 متر لظروف خاصة)، مع عزل محسن وأداء تبديد حراري.
3. الرطوبة النسبية: ≤95% عند +25 درجة مئوية؛ مزود بجهاز مضاد للتكثيف وأجهزة مانعة للرطوبة محكمة الإغلاق، مناسب للبيئات الرطبة والضبابية.
4. مواقع التركيب: داخلي: مناسب لغرف التوزيع؛ خارجي: مناسب للمناطق المفتوحة والمسطحة، خالية من الاهتزازات والغازات المسببة للتآكل والمواد القابلة للاشتعال/الانفجار.
5. درجة الحماية: داخلي IP33–IP44؛ خارجي IP54–IP65 (قابل للتخصيص أنواع مضادة للتلوث والتآكل)؛ درجة التلوث ≤ IV.
6. متطلبات التركيب: تركيب أفقي على أساس مستوٍ وصلب مع مساحة صيانة مخصصة؛ توصيلات كهربائية موحدة، تأريض موثوق، والابتعاد عن التداخل الكهرومغناطيسي القوي.
المعايير الفنية
العنصر | وحدة | المعلمات |
|---|---|---|
الجهد المقنن | كيلو فولت | الجهد العالي: 6، 10، 35 (شائع الاستخدام)؛ الجهد المنخفض: 0.4؛ قابل للتخصيص |
السعة المقدرة | كيلو فولت أمبير | 100، 200، 315، 500، 800، 1000 (سلسلة كاملة، قابلة للتخصيص) |
نوع المحول | --- | مغمور بالزيت / جاف (مصبوب براتنج الإيبوكسي)؛ يفضل مجموعة التوصيل Dyn11 |
مستوى العزل | كيلو فولت | الجهد العالي: صاعقة ≥95 كيلو فولت، تحمل تردد الطاقة ≥42 كيلو فولت؛ عزل موثوق |
مادة الغلاف | --- | فولاذ مدلفن على البارد عالي الجودة / فولاذ مقاوم للصدأ؛ مطلي بمضاد للتآكل؛ مقاوم للماء والغبار |
درجة الحماية | --- | داخلي IP33–IP44؛ خارجي IP54–IP65 (أنواع قابلة للتخصيص لمقاومة التلوث والتآكل) |
ميزات المنتج
1. تكامل عالي، مساحة صغيرة جدًا: يدمج التحويل والتوزيع والحماية؛ مصنع مسبق الصنع؛ المساحة لا تتجاوز 1/10 من المحطات التقليدية، مما يوفر موارد الأرض.
2. تركيب مريح، دورة قصيرة جدًا: نقل متكامل ورفع في الموقع؛ التركيب والتشغيل في 3-7 أيام فقط، مما يقلص وقت البناء بشكل كبير ويتيح النشر السريع.
3. تشغيل موثوق، حماية ممتازة: مكونات عالية الجودة + غلاف مغلق بالكامل؛ مقاوم للرطوبة والغبار والتآكل؛ حماية متعددة مدمجة دون مخاطر سلامة؛ مناسب للظروف القاسية.
4. كفاءة في الطاقة، خسائر منخفضة جدًا: محول منخفض الفقد؛ استهلاك ذاتي منخفض، كفاءة عالية في تحويل الطاقة؛ توفير كبير في الطاقة على المدى الطويل.
5. تخطيط مرن، قابلية تخصيص عالية: تخطيط قابل للتخصيص للغلاف، السعة، ومستوى الحماية لتناسب السيناريوهات المختلفة ومتطلبات الأحمال؛ يدعم الترقيات الذكية.
6. مظهر جذاب، صيانة وتشغيل بسيطان: غلاف بطبقة رش، تصميم أنيق؛ يتطلب فحصًا روتينيًا فقط؛ تكاليف تشغيل وصيانة منخفضة.
7. آمن، صديق للبيئة، قابل للتكيف على نطاق واسع: لا تلوث بتسرب الزيت؛ يتوافق مع المعايير البيئية؛ مناسب للمجتمعات السكنية، المناطق الصناعية، الطاقة الجديدة، والعديد من السيناريوهات الأخرى.
مزايا لدينا
1. قدرة تخصيص قوية: يمكن تخصيص السعة والتخطيط والحماية والوظائف الذكية لتلبية المتطلبات الخاصة لمختلف سيناريوهات توزيع الطاقة.
2. إنتاج موحد مع مراقبة جودة شاملة؛ كل وحدة تأتي مع تقرير اختبار المصنع؛ اختيار صارم للمكونات يضمن أداءً مستقرًا وموثوقًا.
3. شهادة كاملة، متوافقة مع المعايير الوطنية؛ المواد والعمليات تلبي المتطلبات؛ تستوفي معايير القبول لمختلف المشاريع.
4. تسليم موثوق، دعم الطلبات العاجلة؛ يشمل إرشادات التركيب والتشغيل في الموقع لضمان النشر السريع.
5. خدمة ما بعد البيع شاملة مع دعم دورة الحياة الكاملة؛ توفر تشخيص الأعطال، واستبدال المكونات، وإرشادات التشغيل والصيانة مع استجابة سريعة.
دليل الطلب
يرجى تقديم المعلومات التالية لضمان مطابقة المنتج لمتطلباتك بدقة:
1. تحديد الجهد المقنن للجانب العالي / الجهد المقنن للجانب المنخفض، والسعة المقننة، ونوع المحول (مغمور بالزيت / جاف).
2. وصف بيئة التركيب (داخلي / خارجي) ودرجة التلوث؛ وتحديد ما إذا كان مطلوبًا نوع مقاوم للتآكل، أو مقاوم للتلوث، أو نوع هضبي.
3. تحديد تخطيط الغلاف والأبعاد الخارجية؛ وتحديد ما إذا كانت هناك حاجة لوظائف إضافية مثل المراقبة الذكية أو التحكم عن بُعد.
4. تقديم ظروف موقع التركيب وأبعاد الأساس، وتحديد ما إذا كانت هناك حاجة لملحقات التركيب الداعمة وخدمات الرفع.
5. وصف سيناريو التطبيق ونوع الحمل؛ وتحديد ما إذا كانت هناك حاجة لحماية معززة أو متطلبات حماية خاصة.
