نظرة عامة على المنتج

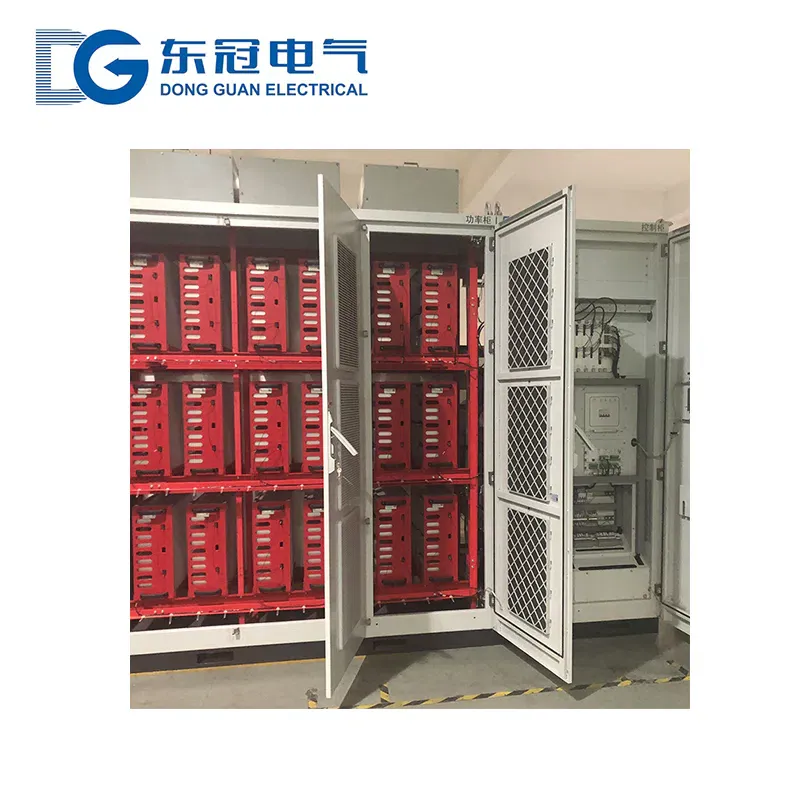

جهاز تعويض الجهد العالي SVG (مولد الطاقة الثابتة) هو قطعة أساسية من المعدات لتعويض الطاقة التفاعلية في أنظمة التوزيع ذات الجهد العالي. يتكون من وحدات إلكترونية طاقة عالية الجهد، ومفاعلات، ووحدات ترشيح، ووحدات كشف، ووحدة تحكم ذكية. مصمم خصيصًا لأنظمة الجهد العالي 6kV و10kV و35kV، يمكنه كشف الطاقة التفاعلية للشبكة في الوقت الفعلي، وإخراج تيار تفاعلي سعوي/حثي ديناميكيًا، وتعويض فقدان الطاقة التفاعلية بسرعة، وموازنة التيارات ثلاثية الطور، وقمع تقلبات الجهد والوميض، مما يضمن تشغيلًا مستقرًا وفعالًا وموفرًا للطاقة لنظام التوزيع عالي الجهد.

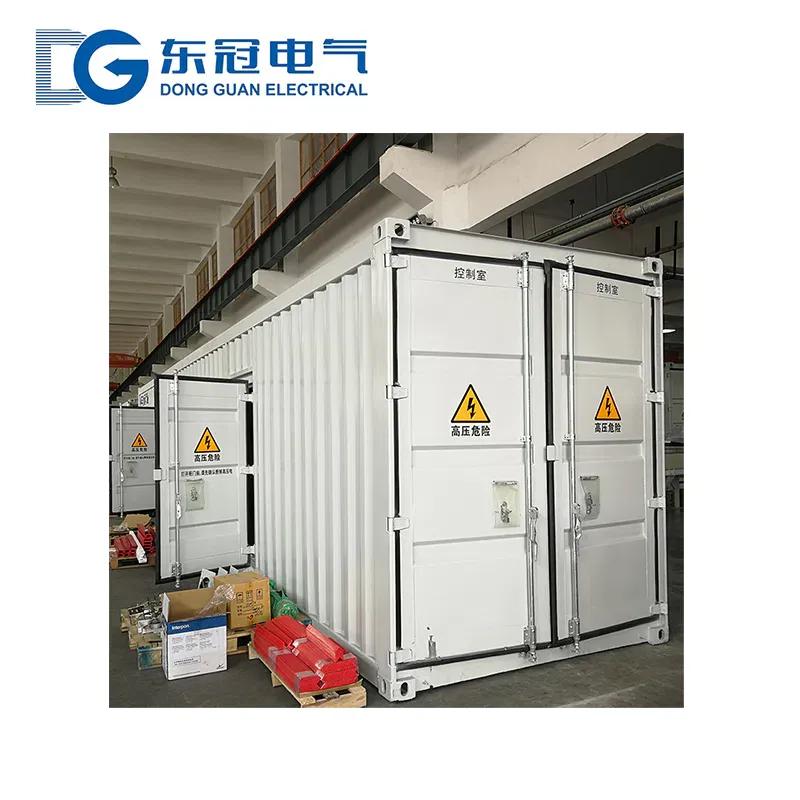

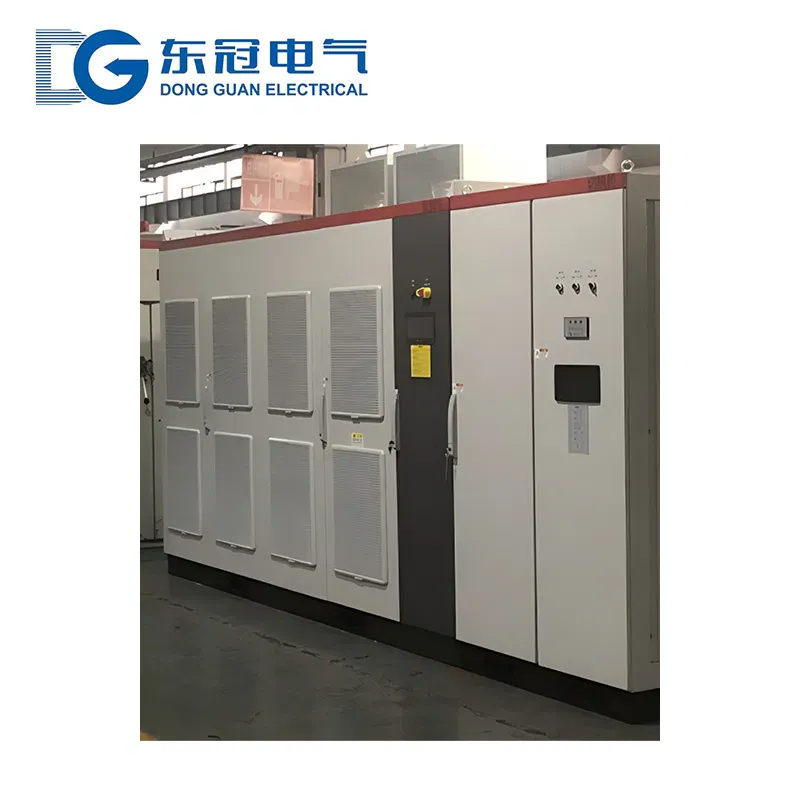

يتميز المنتج بهيكل متكامل من نوع الخزانة الخارجية/الداخلية. يتم تجميعه واختباره مسبقًا في المصنع، مع الالتزام الصارم بالمعايير الوطنية والصناعية مثل GB/T 30841-2014 وGB50227-2017، ويحمل شهادة CCC. باستخدام مكونات عالية المقاومة للجهد ومقاومة للشيخوخة، يوفر استجابة سريعة ودقة تعويض عالية وتشغيلًا موثوقًا. يُستخدم على نطاق واسع في السيناريوهات التي تشهد خسائر كبيرة في القدرة التفاعلية عالية الجهد، مثل المحطات الفرعية والمجمعات الصناعية ومحطات الطاقة المتجددة وخطوط النقل والتوزيع عالية الجهد.
بيئة التشغيل
1. درجة الحرارة المحيطة: خارجي: من -40 درجة مئوية إلى +55 درجة مئوية، داخلي: من -10 درجة مئوية إلى +45 درجة مئوية، مناسبة لظروف التشغيل عالية الجهد المعقدة، مقاومة للفروق الحرارية الشديدة.
2. الارتفاع: ≤1000 متر؛ قابل للتخصيص حتى 3000 متر مع تحسين عزل الجهد العالي وهياكل تبديد الحرارة.
3. الرطوبة النسبية: ≤95% (عند +25 درجة مئوية). تتميز بوظائف مضادة للتكثف والرطوبة لمنع تلف مكونات الجهد العالي بسبب الرطوبة.
4. موقع التركيب: مناطق التوزيع الخارجية، المحطات الفرعية، غرف توزيع الجهد العالي، خالية من الغازات المسببة للتآكل والغبار، مع تهوية جيدة.
5. درجة الحماية: خارجي IP54 إلى IP65، داخلي IP30 إلى IP40. مقاومة للتلوث والتآكل، محكمة الإغلاق ومقاومة للغبار، مناسبة لبيئات الجهد العالي الخارجية.
6. متطلبات التركيب: التثبيت الأفقي، الأسلاك الموحدة، التأريض الموثوق، مع تخصيص مساحة للعزل عالي الجهد والصيانة، بما يتوافق مع معايير التركيب عالي الجهد.
المواصفات الفنية
العنصر | وحدة | المعلمة |
|---|---|---|
الجهد المقنن | كيلو فولت | 6، 10، 35 (شائع الاستخدام)، مناسب لأنظمة توزيع الجهد العالي |
التردد المقنن | هرتز | 50 |
سعة التعويض المقننة | كفار | 200-5000، قابل للتخصيص حسب الحاجة، توسيع معياري |
وقت الاستجابة | مللي ثانية | ≤10، يتتبع ديناميكيًا تغيرات القدرة التفاعلية للتعويض السريع |
دقة التعويض | --- | ≤1%، يمكن تحسين معامل القدرة إلى أعلى من 0.98 |
عمر الخدمة | سنوات | ≥15 سنة، الوحدة الأساسية ≥20 سنة، تكلفة صيانة منخفضة |
نوع الهيكل | --- | هيكل متكامل من نوع الخزانة الخارجية/الداخلية، سهل الصيانة، مناسب لبيئات الجهد العالي |
درجة الحماية | --- | خارجي IP54–IP65، داخلي IP30–IP40، مقاوم للتلوث والتآكل |
وضع التحكم | --- | تحكم رقمي DSP، يدعم المراقبة المحلية/عن بعد، سهل التشغيل |
ميزات المنتج
1. التكيف مع الجهد العالي: مصمم خصيصًا لأنظمة الجهد العالي من 6 إلى 35 كيلو فولت، مع هيكل عزل محسن للجهد العالي، مقاوم للكورونا، مقاوم للصدمات، مناسب لظروف التشغيل عالية الجهد.
2. التعويض السريع: زمن استجابة ≤10 مللي ثانية، يتتبع ديناميكيًا تغيرات القدرة التفاعلية، ويخرج تيار التعويض في الوقت الفعلي لتحقيق تأثير مستقر.
3. دقيق وفعال: دقة تعويض عالية، يخرج القدرة التفاعلية السعوية/الحثية بمرونة، يحسن بشكل كبير معامل القدرة للشبكة.
4. التكامل متعدد الوظائف: يقوم في الوقت نفسه بتعويض القدرة التفاعلية، وتصحيح عدم التوازن ثلاثي الطور، وقمع تقلبات الجهد لتحسين جودة الطاقة.
5. القدرة على التكيف البيئي: تصميم مقاوم للتلوث والتآكل، مناسب لظروف الطقس الخارجية المعقدة، تشغيل مستقر، أداء قوي خالٍ من الصيانة.
6. التوسع المرن: التصميم المعياري يسمح بتوسيع السعة حسب الحاجة، والتكيف مع مختلف الأحمال عالية الجهد ومتطلبات تعويض القدرة التفاعلية.
مزايا لدينا
1. متخصص في تعويض القدرة التفاعلية ذات الجهد العالي؛ يتوافق تصميم المنتج مع ظروف التوزيع الفعلية ذات الجهد العالي لحل مشاكل فقدان القدرة التفاعلية ذات الجهد العالي بدقة.
2. اختيار دقيق للمكونات الأساسية ذات الجهد العالي؛ تضمن اختبارات المصنع المتعددة تشغيلًا موثوقًا ومستقرًا مع انخفاض معدل الأعطال.
3. متوافق مع المعايير الوطنية والصناعية، ومزود بالشهادات اللازمة لتلبية متطلبات القبول لمشاريع التوزيع المختلفة ذات الجهد العالي.
4. يدعم التوسع المعياري والتخصيص غير القياسي؛ يشمل التركيب والتشغيل في الموقع للتشغيل السريع.
5. خدمة ما بعد البيع طوال دورة الحياة، تشخيص الأعطال عن بُعد، استجابة سريعة من الفرق المحلية لتقليل خسائر التوقف.
دليل الطلب
يرجى تقديم المعلومات التالية عند الطلب لضمان المطابقة الدقيقة لمتطلبات تعويض القدرة التفاعلية عالية الجهد:
1. حدد الجهد المقنن والتيار المقنن وسعة التعويض المطلوبة لنظام التوزيع عالي الجهد.
2. صف بيئة التركيب (خارجي/داخلي، الارتفاع، مستوى التلوث)، وحدد ما إذا كانت هناك حاجة إلى درجة حماية مخصصة.
3. أكد ما إذا كانت وظائف المراقبة عن بُعد وتصحيح عدم التوازن ثلاثي الأطوار مطلوبة.
4. أبلغ عن سيناريو تطبيق الطاقة وخصائص الحمل لتسهيل التعويض الأمثل.
