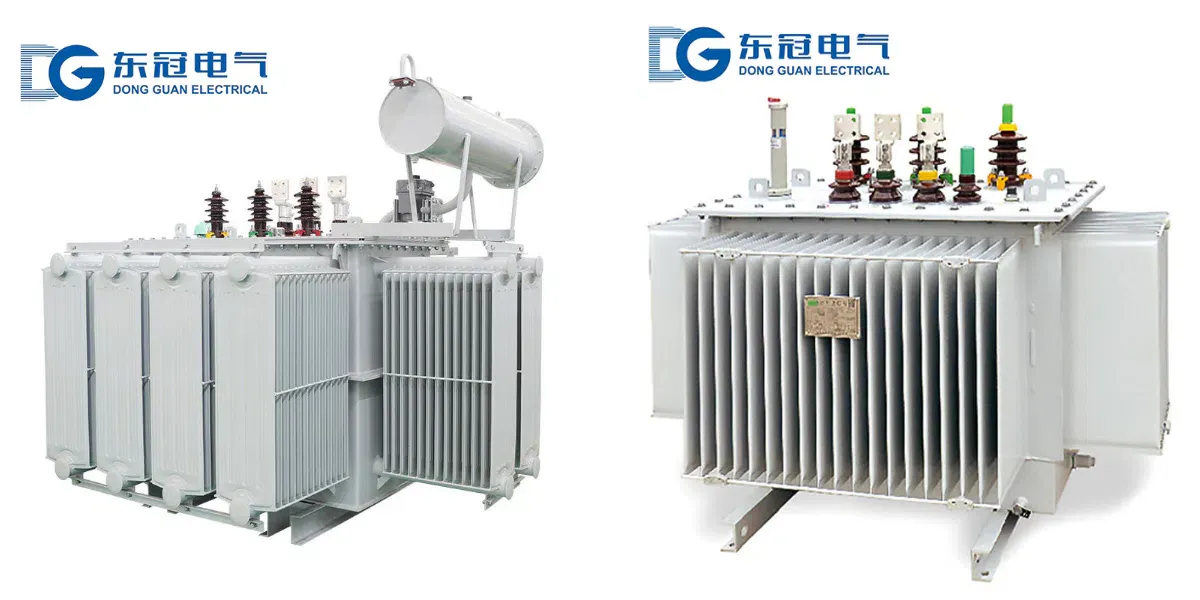

نظرة عامة على المنتج
محول المعدل المغمور بالزيت هو جهاز متخصص أساسي لأنظمة إمداد الطاقة المستمرة الصناعية. وهو مناسب لأنظمة نقل وتوزيع الطاقة ثلاثية الطور بتردد 50 هرتز. وتتمثل وظيفته الأساسية في توفير طاقة مترددة مستقرة للمعدلات، بالتعاون مع أجهزة المعدل لتحويل الطاقة المترددة إلى طاقة مستمرة. يُستخدم على نطاق واسع في صناعات مثل التعدين والكيماويات والكيمياء الكهربائية وجر القاطرات والطلاء الكهربائي/التحليل الكهربائي وشحن الطاقة الجديدة والمحركات المستمرة. ويؤدي وظائف تشمل تحويل الجهد وإمداد طاقة المعدل وقمع التوافقيات والإخراج المستقر. وهو معدات رئيسية لإمداد الطاقة المستمرة في الإنتاج الصناعي، ومناسب لسيناريوهات الأحمال المستمرة المتوسطة والكبيرة، مع موازنة استقرار الإمداد ومقاومة الصدمات وكفاءة الطاقة، لتلبية احتياجات التنمية الصناعية الفعالة والخضراء.
المنتج يعتمد هيكلًا مغمورًا بالزيت مغلقًا بالكامل (مع خيار غير مغلق). يستخدم القلب صفائح فولاذية سيليكونية موجهة الحبيبات عالية النفاذية 30q130، مع تطبيق طريقة التصفيح متعددة المراحل من 3 إلى 6 خطوات لتقليل فقدان عدم التحميل والضوضاء بشكل فعال. تستخدم اللفات موصلات نحاسية خالية من الأكسجين عالية القوة (سلك نحاسي مسطح، موصل محول اختياري)، مقترنة بزيت عازل صديق للبيئة خالٍ من ثنائي الفينيل متعدد الكلور وعملية تعبئة الزيت بالتفريغ. تم تصميمها وتحسينها لأحمال المقومات التي تتميز بتوافقيات كبيرة وارتفاعات كبيرة، وتتميز بانخفاض الفقد، وقدرة قوية على تحمل القصر، واستقرار حراري جيد، وأداء ممتاز في التحميل الزائد، وتشغيل مستقر. تتوافق مع المعايير الوطنية والمواصفات الصناعية مثل GB 1094 وGB 20052-2024 وJB/T 8636-2018، وقد اجتازت شهادات CCC وISO. الجودة موثوقة، والتقنية ناضجة، والأداء من حيث التكلفة متميز، وقابلة للتكيف مع دوائر المقومات المختلفة والظروف الصناعية الصعبة.
بيئة التشغيل
1. درجة الحرارة المحيطة: -25℃～+40℃، متوسط 24 ساعة ≤ +35℃؛ يمكن تخصيص زيت عازل مضاد للتجمد وأجهزة تسخين لدرجات الحرارة المنخفضة لضمان سيولة الزيت وتشغيل المعدات، مناسبة لسيناريوهات الإنتاج ذات درجات الحرارة العالية مثل المعادن/الكيماويات والمناطق شديدة البرودة.
2. الارتفاع: ≤1000م؛ يمكن تخصيصه حتى 3000م في ظروف خاصة. هيكل عزل محسّن للتكيف مع الارتفاعات العالية، متوافق مع متطلبات العزل في GB/T 1094.3-2017، لتجنب تأثير الارتفاع العالي على أداء العزل، وضمان تشغيل مستقر للمعدات.
3. الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%؛ يمكن توفير أجهزة مضادة للتكثيف للبيئات الرطبة لضمان استقرار العزل وتجنب تقدم العزل، مناسبة لسيناريوهات صناعية عالية الرطوبة مثل الطلاء الكهربائي والتحليل الكهربائي.
4. موقع التركيب: لا يوجد اهتزاز عنيف، غازات مسببة للتآكل، غبار قابل للاشتعال/الانفجار، أو غبار موصل؛ يُحفظ بعيدًا عن التداخل الكهرومغناطيسي القوي. مناسب للبيئات المسببة للتآكل من الفئة C3-C5 (قابل للترقية إلى مستوى رذاذ الملح C5-M)، لتلبية المتطلبات الصارمة لمصانع المعادن، ورش الكيماويات، وورش الطلاء الكهربائي.
5. الوحدات الخارجية تتحمل تآكل الأمطار، الثلوج، الرمال، الغبار، ورذاذ الملح، ومجهزة بأغطية حماية من الأمطار، الغبار، والتآكل وطلاء "الطلاء الثلاثي الحماية"، مع أختام مصنوعة من المطاط الفلوري. تتطلب الوحدات الداخلية تهوية جيدة، عدم وجود مياه راكدة، ويجب إبعادها عن مصادر الحرارة العالية، مناسبة للتركيب المركزي في غرف المفاتيح الكهربائية في الورش.
زاوية التركيب: ≤3° بالنسبة للمستوى الرأسي. يتم تثبيت القلب والخزان بإحكام باستخدام هيكل عازل من الألواح الصلبة للتغلب على ظاهرة "تعليق القلب"، مما يضمن استقرار المعدات وتوزيع الزيت بالتساوي، ويضمن أداء التبريد والعزل، ويتجنب الإزاحة أثناء النقل والتشغيل.
المعايير الفنية
العنصر | وحدة | المعلمات |
|---|---|---|
الجهد المقنن | كيلو فولت | 10/0.4، 35/0.4 (قابل للتخصيص، يدعم تغيير الجهد تحت الحمل وبدون حمل، قابل للتكيف مع متطلبات دائرة المقوم) |
السعة المقدرة | كيلو فولت أمبير | 100، 160، 200～12500 (سلسلة كاملة، سعات أكبر قابلة للتخصيص، مناسبة لسلسلة ZSG، ZS) |
رمز التوصيل | --- | Dyn11، Yd11 (شائع)، وضع التوصيل قابل للتخصيص وفقًا لدائرة المقوم |
طريقة التبريد | --- | ONAN (زيت طبيعي هواء طبيعي)، ONAF (قابل للتخصيص)، OFAF (زيت قسري هواء قسري - قابل للتخصيص لسيناريوهات الحمل العالي) |
مستوى العزل | كيلو فولت | جهد تحمل تردد الطاقة 65～100kV/1دقيقة؛ جهد تحمل مستحث 130～195kV (10ثوانٍ)، عامل أمان بيئي ≥1.67، متوافق مع GB/T 1094.3-2017 |
جهد المعاوقة | % | 8.0%، 10.0%، 12.0% (أعلى بنسبة 30% من محولات الطاقة ذات السعة نفسها لكبح di/dt وحماية مكونات المقوم) |
مستوى الضوضاء | ديسيبل | ≤65～78 (قياسي)، نوع منخفض الضوضاء قابل للتخصيص حتى ≤58dB، تأثير كبير في تقليل الضوضاء مع هيكل قلب محسّن |
درجة الحماية | --- | داخلي IP20؛ خارجي IP33، IP54، IP65 (درجة حماية من التآكل WF2 قابلة للتخصيص، مناسبة للبيئات المالحة وعالية التآكل) |
زيت العزل | --- | زيت محولات صديق للبيئة رقم 25 (نوع درجة حرارة منخفضة 45، نوع مقاوم للشيخوخة قابل للتخصيص، خالٍ من ثنائي الفينيل متعدد الكلور، مناسب لظروف درجات الحرارة العالية) |
ميزات المنتج
1. كفاءة عالية، فقدان منخفض، توفير كبير للطاقة: يستخدم صفائح فولاذية سيليكونية عالية النفاذية وتصفيح متعدد المراحل متدرج. ترتيب ملفات محسّن باستخدام موصلات نحاسية خالية من الأكسجين يؤدي إلى فقدان بدون حمل وتيار أقل من متوسطات الصناعة، مما يلبي معايير كفاءة الطاقة الوطنية من المستوى الأول/الثاني، ويوفر توفيرًا واضحًا في الطاقة، مما يقلل بشكل كبير من تكاليف الكهرباء الصناعية على المدى الطويل.
2. أداء كهربائي مستقر، مقاومة قوية للصدمات: مصمم للأحمال التي تتميز بالتوافقيات الكبيرة والارتفاعات المفاجئة الكبيرة. تصميم عزل ومعاوقة محسّن، مع معاوقة أعلى بنسبة 30% من محولات الطاقة ذات السعة نفسها، مما يكبت بشكل فعال di/dt ويحمي مكونات المقومات. تستخدم الملفات عملية تجميع متكاملة، مع تعزيز عزل الأطراف، مما يوفر قدرة ممتازة على تحمل الدوائر القصيرة والارتفاعات المفاجئة، واستقرار ديناميكي عالٍ.
3. ثبات حراري جيد، قدرة تحمل ممتازة للحمولة الزائدة: يتحكم بإحكام في ارتفاع درجة الحرارة في الأجزاء الساخنة ونقاط الحرارة. ارتفاع درجة الحرارة أقل بـ 5 درجات مئوية على الأقل من المعايير الوطنية. يمكن إضافة قنوات زيت محورية داخل الملفات لتحسين تبديد الحرارة. يدعم التشغيل الكامل طويل الأمد بجهد زائد 110%، ويتحمل تيارًا مقداره 1.5 ضعف التيار المقنن لمدة 5 ثوانٍ، ومناسب لسيناريوهات تقلبات الأحمال الصناعية.
4. هيكل قوي، حماية شاملة: خزان مصنوع من ألواح فولاذية مدرفلة على البارد عالية الجودة بتصميم مضاد للتسرب. السطح مطلي بـ "دهان ثلاثي الحماية". إحكام جيد ومقاومة للاهتزاز. تستخدم فواصل عزل القلب خشبًا رقائقيًا عالي القوة وورقًا مقوى رقائقيًا، مع مساحة دعم طرفية تتجاوز 95%. الوحدات الخارجية مناسبة للبيئات المالحة والصناعية المسببة للتآكل.
5. قدرة تكيف قوية، تخصيص مرن: يمكن تخصيصها لدوائر تصحيح مختلفة مثل نصف الموجة أحادي الطور، الجسر ثلاثي الطور، النجم المزدوج مع مفاعل بين الأطوار. يمكن أن يستخدم جانب الصمام وضع الإخراج العكسي المتوازي لنفس الطور. يمكن أن يصل التيار المستمر إلى 25 كيلو أمبير، مناسب لاحتياجات إمداد الطاقة المستمرة في صناعات مختلفة مثل المعادن والكيماويات والطلاء الكهربائي.
6. خالٍ من الصيانة، عمر خدمة طويل: الهيكل المغلق بالكامل يقلل من أكسدة زيت العزل، مما يؤدي إلى انخفاض وتيرة الصيانة. عمر الخدمة ≥ 25 سنة في ظل ظروف الصيانة العادية. تصميم مانع للتسرب للخزان يمنع مخاطر تسرب الزيت. زيت العزل الصديق للبيئة يتوافق مع معايير الصناعة، مما يقلل من التأثير البيئي وتكاليف التشغيل.
مزايا لدينا
1. قدرة تخصيص قوية: يمكن تخصيص السعة، الجهد، رمز التوصيل، معاوقة الجهد، وخطط التكيف مع دوائر التصحيح. مناسبة للظروف الخاصة مثل الارتفاعات العالية، درجات الحرارة المنخفضة، التآكل العالي. يمكن تخصيص وحدات متخصصة مثل تغيير الجهد تحت الحمل وقمع التوافقيات، لتلبية احتياجات إمداد الطاقة المستمر في مختلف الصناعات.
2. إنتاج موحد ومراقبة جودة صارمة: إنتاج موحد مع مراقبة الجودة طوال العملية وفحوصات متعددة تشمل أداء العزل، اختبارات جودة الزيت، اختبارات معاوقة الدائرة القصيرة، واختبارات التقادم تحت الحمل الكامل لمدة 72 ساعة، بما يتوافق مع معايير مثل GB/T 6451-2023. يتم توفير تقرير اختبار مصنع كامل لكل وحدة، مما يضمن أداء منتج ثابت.
3. المؤهلات الكاملة: تمتلك شهادات CCC وISO وتقارير اختبار النوع، وتتوافق مع المواصفات الصناعية مثل JB/T 8636-2018، وتفي بمتطلبات قبول المشاريع الصناعية دون الحاجة إلى وثائق مؤهلات إضافية، مما يسهل التنفيذ السريع للمشاريع.
4. التسليم المستقر والدعم الشامل: أوقات تسليم مستقرة، مع دعم الطلبات العاجلة. توفر خدمات النقل الاحترافية والإرشاد في التركيب الميداني وخدمات التشغيل. تقدم الدعم الفني للتشغيل المنسق لمحولات المقومات وأجهزة المقومات، مما يضمن استمرارية إمداد الطاقة للإنتاج الصناعي.
5. خدمة ما بعد البيع الكاملة: توفر دعمًا لدورة الحياة الكاملة بما في ذلك التدريب الفني والتفتيش الدوري ومعالجة الأعطال الطارئة واختبار الزيت واستبداله. تعمل الفرق المحلية على تحسين كفاءة الاستجابة، مما يضمن تشغيل المعدات بشكل مستقر طوال عمرها الافتراضي، مما يقلل من خطر توقف الإنتاج الصناعي.
دليل الطلب
يرجى تقديم المعلومات التالية عند الطلب لضمان مطابقة المنتج بدقة لاحتياجات إمداد الطاقة المعدل:
1. تحديد السعة المقدرة، جهد الإدخال/الإخراج، التردد، رمز التوصيل، وطريقة تغيير الجهد (تحت الحمل/بدون حمل). تحديد نوع دائرة المعدل (مثل جسر ثلاثي الأطوار، نجم مزدوج مع مفاعل بين الأطوار) لمطابقة متطلبات إمداد الطاقة المستمر.
2. وصف بيئة التشغيل (داخلي/خارجي، الارتفاع، درجة الحرارة، الرطوبة، إلخ) والمتطلبات الخاصة مثل الحماية من التآكل، مقاومة التجمد، الحماية من رذاذ الملح، المناسبة للظروف القاسية في سيناريوهات صناعية مختلفة مثل التعدين، الكيماويات، الطلاء الكهربائي.
3. تحديد طريقة التبريد، نوع الزيت العازل، جهد المعاوقة، ومستوى كفاءة الطاقة لمطابقة ظروف الحمل الفعلية. تحديد ما إذا كانت هناك حاجة لأداء خاص مثل انخفاض الضوضاء أو المعاوقة العالية.
4. تقديم طريقة التركيب، وطريقة دخول/خروج الكابلات، ومتطلبات تخطيط غرفة المفاتيح الكهربائية في الورشة لتحسين خطة التركيب. تحديد وضع المخرج من جانب الصمام (على سبيل المثال، ما إذا كان التوازي العكسي لنفس الطور مطلوبًا).
5. تحديد متطلبات وظيفية خاصة مثل مبدلات الصمامات، وأجهزة قياس درجة الحرارة، وقمع التوافقيات، والمراقبة الذكية، وما إلى ذلك، لتلبية احتياجات الاستخدام الفردية وسيناريوهات الإنتاج الصناعي الذكية وغير المراقبة.
