نظرة عامة على المنتج

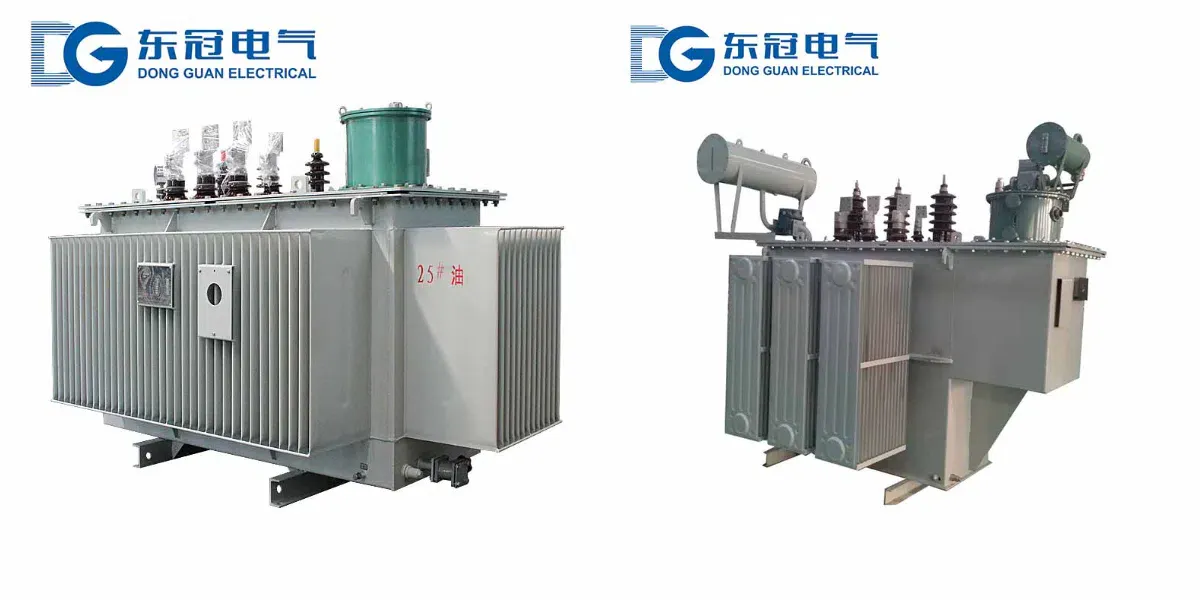

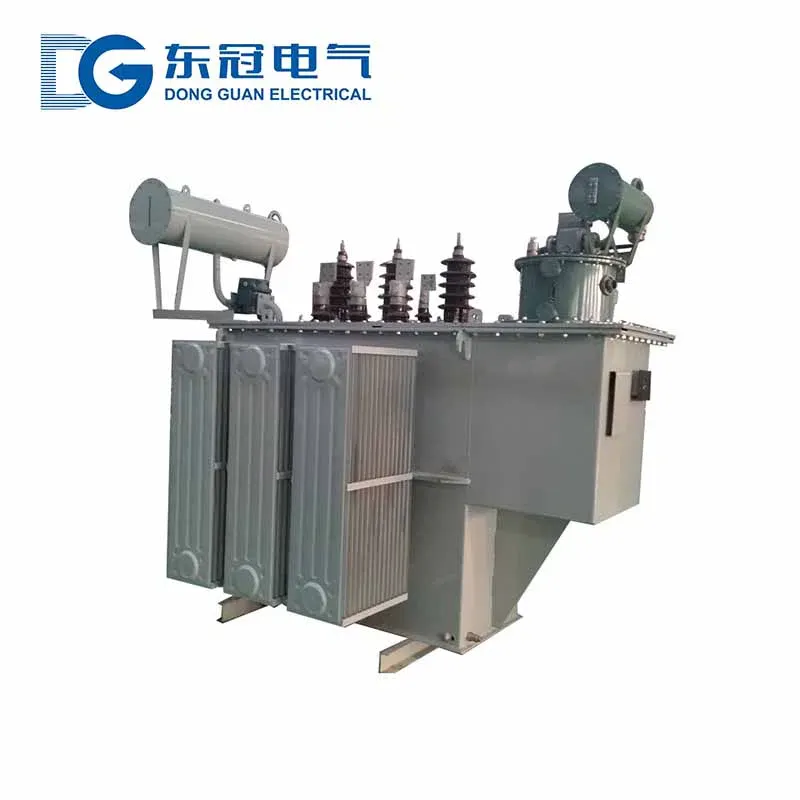

محوّل تغيير الجهد تحت الحمل المغمور بالزيت هو جهاز متخصص أساسي لأنظمة نقل وتوزيع الطاقة الكهربائية. وهو مناسب لأنظمة التيار المتردد ثلاثية الطور بتردد 50 هرتز. يمكنه ضبط جهد الخرج تحت ظروف الحمل باستخدام مبدّل جهد تحت الحمل مخصص، لتعويض تقلبات الشبكة وفقدان الخطوط، مما يضمن إمدادًا ثابتًا بالطاقة للمعدات الكهربائية. يُستخدم على نطاق واسع في نقاط نهاية تغذية الطاقة، والمصانع الصناعية، ودعم الطاقة الجديدة، وشبكات الريف في المناطق الجبلية، وغيرها من المجالات، وهو معدات رئيسية لحل مشاكل انخفاض الجهد، وتقلبات الحمل، وتنظيم الجهد لربط الطاقة الجديدة بالشبكة. مناسب لسيناريوهات إمداد الطاقة المستمرة متوسطة إلى كبيرة الحجم، ويوازن بين الدقة والاستقرار والذكاء.
يعتمد المنتج هيكلًا مغمورًا بالزيت ومغلقًا بالكامل (خيار غير مغلق اختياري). يستخدم القلب صفائح فولاذية سيليكونية عالية النفاذية من نوع 30q130. تستخدم اللفات موصلات نحاسية خالية من الأكسجين، مقترنة بزيت عازل صديق للبيئة خالٍ من مادة ثنائي الفينيل متعدد الكلور وعملية تعبئة بالزيت تحت التفريغ. وهو مزود بمبدل الصمامات الكهربائية المضمنة عالية الدقة تحت التفريغ وجهاز تحكم ذكي. تشمل الميزات تنظيمًا دقيقًا للجهد، وتبديلًا سلسًا، وفقدانًا منخفضًا، وقدرة قوية على تحمل القصر. يتوافق مع العديد من المعايير الوطنية وقد اجتاز شهادات CCC وISO. تتجاوز كفاءة تنظيم الجهد 99.5%، مما يلبي احتياجات الأحمال الحساسة والاتصال بالشبكة الجديدة للطاقة.
بيئة التشغيل
1. درجة الحرارة المحيطة: -25℃～+45℃، متوسط 24 ساعة ≤ +35℃؛ يمكن تخصيص زيت عازل مضاد للتجمد وأجهزة تدفئة لدرجات الحرارة المنخفضة لضمان التشغيل في المناطق شديدة البرودة.
2. الارتفاع: ≤1000م؛ يمكن تخصيصه حتى 3000م في ظروف خاصة. هيكل عزل محسّن للتكيف مع الارتفاعات العالية يضمن التبديل المستقر تحت الحمل.
3. الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%؛ يمكن توفير أجهزة مضادة للتكثيف في البيئات الرطبة لتجنب تدهور العزل.
4. موقع التركيب: لا يوجد اهتزاز عنيف أو غازات تآكلية أو غبار قابل للاشتعال/الانفجار؛ الابتعاد عن التداخل الكهرومغناطيسي القوي. قابل للتكيف مع البيئات التآكلية من الفئة C3-C5، مناسب لسيناريوهات مثل غرف المعدات الكهربائية ومحطات التغذية الخارجية.
5. الوحدات الخارجية تتمتع بحماية من المطر والغبار والتآكل، ويمكن تركيبها على الأعمدة. تتطلب الوحدات الداخلية تهوية جيدة ويمكن تجهيزها بقواعد سككية، مناسبة للمساحات المغلقة.
زاوية الميل أثناء التركيب ≤3°. يتم تثبيت القلب والخزان بإحكام لتجنب الإزاحة أثناء النقل والتشغيل. مناسبة للتركيب باستخدام حلقة الرفع والتركيب على الأعمدة.
المعايير الفنية
العنصر | وحدة | المعلمات |
|---|---|---|
الجهد المقنن | كيلو فولت | 10/0.4، 35/0.4 (قابل للتخصيص). نطاق تغيير الجهد تحت الحمل ±2×2.5%/±3×2.5%/±4×2.5%، يدعم الضبط الواسع بدون درجات، يتوافق مع معيار GB/T 12325-2008 |
السعة المقدرة | كيلو فولت أمبير | 100～12500 (السلسلة الكاملة، قابلة للتخصيص). مناسبة لسلسلة SVR، TSJA، S13 تحت الحمل، تغطي النماذج الشائعة |
طريقة التبريد | --- | ONAN (زيت طبيعي هواء طبيعي)، ONAF (زيت طبيعي هواء قسري)، OFAF (زيت قسري هواء قسري - قابل للتخصيص). تعزز قدرة التحميل الزائد، مناسبة للتشغيل الخارجي طويل الأمد |
مستوى العزل | كيلو فولت | جهد تحمل التردد الكهربائي 65～100kV/1min؛ جهد تحمل مستحث 130～195kV (10 ثوانٍ)، يتوافق مع معيار GB/T 1094.3-2017، لضمان سلامة العزل |
زيت العزل | --- | زيت محولات صديق للبيئة من الدرجة 25# (أنواع منخفضة الحرارة ومقاومة للشيخوخة قابلة للتخصيص). خالٍ من ثنائي الفينيل متعدد الكلور، نقطة الوميض ≥140℃ |
دقة تنظيم الجهد | % | ≤ ±1.0% (±0.5% قابل للتخصيص). دقة الضبط الدقيق 0.3 فولت/خطوة، تأخير الاستجابة <20 مللي ثانية |
وظيفة التحكم الذكي | --- | يدعم اتصال RS-485/Modbus واتصال 4G. مزود بوظائف "الأربع عن بعد" (القياس عن بعد، الإشارات عن بعد، التحكم عن بعد، الضبط عن بعد)، مناسب للسيناريوهات غير المراقبة |
ميزات المنتج
1. تنظيم الجهد الكهربائي أثناء التشغيل، ضمان استمرارية إمداد الطاقة: مزود بمبدل نقر على الحمل مدمج مفرغ، مما يسمح بتنظيم الجهد تحت الحمل دون انقطاع التيار الكهربائي. التبديل السلس الخالي من القوس الكهربائي يتجنب انقطاع التيار، مما يحل مشكلات التنظيم التقليدي الذي يتطلب قطع التيار.
2. تنظيم دقيق وفعال للجهد مع استجابة سريعة: وحدة تحكم ذكية تراقب الجهد في الوقت الفعلي. الدقة ≤ ±1.0% (قابلة للتخصيص بدقة عالية). تأخير الاستجابة <20 مللي ثانية. يكتمل التنظيم خلال 3 ثوانٍ، مما يثبت جهد نقطة النهاية.
3. كفاءة عالية، فقدان منخفض، توفير كبير للطاقة: يستخدم ألواح فولاذ سيليكون عالية النفاذية وموصلات نحاسية خالية من الأكسجين. بعض الطرازات مزودة بقلوب من السبائك غير المتبلورة، مما يحقق كفاءة طاقة من المستوى الأول/الثاني. كفاءة التنظيم >99.5%، مما يقلل تكاليف الكهرباء.
4. أداء كهربائي مستقر، مقاومة قوية للصدمات: تصميم عزل ومعاوقة محسّن. معاوقة دائرة قصر مستقرة، مقاومة ممتازة للدوائر القصيرة والتيارات العابرة. تعزيز عزل الملفات الطرفية، مناسب لسيناريوهات تقلبات الأحمال.
5. ذكي ومريح، تكاليف تشغيل منخفضة: يدعم ثلاثة أوضاع للتنظيم. مزود بوظائف "التحكم عن بُعد الأربعة"، مما يتيح المراقبة عن بُعد والإنذار المبكر للأعطال. عمر خدمة طويل لمبدل الجهد، تردد صيانة منخفض.
6. هيكل قوي، قابلية تكيف واسعة: خزان مغلق بالكامل، مانع للتسرب. الوحدات الخارجية مناسبة للبيئات القاسية. الوحدات الداخلية مدمجة، يمكن تركيبها على الأعمدة أو في غرف المعدات. تركيب مريح.
7. توافق جيد، مناسب للطاقة الجديدة: تنظيم الجهد ثنائي الاتجاه، تثبيت تقلبات الجهد الناتجة عن ربط الطاقة الجديدة بالشبكة، حل "انحراف الجهد بين النهار والليل". متوافق مع الأحمال الحساسة، يلبي متطلبات الشبكة الذكية.
مزايا لدينا
1. قدرة تخصيص قوية: يمكن تخصيص السعة ومعلمات التنظيم ودرجة الحماية حسب الاحتياجات. مناسبة للظروف الخاصة، وتلبية متطلبات التنظيم تحت الحمل في مختلف المجالات.
2. إنتاج موحد ومراقبة جودة صارمة: إنتاج موحد مع مراقبة الجودة طوال العملية وفحوصات متعددة. تأتي كل وحدة مع تقرير اختبار المصنع، مما يضمن أداءً ثابتًا وتشغيلًا مستقرًا.
3. مؤهلات كاملة: تمتلك شهادات CCC و ISO وغيرها. تستخدم مبدلات الجهد عالية الجودة. تلبي متطلبات قبول المشروع، مما يسهل التنفيذ السريع للمشروع.
4. تسليم مستقر ودعم شامل: أوقات تسليم مستقرة، تدعم الطلبات العاجلة. توفر خدمات متكاملة تشمل النقل وإرشادات التركيب والتشغيل. دورة بناء قصيرة، تضمن استمرارية إمداد الطاقة.
5. خدمة ما بعد البيع الكاملة: توفر دعمًا لكامل دورة الحياة. تستجيب الفرق المحلية بسرعة، مما يقلل من مخاطر توقف المعدات، ومناسبة لاحتياجات الصيانة في السيناريوهات الخارجية.
دليل الطلب
يرجى تقديم المعلومات التالية عند الطلب لضمان مطابقة المنتج بدقة:
1. تحديد السعة المقدرة، الجهد، رمز التوصيل، وتحديد نطاق ودقة تنظيم الجهد. تحديد ما إذا كان مناسبًا للطاقة الجديدة أو تنظيم نقطة نهاية المغذي.
2. وصف بيئة التشغيل وأي متطلبات خاصة. تحديد ما إذا كان للتركيب الخارجي على الأعمدة لمطابقة ظروف التشغيل المقابلة.
3. تحديد طريقة التبريد، نوع الزيت العازل، جهد المعاوقة، ومستوى كفاءة الطاقة. تحديد ما إذا كان مطلوبًا تخصيص أداء خاص.
4. إبلاغ طريقة التركيب، ترتيبات خطوط الدخول/الخروج، ومتطلبات التخطيط، وتحديد ما إذا كانت هناك حاجة إلى ملحقات تركيب مطابقة.
