نظرة عامة على المنتج

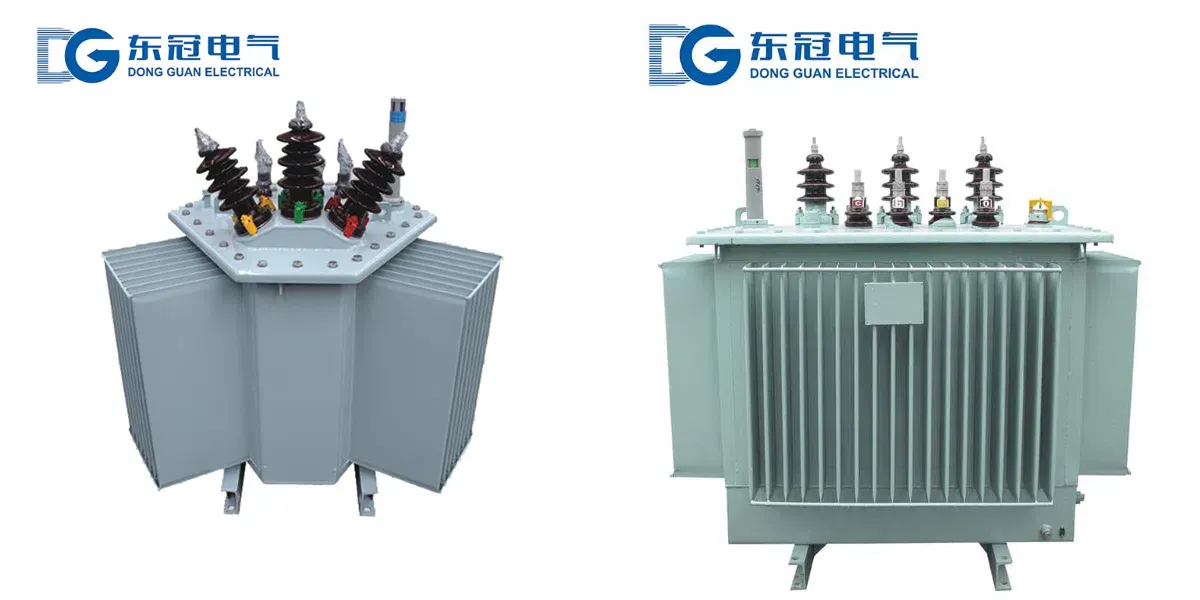

محول التوزيع المغمور بالزيت 33 كيلو فولت هو جهاز توزيع طاقة عالي الجهد أساسي داخلي/خارجي. وهو مناسب لأنظمة نقل وتوزيع الطاقة ثلاثية الطور بتردد 50 هرتز وجهد 33 كيلو فولت. يُستخدم على نطاق واسع في شبكات الكهرباء الرئيسية الحضرية، ومؤسسات التعدين والصناعات الكبرى، والمناطق الصناعية، وقواعد الطاقة الجديدة، ودعم النقل لمسافات طويلة، وغيرها من مواقع توزيع الطاقة عالية الجهد. ويؤدي وظائف تشمل تحويل الجهد، وتوزيع الطاقة، وتثبيت الجهد، ونقل الطاقة. وهو معدات رئيسية لتزويد الطاقة بكفاءة في شبكات التوزيع بجهد 33 كيلو فولت، ومناسب لسيناريوهات تطبيقات الطاقة واسعة النطاق واحتياجات توسيع الشبكات الرئيسية، مع موازنة الاستقرار والكفاءة.
المنتج يعتمد هيكلًا مغلقًا بالكامل (مع خيار غير مغلق). يستخدم القلب صفائح فولاذية سيليكونية مدرفلة على البارد عالية الجودة وعالية النفاذية. تستخدم اللفائف سلك نحاسي معزول عالي القوة خالٍ من الأكسجين (مع خيار سلك ألومنيوم). مزود بنظام تبريد فعال وزيت عازل صديق للبيئة خالٍ من ثنائي الفينيل متعدد الكلور، ويتميز بفقدان منخفض، وضوضاء منخفضة، وقدرة تحميل زائد قوية، وعزل ممتاز، وتشغيل مستقر، وعمر خدمة طويل. يتوافق مع المعايير الوطنية مثل GB 1094 وGB 20052 وGB 1094.11، وقد حصل على شهادات CCC وISO. الجودة موثوقة، ومناسب لمجالات مثل الصناعة والطاقة والطاقة الجديدة التي تتطلب موثوقية عالية جدًا في إمداد الطاقة، ويلبي احتياجات بناء الشبكة الخضراء وترقية التوزيع عالي الجهد. التكنولوجيا ناضجة مع أداء ممتاز من حيث التكلفة.
بيئة التشغيل
1. درجة الحرارة المحيطة: -30℃ إلى +40℃، متوسط 24 ساعة ≤ +35℃؛ يمكن تخصيص تصميم مضاد للتجمد لدرجات الحرارة المنخفضة لضمان سيولة الزيت وتشغيل المعدات، مناسب لتطبيقات التوزيع عالية الجهد في المناطق شديدة البرودة.
2. الارتفاع عن سطح البحر: ≥ 1000 م؛ يمكن تخصيص التكيف مع الارتفاعات العالية حتى 4000 م في ظروف خاصة، مع هيكل عزل محسّن للبيئات عالية الارتفاع، مما يلبي متطلبات العزل وفقًا لـ GB 1094.11، ويتجنب تأثير الارتفاع على أداء العزل.
3. الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%؛ يمكن توفير أجهزة مضادة للتكثيف للبيئات الرطبة لضمان استقرار العزل وتجنب شيخوخة العزل، مناسبة للاستخدام في البيئات الرطبة والرطبة.
4. موقع التركيب: لا يوجد اهتزاز عنيف، غازات تآكلية، غبار قابل للاشتعال أو الانفجار، أو غبار موصل؛ الابتعاد عن التداخل الكهرومغناطيسي القوي، مناسب للبيئات التآكلية من الفئة C3-C5، ويلبي المتطلبات الصارمة للمصانع الصناعية ومحطات الجهد العالي الخارجية.
5. الوحدات الخارجية تتحمل تأثير الأمطار والثلوج والرمال والغبار ورذاذ الملح، ومجهزة بأغلفة واقية من المطر والغبار والتآكل؛ تتطلب الوحدات الداخلية تهوية جيدة وعدم وجود مياه راكدة لتجنب ارتفاع الحرارة، ومناسبة لسيناريوهات التركيب في المختبرات الثابتة وغرف المفاتيح الكهربائية المركزية.
6. ميل التركيب: ≤3° بالنسبة للمستوى الرأسي لضمان استقرار المعدات وتوزيع الزيت بالتساوي، وضمان أداء التبريد والعزل، ومناسب لسيناريوهات التركيب المعقدة، وتجنب الإزاحة أثناء النقل والتشغيل.
المعايير الفنية
العنصر | وحدة | المعلمات |
|---|---|---|
الجهد المقنن | كيلو فولت | 33±5%/0.4 (±2×2.5% قابل للتخصيص) |
التردد المقنن | هرتز | 50 |
السعة المقدرة | كيلو فولت أمبير | 200، 250، 315～10000 (السلسلة الكاملة، السعات الأكبر قابلة للتخصيص) |
عدد الأطوار | --- | ثلاثي الأطوار |
رمز التوصيل | --- | Dyn11 (شائع)، Yyn0 (قابل للتخصيص) |
طريقة التبريد | --- | ONAN (زيت طبيعي هواء طبيعي)، ONAF (زيت طبيعي هواء قسري)، OFAF (زيت قسري هواء قسري - قابل للتخصيص) |
مستوى العزل | كيلو فولت | جهد تحمل التردد الكهربائي 95 كيلو فولت/1 دقيقة؛ جهد تحمل مستحث 185 كيلو فولت (10 ثوانٍ)، متوافق مع GB 1094.11 |
جهد المعاوقة | % | 6.0%, 8.0%, 10.0%, 12.0% (مطابق للسعة، قابل للتخصيص) |
مستوى الضوضاء | ديسيبل | ≤68～82 (النوع منخفض الضوضاء قابل للتخصيص إلى ≤60 ديسيبل، مع هيكل تقليل الضوضاء مُحسَّن) |
درجة الحماية | --- | داخلي IP20؛ خارجي IP33، IP54، IP65 (درجة حماية ضد التآكل WF2 قابلة للتخصيص، مناسبة للرش الملحي) |
زيت العزل | --- | زيت محولات صديق للبيئة رقم 25 (النوع منخفض الحرارة رقم 45، النوع المضاد للشيخوخة قابل للتخصيص، خالٍ من مركبات ثنائي الفينيل متعدد الكلور، متوافق مع GB 1094.11) |
ميزات المنتج
1. كفاءة عالية، فقدان منخفض، توفير استثنائي للطاقة: يستخدم صفائح فولاذية سيليكونية عالية النفاذية موجهة الحبيبات وتصميم وصلات متداخلة متعددة المراحل. يؤدي ترتيب اللفات المحسّن باستخدام موصلات نحاسية خالية من الأكسجين إلى فقدان منخفض وضوضاء منخفضة، مما يلبي معايير كفاءة الطاقة الوطنية من المستوى الأول/الثاني، ويتوافق مع تصميمات سلسلة S22/S13، ومناسب للتشغيل الصناعي المستمر طويل الأمد، مما يساهم في توفير الطاقة وتقليل الانبعاثات، وخفض تكاليف تشغيل الشبكة.
2. عزل ممتاز، آمن وموثوق: هيكل عزل متعدد الطبقات محسّن للجهد العالي 33 كيلوفولت، مقترن بزيت عزل صديق للبيئة خالٍ من ثنائي الفينيل متعدد الكلور وعملية تعبئة الزيت بالتفريغ، مما يوفر قوة عزل عالية وقدرة قوية على تحمل الدوائر القصيرة. يجتاز اختبارات العزل وفقًا للمعيار GB 1094.11، مما يلغي مخاطر تسرب الكهرباء والزيت، ويتوافق مع لوائح السلامة لمعدات الجهد العالي، ويضمن سلامة الأفراد والمعدات.
3. تبديد حراري فعال، قدرة تحمل زائد قوية: يستخدم خزانات مموجة أو مشعات عالية الكفاءة. وضع التبريد القسري بالزيت والهواء قابل للتخصيص. كفاءة عالية في تبديد الحرارة وانخفاض في ارتفاع درجة الحرارة. يسمح بالتشغيل المستقر طويل الأمد عند الحمل المقنن مع قدرة تحمل زائد قصيرة المدى قوية، مناسب لتقلبات الأحمال في شبكات التوزيع بجهد 33 كيلوفولت، ويلبي احتياجات سيناريوهات التطبيقات الكهربائية واسعة النطاق ودعم النقل لمسافات طويلة.
4. هيكل قوي، حماية شاملة: الخزان مصنوع من ألواح فولاذية مدرفلة على البارد عالية الجودة مع إحكام جيد ومقاومة للاهتزاز. يتم تثبيت القلب والملفات بإحكام داخل الخزان، مما يمنع الإزاحة أثناء النقل والتشغيل. تتمتع الوحدات الخارجية بأداء مقاومة للمطر والغبار والتآكل، مناسبة للبيئات المالحة والصناعية المسببة للتآكل. الوحدات الداخلية مدمجة وجميلة المظهر، مناسبة لمختلف السيناريوهات عالية الجهد المعقدة.
5. صيانة مجانية، عمر خدمة طويل: الهيكل المغلق بالكامل يقلل من أكسدة زيت العزل، مما يؤدي إلى انخفاض وتيرة الصيانة. عمر الخدمة ≥ 25 عامًا في ظل ظروف الصيانة العادية. زيت العزل الصديق للبيئة يقلل من التأثير البيئي ويتوافق مع معايير القبول GB 50148، مما يقلل من تكاليف الاستبدال والتشغيل.
6. تركيب سهل، تنوع واسع: يدعم التركيب الداخلي/الخارجي، على الأرض/الأعمدة. يمكن توصيله مباشرة بشبكات التوزيع 33 كيلو فولت مع توافق قوي، مناسب للشبكات الأساسية الحضرية، المصانع الصناعية، قواعد الطاقة الجديدة، وغيرها من السيناريوهات. تركيب وتشغيل مريح، مما يسمح بالنشر السريع.
مزايا لدينا
1. قدرة تخصيص قوية: يمكن تخصيص السعة والجهد ودرجة الحماية وغيرها وفقًا للاحتياجات، ومناسبة للظروف الخاصة مثل الارتفاعات العالية ودرجات الحرارة المنخفضة والتآكل العالي، بالإضافة إلى سيناريوهات الطاقة الجديدة والصناعية وتجديد الشبكات الأساسية، لتلبية احتياجات استهلاك الطاقة الكبير والنقل لمسافات طويلة.
2. إنتاج موحد ومراقبة جودة صارمة: إنتاج موحد مع مراقبة الجودة طوال العملية وفحوصات متعددة، بما في ذلك أداء العزل واختبارات التآكل بالرش الملحي واختبارات جودة الزيت، لضمان أداء منتج ثابت. يتم توفير تقرير اختبار مصنع كامل لكل وحدة، بما يتوافق مع متطلبات القبول GB 50148.
3. المؤهلات الكاملة: تمتلك شهادات CCC وISO وتقارير اختبار النوع، وتفي بمعايير مثل GB 1094.11، وتلبي متطلبات ربط الشبكة وقبول المشاريع الكبيرة دون الحاجة إلى إعداد مواد مؤهلة إضافية.
4. التسليم المستقر والدعم الشامل: أوقات تسليم مستقرة، ودعم الطلبات العاجلة. توفير خدمات النقل الاحترافية، والإرشاد في التركيب في الموقع، وخدمات التشغيل، مما يضمن استمرارية إمداد الطاقة لشبكات التوزيع بجهد 33 كيلوفولت وتسهيل التنفيذ السريع للمشاريع الكبيرة.
5. خدمة ما بعد البيع الكاملة: توفير دعم كامل لدورة الحياة بما في ذلك التدريب الفني، والتفتيش الدوري، ومعالجة الأعطال الطارئة، واختبار الزيت واستبداله. تعمل الفرق المحلية على تحسين كفاءة الاستجابة، مما يضمن تشغيل المعدات بشكل مستقر طوال عمرها الافتراضي.
دليل الطلب
يرجى تقديم المعلومات التالية عند الطلب لضمان مطابقة المنتج بدقة:
1. حدد السعة المقدرة المطلوبة، جهد الدخل (33 كيلو فولت)/جهد الخرج، التردد، ورمز التوصيل لتحديد متطلبات الطاقة الأساسية، مناسب للأحمال الكبيرة ودعم النقل لمسافات طويلة.
2. صف بيئة التشغيل (داخلي/خارجي، الارتفاع، درجة الحرارة، الرطوبة، إلخ) وأي متطلبات خاصة مثل الحماية من التآكل، مقاومة التجمد، أو الحماية من رذاذ الملح، مناسب لمستويات التآكل المختلفة، الارتفاعات العالية، والبيئات شديدة البرودة.
3. حدد طريقة التبريد، نوع الزيت العازل، جهد المعاوقة، ومستوى كفاءة الطاقة لتتناسب مع ظروف التشغيل الفعلية. يمكن اختيار كفاءة الطاقة من المستوى الأول/المستوى الثاني ونمط التبريد القسري بالزيت والهواء حسب الحاجة.
4. توفير طريقة التركيب، وطريقة دخول/خروج الكابلات، ومتطلبات تخطيط غرفة المفاتيح الكهربائية لتحسين خطة التركيب، مناسبة لمشاريع تجديد الشبكات ومشاريع البناء الجديدة واسعة النطاق.
5. تحديد أي متطلبات وظيفية خاصة مثل مغيرات الجهد، وأجهزة قياس درجة الحرارة، والمراقبة الذكية، وما إلى ذلك، لتلبية احتياجات الاستخدام الفردية ومتطلبات بناء الشبكات الذكية.
