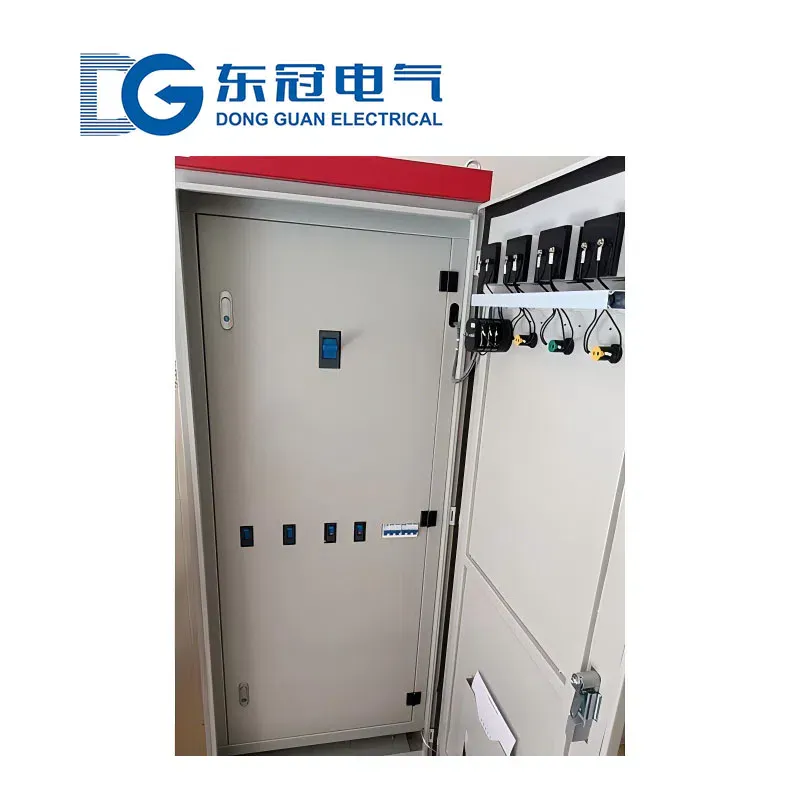

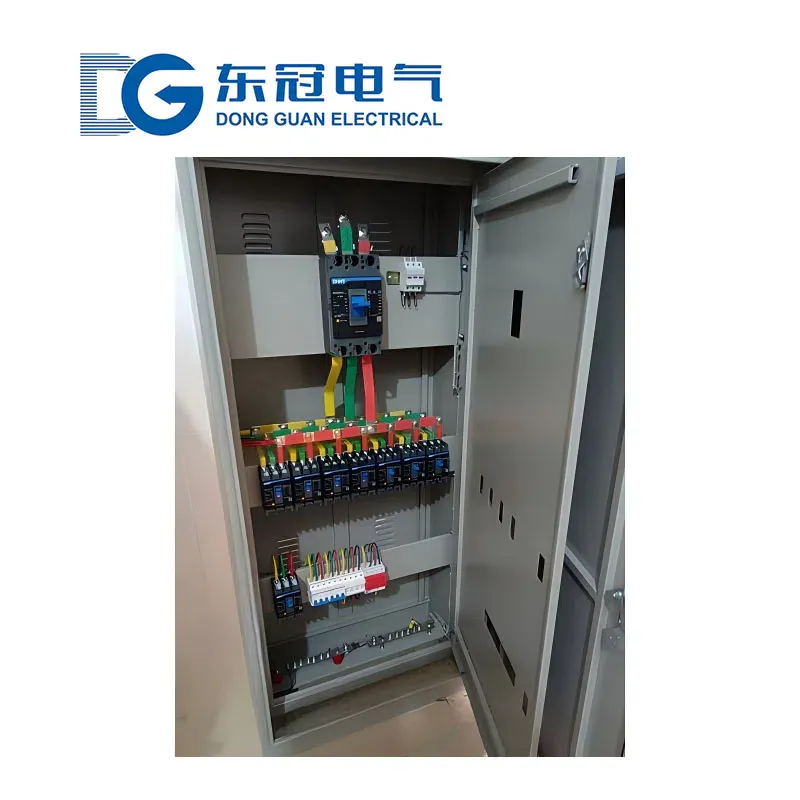

نظرة عامة على المنتج
خزانة توزيع الطاقة XL21 هي مجموعة كاملة شائعة من معدات توزيع الطاقة ذات الجهد المنخفض المستخدمة في الصناعة والبناء. وهي مناسبة لأنظمة توزيع الطاقة بتردد 50 هرتز وجهد 220/380 فولت تيار متردد، وتُستخدم بشكل أساسي لتوزيع الطاقة والتحكم في الأحمال وحماية دوائر إمداد الطاقة للورش الصناعية والمعدات الكهربائية الميكانيكية وأنظمة الإضاءة. تدمج وظائف التفرع الدائري والحماية من الحمل الزائد وقصر الدائرة والتسرب، مما ينظم تخطيط التوزيع بفعالية ويحسن استقرار إمداد الطاقة للمعدات. وهي جهاز توزيع طاقة رئيسي للمؤسسات الصناعية والتعدينية ومشاريع البناء وتجديد المصانع والمشاريع البلدية المساندة.
يتميز المنتج بلوحة فولاذية سميكة للخزانة مصبوبة بقطعة واحدة، مما يوفر هيكلًا إجماليًا ثابتًا ومساحة واسعة للأسلاك. يلتزم المنتج بصرامة بالمعايير الكهربائية الوطنية للوحات الجهد المنخفض الكاملة، ويقدم مزايا مثل القدرة العالية على حمل التيار، والحماية القوية، وسهولة التوسع، والبساطة في الصيانة. وهو مناسب لسيناريوهات الأحمال الصناعية عالية الطاقة الداخلية، ويُستخدم على نطاق واسع في أنظمة توزيع الطاقة في الإنتاج الصناعي والمباني المختلفة.
بيئة التشغيل
1. درجة الحرارة المحيطة: من -20 درجة مئوية إلى +45 درجة مئوية، مناسبة للظروف الداخلية العادية، مقاومة لتغيرات درجات الحرارة الموسمية الطبيعية.
2. الارتفاع: ≤1000 متر؛ يمكن تخصيص تكوينات عزل معززة للمناطق المرتفعة لتلبية متطلبات تشغيل العزل في الهضاب.
3. الرطوبة النسبية: ≤95% (عند 25 درجة مئوية)؛ الخزانة مقاومة للرطوبة والتكثف، مما يمنع بشكل فعال حدوث دوائر قصيرة وتلف وتقادم المكونات الداخلية بسبب الرطوبة.
4. موقع التركيب: سيناريوهات داخلية مثل الورش الصناعية، غرف التوزيع، غرف المعدات، الأقبية في المباني، إلخ؛ خالية من الغازات المسببة للتآكل القوية والغبار القابل للانفجار؛ جيدة التهوية وجافة.
5. مستوى الحماية: IP30، يوفر حماية ضد الغبار ودخول الأجسام الغريبة، مما يضمن بشكل فعال التشغيل الآمن للمكونات الكهربائية الداخلية الكاملة.
متطلبات التركيب: تركيب ثابت على الأرض؛ يجب أن تكون الخزانة مستوية ومؤرضة بإحكام؛ احتفظ بمساحة كافية للتبريد والوصول للصيانة.
المعايير الفنية
العنصر | وحدة | المعلمة |
|---|---|---|
الجهد المقنن | فولت | 220/380، مناسب لأنظمة توزيع الطاقة الصناعية ذات التردد المنخفض |
التردد المقنن | هرتز | 50 |
تيار التشغيل المقنن | A | ≤630، مناسب لتوزيع الأحمال عالية الطاقة |
مادة الخزانة | --- | صفائح فولاذية مدرفلة على البارد عالية الجودة، طلاء كهروستاتيكي لمقاومة التآكل والصدأ |
مقاومة العزل | ميجا أوم | ≥10، أداء عزل ممتاز، يزيل مخاطر التسرب |
طريقة دخول/خروج الكابلات | --- | دخول علوي/خروج سفلي، دخول سفلي/خروج علوي؛ قابل للتعديل حسب الطلب |
عمر الخدمة | سنوات | خزانة قوية مقاومة للشيخوخة، تشغيل مستقر لمدة ≥15 عامًا |
مستوى الحماية | --- | IP30، حماية من الغبار والأجسام الغريبة، مناسبة للظروف الصناعية الداخلية |
ميزات المنتج
1. خزانة متينة وقوية: لوح فولاذي سميك مشكل بقطعة واحدة، صلابة عالية، لا يتشوه بسهولة؛ السطح معالج بطلاء إلكتروستاتيكي، مقاوم للصدأ، مضاد للتآكل، مقاوم للتآكل والصدمات.
2. قدرة عالية على تحمل التيار: مصممة خصيصًا للأحمال الكهربائية الصناعية؛ القضيب الناقل يتمتع بقدرة قوية على تحمل التيار، مناسب لتوزيع الطاقة للأجهزة عالية الطاقة، يوفر إمدادًا ثابتًا بالطاقة دون ارتفاع في الحرارة.
3. وظائف حماية شاملة: يمكن تجهيزها بقواطع الدائرة، الملامسات، المرحلات الحرارية، ومكونات أخرى لتحقيق حماية شاملة ضد الدوائر القصيرة، الأحمال الزائدة، فقدان الطور، والتسرب.
4. توصيل وتمديد مرن: المساحة الداخلية واسعة مع تخطيط منظم، طرق مرنة لدخول وخروج الكابلات، ومواقع تركيب محجوزة كافية، مما يجعل التوسع والتعديل لاحقًا مريحًا.
5. حماية أمان موثوقة: أداء عزل ممتاز للخزانة؛ باب الخزانة مزود بتصميم قفل أمان، مما يمنع بشكل فعال التشغيل الخاطئ ويضمن سلامة المعدات والأفراد.
6. تنوع قوي: حجم وهيكل موحدان، مناسبان للغالبية العظمى من ورش العمل الصناعية وسيناريوهات توزيع الطاقة في المباني، مع قدرة عالية على التكيف مع المشاريع.
مزايا لدينا
1. تركز على إنتاج معدات توزيع الطاقة ذات الجهد المنخفض، متخصصة في التصنيع الموحد لخزانات الطاقة XL21، والتكيف بدقة مع ظروف توزيع الطاقة الصناعية عالية القدرة.
2. ألواح الخزانة السميكة مع صنعة دقيقة؛ تخضع لعمليات متعددة من إزالة الصدأ، والرش، واختبار تحمل الجهد العازل؛ جودة قوية، لا تشوه أو صدأ أثناء التشغيل الطويل.
3. تتوافق مع المعايير الوطنية لمعدات الجهد المنخفض الكاملة مع مؤهلات كاملة وعمليات موحدة، وتفي تمامًا بمعايير القبول لمختلف المشاريع الصناعية والإنشائية.
4. دعم للأبعاد غير القياسية، وتكوين المكونات، وتخصيص طرق دخول/خروج الكابلات؛ يمكن توفير الأسلاك الكاملة حسب الحاجة، والتكيف مع متطلبات المشاريع الشخصية المختلفة.
5. تقديم إرشادات فنية كاملة، واستشارات التركيب والتشغيل، وخدمة ما بعد البيع الشاملة؛ الاستجابة السريعة لاحتياجات التشغيل والصيانة، وضمان التشغيل المستقر لنظام توزيع الطاقة.
دليل الطلب
يرجى تقديم المعلومات التالية عند الطلب لضمان المطابقة الدقيقة لمتطلبات ظروف التشغيل:
1. حدد جهد النظام، تيار التشغيل المقنن، تكوين الدائرة المطلوبة، ومواصفات المكونات.
2. تأكد من طريقة دخول/خروج الكابلات وأبعاد الخزانة؛ حدد ما إذا كانت هناك حاجة إلى تخصيص غير قياسي أو معالجة مضادة للتآكل السميكة.
3. صف ظروف التشغيل ونوع الحمل؛ قم بالمطابقة مع خطة توزيع كاملة حسب الحاجة.
4. تأكد من الحاجة إلى الأسلاك الكاملة، وإرشادات التركيب في الموقع، وخدمات الدعم بعد البيع.
