نظرة عامة على المنتج
لوحة تزويد الطاقة المستمرة بجهد 110 فولت تيار مستمر هي وحدة تزويد طاقة مستمرة أساسية مصممة خصيصًا لأنظمة الطاقة، والأتمتة الصناعية، والنقل بالسكك الحديدية، وغيرها من المجالات. وهي مناسبة لترددات التيار المتردد 50/60 هرتز، ودخل جهد التيار المتردد 380 فولت (ثلاثي الأطوار) / 220 فولت (أحادي الطور)، وتوفر خرجًا ثابتًا بجهد 110 فولت تيار مستمر. وظيفتها الرئيسية هي تحويل الطاقة المتناوبة بكفاءة إلى طاقة مستمرة، لتوفير تزويد طاقة مستمرة وعالية الدقة لأحمال دقيقة مثل أجهزة الحماية التتابعية، وآليات تشغيل القواطع الكهربائية، وأنظمة التحكم PLC، ومعدات الإشارات. وباعتبارها "قلب الطاقة" للمعدات الحيوية، تُستخدم على نطاق واسع في المحطات الفرعية حتى 35 كيلو فولت، ومحطات الطاقة، ومراكز البيانات، وأبراج الاتصالات، وأنظمة التحكم DCS في البتروكيماويات، ومراكز الإشارات في النقل بالسكك الحديدية، وغرف التوزيع الصناعية. وتضمن التشغيل المستقر للمعدات الأساسية تحت تقلبات الشبكة وانقطاعات الطاقة المفاجئة، مما يمنع حدوث أعطال في المعدات، أو فقدان البيانات، أو توقف الإنتاج الناجم عن انقطاع الإمداد الكهربائي.
يتبنى هذا المنتج تقنية التحكم الرقمي الكامل وهندسة التبديل عالية التردد الناعمة، حيث يدمج وحدة الشحن، وحزمة البطاريات، وحدة المراقبة، ووحدة التوزيع. يعمل على تحسين كفاءة تحويل الطاقة واستقرار الإخراج، مما يسمح بتكوين مرن لعدد وحدات الشحن وسعة البطاريات. يتميز بإدارة شحن ذكية، ومراقبة عن بُعد، وتشخيص ذاتي للأعطال، مما يعالج بشكل فعال نقاط الألم مثل عدم استقرار الجهد المستمر، وعدم كفاية وقت الاحتياطي، وصعوبة الصيانة. يحقق تحكمًا دقيقًا، وكفاءة عالية، وتوفيرًا للطاقة، وسلامة، وموثوقية في إمداد الطاقة المستمرة مع التكيف مع أحمال مختلفة. تتيح قدرة التوسع المتوازي تلبية متطلبات السيناريوهات عالية الأحمال.
يتوافق المنتج بشكل صارم مع المعايير الوطنية والصناعية مثل DL/T 5044-2014 "الكود الفني لتصميم نظام الطاقة المستمرة للهندسة الكهربائية" وGB/T 19826-2014 "معدات إمداد الطاقة المستمرة للطاقة الكهربائية"، وقد حصل على شهادات CCC وISO9001. يستخدم مكونات من علامات تجارية محلية من الدرجة الأولى، مع وحدة الشحن الأساسية التي تعتمد أجهزة طاقة من الجيل الثالث من كربيد السيليكون (SiC) أو نيتريد الغاليوم (GaN). تخضع عملية الإنتاج بأكملها لفحص جودة شامل. يمكن أن يصل مستوى الحماية إلى IP30 أو أعلى، مما يوفر مقاومة ممتازة للغبار والأجسام الغريبة. مناسب لبيئات التركيب الداخلية مثل غرف المعدات وغرف التوزيع، مما يضمن خدمة مستقرة طويلة الأمد ويلبي المتطلبات الصارمة لمختلف المعدات الأساسية لإمداد الطاقة المستمرة بجهد 110 فولت تيار مستمر.
بيئة التشغيل
1. درجة الحرارة المحيطة: من -20 درجة مئوية إلى +50 درجة مئوية، متوسط درجة الحرارة خلال 24 ساعة ≤ +35 درجة مئوية. مناسبة لمعظم غرف المعدات الصناعية والمحطات الفرعية. قابلة للتخصيص لظروف خاصة من -30 درجة مئوية إلى 60 درجة مئوية لتلبية الفروق الحرارية الإقليمية المختلفة، مما يضمن التشغيل المستقر في درجات الحرارة المنخفضة.
2. الارتفاع: ≤ 2000 متر (قياسي). تحسين مخصص متاح للمناطق المرتفعة لتلبية احتياجات المحطات الفرعية الجبلية العالية ومحطات الاتصالات الأساسية وغيرها.
3. الرطوبة النسبية: ≤90%. تصميم مضاد للتكيف مع البيئات الرطبة وموسم الأمطار والبيئات الساحلية عالية الرطوبة، مما يمنع تلف الرطوبة للمكونات الداخلية وقصر الدوائر الكهربائية، ويضمن التشغيل المستقر.
4. درجة التلوث: المستوى 2. مقاومة للغبار والتلوث بالأجسام الغريبة في غرف المعدات. مناسبة لبيئات التركيب النظيفة الداخلية. تصميمات مقاومة للغبار ومضادة للتآكل قابلة للتخصيص لسيناريوهات التلوث الصناعي الخاصة.
5. زاوية التركيب: ≤5°. يمكن تركيبه بثبات على الأرض أو الحوامل، متكيفًا مع تخطيطات التركيب القياسية في غرف المعدات وغرف التوزيع.
6. البيئة: تركيب داخلي، لا توجد غازات تآكلية، ولا غبار موصل، ولا مخاطر قابلة للاشتعال أو الانفجار. مقاوم للاهتزازات الخفيفة. ضوضاء الوحدة الكلية < 55 ديسيبل، تشغيل هادئ دون التأثير على البيئة المحيطة بغرف الحراسة وغرف المعدات. مناسب للسيناريوهات غير المراقبة.
المعايير الفنية
المعلمة | وحدة | قيمة |
|---|---|---|
جهد الدخل | فولت | تيار متردد 380 (ثلاثي الأطوار) / 220 (أحادي الطور)، جهد دخل واسع النطاق 85–340 فولت تيار متردد |
جهد الخرج | فولت | تيار مستمر 110 (نطاق قابل للتعديل 90–130 فولت) |
التردد المقنن | هرتز | 50/60 |
تيار الخرج المقنن | A | 10، 20، 30، 50، 100 (قابل للتخصيص، يدعم التوسع المتوازي حتى 80 أمبير كمعيار) |
مستوى الحماية | --- | IP30/IP40 (مقاوم للغبار داخليًا / مقاوم معزز للغبار)، IP54 قابل للتخصيص |
كفاءة التحويل | --- | ≥95.2% (عند الحمل الكامل، كفاءة عالية وتوفير للطاقة) |
دقة تنظيم الجهد | --- | ≤±0.3%، عامل التموج ≤0.12% |
سعة البطارية | أمبير-ساعة | 38، 65، 100، 200 (قابل للتخصيص، إمداد طاقة مستمر لمدة 8–10 ساعات عند 25 درجة مئوية) |
الأبعاد (العرض × العمق × الارتفاع) | مم | 800×600×2200، 1000×600×2200، 1200×600×2200 (قابل للتخصيص) |
طريقة التركيب | --- | قائم على الأرض (متوافق مع حامل 19 بوصة القياسي) |
المعايير المطبقة | --- | DL/T 5044-2014، GB/T 19826-2014، GB 7251 |
ميزات المنتج
1. تحويل طاقة عالي الكفاءة، توفير الطاقة
تستخدم وحدة الشحن الأساسية أجهزة طاقة من الجيل الثالث من كربيد السيليكون/نتريد الغاليوم وتقنية التبديل الناعم عالي التردد، مما يحقق كفاءة تحويل تصل إلى 95.2% عند الحمل الكامل، مما يوفر أكثر من 7% من الطاقة مقارنة بالوحدات التقليدية. توفر الوحدة الواحدة أكثر من 3600 كيلوواط ساعة سنويًا، مما يساعد المؤسسات على تحقيق التحول الأخضر ومنخفض الكربون. يتكيف تصميم الجهد الواسع (تيار متردد 85–340 فولت) مع تقلبات الشبكة وظروف الجهد غير المستقرة في المناطق النائية، مما يمنع توقف المعدات بسبب الجهد الدخل غير الطبيعي ويضمن استمرارية إمداد الطاقة.
2. إخراج عالي الدقة، مناسب للأحمال الدقيقة
دقة جهد الخرج ≤ ±0.3%، معامل التموج ≤ 0.12%، مما يوفر طاقة تيار مستمر نظيفة ومستقرة لتلبية متطلبات جودة الطاقة الصارمة للمعدات الدقيقة مثل أجهزة حماية التتابع، وحدات التحكم المنطقية القابلة للبرمجة، وأجهزة الاستشعار، مما يمنع التشغيل الخاطئ للمعدات، فقدان البيانات، أو التلف الناتج عن عدم استقرار الجهد. جهد الخرج قابل للتعديل المستمر من 90 إلى 130 فولت، متوافق مع بطاريات من ماركات مختلفة، ويتكيف بمرونة مع سيناريوهات التطبيق المختلفة.
3. إدارة الشحن الذكية، تطيل عمر البطارية
يتميز بإدارة شحن ذكية ثلاثية المراحل (تيار ثابت، جهد ثابت، شحن واقٍ)، مع التبديل التلقائي بين أوضاع الشحن بناءً على حالة البطارية. بالإضافة إلى خوارزمية تعويض درجة حرارة البطارية (-4mV/℃·2V)، يمنع الشحن الزائد أو الشحن الناقص الذي قد يسبب انتفاخ البطارية أو تدهور سعتها، مما يطيل عمر خدمة البطارية لأكثر من 5 سنوات. يدعم التشغيل المتوازي لوحدات الشحن المتعددة مع توزيع تلقائي للتيار (خطأ توزيع التيار ≤ ±3%)، مما يمنع التحميل الزائد على وحدة واحدة ويحسن موثوقية النظام.
4. حماية متعددة، آمنة وموثوقة
آلية حماية خماسية المستويات مدمجة "الوقاية-المراقبة-الحماية-الاسترداد-التشخيص" تضمن سلامة شاملة للنظام: جانب الإدخال مزود بحماية من الجهد الزائد، الجهد المنخفض، فقدان الطور، كتم التيار المفاجئ، والحماية من الصواعق (تيار نبضي 8/20μs 10kA). جانب الإخراج مزود بقفل الجهد الزائد، إنذار الجهد المنخفض، تحديد التيار الزائد، تقصير الدائرة الكهربائية، وحماية عكس قطبية البطارية. تستخدم الحماية الحرارية مستشعرات درجة حرارة NTC ومراوح ذكية يتم التحكم فيها بالحرارة. يبدأ التبريد القوي عند ≥85 درجة مئوية، ويتم تشغيل مخفض عند ≥95 درجة مئوية لمنع الانفلات الحراري. يتم عزل عطل الوحدة الواحدة تلقائيًا دون التأثير على الوحدات الأخرى، مع دعم التكرار N+1.
5. مراقبة ذكية، صيانة مريحة
وحدة مراقبة ذكية متكاملة مع واجهة ناقل RS485/CAN قياسية تدعم بروتوكولات Modbus RTU/TCP للاتصال السلس بأنظمة مراقبة الطاقة، مما يتيح وظائف "التحكم عن بُعد الأربعة" (القياس عن بُعد، الإشارة عن بُعد، الضبط عن بُعد، التحكم عن بُعد). عرض عن بُعد لمعلمات التشغيل مثل الجهد والتيار ودرجة الحرارة، وضبط المعلمات، والإنذارات عن الأعطال. مزود بلوحة عرض عالية الدقة لعرض حالة الجهاز ورموز الأعطال بشكل بديهي، مما يساعد موظفي الصيانة على تحديد المشكلات بسرعة. يدعم وظيفة التبديل السريع (Hot-Swap)، مما يسمح باستبدال الوحدات المعطلة دون انقطاع التيار الكهربائي، مما يقلل من وقت توقف النظام.
6. تصميم معياري، سهل التوسيع

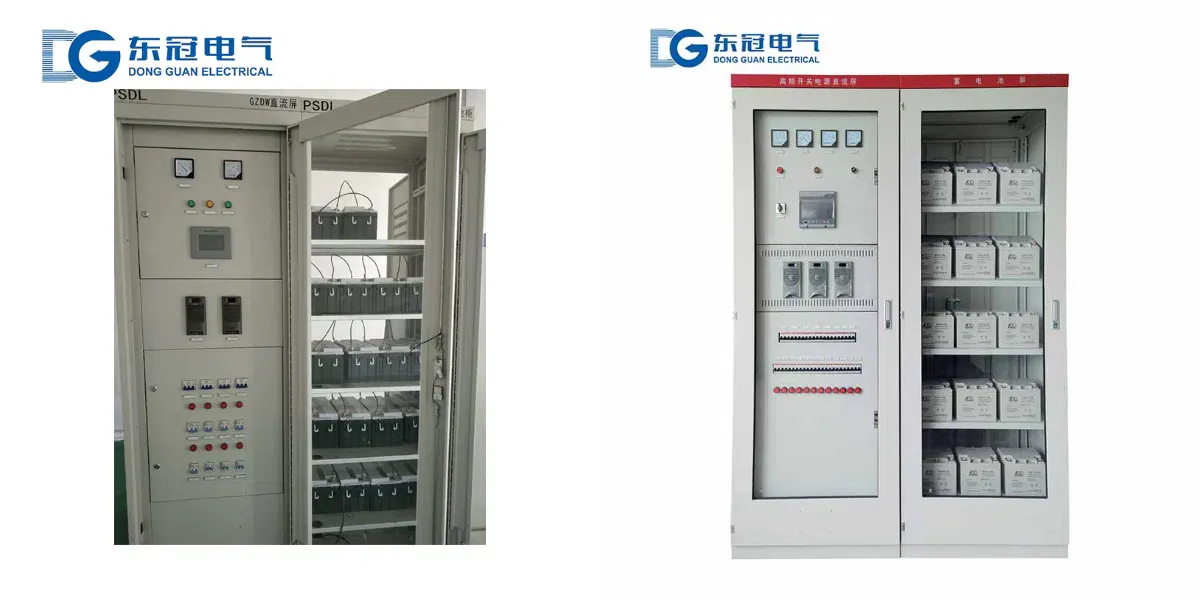

تصميم معياري مع وحدات شحن، وحدة مراقبة، وحدة توزيع، وبنك بطاريات في مناطق منفصلة، مما يضمن توصيلات أنيقة وسهولة الصيانة والتوسع. يمكن تكوين عدد وحدات الشحن وسعة البطارية بمرونة بناءً على متطلبات الحمل. يدعم التوسع المتوازي حتى 80 أمبير (كمعيار قياسي) لتلبية نمو الأحمال المستقبلية دون الحاجة إلى إعادة البناء. تصميم قياسي مثبت على حامل 19 بوصة يسمح بتركيب سهل في خزانات التوزيع القياسية، مما يوفر مساحة غرفة المعدات، ومناسب بشكل خاص لمشاريع التعديل ذات المساحة المحدودة.
7. مواد عالية الجودة، متينة وطويلة الأمد
الغلاف مصنوع من الفولاذ المدلفن على البارد عالي الجودة، ومعالج بالفوسفات ومطلي بالرش الكهروستاتيكي، مما يوفر مقاومة للتآكل، ومنع الصدأ، ومقاومة التآكل، وقوة ميكانيكية عالية لتحمل الاهتزازات الخفيفة وتأثيرات الأجسام الغريبة داخل غرف المعدات. المكونات الداخلية من علامات تجارية من الدرجة الأولى مثل CHINT وDelixi، مما يوفر أداءً مستقرًا ومعدلات فشل منخفضة. مستويات الحماية تصل إلى IP40 تمنع بشكل فعال دخول الغبار والأجسام الغريبة، ومناسبة للتشغيل طويل الأمد في غرف المعدات. عمر الخدمة الكامل للوحدة يتجاوز 15 عامًا، مما يقلل من تكاليف استبدال المعدات وصيانتها.
القيم الأساسية
1. يوفر مصدر طاقة تيار مستمر بجهد 110 فولت عالي الدقة وغير منقطع لضمان التشغيل المستقر للأحمال الحرجة مثل أجهزة الحماية التتابعية، وأجهزة التحكم المنطقي القابلة للبرمجة، ومعدات الإشارات، مما يمنع أعطال المعدات، أو فقدان البيانات، أو توقف الإنتاج الناتج عن انقطاع التيار الكهربائي، ويقلل من الخسائر الاقتصادية.
2. تحويل الطاقة عالي الكفاءة وتصميم توفير الطاقة الذكي يقللان بشكل كبير من استهلاك الطاقة، مما يساعد المؤسسات على تحقيق التحول الأخضر منخفض الكربون وتقليل تكاليف التشغيل طويلة الأجل.
3. إدارة الشحن الذكية وآليات الحماية المتعددة تطيل عمر البطارية، وتحسن موثوقية النظام، وتقلل من معدل أعطال المعدات وتكاليف الصيانة.
4. التصميم المعياري القابل للتوسع يتكيف بمرونة مع أحمال مختلفة، ويسهل التوسع المستقبلي دون الحاجة إلى تعديل النظام بالكامل، مما يقلل من الاستثمار الأولي وتكاليف الترقية المستقبلية.
5.تصميم المراقبة عن بُعد الذكي والصيانة المريحة يتيح التشغيل دون مراقبة والصيانة الوقائية، مما يقلل من تكاليف الفحص اليدوي، ويحسن كفاءة الصيانة، ويتيح استجابة سريعة للأعطال.
6.يتوافق مع المعايير الصناعية الوطنية والتصميم المتوافق، مما يسهل اجتياز قبول المشروع. مناسب لمشاريع الهندسة الكهربائية المختلفة ومشاريع الأتمتة الصناعية، ويدعم التحول الرقمي للشبكة الذكية والصناعة.
مزايا لدينا
1. اختيار سريع وعرض أسعار. الإلمام بسيناريوهات إمداد الطاقة بالتيار المستمر 110 فولت. تقديم حلول لوحات إمداد طاقة تيار مستمر 110 فولت مخصصة بناءً على حجم الحمل للمستخدم، ومتطلبات وقت الاحتياطي، وبيئة التركيب، مع مطابقة دقيقة لاحتياجات السيناريوهات المختلفة مثل المحطات الفرعية ومراكز البيانات.
2. إنتاج موحد. تستخدم وحدات الشحن الأساسية أجهزة طاقة من الجيل الثالث (SiC/GaN) ومكونات من العلامات التجارية الرائدة من الدرجة الأولى. عمليات إنتاج متقدمة وفحص جودة شامل. أسرع تسليم خلال 20 يوم عمل، مما يضمن جداول المشاريع.
3. دعم فني كامل: إرشادات التركيب، توصيل الأسلاك والتشغيل، تدريب التشغيل والصيانة، وصيانة ما بعد البيع السريعة. آلية استجابة طارئة على مدار 24 ساعة. وصول قطع الغيار على مستوى البلاد خلال 48 ساعة. تغطية شبكة خدمات محلية، حل سريع لمشاكل تشغيل وتركيب المعدات.
اجتاز شهادة CCC وISO9001 وغيرها من الشهادات الموثوقة، متوافق مع المعايير الوطنية مثل DL/T 5044-2014. جودة المنتج مضمونة مع تشغيل مستقر وموثوق. تم تطبيقه بنجاح في العديد من محطات التحويل ومراكز البيانات ومشاريع النقل بالسكك الحديدية.
يمكن تخصيص تيار الخرج وسعة البطارية ووظائف المراقبة وأبعاد الخزانة حسب الحاجة، مما يوفر قدرة تكيف أقوى لتلبية متطلبات إمداد الطاقة بجهد 110 فولت تيار مستمر المتنوعة، مع تحقيق التوازن بين التطبيق العملي والاقتصاد.
إرشادات الطلب
يرجى تقديم المعلومات التالية عند الطلب:
1. سيناريو التطبيق (محطة فرعية / مركز بيانات / أتمتة صناعية، إلخ)، جهد الدخل (ثلاثي الأطوار 380 فولت / أحادي الطور 220 فولت)، ومتطلبات تيار الخرج المقنن.
2. سعة البطارية، متطلبات وقت الاحتياطي، عدد وحدات الشحن المطلوبة، وما إذا كان التوسع المتوازي مطلوبًا.
3. طريقة التركيب، مستوى الحماية، متطلبات حجم الخزانة، وما إذا كان التوافق مع حامل 19 بوصة القياسي مطلوبًا.
4. متطلبات وظائف المراقبة (الاتصال عن بُعد، إنذار الأعطال، وظائف "التحكم عن بُعد الأربعة"، إلخ) ومتطلبات الحماية الخاصة.
5. بيئة الاستخدام (درجة حرارة منخفضة / رطوبة عالية / ارتفاع عالٍ، إلخ)، ضبط جهد الخرج، النسخ الاحتياطي الزائد، ومتطلبات التخصيص الأخرى.
