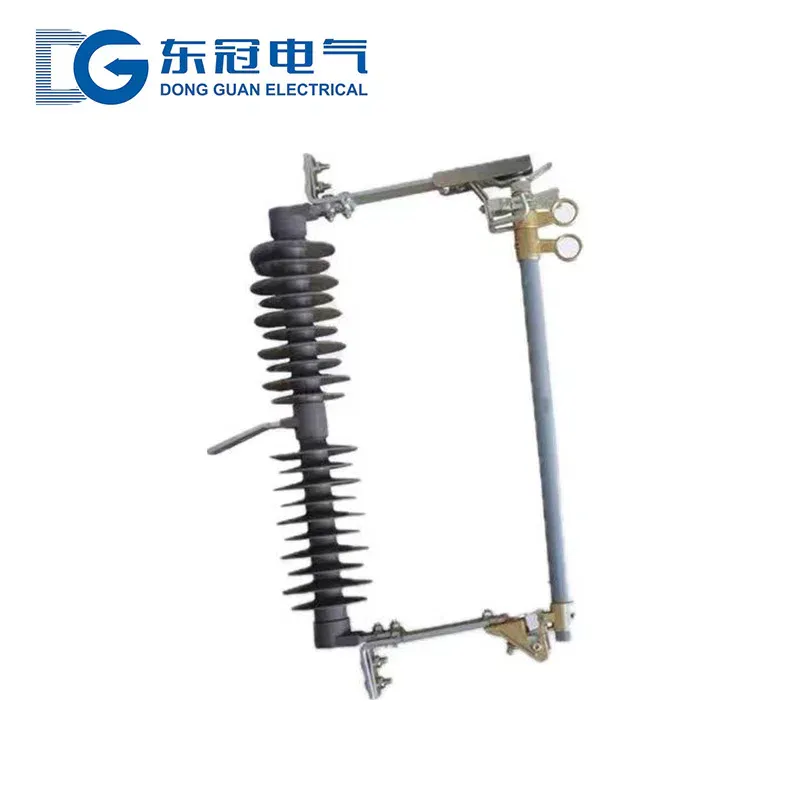

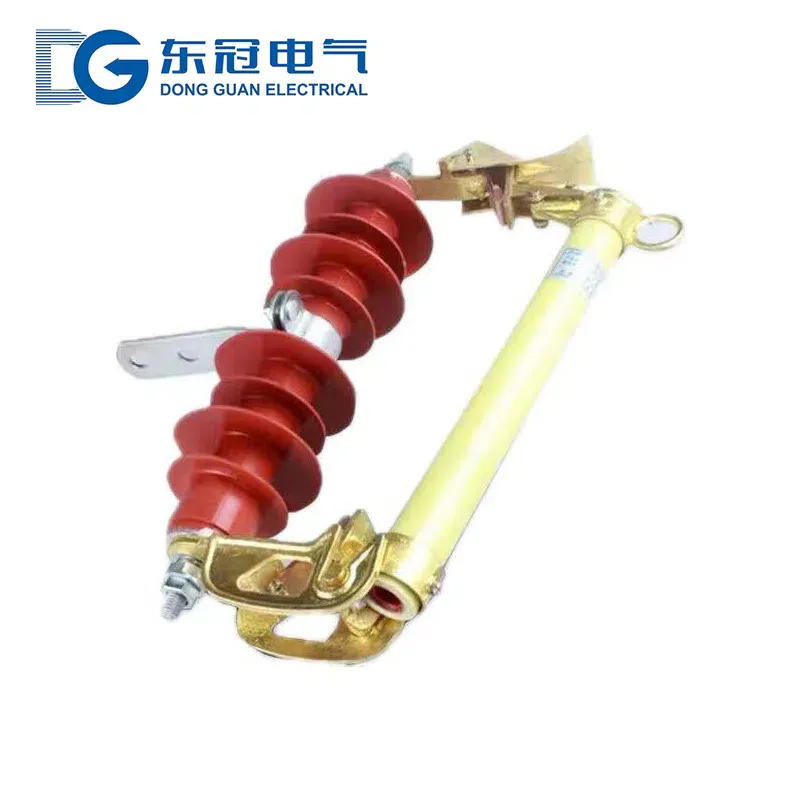

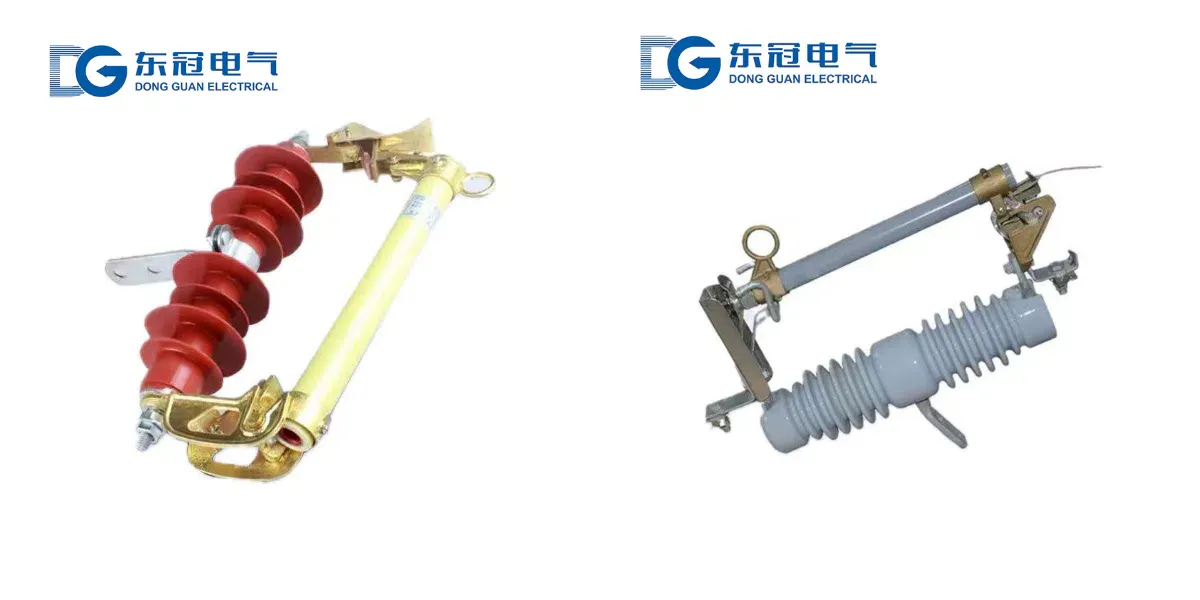

نظرة عامة على المنتج
مفاتيح الفصل بالصمامات هي جهاز حماية أساسي لأنظمة التوزيع عالية الجهد. وهي مناسبة لخطوط التوزيع الخارجية ثلاثية الطور بتردد 50 هرتز والتي تتراوح من 6 كيلو فولت إلى 35 كيلو فولت. تتكون من عازل خزفي، أنبوب الصمامات، نقاط التلامس، وآلية التشغيل، وتتمثل وظائفها الرئيسية في الحماية من الدوائر القصيرة، والحماية من الأحمال الزائدة، وعزل الطاقة. تُستخدم على نطاق واسع في المحطات الفرعية، خطوط التوزيع، المحولات، والمعدات عالية الجهد الأمامية.
المنتج من النوع الخارجي بشكل أساسي، مصنوع من عوازل خزفية عالية الجودة وعناصر صمامات مقاومة للقوس الكهربائي. يتوافق مع معايير مثل GB/T 15166.3-2017 ويحمل شهادة CCC. تشمل الميزات أداءً ممتازًا في إطفاء القوس الكهربائي وتشغيلًا مريحًا. يمكن تخصيص التصنيفات ومستويات الحماية لتناسب مختلف التطبيقات عالية الجهد الخارجية.
ظروف التشغيل
1. درجة الحرارة المحيطة: من -40 درجة مئوية إلى +45 درجة مئوية (متوسط 24 ساعة ≤ +45 درجة مئوية)؛ مقاومة ممتازة لدرجات الحرارة العالية والمنخفضة.
2. الارتفاع: ≤ 1000 متر (قابل للتخصيص حتى 3000 متر مع تحسين أداء العزل).
3. الرطوبة النسبية: ≤ 95% عند +25 درجة مئوية؛ تصميم محكم ضد التلوث مناسب للبيئات الرطبة والضبابية.
4. موقع التركيب: مناطق خارجية مفتوحة، خالية من الاهتزازات الشديدة والغازات المسببة للتآكل، بعيدة عن المواد القابلة للاشتعال والانفجار.
5. درجة الحماية: من IP54 إلى IP65 – مقاومة للمطر والثلج والغبار؛ درجة التلوث ≤ الفئة الرابعة (نوع مقاوم للتلوث قابل للتخصيص).
6. متطلبات التركيب: مثبت عمودياً على حامل؛ مسافة ≥ 30 سم؛ توصيلات آمنة وتأريض موثوق؛ مساحة كافية للتشغيل.
المعايير الفنية
المعلمة | وحدة | قيمة |
|---|---|---|
الجهد المقنن | كيلو فولت | 6، 10، 35 (قياسي)، قابل للتخصيص لخطوط الجهد العالي الخارجية |
التردد المقنن | هرتز | 50 |
التيار المقنن | A | 10، 20، 30، 50، 100 (السلسلة الكاملة، قابلة للتخصيص) |
تيار القطع المقنن | كيلو أمبير | 5، 10، 12.5 (قياسي)؛ أداء موثوق لإطفاء القوس |
خصائص المصهر | — | متوافق مع GB/T 15166.3؛ انفجار سريع، استجابة حماية سريعة |
مستوى العزل | كيلو فولت | تحمل الصواعق ≥ 95 كيلو فولت؛ تحمل تردد الطاقة ≥ 42 كيلو فولت |
نوع الهيكل | — | نوع الخفض الخارجي، التشغيل اليدوي، السقوط التلقائي بعد الانصهار |
طريقة التشغيل | — | التشغيل اليدوي بقضيب تشغيل مخصص؛ سهل الاستخدام |
ميزات المنتج
1. حماية الجهد العالي واستجابة سريعة: مناسبة لخطوط 6 كيلو فولت – 35 كيلو فولت؛ إطفاء سريع للقوس أثناء الدوائر القصيرة أو الأحمال الزائدة لحماية المعدات.
2. إطفاء ممتاز للقوس وآمن وموثوق: مصهر عالي الجودة مقاوم للقوس وعازل خزفي لإطفاء قوس فائق؛ لا خطر من الانفجار أو التسرب.
3. تشغيل سهل وصيانة بسيطة: تشغيل يدوي مع فصل تلقائي بعد الانصهار؛ يمكن استبدال عناصر المصهر بشكل فردي؛ تكلفة صيانة منخفضة.
4. مقاومة بيئية قوية وقابلية تكيف واسعة: حماية خارجية عالية؛ مقاومة لدرجات الحرارة القصوى والتلوث والرطوبة؛ مناسبة للظروف الخارجية القاسية.
5. هيكل قوي وعمر خدمة طويل: مواد خزفية ومعدنية عالية الجودة تقاوم الشيخوخة والصدمات؛ عمر خدمة ≥ 10 سنوات.
6. وظيفة العزل والعملية: بالإضافة إلى الحماية، يعمل كجهاز عزل للطاقة لتسهيل الصيانة.
7. التخصيص المرن والقدرة العالية على التكيف: تيار مقنن وتيار قطع قابلان للتخصيص لتلبية متطلبات خطوط الجهد العالي المختلفة.
مزايا لدينا
1. قدرات تخصيص قوية – مستويات تصنيف وحماية مصممة خصيصًا لتطبيقات الجهد العالي الخارجية المختلفة.
2. إنتاج موحد مع مراقبة جودة كاملة – تأتي كل وحدة مع تقرير اختبار المصنع لضمان أداء ثابت وموثوق.
3. شهادات كاملة – متوافقة مع المعايير الوطنية ومتطلبات المواد، وتفي بمعايير قبول مشاريع توزيع الجهد العالي.
4. تسليم موثوق – يدعم الطلبات العاجلة، مصحوبًا بإرشادات التركيب للتشغيل السريع.
5. خدمة ما بعد البيع شاملة – دعم كامل لدورة الحياة، بما في ذلك استبدال الصمامات وتوجيه استكشاف الأخطاء مع استجابة سريعة.
دليل الطلب
يرجى تقديم المعلومات التالية لضمان تطابق المنتج تمامًا مع احتياجاتك:
1. الجهد المقنن، التيار المقنن، وتيار القطع المقنن – لتتناسب مع خط الجهد العالي المقابل.
2. بيئة التركيب ودرجة التلوث – ما إذا كان النوع المضاد للتلوث أو النوع العالي الارتفاع مطلوبًا.
3. طراز المنتج – ما إذا كانت هناك حاجة إلى أبعاد خاصة أو طرق تشغيل.
4. مواصفات حامل التثبيت – ما إذا كانت ملحقات التثبيت أو قضيب تشغيل مخصص مطلوبًا.
5. سيناريو التطبيق – ما إذا كانت هناك حاجة إلى ميزات خاصة مثل مقاومة القوس المحسنة أو أداء مضاد للتلوث.
