مشروع تعويض القدرة التفاعلية لنظام توزيع 10 كيلو فولت في مصنع صلب كبير
خلفية المشروع
شهدت ورشة درفلة إحدى مجموعات تصنيع الصلب الكبيرة انخفاضًا في معامل القدرة إلى أقل من 0.85 لفترة طويلة بسبب النسبة العالية من الأحمال الحثية مثل أفران القوس الكهربائي ومحركات الدرفلة. مما أدى إلى خسائر كبيرة في القدرة التفاعلية وتقلبات في الجهد وغرامات مالية كبيرة على معامل القدرة. كما تطلبت عمليات التشغيل والإيقاف المتكررة للمعدات أن يتمتع نظام التعويض باستجابة ديناميكية سريعة وقدرة عالية على تحمل الصدمات.
الحل

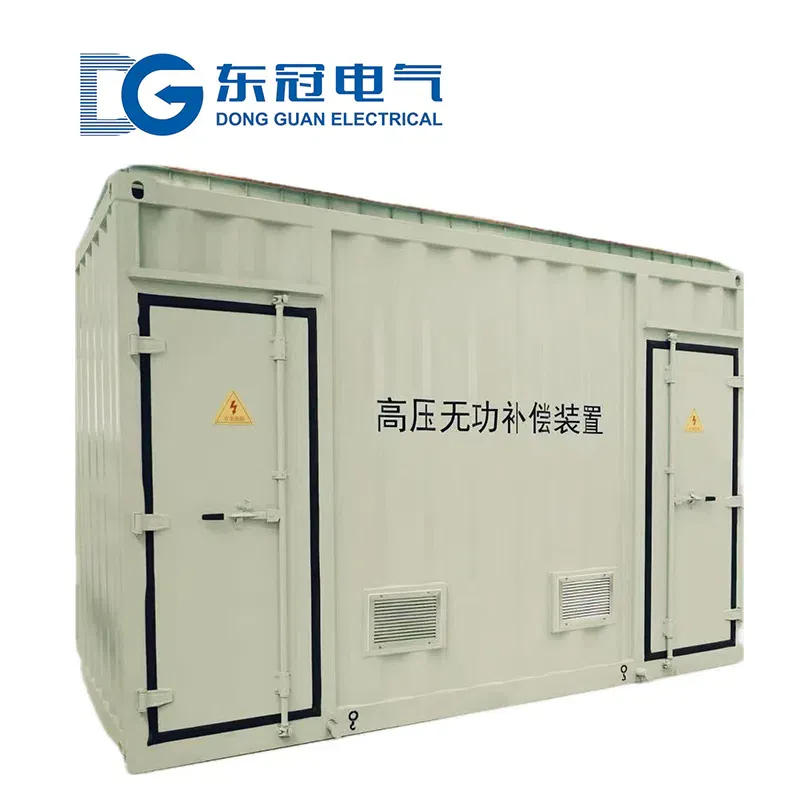

تم توصيل جهاز التعويض التلقائي للقدرة التفاعلية عالي الجهد 10 كيلو فولت من دونغقوان إلكتريك، والمثبت في حاوية، مباشرة بقضبان التوزيع 10 كيلو فولت في الورشة. يعتمد النظام استراتيجية تبديل المكثفات خطوة بخطوة ومجهز بمفاعلات متسلسلة لقمع التوافقيات، مما يسمح بضبط سعة التعويض تلقائيًا وفقًا لتغيرات الحمل.
نتائج المشروع
تم تحسين معامل القدرة باستمرار إلى ما فوق 0.95، مما أدى إلى تقليل رسوم غرامات معامل القدرة بأكثر من مليون يوان صيني سنويًا، مع تقليل خسائر القدرة التفاعلية بشكل كبير وتوفير أكثر من 500,000 كيلوواط ساعة من الكهرباء سنويًا.
تم قمع تقلبات الجهد الناتجة عن التشغيل والإيقاف المتكرر للمحركات بشكل فعال، مما رفع نسبة امتثال جهد القضبان إلى 99.9% ومنع توقف المعدات وهدر المنتجات الناتج عن عدم استقرار الجهد.
ألغى التصميم المتكامل المعبأ في حاويات الحاجة إلى مبنى كهربائي جديد. تم تشغيل النظام ببساطة من خلال توصيل الكابلات، مما أدى إلى تقصير فترة البناء بشكل كبير وتقليل تكاليف الهندسة المدنية.
مشروع تعويض القدرة التفاعلية المتصل بشبكة 10 كيلوفولت لمحطة طاقة شمسية ضخمة
خلفية المشروع
تم ربط محطة طاقة شمسية كهروضوئية على نطاق المرافق العامة تقع في منطقة جبلية بالشبكة الكهربائية بجهد 10 كيلوفولت. بسبب خصائص تشغيل العاكسات وفقدان الخطوط، شهدت نقطة الربط بالشبكة تقلبات متكررة في الجهد ومستويات غير مستقرة لعامل القدرة، مما جعل من الصعب تلبية متطلبات الامتثال لشبكة المرافق العامة. بالإضافة إلى ذلك، شكل الموقع النائي تحديات أمام عمليات التشغيل والصيانة.
الحل
تم تركيب جهاز التعويض التلقائي للقدرة التفاعلية عالي الجهد من نوع الحاوية بجهد 10 كيلوفولت من شركة دونغقوان للكهرباء في محطة الرفع الفرعية للمحطة. يقوم النظام تلقائيًا بضبط سعة التعويض بناءً على جهد نقطة الربط بالشبكة واحتياجات القدرة التفاعلية، مما يوفر قدرات تعويض سعوية وتحريضية.
نتائج المشروع
تم تحقيق التحكم الديناميكي في عامل القدرة، مع الحفاظ على عامل القدرة عند نقطة الربط بالشبكة بين 0.95 و1.0، مما يلبي تمامًا معايير تقييم شبكة المرافق العامة ويلغي رسوم العقوبات.
تم تخفيف انحرافات الجهد الناتجة عن تقلبات الإنتاج الكهروضوئي بشكل فعال، مما أدى إلى تحسين قدرة استيعاب الشبكة وضمان توصيل كامل الكهرباء المولدة إلى الشبكة.
يوفر الهيكل الحاوي المغلق بالكامل حماية ممتازة ضد الغبار والرطوبة والتكثف، مما يجعله مناسبًا للبيئات الجبلية الضبابية وذات الفروقات الحرارية العالية. عملت المعدات دون أعطال لفترات طويلة، مما قلل بشكل كبير من عبء الصيانة.
مشروع تعويض القدرة التفاعلية لنظام 10 كيلو فولت لخط إنتاج أسمنت كبير
خلفية المشروع
اعتمد خط إنتاج أسمنت جاف حديث بشكل كبير على محركات كبيرة مثل مراوح شفط الفرن ومطاحن الكرات. تولد هذه الأحمال تأثيرات قدرة تفاعلية كبيرة أثناء بدء التشغيل وتعمل بعوامل قدرة منخفضة نسبيًا، مما أدى إلى زيادة تحميل المحولات وزيادة خسائر الخطوط. كما تطلبت التداخلات التوافقية داخل المصنع قدرات فعالة لقمع التوافقيات.
الحل
تم تركيب جهاز التعويض التفاعلي الأوتوماتيكي للجهد العالي 10 كيلوفولت من شركة دونغقوان الكهربائية باستخدام مفاعلات ترشيح مخصصة. يستخدم النظام استراتيجية تبديل مرحلية تجمع بين وظائف التعويض التفاعلي وتخفيف التوافقيات. تم دمج الحل الكامل في غلاف حاوية مثبتة داخل منطقة توزيع الطاقة في المصنع.
نتائج المشروع
بعد التعويض، بقي معامل القدرة للنظام فوق 0.95، بينما انخفض حمل المحولات بنسبة 10% تقريبًا، مما أدى إلى خفض درجات حرارة التشغيل وإطالة عمر المحولات.
تم قمع التيارات التوافقية بشكل فعال، مما منع تلف المكثفات التعويضية وضمن استقرار التشغيل على المدى الطويل. انخفضت تكاليف الصيانة السنوية للمعدات بنحو 30%.
مكن التصميم القائم على الحاويات من التركيب المباشر في الموقع دون الحاجة إلى أعمال مدنية كبيرة، مما يجعله مثاليًا للمصانع ذات المساحة المحدودة ويتيح التشغيل السريع.
مشروع تحسين القدرة التفاعلية لشبكة التوزيع الحضرية بجهد 10 كيلوفولت
خلفية المشروع
شبكة توزيع حضرية قديمة بجهد 10 كيلوفولت تعاني من مسافات طويلة للمغذيات، وانخفاض الجهد في نهايات الخطوط، وتركيز الأحمال الحثية خلال فترات ذروة استهلاك الكهرباء السكنية. أدت هذه الظروف إلى انخفاض معامل القدرة، وزيادة فقدان الخطوط، وضعف الامتثال للجهد على مستوى المستخدم النهائي. كما كانت المساحة المتاحة لترقية الشبكة محدودة.
الحل
تم تركيب جهاز التعويض التفاعلي الأوتوماتيكي عالي الجهد بجهد 10 كيلوفولت من شركة دونغقوان للكهرباء في العقد الوسيطة على طول مغذيات التوزيع. يقوم النظام تلقائيًا بتبديل سعة التعويض وفقًا لظروف جهد الخط والأحمال التفاعلية، مما يتيح تعويضًا تفاعليًا موضعيًا.
نتائج المشروع
ارتفع جهد الخط الطرفي بنسبة 5% تقريبًا، بينما تحسن الامتثال للجهد من 92% إلى 99.5%، مما أدى إلى حل كامل لمشاكل انخفاض الجهد خلال فترات ذروة الاستهلاك.
تم تقليل خسائر القدرة التفاعلية على طول المغذي بنسبة 40% تقريبًا، مما أدى إلى انخفاض الخسائر السنوية في الخطوط بأكثر من 100,000 كيلوواط ساعة وتحسين كفاءة الشبكة الإجمالية بشكل كبير.
تسمح المساحة المدمجة بالتركيب مباشرة على الأراضي المتاحة داخل منطقة التوزيع دون الحاجة إلى بناء غرف كهربائية جديدة. وهذا يجعل الحل مناسبًا جدًا لتحديث شبكات التوزيع القديمة ذات المساحة المحدودة مع تقليل وقت البناء وتجنب انقطاع إمداد الكهرباء للعملاء.
